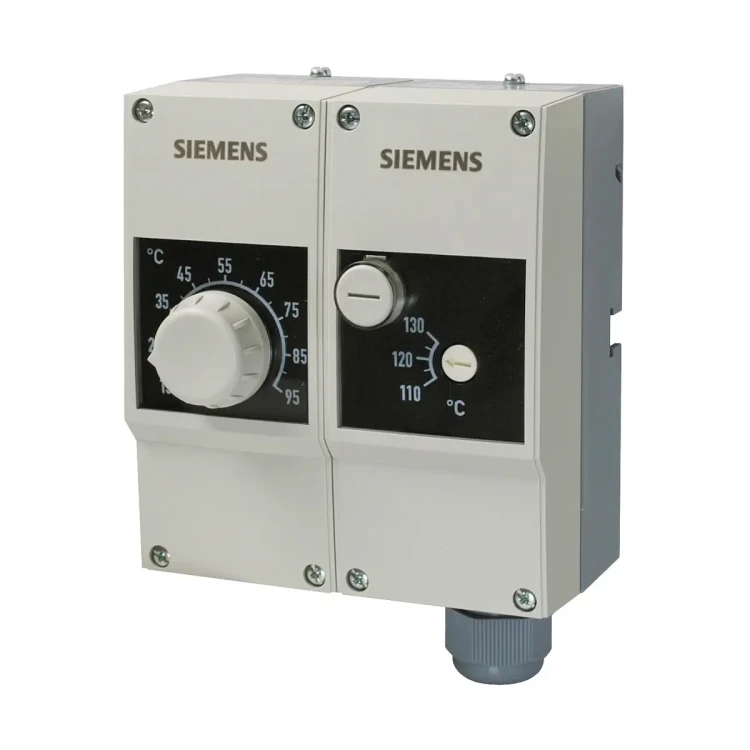

RAZ-ST.1510P-J Termostat podwójny regulacyjny i bezpieczeństwa, (TR) 15..95 [°C] / (STB) 90..110 [°C], kapilara 700 [mm], osłona 100 [mm]

RAZ-ST.1510P-J to elektromechaniczny podwójny termostat firmy Siemens – połączenie 2‑stawnego termostatu regulacyjnego (TR) oraz termostatu bezpieczeństwa (STB) z niezależnymi kapilarami o długości 700 mm, zgodne z normą DIN EN 14597. Urządzenie przeznaczone jest do regulacji i ograniczania temperatury w źródłach ciepła oraz w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych, dla mediów takich jak woda, olej lub powietrze.

Najważniejsze cechy

• Producent: Siemens
• Model: RAZ-ST.1510P-J
• Symbol magazynowy: S55700-P139
• Typ urządzenia: podwójny termostat elektromechaniczny (2-stawny TR + STB) z kapilarami
• Zgodność z normami: DIN EN 14597 (TR1181, STB1184), EN 60730-x, oznakowanie CE
• Zakres nastaw termostatu regulacyjnego (TR): 15…95 °C – pokrętło nastawcze na zewnątrz obudowy
• Zakres temperatury wyłączenia termostatu bezpieczeństwa (STB): 90…110 °C – regulacja wkrętakiem pod pokrywą, odczyt przez okienko
• Rodzaj działania: 2-stawny termostat regulacyjny + termostat bezpieczeństwa z ręcznym odblokowaniem
• Elementy pomiarowe: 2 niezależne czujniki kapilarne (osobno dla TR i STB)
• Długość kapilary: 700 mm; minimalny promień zgięcia kapilary: 5 mm
• Termiczna histereza przełączania: TR ok. 6 K (zależnie od zakresu), STB ze zmienną nastawą: maks. ±5 K
• Napięcie znamionowe styków TR/STB: 24…250 V AC
• Obciążalność styków TR: styk 1–2: 16 (2,5) A, 250 V AC; styk 1–4: 6 (2,5) A, 250 V AC
• Obciążalność styków STB: styk 1–2: 16 (2,5) A, 250 V AC; styk 1–4: 2 (0,4) A, 250 V AC (np. styk alarmowy)
• Typ styków: mikroprzełączniki ze stykiem przełącznym (SPDT) 1–2/1–4 dla TR i STB
• Zaciski elektryczne: zaciski Push-in do przewodów 6 x 0,75…2,5 mm² oraz 2 x 0,75…2,5 mm²
• Dławik kablowy: M20 x 1,5 mm
• Stopień ochrony obudowy: IP40 (EN 60529)
• Klasa bezpieczeństwa: I (EN 60730)
• Maks. temperatura obudowy podczas pracy: 85 °C (T85)
• Temperatura kapilary podczas pracy: do wartości temperatury wyłączenia STB + 25 K
• Temperatura otoczenia (magazynowanie i transport): -25…+70 °C, wilgotność <95 % r.h.
• Media regulowane: woda, olej, powietrze
• Kolor obudowy: podstawa RAL 7001 (ciemnoszary), pokrywa RAL 7035 (jasnoszary)
• Masa zestawu standardowego: ok. 0,53 kg

Zastosowanie

Termostat RAZ-ST.1510P-J przeznaczony jest do zastosowań, w których wymagana jest jednoczesna regulacja temperatury oraz niezależne, bezpieczne ograniczanie temperatury:

• Źródła ciepła w instalacjach grzewczych
• Instalacje HVAC – układy grzewcze, wentylacyjne i klimatyzacyjne
• Układy z mediami: woda, olej, powietrze, w których konieczne jest stosowanie ogranicznika temperatury bezpieczeństwa (STB)

Dzięki podwójnej konstrukcji (TR + STB) oraz wymiennym kapilarom, termostat może być stosowany zarówno w osłonie zanurzeniowej, jak i przy montażu na ścianie, z czujnikami umieszczonymi w osłonach ochronnych.

Funkcje i działanie

Termostat regulacyjny (TR)

• Ustawiana z zewnątrz pokrętłem wartość zadana 15…95 °C służy do regulacji temperatury medium.
• Przy wzroście temperatury do nastawy TR styk 1–2 przełącza się na 1–4.
• Przy spadku temperatury o wartość histerezy (~6 K) styk powraca z 1–4 na 1–2.
• Zapewnia 2-stawne (ON/OFF) sterowanie np. palnikiem, pompą lub zaworem w instalacji.

Termostat bezpieczeństwa (STB)

• Temperatura bezpieczeństwa (wyłączenia) STB jest regulowana wewnątrz obudowy w zakresie 90…110 °C przy pomocy wkrętaka.
• Ustawioną wartość można sprawdzić przez okienko kontrolne w obudowie.
• Przy wzroście temperatury do ustawionej wartości STB styk 1–2 przełącza się na 1–4 i pozostaje zablokowany w tym położeniu.
• Po spadku temperatury o wartość histerezy STB wymaga ręcznego odblokowania – po zdjęciu gwintowanej osłony przycisku należy nacisnąć przycisk resetu.
• Styk 1–4 STB może być używany jako styk alarmowy (do 2 (0,4) A, 250 V AC).

Funkcja bezpieczeństwa przy uszkodzeniu kapilary

• W przypadku przebicia lub wycieku płynu rozszerzalnościowego z kapilary pomiarowej STB ciśnienie w membranie spada i powoduje rozwarcie styku 1–2 (funkcja bezpieczeństwa).
• W takim stanie styk nie może być wykorzystywany jako element działającego obwodu bezpieczeństwa – uszkodzony termostat należy wyłączyć z eksploatacji.

Kompensacja temperatury otoczenia i stała czasowa

• Mechanizm przełączający oraz kapilara STB posiadają kompensację temperatury otoczenia, co ogranicza wpływ zmian temperatury otoczenia na dokładność zadziałania.
• Wpływ temperatury otoczenia na wartość nastawy TR wynosi ok. -0,18 °C/°C.
• Stała czasowa wg DIN EN 14597:
  • woda: < 45 s
  • olej: < 60 s
  • powietrze: < 120 s

Charakterystyka styków (TR i STB)

• Normalna temperatura: zwarty styk 1–2.
• Przekroczenie nastawy (TR lub STB): zwarty styk 1–4.
• Oba termostaty wykorzystują mikroprzełączniki ze stykiem przełącznym (SPDT 1–2/1–4).
• Trwałość łączeniowa przy obciążeniu znamionowym:
  • TR: min. 250 000 cykli przełączeń (B10d)
  • STB: min. 300 000 cykli przełączeń

Podłączenie elektryczne i okablowanie

• Napięcie znamionowe styków: 24…250 V AC
• Obciążalność styków TR:
  • styk 1–2: 0,1…16 (2,5) A
  • styk 1–4: 0,1…6 (2,5) A
• Obciążalność styków STB:
  • styk 1–2: 0,1…16 (2,5) A
  • styk 1–4: 0,1…2 (0,4) A (np. styk alarmowy)
• Bezpiecznik zewnętrzny: 16 A
• Typ zacisków: zaciski wtykowe Push-in do przewodów:
  • 6 x 0,75…2,5 mm²
  • 2 x 0,75…2,5 mm²
• Dławik kablowy: M20 x 1,5 mm; przewidziany jest zewnętrzny elastyczny kabel podłączeniowy ze złączem typu M (do przewodów z końcówkami, np. tulejkami).
• Podłączenie elektryczne należy wykonać zgodnie ze schematem połączeń producenta oraz obowiązującymi przepisami dla napięć sieciowych.
• Okablowanie może wykonać wyłącznie wykwalifikowany instalator; przewód musi spełniać wymagania izolacyjne dla napięć sieciowych.
• Przed otwarciem obudowy termostat należy odłączyć od napięcia; uziemienie ochronne musi być wykonane zgodnie z obowiązującymi normami.

Dane techniczne

• Model: RAZ-ST.1510P-J
• Termostat regulacyjny (TR) – zakres nastaw: 15…95 °C
• Termostat bezpieczeństwa (STB) – temperatura wyłączenia: 90…110 °C (ustawiana wkrętakiem pod obudową)
• Termiczna histereza przełączania: TR ok. 6 K; STB ze zmienną nastawą: maks. ±5 K
• Standardy produktu: EN 60730-x, DIN EN 14597 (TR1181, STB1184)
• Zgodność EU (CE): CE1T1204xx
• Ochrona przed zakłóceniami radiowymi: N ≤ 5 wg EN 55014
• Warunki pracy (klimatyczne): klasa 3K5 wg IEC 60721-3-3
• Maks. temperatura kapilary podczas pracy: maks. temperatura wyłączenia STB + 25 K
• Temperatura otoczenia obudowy (praca): do 85 °C (T85)
• Wilgotność otoczenia (praca): <95 % r.h. (bez kondensacji)
• Warunki magazynowania i transportu: klasa 2K3 wg IEC 60721-3-2, temperatura -25…+70 °C, wilgotność <95 % r.h.
• Warunki mechaniczne (praca): klasa 3M2 wg IEC 60721-3-3
• Temperatura podstawy: do 125 °C
• Stopień zanieczyszczeń: normalny wg EN 60730
• Wpływ temperatury otoczenia na TR: ok. -0,18 °C/°C
• Odchyłka produkcyjna: TR ±3 °C; STB +0/-6 °C
• Dryft po upływie przewidywanej trwałości (TR i STB): <±5 %
• Kalibracja: w temperaturze otoczenia 22 °C (mechanizm przełączający i kapilary) wg DIN 14597
• Wymiary elementów pomiarowych:
  • czujnik TR: Ø6,5 mm x 85 mm
  • czujnik STB ze zmienną nastawą: Ø6,5 mm x 76 mm
  • długość kapilary: 700 mm
  • minimalny promień zgięcia kapilary: R_min = 5 mm
• Materiały:
  • podstawa mechanizmu przełączającego: tworzywo sztuczne
  • kapilary i elementy pomiarowe: miedź
  • membrany: stal nierdzewna
• Kolor obudowy: podstawa RAL 7001 (ciemnoszary), pokrywa RAL 7035 (jasnoszary)
• Masa: ok. 0,53 kg

Montaż

• Możliwości montażu:
  • montaż na rurze z wykorzystaniem osłony zanurzeniowej (osłony ochronnej podwójnej)
  • montaż na ścianie z elementami pomiarowymi umieszczonymi w osłonie
• Podstawa termostatu wykonana jest z wzmocnionego tworzywa PA i przystosowana do mocowania na osłonie lub na ścianie.
• Przy montażu w osłonie należy:
  • zamontować osłonę w instalacji i odpowiednio ustawić jej sześciokątny koniec,
  • umieścić czujnik kapilarny w osłonie,
  • zamocować podstawę termostatu na osłonie i zabezpieczyć śrubą.
• Przy montażu na ścianie:
  • wybić otwory montażowe w podstawie obudowy,
  • wyciągnąć kapilary na wymaganą długość,
  • umieścić elementy pomiarowe w osłonie ochronnej i zabezpieczyć je za pomocą spinki (wyposażenie montażowe).
• Osłona ochronna podwójna ALT-DB..J z zakończeniem „J” jest przystosowana do współpracy z termostatami serii RAZ i może być stosowana jako osłona dla kapilar.
• Należy zapewnić wystarczającą ilość miejsca nad termostatem, aby umożliwić ustawianie temperatury lub wymianę urządzenia.
• Nastawę temperatury wyłączenia STB (90…110 °C) może wykonywać wyłącznie wykwalifikowany personel.

Podsumowanie

Siemens RAZ-ST.1510P-J to podwójny termostat kapilarny łączący 2-stawny termostat regulacyjny 15…95 °C z regulowanym termostatem bezpieczeństwa 90…110 °C z ręcznym resetem. Niezależne elementy pomiarowe, szerokie możliwości montażu (w osłonie lub na ścianie), zaciski Push-in oraz wysoka obciążalność styków sprawiają, że jest to precyzyjne i bezpieczne rozwiązanie do kontroli temperatury w źródłach ciepła i instalacjach HVAC, zgodne z wymaganiami DIN EN 14597.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE oraz spełnia wymagania norm EN 60730-1, EN 60730-2-9 i EN 14597.
• Urządzenie należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z Dyrektywą 2012/19/UE. Nie wyrzucać z odpadami komunalnymi.
• Montaż, podłączenie elektryczne, ustawianie temperatury bezpieczeństwa oraz uruchomienie mogą wykonywać wyłącznie wykwalifikowani instalatorzy lub personel fachowy.
• Urządzenie jest przeznaczone do pracy przy napięciu 24...250 V AC. Przed otwarciem obudowy, podłączeniem, odłączeniem lub wykonaniem prac serwisowych należy odłączyć termostat od napięcia.
• Podłączenie elektryczne należy wykonać zgodnie ze schematem połączeń oraz obowiązującymi przepisami. Użyty przewód musi spełniać wymagania izolacyjne dla napięć sieciowych.
• Uziemienie ochronne musi być wykonane zgodnie z obowiązującymi przepisami.
• Urządzenie ma stopień ochrony IP40 i powinno być montowane wyłącznie w suchym i niezapylonym otoczeniu.
• Termostat należy montować wyłącznie w dopuszczalnej pozycji montażowej wskazanej przez producenta. Należy zapewnić minimalną wolną przestrzeń montażową 250 mm, niezbędną do obsługi, otwierania i demontażu urządzenia.
• Przy montażu na ścianie element pomiarowy kapilary należy umieścić w osłonie i zabezpieczyć zgodnie z instrukcją montażu producenta.
• Kapilarę i element pomiarowy należy prowadzić ostrożnie. Minimalny promień zgięcia kapilary wynosi 5 mm. Uszkodzenie lub przebicie kapilary powoduje zadziałanie funkcji bezpieczeństwa i rozwarcie styku 1-2.
• W przypadku uszkodzenia kapilary styk 1-C pozostaje rozwarty i dlatego nie może być wykorzystywany jako element obwodu bezpieczeństwa.
• Nastawa temperatury bezpieczeństwa dla modelu RAZ-ST.1510P-J wynosi 90...110 °C i jest ustawiana pod obudową przy użyciu wkrętaka. Nastawę tę może wykonywać wyłącznie wykwalifikowany personel.
• Termostat bezpieczeństwa STB po zadziałaniu wymaga ręcznego odblokowania po spadku temperatury co najmniej 15 K poniżej temperatury zadziałania. Przycisk resetu znajduje się pod gwintowaną osłoną.
• Nie należy przekraczać parametrów elektrycznych urządzenia. Obciążalność styków dla STB wynosi: styk 1-2: 0,1...16 (2,5) A, 24...250 V AC; styk 1-4: 0,1...2 (0,4) A, 24...250 V AC. Wymagany bezpiecznik zewnętrzny: 16 A.
• Maksymalna temperatura otoczenia obudowy podczas pracy wynosi 85 °C, a wilgotność względna poniżej 95 % r.h. Temperatura magazynowania i transportu: od -25 do +70 °C.
• Urządzenie jest przeznaczone do regulacji i ograniczania temperatury mediów takich jak woda, olej i powietrze. Stosowanie niezgodne z przeznaczeniem może prowadzić do nieprawidłowej pracy instalacji.
