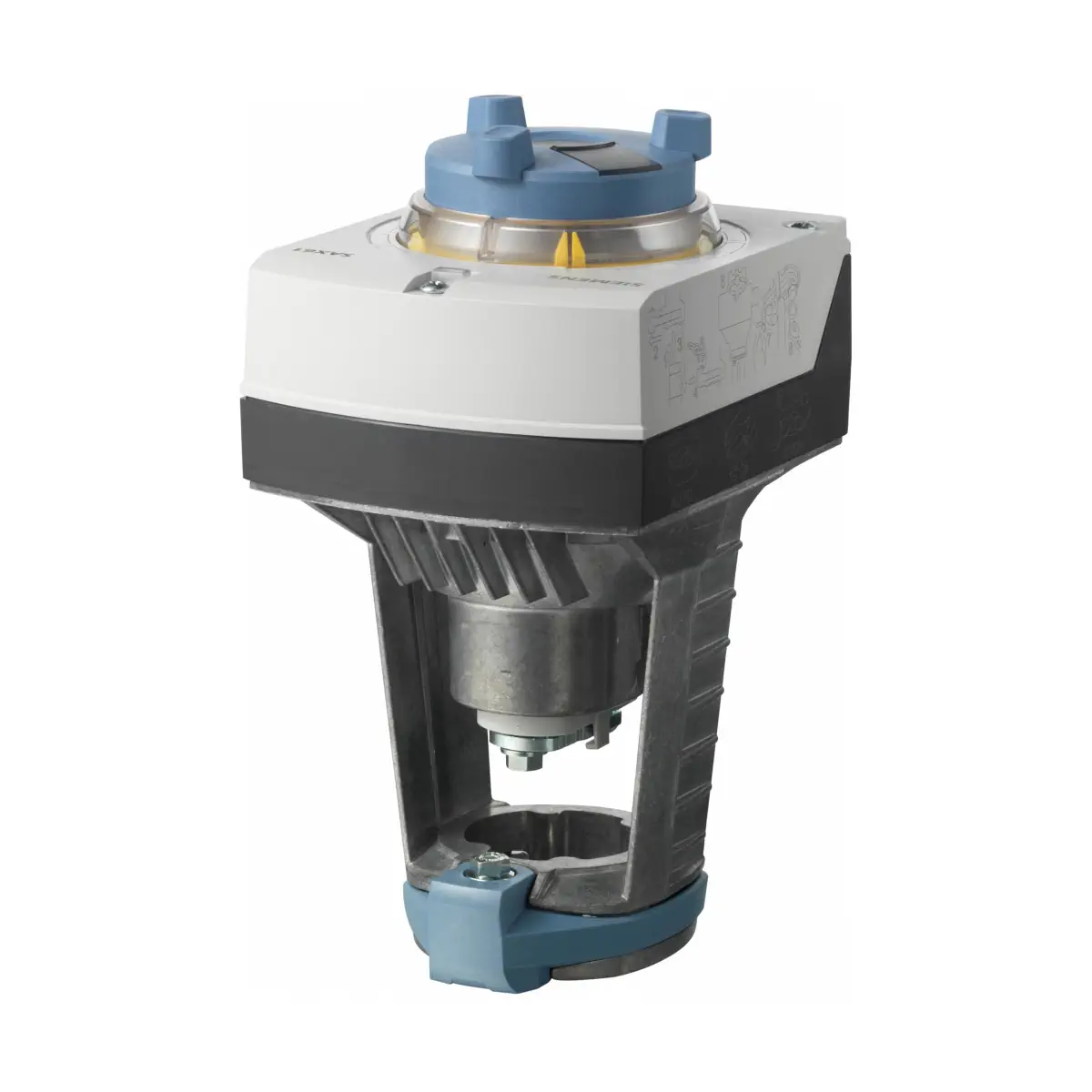

SAY31P03 Siłownik elektromechaniczny, skok 15 mm, 200 N, 3-stawny, 230 V AC, 30 s

SAY31P03 to siłownik elektromechaniczny ACVATIX™ o skoku 15 mm i sile 200 N, przeznaczony do bezpośredniego montażu na zaworach Kombi VPI46.. w instalacjach wentylacyjnych, klimatyzacyjnych, ciepłowniczych i chłodniczych. Wersja SAY31P03 zasilana jest napięciem 230 V AC i pracuje ze sterowaniem 3-stawnym (sygnał podawany na zaciski Y1 / Y2). Siłownik posiada pokrętło sterowania ręcznego (tryb „wciśnij i ustaw”), a podczas uruchomienia wykonuje kalibrację oraz detekcję gniazda zaworu.

Najważniejsze cechy

• Producent: Siemens
• Model: SAY31P03
• Nr magazynowy: S55150-A132
• Typ: siłownik elektromechaniczny do zaworów VPI46..
• Zasilanie: 230 V AC ±15%, 45…65 Hz
• Sygnał sterujący: 3-stawny
• Skok znamionowy: 15 mm
• Siła nominalna: 200 N
• Czas przebiegu (skok nominalny): 30 s (może się różnić zależnie od typu zaworu)
• Bez sprężyny powrotnej
• Kalibracja i detekcja gniazda zaworu podczas uruchomienia
• Detekcja ciał obcych: 3 próby pokonania przeszkody; przy niepowodzeniu praca w ograniczonym zakresie i miganie LED na czerwono
• Sterowanie ręczne: pokrętło „wciśnij i ustaw”, wskaźnik położenia
• Stopień ochrony: IP54 (od pionowej do poziomej)

Zastosowanie

Siłownik SAY31P03 przeznaczony jest do sterowania zaworami Kombi o skoku 15 mm, stosowanymi jako zawory regulacyjne w instalacjach HVAC, w szczególności:

• VPI46.40F9.5Q
• VPI46.50F12Q

Funkcje i działanie

Sterowanie 3-stawne

• Sygnał 3-stawny steruje siłownikiem poprzez zaciski połączeniowe Y1 lub Y2.
• Żądane położenie jest przenoszone na zawór.

Kalibracja i detekcja gniazda zaworu

• Kalibracja jest przeprowadzana podczas uruchomienia – siłownik przemieszcza się do krańcowych położeń zaworu i zapamiętuje zmierzone wartości.
• Detekcja gniazda zaworu odbywa się na podstawie wielkości wywieranej siły; po kalibracji dokładny skok zaworu zostaje zapamiętany w pamięci siłownika.

Detekcja ciał obcych

• Po napotkaniu przeszkody siłownik podejmuje 3 próby jej pokonania.
• Jeżeli próby zakończą się niepowodzeniem, siłownik będzie podążał za sygnałem sterującym tylko w ograniczonym zakresie, a dioda LED będzie migać na czerwono.

Sterowanie ręczne

• Siłownik posiada pokrętło sterowania ręcznego z obsługą typu „wciśnij i ustaw”.
• Dostępny jest wskaźnik położenia oraz wskaźnik stanu (LED).

Podłączenie elektryczne i okablowanie

• Tryb pracy: 230 V AC, sterowanie 3-stawne
• Zaciski: N (neutralny systemowy SN), Y1 (sygnał sterujący), Y2 (sygnał sterujący)
• Przekroje przewodów: 0,75 mm² (AWG 20…16)
• Doprowadzenie kabli: 2 otwory Ø 20,5 mm (pod M20) oraz 1 otwór Ø 25,5 mm (pod M25)
• Zewnętrzne zabezpieczenie linii zasilającej (EU): bezpiecznik zwłoczny 6…10 A lub wyłącznik nadprądowy maks. 13 A (char. B, C, D) albo zasilacz z ograniczeniem prądu do maks. 10 A

Dane techniczne

• Napięcie zasilające: 230 V AC ±15%
• Częstotliwość: 45…65 Hz
• Pobór mocy przy 50 Hz (wsuwanie/wysuwanie trzpienia): 6 VA / 3,5 W
• Typowy prąd rozruchowy: 2,3 A
• Siła nominalna: 200 N
• Skok znamionowy: 15 mm
• Czas przebiegu (skok nominalny): 30 s
• Dopuszczalna temperatura czynnika (w podłączonym zaworze): 1…120 °C
• Stopień ochrony obudowy: IP54
• Klasa izolacji (EN 60730): II
• Warunki pracy: -5…55 °C, 5…95% r.h. (bez kondensacji)
• Temperatura transportu: -25…70 °C
• Temperatura składowania: -15…55 °C
• Masa: 1,780 kg
• Wymiary (A/B/C/C1/C2/D/E): 242 / 124 / 150 / 68 / 82 / 80 / 100 mm

Montaż

• Bezpośredni montaż na zaworach – bez dodatkowych czynności montażowych.
• Do zastosowań na zewnątrz należy stosować osłonę pogodową ASK39.1 (stopień ochrony IP54 pozostaje niezmieniony).

Wyposażenie dodatkowe

• ASC10.51 – przełącznik pomocniczy (dla SAY31P.. maks. 2 szt.)
• AZX61.1 – moduł funkcyjny (dla SAY31P.. maks. 1 szt.)
• ASK39.1 – osłona pogodowa

Podsumowanie

Siemens SAY31P03 to siłownik elektromechaniczny 230 V AC z 3-stawnym sterowaniem, przeznaczony do zaworów Kombi VPI46.. o skoku 15 mm. Siła 200 N, krótki czas przebiegu 30 s, automatyczna kalibracja, detekcja gniazda i przeszkód oraz wygodne sterowanie ręczne sprawiają, że jest to solidne rozwiązanie do regulacji w instalacjach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Model SAY31P03 posiada oznaczenie CE (zgodność z wymaganiami UE).
• Urządzenie elektryczne zasilane napięciem 230 V AC. Przed montażem, podłączeniem lub pracami serwisowymi należy odłączyć zasilanie elektryczne.
• Podczas instalacji i użytkowania należy przestrzegać krajowych przepisów oraz odpowiednich regulacji bezpieczeństwa. Nieprzestrzeganie lokalnych przepisów bezpieczeństwa może skutkować obrażeniami ciała i uszkodzeniem mienia.
• Siłownik należy stosować wyłącznie zgodnie z przeznaczeniem, do sterowania zaworami VPI46.40F9.5Q i VPI46.50F12Q w instalacjach wentylacyjnych, klimatyzacyjnych, ciepłowniczych i chłodniczych.
• Siłownik 3-stawny SAY31P03 musi być sterowany z odpowiedniego regulatora i podłączony zgodnie ze schematem połączeń producenta.
• Dla zasilania urządzenia należy stosować zewnętrzne zabezpieczenie linii: bezpiecznik zwłoczny 6…10 A lub wyłącznik nadprądowy maks. 13 A o charakterystyce B, C lub D zgodnie z EN 60898, albo zasilacz z ograniczeniem prądu do maks. 10 A.
• Podczas prac serwisowych przy siłowniku pracującym w instalacji grzewczej istnieje ryzyko poparzenia rozgrzanym wspornikiem siłownika wskutek kontaktu z gorącym zaworem. Temperatura wspornika może osiągnąć 100 °C.
• Przed pracami serwisowymi należy wyłączyć pompę, odłączyć zasilanie elektryczne, zamknąć główny zawór odcinający i odczekać do ostygnięcia instalacji.
• Urządzenie należy montować wyłącznie w dopuszczalnych pozycjach montażowych wskazanych przez producenta.
• Do zastosowań na zewnątrz pomieszczeń należy zawsze stosować osłonę pogodową ASK39.1. Stopień ochrony obudowy IP54 pozostaje wówczas niezmieniony.
• Stopień ochrony obudowy: IP54. Klasa izolacji: II.
• Dopuszczalna temperatura czynnika w podłączonym zaworze wynosi 1...120 °C.
• Urządzenie jest przeznaczone do pracy w temperaturze otoczenia 5...55 °C, przy wilgotności względnej 5...95 % bez kondensacji.
• Nie wyrzucać z odpadami komunalnymi. Urządzenie należy utylizować jako zużyty sprzęt elektroniczny zgodnie z odpowiednią dyrektywą europejską oraz lokalnymi przepisami.
