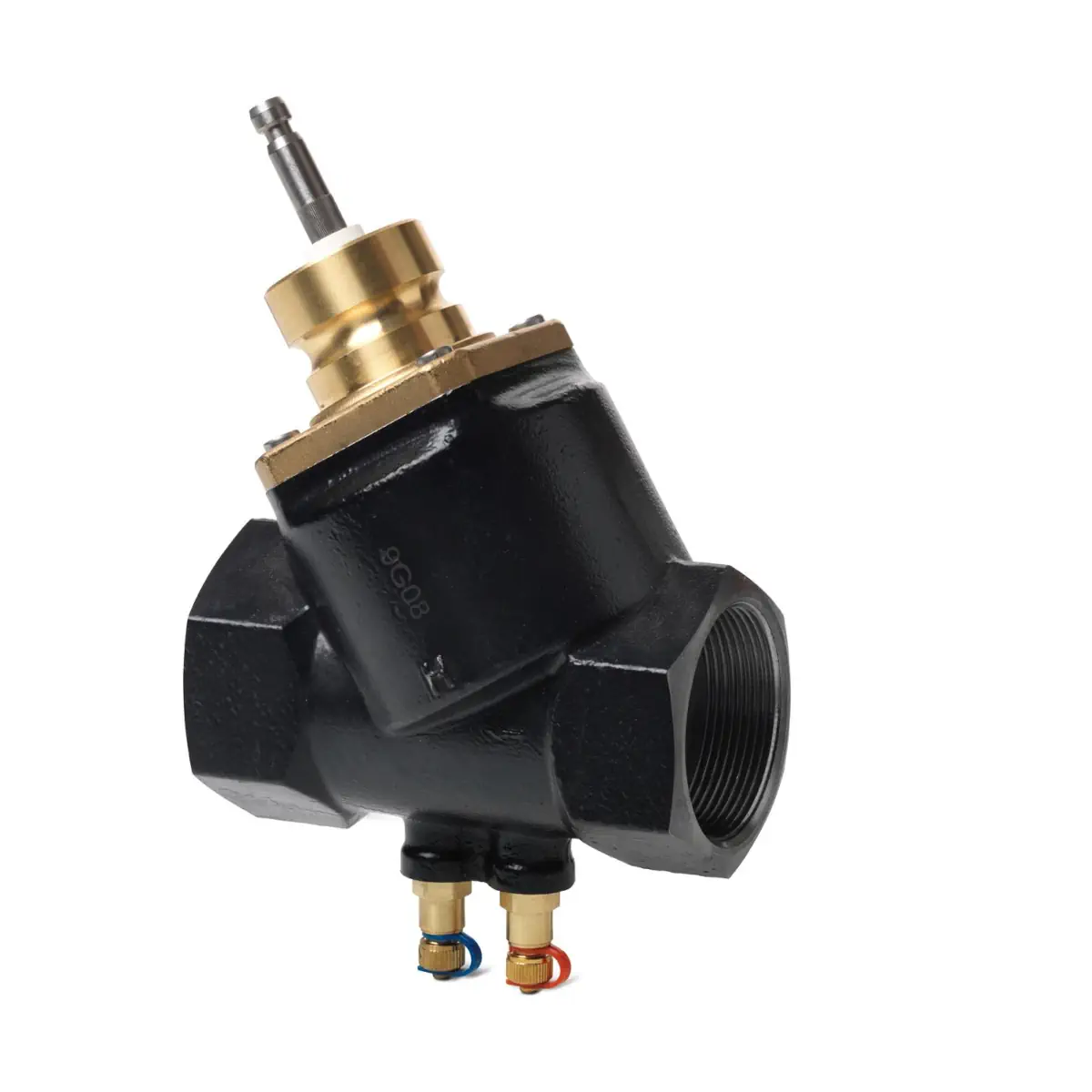

VPI46.40F9.5Q Zawór Kombi gwintowany, PN25, DN40, V100 9500 l/h, współpracuje z SAY..P.., przyłącza Rp1½

VPI46.40F9.5Q to zawór regulacyjny niezależny od ciśnienia (PICV) z serii Siemens ACVATIX™, przeznaczony do regulacji po stronie wody oraz jednoczesnego hydraulicznego zrównoważenia odbiorników w instalacjach wentylacyjnych i klimatyzacyjnych. Zawór posiada wbudowany regulator różnicy ciśnienia, który utrzymuje ustawiony przepływ objętościowy niezależnie od zmian ciśnienia wlotowego, a wersja Q jest wyposażona w punkty pomiaru ciśnienia P+ i P- do pomiaru Δp.

Najważniejsze cechy

• Producent: Siemens
• Model: VPI46.40F9.5Q
• Typ: zawór regulacyjny niezależny od ciśnienia (PICV) z wbudowanym regulatorem różnicy ciśnienia
• Średnica nominalna: DN 40
• Przyłącza: gwint wewnętrzny Rp 1½ (ISO 7-1)
• Wersja Q: punkty pomiaru ciśnienia P+ (czerwona opaska) i P- (niebieska opaska)
• Zakres nastawianego przepływu (przy H100): 1370…9500 l/h
• Skok nominalny (H100): 15 mm
• Wymagane Δpmin (dla regulatora Δp): 25 kPa
• Δpmax (dla kanału regulacyjnego zaworu): 600 kPa
• Ciśnienie nominalne: PN 25
• Dopuszczalna temperatura czynnika: 1…120°C (dla zaworu z siłownikiem)
• Dopuszczalne czynniki: woda grzewcza niskiej i średniej temperatury, woda chłodnicza, woda z dodatkami przeciwzamarzaniowymi (zalecenie: jakość wody wg VDI 2035)

Zastosowanie

• Instalacje wentylacyjne i klimatyzacyjne: regulacja po stronie wody i automatyczne zrównoważenie hydrauliczne urządzeń końcowych (np. klimakonwektory, urządzenia indukcyjne, wymienniki ciepła) w układach grzania i chłodzenia.
• Strefy grzewcze (np. niezależne systemy ogrzewania, apartamenty, pojedyncze pomieszczenia).
• Do obiegów zamkniętych.

Budowa i działanie

Czynnik wpływa do zaworu przez króciec wlotowy A i przechodzi przez otwór o zmiennej nastawie, ustawiany za pomocą tarczy z podziałką (nastawa maksymalnego przepływu). Następnie przepływa przez zawór regulacyjny przepływu o charakterystyce liniowej i skoku 15 mm, sterowany siłownikiem. Przed opuszczeniem zaworu, czynnik przechodzi przez wbudowany mechaniczny regulator różnicy ciśnienia, który utrzymuje przepływ na zadanym poziomie w całym zakresie roboczym.

Punkty pomiaru ciśnienia (wersja Q)

VPI46.40F9.5Q posiada dwa punkty pomiaru ciśnienia P+ i P-, umożliwiające pomiar różnicy ciśnienia na zaworze PICV. Do pomiaru można wykorzystać elektroniczny manometr Siemens ALE10.

• Przyłącza P/T na korpusie zaworu: G ¼”
• Iglice: 2 mm × 40 mm

Nastawa przepływu

• Zakres nastawianego przepływu: 1370…9500 l/h (dla całkowicie otwartego zaworu, H100).
• Minimalna wymagana różnica ciśnienia: Δpmin = 25 kPa.
• Tabela nastaw wstępnych określa oczekiwany nominalny przepływ objętościowy; podczas uruchomienia należy sprawdzić, czy ustawienie odpowiada przepływowi projektowemu (może być konieczna korekta nastawy).

Siłowniki współpracujące (DN 40…50)

• SAY31P03
• SAY61P03
• SAY81P03

• Przyłącze siłownika (DN 40…50): łącznik siłownika Siemens o dużym skoku

Dane techniczne

• Ciśnienie nominalne: PN 25 (wg EN 1333)
• Dopuszczalne ciśnienie robocze: 2500 kPa (25 bar) (wg ISO 7628 / EN 1333)
• Maks. różnica ciśnienia (ogólnie): 800 kPa
• Δpmin (dla VPI46.40F9.5Q): 25 kPa
• Δpmax (dla VPI46.40F9.5Q): 600 kPa
• Charakterystyka zaworu: linowa (wg VDI/VDE 2173)
• Poziom nieszczelności: klasa IV (0…0,01% przepływu objętościowego V100) (wg EN 1349)
• Średnia dokładność przepływu: ±10% od Δpmin do 2,5 × Δpmin; ±5% od 2,5 × Δpmin do 800 kPa
• Temperatura czynnika: 1…120°C (dla zaworu z siłownikiem)
• Temperatura otoczenia: 1…50°C
• Materiał korpusu zaworu (DN 40…50): żeliwo sferoidalne
• Trzpień i sprężyna: stal nierdzewna
• Uszczelki: EPDM 281 (O-ring)

Montaż i uruchomienie

• Kierunek przepływu (strzałka na korpusie) jest obowiązkowy.
• Zalecany montaż na powrocie (niższa temperatura sprzyja trwałości uszczelnienia trzpienia zaworu).
• Przed zaworem zaleca się montaż filtra lub odmulacza; z instalacji należy usunąć zanieczyszczenia i pozostałości po spawaniu.
• Nie izolować mocowania siłownika (musi być zapewniona cyrkulacja powietrza).
• Zawory PICV muszą być otwarte podczas płukania i próby ciśnieniowej instalacji; płukanie tylko we właściwym kierunku przepływu.
• Ciśnienie różnicowe na zaworze PICV nie powinno przekroczyć 800 kPa.

Wyposażenie dodatkowe (dla wersji Q)

• ALE10 – manometr elektroniczny do pomiaru Δp (0…700 kPa)
• ALE11 – linie pomiarowe i końcówki pomiarowe do zaworów Siemens PICV
• ALP45 – zapasowe króćce pomiarowe P/T (zestaw 2 szt.)
• ALP46 – korki zaślepiające do przyłączy P/T
• ALP47 – kulowy zawór spustowy z uszczelką
• ALP48 – króciec pomiarowy P/T z kulowym zaworem spustowym (czerwona opaska)
• ALP49 – długie króćce pomiarowe P/T (zestaw 2 szt.)
• ALP50 – zapasowa osłona zaworu (kolor czarny)
• ALI50VPI46/VPP46 (S55846-Z166) – otulina termoizolacyjna do zaworów DN 40…50

Podsumowanie

Siemens VPI46.40F9.5Q to zawór PICV DN 40 z gwintem wewnętrznym Rp 1½, przeznaczony do precyzyjnej regulacji i automatycznego zrównoważenia hydraulicznego w instalacjach HVAC. Wbudowany regulator różnicy ciśnienia stabilizuje przepływ w zakresie 1370…9500 l/h, a punkty pomiarowe P+ / P- ułatwiają kontrolę i uruchomienie instalacji.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Zawór Kombi VPI46.40F9.5Q jest elementem instalacji HVAC do obiegów zamkniętych, przeznaczonym do pracy z wodą grzewczą niskiej temperatury, wodą lodową oraz wodą z dodatkami przeciwzamarzaniowymi. Stosować wyłącznie z mediami dopuszczonymi przez producenta.
• Urządzenie ciśnieniowe PN25. Dopuszczalne ciśnienie robocze wynosi maks. 2500 kPa (25 bar). Maksymalna dopuszczalna różnica ciśnienia na zaworze wynosi 600 kPa. Przekroczenie tych wartości może spowodować uszkodzenie urządzenia i instalacji.
• Dla modelu VPI46.40F9.5Q minimalna różnica ciśnienia wymagana do prawidłowej pracy regulatora wynosi od 10 do 25 kPa, zależnie od nastawy przepływu. Nieprawidłowe warunki pracy mogą spowodować niewłaściwe działanie zaworu.
• Dopuszczalna temperatura czynnika wynosi od 1 do 120°C. Dopuszczalna temperatura otoczenia wynosi od 1 do 50°C. Praca poza tym zakresem może prowadzić do uszkodzenia zaworu.
• Montaż, uruchomienie, nastawa i serwis powinny być wykonywane wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta i lokalnymi przepisami.
• Należy bezwzględnie przestrzegać oznaczonego kierunku przepływu medium (strzałka na korpusie zaworu). Nieprawidłowy montaż może spowodować nieprawidłową pracę lub uszkodzenie zaworu.
• Zawór powinien być montowany na przewodzie powrotnym, gdzie panują niższe temperatury. Przed zaworem należy zastosować filtr lub odmulacz oraz usunąć z instalacji zanieczyszczenia i pozostałości po pracach montażowych, np. po spawaniu.
• Podczas płukania instalacji i próby ciśnieniowej zawór musi pozostawać otwarty. Płukanie należy wykonywać wyłącznie we właściwym kierunku przepływu. Silne uderzenia hydrauliczne mogą uszkodzić zamknięty zawór.
• Uruchamianie zaworu jest dopuszczalne tylko z prawidłowo zamontowanym siłownikiem lub elementem sterowania ręcznego przewidzianym przez producenta.
• Przed montażem siłownika należy ustawić wymaganą wartość przepływu. Nieprawidłowa nastawa może spowodować nieosiągnięcie projektowanego przepływu i nieprawidłową pracę instalacji.
• Model VPI46.40F9.5Q jest wyposażony w punkty pomiaru ciśnienia P/T. Do pomiarów należy używać wyłącznie odpowiednich akcesoriów. Nieprawidłowe podłączenie osprzętu pomiarowego może spowodować nieszczelność lub uszkodzenie elementów pomiarowych.
• W przypadku stosowania manometru ALE10 należy pamiętać, że różnica ciśnienia większa niż 1000 kPa może uszkodzić czujnik ciśnienia.
• Nie demontować wewnętrznych elementów zaworu, takich jak grzybek, wrzeciono, nastawa przepływu czy membrana. Rozbieranie zaworu może spowodować obrażenia wskutek szybko poruszających się części.
• Przed przystąpieniem do prac serwisowych należy wyłączyć pompę, zamknąć zawory odcinające, całkowicie obniżyć ciśnienie w instalacji oraz odczekać do jej ostygnięcia. Jeśli zawór współpracuje z siłownikiem, przed pracami należy również odłączyć zasilanie elektryczne siłownika.
• Dławica uszczelniająca nie podlega wymianie. W przypadku nieszczelności należy wymienić cały zawór.
• Urządzenia nie wolno wyrzucać z odpadami komunalnymi. Utylizację należy przeprowadzić zgodnie z lokalnymi przepisami dotyczącymi odpadów i ochrony środowiska.
