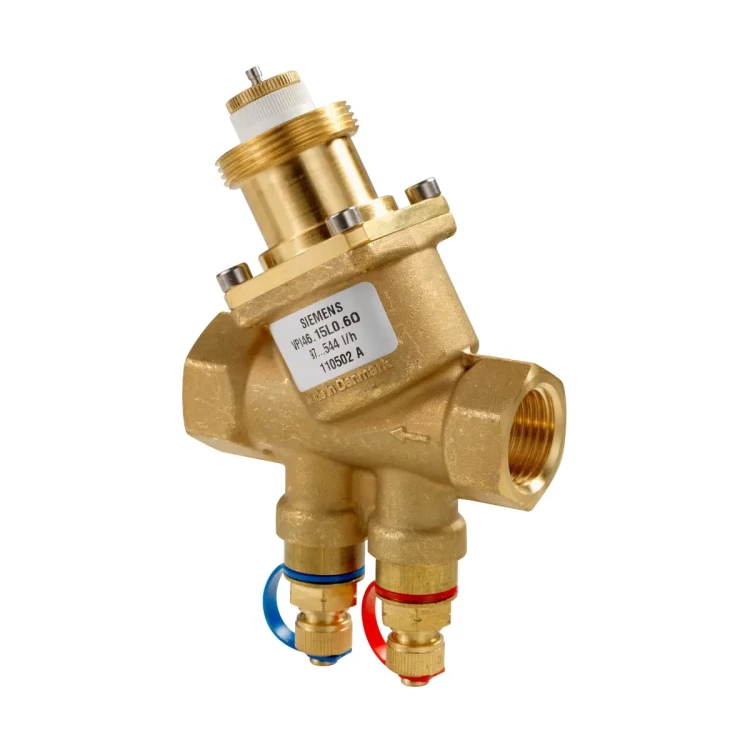

VPI46.20F1.4Q Zawór Kombi gwintowany wewnętrznie z mosiądzu, PN25, 1..110 °C, skok 2,5/5 mm, DN20, V100 = 1330 l/h

VPI46.20F1.4Q to zawór regulacyjny niezależny od ciśnienia (PICV) Siemens ACVATIX™ z wbudowanym regulatorem różnicy ciśnienia, przeznaczony do wodnej regulacji w instalacjach wentylacyjnych i klimatyzacyjnych oraz do automatycznego hydraulicznego zrównoważenia urządzeń końcowych. Wersja Q posiada dwa punkty pomiaru ciśnienia (P+ / P-), umożliwiające pomiar różnicy ciśnienia na zaworze.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VPI46.20F1.4Q
• Typ: zawór PICV (zawór regulacyjny niezależny od ciśnienia) z wbudowanym regulatorem różnicy ciśnienia
• Średnica nominalna: DN 20
• Przyłącza: gwint wewnętrzny Rp ¾ wg ISO 7-1
• Punkty pomiaru ciśnienia: P+ (czerwona opaska) i P- (niebieska opaska)
• Zakres nastaw przepływu (przy pełnym otwarciu): 220…1330 l/h
• Charakterystyka zaworu: liniowa wg VDI/VDE 2173
• Skok nominalny: 5 mm
• Ciśnienie nominalne: PN 25
• Maks. dopuszczalna różnica ciśnienia na zaworze: 800 kPa
• Temperatura czynnika: 1…120°C (dla zaworu z siłownikiem)
• Korpus zaworu (DN 10…32): mosiądz kuty na gorąco odporny na odcynkowanie (DZR), CW602N

Zastosowanie

• Instalacje wentylacyjne i klimatyzacyjne – regulacja po stronie wody oraz automatyczne hydrauliczne zrównoważenie urządzeń końcowych (np. klimakonwektory, urządzenia indukcyjne, wymienniki ciepła) w instalacjach ogrzewania i chłodzenia.
• Strefy grzewcze jako niezależne systemy ogrzewania (np. apartamenty, poszczególne pomieszczenia).
• Do obiegów zamkniętych.

Budowa i zasada działania

Czynnik wpływa do zaworu przez króciec A, następnie przepływa przez otwór o zmiennej nastawie, połączony z tarczą nastawy (umożliwia ustawienie wymaganego maksymalnego przepływu), a dalej przez zawór regulacyjny przepływu o charakterystyce liniowej i skoku 5 mm. Za stabilizację przepływu odpowiada wbudowany mechaniczny regulator różnicy ciśnienia, który utrzymuje warunki pracy tak, aby zawór realizował ustawiony przepływ niezależnie od zmian ciśnienia w instalacji w zakresie roboczym.

Punkty pomiaru ciśnienia (wersja Q)

• Zawór VPI46.20F1.4Q posiada dwa punkty pomiaru ciśnienia: P+ (czerwona opaska) oraz P- (niebieska opaska).
• Umożliwiają pomiar różnicy ciśnienia na zaworze PICV; do pomiaru można zastosować elektroniczny manometr ALE10.

Współpracujące siłowniki

Zawór VPI46.20F1.4Q (DN 20) jest przystosowany do współpracy z siłownikami: SSA.., SSD.., STA..65.. / STP..65.., SUA21/3P, SUE21P.

• Przyłącze siłownika (DN 10…32): M30 × 1,5 mm
• Stan bez siłownika: zawór jest całkowicie otwarty
• Tryb regulacji (VP..46..): trzpień wsunięty – zawór zamknięty, trzpień wysunięty – zawór otwarty

Nastawa przepływu i sterowanie ręczne (DN 10…32)

• Zawór posiada fabrycznie zamontowane pokrętło sterowania ręcznego, pomocne podczas uruchomienia.
• Nastawa fabryczna: zawór jest otwarty; podczas płukania instalacji zawór musi pozostać otwarty.
• Aby zamknąć zawór pokrętłem, należy obracać je zgodnie z ruchem wskazówek zegara.
• Pokrętło sterowania ręcznego nie jest przeznaczone do długotrwałej obsługi ręcznej.

Dane techniczne (VPI46.20F1.4Q)

• DN: 20
• Przyłącza: Rp ¾ (gwint wewnętrzny) wg ISO 7-1
• Skok nominalny: 5 mm
• Zakres nastaw przepływu (v̇min…v̇100): 220…1330 l/h
• Minimalna wymagana różnica ciśnienia Δpmin: 16…21,6 kPa (w zależności od nastawy przepływu)
• Maks. dopuszczalna różnica ciśnienia na zaworze: 800 kPa
• Ciśnienie nominalne: PN 25 wg EN 1333
• Dopuszczalne ciśnienie robocze: 2500 kPa (25 bar) wg ISO 7628 / EN 1333
• Charakterystyka: liniowa wg VDI/VDE 2173
• Poziom nieszczelności: klasa IV (0…0,01% V100) wg EN 1349
• Średnia dokładność przepływu: ±10% od Δpmin do 2,5 × Δpmin; ±5% od 2,5 × Δpmin do 800 kPa
• Dopuszczalne czynniki: woda grzewcza niskiej i średniej temperatury, woda chłodnicza, woda z dodatkami przeciwzamarzaniowymi (zalecenie jakości: VDI 2035)
• Temperatura czynnika: 1…120°C (dla zaworu z siłownikiem); 1…110°C dla siłowników SUA21/3P i SUE21P
• Temperatura otoczenia: 1…50°C
• Materiały: korpus/przyłącza/dławica/punkty pomiarowe – mosiądz DZR (CW602N); trzpień i sprężyna – stal nierdzewna; uszczelki – EPDM 281 (O-ring)
• Punkty pomiaru ciśnienia P/T (na korpusie): G ¼; iglice 2 mm × 40 mm
• Masa: 0,506 kg

Montaż i uruchomienie – najważniejsze wymagania

• Obowiązuje wskazany kierunek przepływu (strzałka na korpusie zaworu).
• Zalecany montaż na powrocie (niższa temperatura korzystnie wpływa na trwałość uszczelnienia trzpienia).
• Przed zaworem zalecany filtr lub odmulacz; z instalacji należy usunąć zanieczyszczenia (np. pozostałości po spawaniu).
• Nie izolować mocowania siłownika – musi być zapewniona cyrkulacja powietrza.
• Zawory muszą być uruchamiane z poprawnie zamontowanym pokrętłem sterowania ręcznego lub siłownikiem.
• Podczas płukania i próby ciśnieniowej instalacji zawór PICV musi być otwarty; nie przekraczać 800 kPa różnicy ciśnienia na zaworze.

Konserwacja

• Zawór VPI46.20F1.4Q nie wymaga konserwacji.
• Elementów wewnętrznych (grzybek, wrzeciono, nastawa przepływu, membrana itp.) nie można demontować.
• Dławica uszczelniająca nie podlega wymianie – w razie nieszczelności należy wymienić cały zawór.

Podsumowanie

Siemens VPI46.20F1.4Q to zawór PICV DN 20 z gwintem wewnętrznym Rp ¾, umożliwiający jednoczesną regulację przepływu i automatyczne zrównoważenie hydrauliczne dzięki wbudowanemu regulatorowi różnicy ciśnienia. Zakres nastaw 220…1330 l/h oraz punkty pomiarowe P+ / P- (wersja Q) ułatwiają uruchomienie i kontrolę pracy w instalacjach HVAC po stronie wody.
