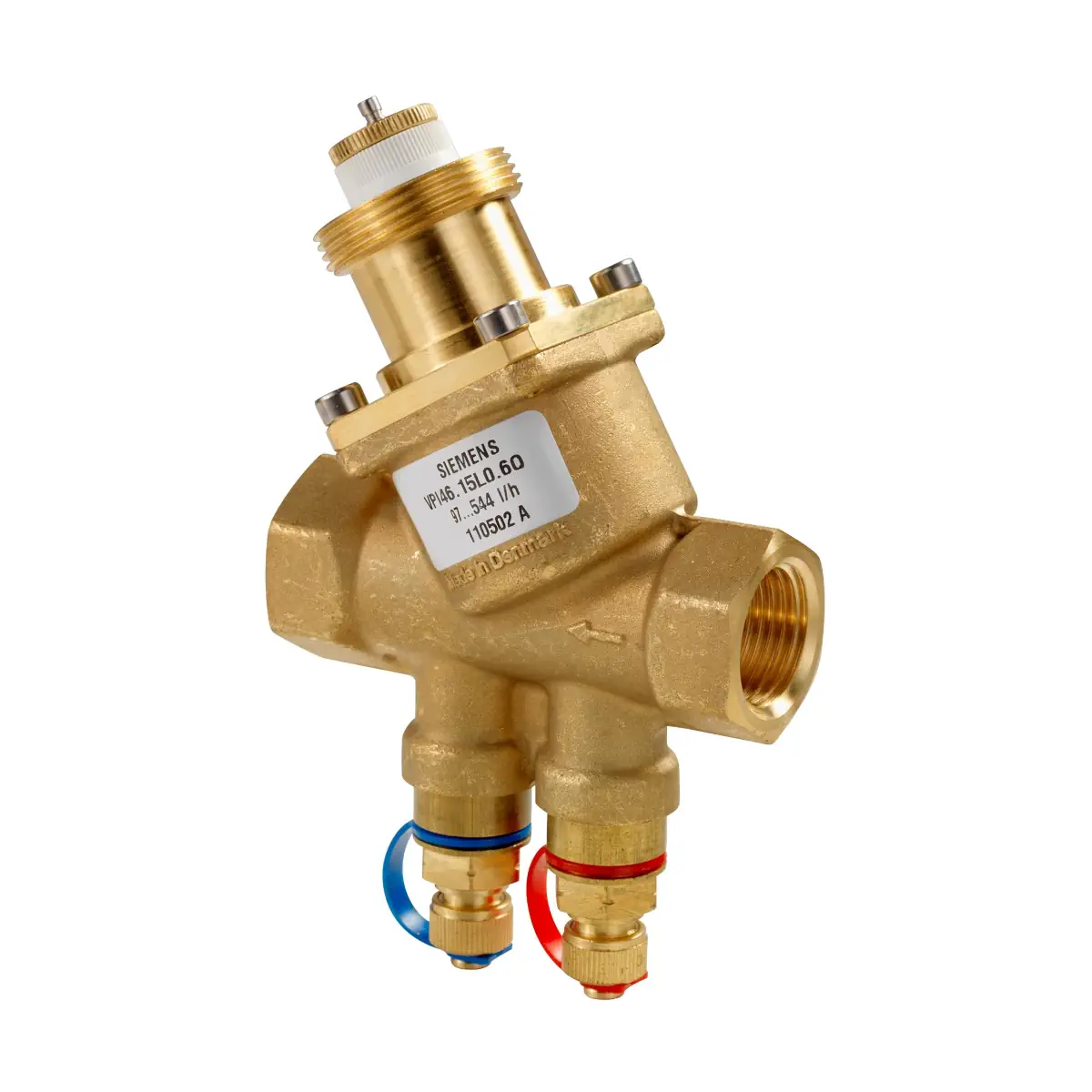

VPI46.15F1.4Q Zawór PICV gwintowany, PN25, DN15, V100 1330 [l/h], współpracuje z SSA.., STA.., STP.., SUE21P, przyłącza Rp½

VPI46.15F1.4Q to zawór regulacyjny niezależny od ciśnienia (PICV) z serii Siemens ACVATIX™, przeznaczony do instalacji wentylacji, klimatyzacji oraz ogrzewania i chłodzenia po stronie wody. Zawór posiada wbudowany mechaniczny regulator różnicy ciśnienia, dzięki czemu utrzymuje ustawiony przepływ w szerokim zakresie warunków pracy, jednocześnie zapewniając automatyczne hydrauliczne zrównoważenie odbiorników (np. klimakonwektorów, urządzeń indukcyjnych, wymienników ciepła). Wersja Q jest wyposażona w dwa punkty pomiaru ciśnienia P+ i P- do pomiaru różnicy ciśnienia na zaworze.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VPI46.15F1.4Q
• Typ: zawór regulacyjny niezależny od ciśnienia (PICV) z wbudowanym regulatorem Δp
• Średnica nominalna: DN 15
• Przyłącza: gwint wewnętrzny Rp ½ (ISO 7-1)
• Wersja Q: punkty pomiaru ciśnienia P+ (czerwona opaska) i P- (niebieska opaska)
• Nastawiany przepływ (przez całkowicie otwarty zawór): 220…1330 l/h
• Skok nominalny (H100): 5 mm
• Charakterystyka zaworu: liniowa (wg VDI/VDE 2173)
• Ciśnienie nominalne: PN 25
• Dopuszczalne ciśnienie robocze: 2500 kPa (25 bar)
• Maks. dopuszczalna różnica ciśnienia Δpmax (dla tego typu): 600 kPa
• Minimalna różnica ciśnienia Δpmin: zależna od nastawy; dla tego modelu wg tabel nastaw ok. 16…21,6 kPa
• Dopuszczalna temperatura czynnika: 1…120°C (z zaworem z siłownikiem)
• Dopuszczalne czynniki: woda grzewcza niskiej i średniej temperatury, woda chłodnicza, woda z dodatkami przeciwzamarzaniowymi (zalecenie jakości wg VDI 2035)

Zastosowanie

• Instalacje wentylacyjne i klimatyzacyjne – regulacja po stronie wody i automatyczne zrównoważenie hydrauliczne urządzeń końcowych.
• Instalacje ogrzewania i chłodzenia – np. strefy grzewcze, apartamenty, pojedyncze pomieszczenia.
• Do obiegów zamkniętych.

Budowa i zasada działania

Czynnik wpływa do zaworu przez króciec A, a następnie przechodzi przez otwór o zmiennej nastawie, którego ustawienie realizuje się tarczą ze skalą (nastawa maksymalnego przepływu). Dalej przepływa przez zawór regulacyjny przepływu o charakterystyce liniowej (skok 5 mm), sterowany siłownikiem. Przed opuszczeniem zaworu czynnik przepływa przez wbudowany regulator różnicy ciśnienia, który utrzymuje stałe warunki pracy części regulacyjnej i stabilizuje przepływ niezależnie od zmian ciśnienia zasilania.

Nastawa przepływu

• Wymagany maksymalny przepływ ustawia się na tarczy z podziałką (nastawa wstępna).
• Wartość Δpmin zależy od wybranego przepływu (dla VPI46.15F1.4Q wg tabel nastaw ok. 16…21,6 kPa).

Punkty pomiaru ciśnienia (wersja Q)

VPI46.15F1.4Q posiada dwa punkty pomiarowe P+ i P-, umożliwiające pomiar różnicy ciśnienia na zaworze PICV. Do pomiaru można wykorzystać elektroniczny manometr ALE10.

Współpracujące siłowniki

Zawory PICV serii VP..46.. współpracują z siłownikami elektromechanicznymi lub elektrotermicznymi: SSA.., SSD.., STA..65.. / STP..65.., SUA21/3P, SUE21P.

Dane techniczne

• Typ zaworu: PICV z wbudowanym regulatorem różnicy ciśnienia
• DN: 15
• Przyłącza instalacji: Rp ½ (ISO 7-1)
• Przyłącze siłownika: M30 × 1,5 mm (DN 10…32)
• Nominalny skok (H100): 5 mm
• Przepływ nastawiany (v̇min…v̇100): 220…1330 l/h
• Ciśnienie nominalne: PN 25
• Dopuszczalne ciśnienie robocze: 2500 kPa (25 bar)
• Maks. dopuszczalna różnica ciśnienia Δpmax (dla tego typu): 600 kPa
• Poziom nieszczelności: klasa IV (0…0,01% przepływu objętościowego V100) wg EN 1349
• Średnia dokładność przepływu: ±10% od Δpmin do 2,5 × Δpmin; ±5% od 2,5 × Δpmin do 800 kPa
• Temperatura czynnika: 1…120°C (dla zaworu z siłownikiem); 1…110°C dla siłowników SUA21/3P i SUE21P
• Temperatura otoczenia: 1…50°C

Materiały

• Korpus zaworu, przyłącza, dławica i punkty pomiaru ciśnienia: mosiądz kuty na gorąco odporny na odcynkowanie (DZR), CW602N
• Trzpień, sprężyna: stal nierdzewna
• Element nastawy przepływu: PTFE, PPO, POM C i ABS
• Regulator: PPS
• Uszczelki: EPDM 281 (O-ring)

Montaż i uruchomienie

• Obowiązkowy kierunek przepływu: zgodny ze strzałką na korpusie zaworu.
• Zalecenie montażu: na powrocie (niższe temperatury sprzyjają trwałości uszczelnienia trzpienia).
• Zalecenie eksploatacyjne: przed zaworem zastosować filtr lub odmulacz; usunąć zanieczyszczenia z instalacji.
• Nie izolować mocowania siłownika – musi być zapewniona cyrkulacja powietrza.
• Płukanie i próba ciśnieniowa: zawory PICV muszą być otwarte; płukanie tylko we właściwym kierunku przepływu.
• Sterowanie ręczne (DN 10…32): zawór dostarczany jest w położeniu otwartym; obrót pokrętła zgodnie z ruchem wskazówek zegara zamyka zawór. Pokrętło nie jest przeznaczone do długotrwałej obsługi ręcznej.

Wyposażenie dodatkowe (opcjonalnie)

• ALE10 – manometr elektroniczny (0…700 kPa) do pomiaru różnicy ciśnienia pomiędzy P+ i P-.
• ALE11 – linie pomiarowe i proste końcówki pomiarowe do zaworów Siemens PICV.
• ALP45 – zapasowe króćce pomiarowe P/T (zestaw 2 szt.).
• ALP46 – korki zaślepiające do przyłączy P/T.
• ALP47 – kulowy zawór spustowy z uszczelką.
• ALP48 – króciec pomiarowy P/T z kulowym zaworem spustowym (czerwona opaska).
• ALP49 – długie króćce pomiarowe P/T (zestaw 2 szt.).
• ALP50 – zapasowa osłona zaworu (kolor czarny).
• ALI20VPI46/VPP46 – otulina termoizolacyjna (dla zaworów VP..46.15..).

Podsumowanie

Siemens VPI46.15F1.4Q to kompaktowy zawór PICV DN 15 z gwintem wewnętrznym Rp ½, przeznaczony do precyzyjnej regulacji i równoważenia hydraulicznego w instalacjach HVAC. Zakres nastawy przepływu 220…1330 l/h, skok 5 mm oraz punkty pomiaru ciśnienia P+ / P- czynią go praktycznym rozwiązaniem do nowoczesnych układów strefowych i pomieszczeniowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony do stosowania wyłącznie w zamkniętych obiegach instalacji grzewczych, chłodniczych, wentylacyjnych i klimatyzacyjnych, zgodnie z dokumentacją producenta.
• Montaż, uruchomienie, nastawę i serwis należy wykonywać wyłącznie zgodnie z dokumentacją producenta oraz obowiązującymi krajowymi przepisami bezpieczeństwa. Nieprzestrzeganie przepisów może prowadzić do obrażeń ciała i szkód materialnych.
• Zawór należy montować wyłącznie w kierunku przepływu wskazanym strzałką na korpusie. Nieprawidłowy kierunek przepływu może spowodować nieprawidłowe działanie i uszkodzenie instalacji.
• Zalecany montaż na przewodzie powrotnym, gdzie temperatura medium jest niższa i gdzie dławica uszczelniająca jest mniej narażona na obciążenia.
• Produkt jest elementem instalacji ciśnieniowej PN 25. Dopuszczalne ciśnienie robocze wynosi do 2500 kPa (25 bar), a maksymalna dopuszczalna różnica ciśnień na torze regulacyjnym zaworu wynosi 800 kPa. Przekroczenie tych wartości jest niedopuszczalne.
• Dopuszczalne medium: woda grzewcza niskotemperaturowa, woda lodowa oraz woda z dodatkiem środka przeciwzamarzaniowego. Zalecane uzdatnianie wody zgodnie z VDI 2035.
• Dopuszczalna temperatura medium dla zaworu wynosi 1…120°C. Stosowanie poza zakresem określonym przez producenta jest niedozwolone.
• Podczas pracy element może mieć kontakt z gorącym medium. Przed rozpoczęciem prac montażowych lub serwisowych należy zredukować ciśnienie w instalacji i poczekać, aż rurociągi całkowicie ostygną.
• Podczas płukania instalacji lub próby ciśnieniowej zawór musi pozostawać otwarty. Silne uderzenia hydrauliczne mogą uszkodzić zamknięty zawór.
• Przed pracami serwisowymi należy wyłączyć pompę, zamknąć zawory odcinające w sieci rurociągów, całkowicie zredukować ciśnienie oraz odłączyć połączenia elektryczne, jeśli jest to konieczne.
• Zawór jest bezobsługowy i nie należy go demontować. Elementy takie jak grzybek zaworu, trzpień, nastawa wstępna czy membrana nie mogą być rozbierane.
• Dławica uszczelniająca nie podlega wymianie. W przypadku wystąpienia nieszczelności należy wymienić cały zawór.
• Dla zwiększenia niezawodności producent zaleca montaż filtra lub osadnika przed zaworem oraz usunięcie zanieczyszczeń, opiłków i pozostałości spawalniczych z zaworów i rur przed uruchomieniem.
• Wersja VPI46.15F1.4Q jest wyposażona w punkty pomiarowe ciśnienia. Pomiary oraz obsługę punktów pomiarowych należy wykonywać ostrożnie, z uwzględnieniem ciśnienia i temperatury medium w instalacji.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy przekazać do selektywnej zbiórki i recyklingu zgodnie z lokalnymi i krajowymi przepisami.
