VPI46.20L0.6Q Zawór PICV gwintowany, PN25, DN20, V100 575 [l/h], współpracuje z SSA.., STA.., STP.., SUA21/3P, przyłącza Rp¾

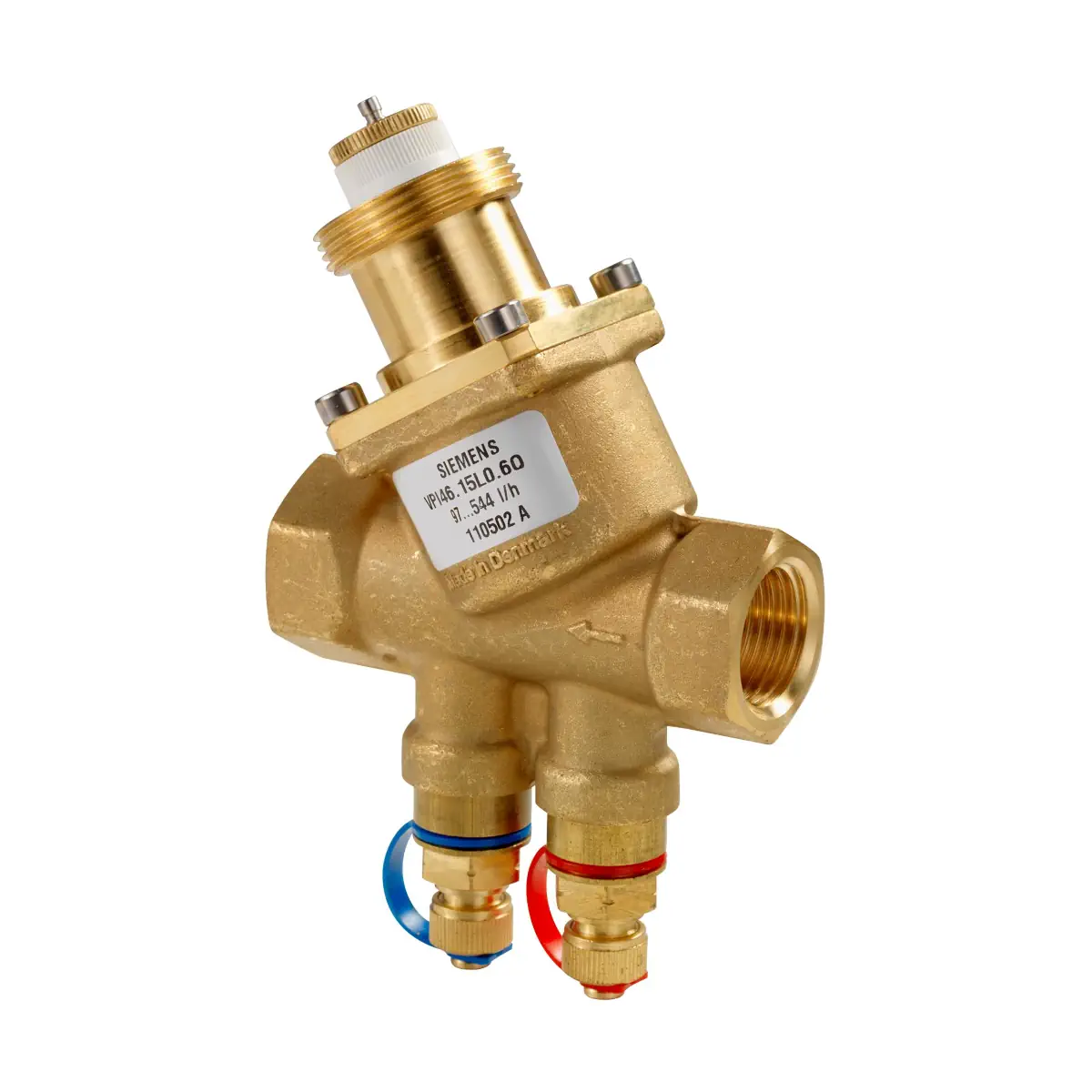

VPI46.20L0.6Q to zawór regulacyjny niezależny od ciśnienia (PICV) Siemens z serii ACVATIX™, przeznaczony do regulacji po stronie wody oraz jednoczesnego automatycznego zrównoważenia hydraulicznego w instalacjach HVAC (ogrzewanie i chłodzenie) dla urządzeń końcowych, takich jak klimakonwektory, urządzenia indukcyjne czy wymienniki ciepła. Wersja Q posiada punkty pomiaru ciśnienia P+ i P-, umożliwiające pomiar różnicy ciśnienia na zaworze.

Najważniejsze cechy

• Producent: Siemens
• Model: VPI46.20L0.6Q
• Typ: zawór PICV (Pressure Independent Control Valve) z wbudowanym regulatorem różnicy ciśnienia
• Średnica nominalna: DN 20
• Ciśnienie nominalne: PN 25
• Przyłącza: gwint wewnętrzny Rp ¾ (ISO 7-1)
• Zakres nastaw przepływu (przy H100): 100…575 l/h
• Skok nominalny H100: 2,5 mm
• Charakterystyka: liniowa (wg VDI/VDE 2173)
• Punkty pomiaru ciśnienia: tak (wersja Q) – P+ (czerwona opaska), P- (niebieska opaska)
• Maks. dopuszczalna różnica ciśnienia w kanale regulacyjnym (Δpmax): 600 kPa
• Dopuszczalna temperatura czynnika: 1…120°C (dla zaworu z siłownikiem)
• Dopuszczalna temperatura otoczenia: 1…50°C

Zastosowanie

• Instalacje wentylacji i klimatyzacji oraz układy ogrzewania i chłodzenia – regulacja po stronie wody i automatyczne zrównoważenie hydrauliczne urządzeń końcowych.
• Strefy grzewcze (np. niezależne systemy ogrzewania, apartamenty, pojedyncze pomieszczenia).
• Obiegi zamknięte.

Budowa i zasada działania

W zaworze VPI46.20L0.6Q czynnik wpływa przez króciec wlotowy i przechodzi przez otwór o zmiennej nastawie, którego ustawienie realizuje się na tarczy z podziałką (ograniczenie maksymalnego przepływu). Następnie przepływa przez zawór regulacyjny przepływu, którym steruje siłownik, a przed opuszczeniem zaworu – przez wbudowany mechaniczny regulator różnicy ciśnienia. Regulator utrzymuje zadany przepływ w szerokim zakresie warunków instalacji, niezależnie od zmian ciśnienia zasilania.

Nastawa przepływu

• Zakres przepływu nastawianego: 100…575 l/h.
• Wymagana minimalna różnica ciśnienia (Δpmin): zależna od nastawy; dla zakresu 100…575 l/h wynosi typowo ok. 14,9…18,9 kPa (wartości wg tabel nastaw dla grupy 600 l/h).
• Sterowanie ręczne (DN 10…32): zawór ma fabrycznie zamontowane pokrętło do obsługi podczas uruchomienia i zabezpieczenia mechanizmu nastawy.
• Nastawa fabryczna: zawór jest otwarty (zawór musi być otwarty podczas płukania instalacji).

Punkty pomiaru ciśnienia (wersja Q)

• Dwa punkty pomiarowe: P+ (czerwona opaska) oraz P- (niebieska opaska) – do pomiaru różnicy ciśnienia na zaworze PICV.
• Przyłącza P/T na korpusie: G ¼ (ISO 228); iglice 2 mm × 40 mm.
• Do pomiaru różnicy ciśnienia można zastosować elektroniczny manometr ALE10.

Siłowniki współpracujące

Zawór VPI46.20L0.6Q współpracuje z siłownikami elektromechanicznymi lub elektrotermicznymi: SSA.., SSD.., STA..65.. / STP..65.., SUA21/3P, SUE21P.

• Przyłącze siłownika (DN 10…32): M30 × 1,5

Montaż i uruchomienie

• Kierunek przepływu: obowiązkowy (strzałka na korpusie zaworu).
• Zalecenie montażowe: montować na powrocie (niższa temperatura sprzyja trwałości uszczelnienia trzpienia).
• Przed zaworem: zalecany filtr lub odmulacz; usunąć zanieczyszczenia z instalacji.
• Nie izolować mocowania siłownika – wymagana cyrkulacja powietrza.
• Płukanie i próba ciśnieniowa: zawór PICV musi być otwarty; płukanie wyłącznie we właściwym kierunku przepływu.
• Zawory muszą być uruchamiane z poprawnie zamontowanym pokrętłem sterowania ręcznego lub siłownikiem.

Dane techniczne (kluczowe)

• DN: 20
• PN: 25
• Dopuszczalne ciśnienie robocze: 2500 kPa (25 bar)
• Δpmax (dla tego modelu): 600 kPa
• Charakterystyka: liniowa
• Poziom nieszczelności: klasa IV (wg EN 1349)
• Średnia dokładność przepływu: ±10% od Δpmin do 2,5 × Δpmin; ±5% od 2,5 × Δpmin do 800 kPa
• Czynniki: woda grzewcza niskiej i średniej temperatury, woda chłodnicza, woda z dodatkami przeciwzamarzaniowymi (zalecenie: jakość wody wg VDI 2035)
• Temperatura czynnika: 1…120°C (dla zaworu z siłownikiem); 1…110°C dla siłowników SUA21/3P i SUE21P
• Materiał korpusu (DN 10…32): mosiądz kuty na gorąco odporny na odcynkowanie (DZR), CW602N
• Trzpień i sprężyna: stal nierdzewna
• Uszczelki: EPDM 281 (O-ring)
• Waga zaworu: ok. 0,506 kg

Podsumowanie

Siemens VPI46.20L0.6Q to zawór PICV DN 20 z gwintem wewnętrznym Rp ¾, umożliwiający precyzyjną regulację i stabilizację przepływu w zakresie 100…575 l/h dzięki wbudowanemu regulatorowi różnicy ciśnienia. Wersja Q z punktami pomiaru P+ / P- ułatwia uruchomienie i diagnostykę hydrauliki, co czyni ten model praktycznym rozwiązaniem do strefowej regulacji w nowoczesnych instalacjach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: Siemens Acvatix VPI46.20L0.6Q – zawór regulacyjny niezależny od ciśnienia (PICV), DN 20, PN 25, z gwintem wewnętrznym Rp 3/4 i portami pomiarowymi ciśnienia P/T.
• Przeznaczony wyłącznie do instalacji grzewczych, wentylacyjnych i klimatyzacyjnych w obiegach zamkniętych.
• Dopuszczalne media: niskotemperaturowa woda grzewcza, woda lodowa oraz woda z dodatkiem środka przeciw zamarzaniu. Zalecane uzdatnianie wody zgodnie z VDI 2035.
• Dopuszczalne ciśnienie robocze: 2500 kPa (25 bar). Maksymalna dopuszczalna różnica ciśnień na torze regulacyjnym zaworu nie może przekraczać 800 kPa.
• Minimalna wymagana różnica ciśnień zależy od nastawy przepływu; dla modelu VPI46.20L0.6Q należy ją dobrać zgodnie z tabelą nastaw producenta.
• Kierunek przepływu oznaczony strzałką na korpusie zaworu jest obowiązkowy. Nieprawidłowy montaż może spowodować nieprawidłową pracę instalacji lub uszkodzenie zaworu.
• Zawór należy montować najlepiej na przewodzie powrotnym instalacji, gdzie temperatura jest niższa i dławica uszczelniająca jest mniej narażona na obciążenia.
• Przed montażem siłownika należy ustawić wymaganą wartość przepływu. Montaż i uruchomienie wykonywać zgodnie z dokumentacją producenta.
• Zawór musi być otwarty podczas płukania instalacji i podczas próby ciśnieniowej. Silne uderzenia hydrauliczne mogą uszkodzić zamknięty zawór.
• Podczas uruchomienia należy sprawdzić, czy aktualna nastawa odpowiada projektowanemu przepływowi. W razie potrzeby należy skorygować nastawę.
• Urządzenie nie jest przeznaczone do stałej obsługi ręcznej. Pokrętło ręczne służy do czynności montażowych i uruchomieniowych.
• Zaleca się montaż filtra lub odmulacza przed zaworem. Przed uruchomieniem należy usunąć z przewodów i armatury zanieczyszczenia oraz pozostałości po spawaniu.
• Nie należy izolować wspornika siłownika; należy zapewnić swobodną cyrkulację powietrza.
• Dopuszczalna temperatura medium dla zaworu z siłownikiem: 1…120°C. Dopuszczalna temperatura otoczenia: 1…50°C.
• Prace serwisowe wykonywać wyłącznie po wyłączeniu pompy, zamknięciu zaworów odcinających, całkowitym zredukowaniu ciśnienia w instalacji oraz po ostygnięciu rur. Połączenia elektryczne odłączać tylko wtedy, gdy jest to konieczne.
• Zawór jest bezobsługowy. Nie wolno demontować elementów wewnętrznych, takich jak grzyb, trzpień, mechanizm nastawy czy membrana.
• Dławica uszczelniająca trzpienia nie jest wymienna. W przypadku nieszczelności należy wymienić cały zawór.
• W przypadku stosowania osłony izolacyjnej w aplikacjach chłodzenia komfortu należy ją prawidłowo przykleić do korpusu zaworu, aby ograniczyć ryzyko kondensacji.
• Produkt, opakowanie oraz ewentualne elementy dodatkowe nie mogą być usuwane z odpadami komunalnymi; należy je przekazać do odpowiednich punktów zbiórki i recyklingu zgodnie z lokalnymi przepisami.
