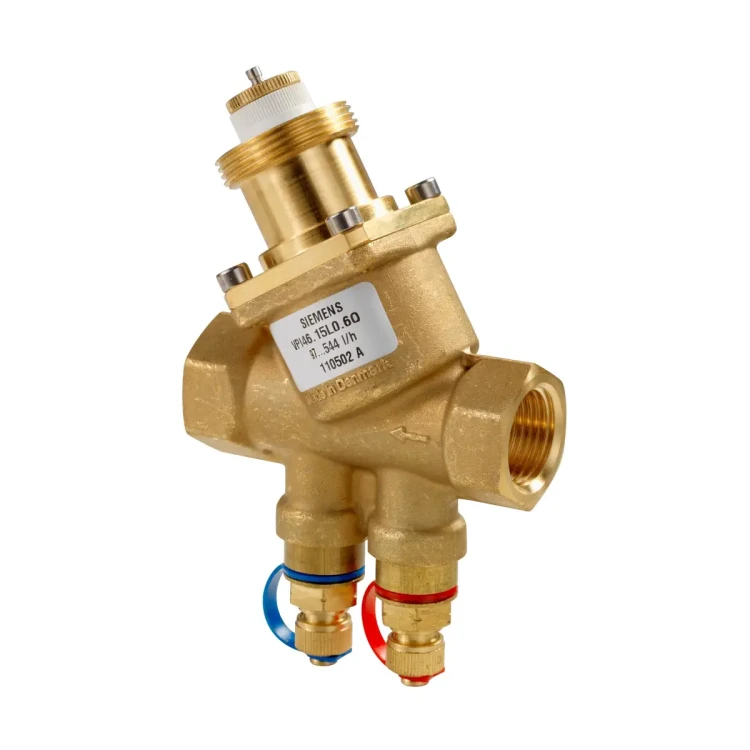

VPI46.25F1.8Q Zawór Kombi gwintowany, PN25, DN25, V100 1800 l/h, współpracuje z SSA.., przyłącza Rp1

VPI46.25F1.8Q to zawór regulacyjny niezależny od ciśnienia (PICV) z serii Siemens ACVATIX™, przeznaczony do precyzyjnej regulacji przepływu w instalacjach HVAC oraz jednoczesnego automatycznego zrównoważenia hydraulicznego odbiorników po stronie wody. Model ten posiada wbudowany regulator różnicy ciśnienia, przyłącza gwintowane wewnętrzne Rp 1 (DN 25) oraz punkty pomiaru ciśnienia P/T (wersja Q), umożliwiające pomiar różnicy ciśnienia Δp na zaworze.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VPI46.25F1.8Q
• Symbol magazynowy: S55264-V127
• Typ: zawór PICV (Pressure Independent Control Valve) – zawór regulacyjny niezależny od ciśnienia
• Średnica nominalna: DN 25
• Przyłącza: gwint wewnętrzny Rp 1 wg ISO 7-1
• Wersja Q: dwa punkty pomiaru ciśnienia P/T (P+ i P-) do pomiaru Δp
• Zakres przepływu (nastawiany): od 280 l/h (v̇min) do 1800 l/h (v̇100)
• Zakres różnicy ciśnienia roboczej: 15…800 kPa
• Charakterystyka zaworu: linowa
• Skok nominalny (DN 25): 5,5 mm
• Ciśnienie nominalne: PN 25
• Dopuszczalna temperatura czynnika: 1…120°C (dla zaworu z siłownikiem)
• Korpus (DN 25): mosiądz kuty na gorąco odporny na odcynkowanie (DZR), CW602N
• Przyłącze siłownika (DN 10…32): M30 × 1,5 mm
• Sterowanie ręczne (DN 10…32): fabrycznie montowane pokrętło do uruchomienia (zawór dostarczany w położeniu otwartym)

Zastosowanie

• Instalacje wentylacyjne i klimatyzacyjne – regulacja po stronie wody oraz automatyczne zrównoważenie hydrauliczne urządzeń końcowych (np. klimakonwektory, urządzenia indukcyjne, wymienniki ciepła) w instalacjach ogrzewania i chłodzenia.
• Strefy grzewcze (np. niezależne systemy ogrzewania, apartamenty, pojedyncze pomieszczenia).
• Obiegi zamknięte.

Budowa i zasada działania

VPI46.25F1.8Q łączy w jednym korpusie funkcję zaworu regulacyjnego oraz wbudowanego mechanicznego regulatora różnicy ciśnienia. Czynnik wpływa króćcem A, przechodzi przez nastawę maksymalnego przepływu (tarcza z podziałką), następnie przez zawór regulacyjny przepływu o charakterystyce liniowej, a na końcu przez regulator Δp, który utrzymuje warunki pracy tak, aby ustawiony przepływ objętościowy był utrzymany niezależnie od zmian ciśnienia w instalacji (w zakresie roboczym).

Punkty pomiaru ciśnienia (wersja Q)

• Zawór posiada dwa punkty P/T: P+ (czerwona opaska) oraz P- (niebieska opaska) do pomiaru różnicy ciśnienia Δp na zaworze PICV.
• Do pomiaru Δp można wykorzystać elektroniczny manometr ALE10.

Nastawa przepływu (DN 10…32)

W zaworach DN 10…32 nastawa maksymalnego przepływu realizowana jest z użyciem tarczy z podziałką. Nastawa określa oczekiwany nominalny przepływ objętościowy; podczas uruchomienia należy zweryfikować zgodność z przepływem projektowym i w razie potrzeby skorygować ustawienie.

• Zdjąć pokrętło sterowania ręcznego z zaworu.
• Poluzować radełkowaną nakrętkę.
• Ustawić wymaganą wartość na tarczy za pomocą białego pokrętła.
• Ręcznie dokręcić radełkowaną nakrętkę.

Przykładowe zależności nastawy (dla v̇100 = 1800 l/h)

• Skala 0,6: 280 l/h (Δpmin ok. 15,3 kPa)
• Skala 2,0: 800 l/h (Δpmin ok. 18,0 kPa)
• Skala 3,0: 1250 l/h (Δpmin ok. 24,2 kPa)
• Skala 3,8: 1685 l/h (Δpmin ok. 35,4 kPa)
• Maks.: 1800 l/h (Δpmin ok. 39,4 kPa)

Siłowniki współpracujące (DN 15…32)

Zawór VPI46.25F1.8Q współpracuje z siłownikami elektromechanicznymi lub elektrotermicznymi:

• SSA..
• SSD..UT
• STA..65.. / STP..65..
• SUA21/3P
• SUE21P

Dane techniczne

• PN (ciśnienie nominalne): PN 25 wg EN 1333
• Dopuszczalne ciśnienie robocze: 2500 kPa (25 bar) wg ISO 7628 / EN 1333
• Maksymalna różnica ciśnienia na zaworze: 800 kPa
• Charakterystyka: linowa wg VDI/VDE 2173
• Poziom nieszczelności: ogólnie klasa IV (0…0,01% przepływu V100) wg EN 1349
  DN 25…32 z STA..3..: klasa III (0…0,1% przepływu V100) wg EN 1349
• Średnia dokładność przepływu: ±10% od Δpmin do 2,5 × Δpmin; ±5% od 2,5 × Δpmin do 800 kPa
• Dopuszczalne czynniki: woda grzewcza niskiej i średniej temperatury, woda chłodnicza, woda z dodatkami przeciwzamarzaniowymi (zalecenie: jakość wody wg VDI 2035)
• Temperatura czynnika: 1…120°C (dla zaworu z siłownikiem)
• Temperatura otoczenia: 1…50°C
• Przyłącza: Rp 1 (ISO 7-1)
• Przyłącze siłownika: M30 × 1,5 mm
• Punkty pomiaru P/T (na korpusie): G ¼”
• Materiały: korpus/króćce/dławica/punkty pomiaru – mosiądz DZR (CW602N); trzpień i sprężyna – stal nierdzewna; uszczelki – EPDM 281 (O-ring)
• Masa: 0,625 kg

Montaż i uruchomienie

• Kierunek przepływu jest obowiązkowy (strzałka na korpusie zaworu).
• Zalecany montaż na powrocie (niższa temperatura sprzyja trwałości uszczelnienia trzpienia).
• Przed zaworem zaleca się montaż filtra lub odmulacza w celu zwiększenia niezawodności i trwałości.
• Nie izolować mocowania siłownika – musi być zapewniona cyrkulacja powietrza.
• Zawory PICV muszą być otwarte podczas płukania i próby ciśnieniowej instalacji.
• Δpmax nie może przekroczyć 800 kPa.

Konserwacja

• Zawory PICV nie wymagają konserwacji.
• Elementów wewnętrznych (grzybka, wrzeciona, nastawy przepływu, membrany itp.) nie można demontować.
• Dławica uszczelniająca nie podlega wymianie; w przypadku nieszczelności należy wymienić cały zawór.

Podsumowanie

Siemens VPI46.25F1.8Q to zawór PICV DN 25 z gwintem wewnętrznym Rp 1, łączący regulację przepływu z automatycznym zrównoważeniem hydraulicznym. Dzięki wbudowanemu regulatorowi różnicy ciśnienia, nastawie maksymalnego przepływu oraz punktom pomiaru P/T (P+ i P-) jest to praktyczne rozwiązanie do stabilnej pracy odbiorników HVAC przy zmiennych warunkach ciśnieniowych w instalacji.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest osprzętem ciśnieniowym przeznaczonym do instalacji HVAC, do obiegów zamkniętych. Dla modelu VPI46.25F1.8Q (DN25) dokumentacja wskazuje zgodność z dyrektywą PED 2014/68/UE w zakresie art. 4 ust. 3, bez oznakowania CE.
• Nie wyrzucać z odpadami komunalnymi. Utylizację przeprowadzać zgodnie z lokalnymi przepisami dotyczącymi odpadów i złomowania elementów instalacyjnych.
• Zawór należy stosować wyłącznie z dopuszczalnymi mediami: woda grzewcza niskiej temperatury, woda lodowa oraz woda z dodatkami przeciwzamarzaniowymi. Zalecana jakość wody zgodnie z VDI 2035.
• Dopuszczalne parametry pracy dla modelu VPI46.25F1.8Q: ciśnienie nominalne PN25, dopuszczalne ciśnienie robocze 2500 kPa (25 bar), maksymalna różnica ciśnienia Δpmax 600 kPa. Przekroczenie tych wartości może spowodować uszkodzenie zaworu lub instalacji.
• Dopuszczalna temperatura czynnika dla zaworu z siłownikiem wynosi 1...120°C, a z siłownikami SUA21/3, SUA21/3P lub SUE21P 1...110°C. Dopuszczalna temperatura otoczenia wynosi 1...50°C.
• Montaż należy wykonać zgodnie z oznaczonym kierunkiem przepływu na korpusie zaworu. Nieprawidłowy kierunek montażu może spowodować nieprawidłową pracę układu.
• Zaleca się montaż zaworu na przewodzie powrotnym, gdzie panują niższe temperatury i uszczelnienie jest mniej narażone na uszkodzenia.
• Przed zaworem należy zamontować filtr lub odmulacz. Przed uruchomieniem usunąć z zaworów i przewodów instalacji zanieczyszczenia oraz pozostałości po spawaniu.
• Zawór i siłownik należy montować zgodnie z dokumentacją producenta. Siłowniki SSA.. i SAY.. muszą być montowane poziomo do 90°, nigdy w dół. Nie izolować mocowania siłownika, ponieważ konieczna jest cyrkulacja powietrza.
• Przed zamontowaniem siłownika należy ustawić wymaganą wartość przepływu objętościowego zaworu zgodnie z tabelą nastaw producenta.
• Podczas płukania instalacji i próby ciśnieniowej zawór musi być otwarty. Zamknięty zawór może ulec uszkodzeniu na skutek silnego uderzenia hydraulicznego.
• Zawór musi być uruchamiany z poprawnie zamontowanym pokrętłem sterowania ręcznego lub siłownikiem. Pokrętło sterowania ręcznego nie jest przeznaczone do długotrwałej obsługi ręcznej.
• Podczas prac serwisowych należy wyłączyć pompę, odłączyć zasilanie elektryczne siłownika, zamknąć zawory odcinające, całkowicie obniżyć ciśnienie w instalacji i odczekać do jej ostygnięcia.
• Nie demontować grzybka zaworu, wrzeciona, nastawy przepływu, membrany ani innych elementów wewnętrznych. Dławica uszczelniająca nie podlega wymianie; w przypadku nieszczelności należy wymienić cały zawór.
• Uwaga: rozbieranie zaworu z naprężoną sprężyną powrotną może spowodować obrażenia wskutek szybko poruszających się części. Demontaż takiego zaworu może wykonywać wyłącznie wykwalifikowany personel.
• Parametry techniczne związane z aplikacjami są gwarantowane wyłącznie przy stosowaniu kompatybilnych siłowników Siemens wskazanych w dokumentacji producenta.
