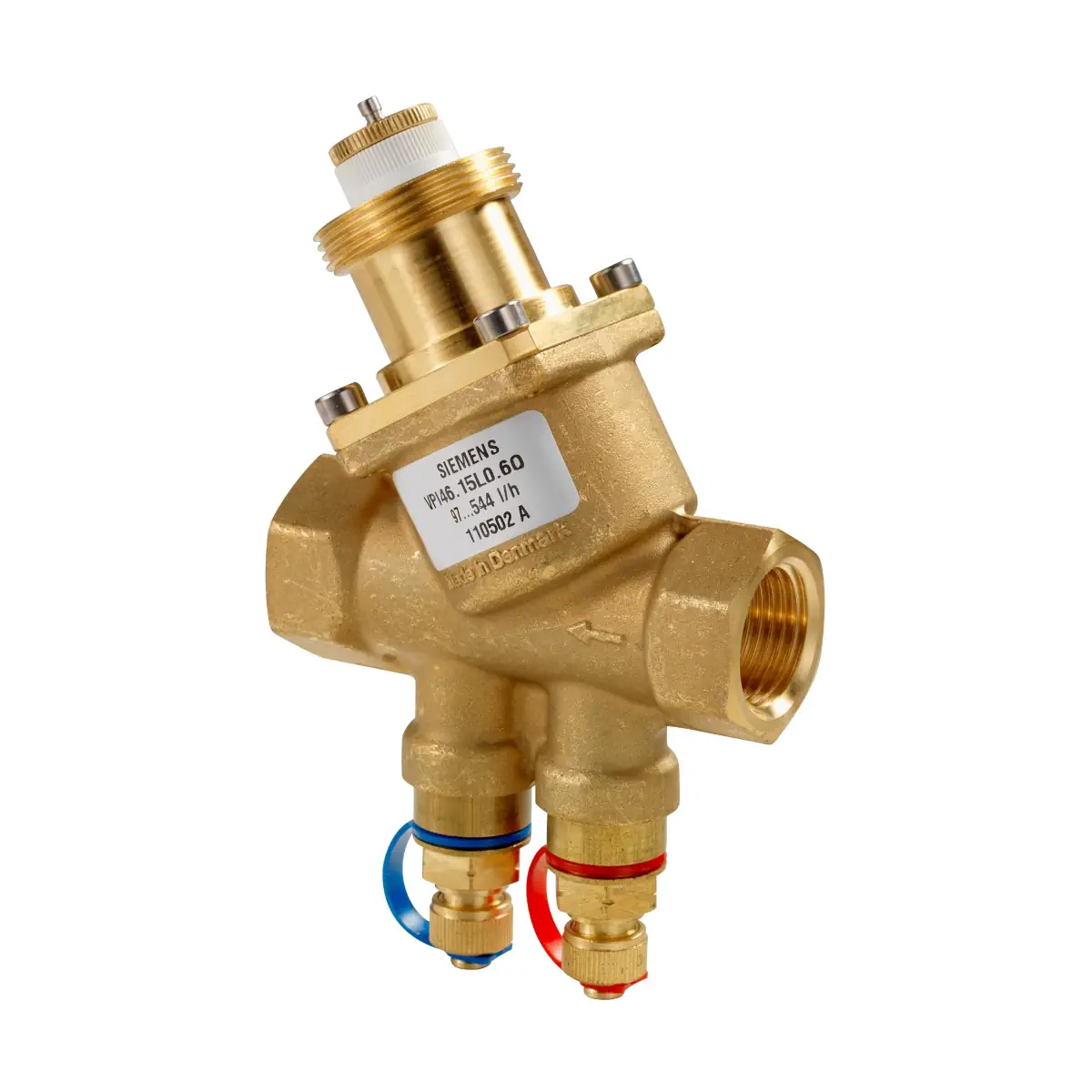

VPI46.15L0.6Q Zawór Kombi gwintowany wewnętrznie z mosiądzu, PN25, 1..110 °C, skok 2,5/5 mm, DN15, V100 = 575 l/h

VPI46.15L0.6Q to zawór regulacyjny niezależny od ciśnienia (PICV) z serii Siemens ACVATIX™, przeznaczony do wodnych instalacji HVAC w pomieszczeniach i strefach (m.in. klimakonwektory, urządzenia indukcyjne, wymienniki ciepła). Zawór posiada wbudowany mechaniczny regulator różnicy ciśnienia, dzięki czemu utrzymuje ustawiony przepływ w całym zakresie roboczym, niezależnie od zmian ciśnienia wlotowego. Wersja Q jest wyposażona w dwa punkty pomiaru ciśnienia P+ i P- do pomiaru Δp na zaworze.

Najważniejsze cechy

• Producent: Siemens
• Model: VPI46.15L0.6Q
• Typ: zawór PICV (Pressure Independent Control Valve) – zawór regulacyjny z automatycznym zrównoważeniem hydraulicznym
• Zastosowanie: regulacja po stronie wody i automatyczne zrównoważenie urządzeń końcowych w instalacjach ogrzewania i chłodzenia (HVAC)
• Średnica nominalna: DN 15
• Przyłącza instalacji: gwint wewnętrzny Rp 1/2 (ISO 7-1)
• Zakres nastawy przepływu (H100): 100…575 l/h
• Skok nominalny (H100): 2,5 mm
• Charakterystyka zaworu: liniowa (VDI/VDE 2173)
• Wbudowany regulator różnicy ciśnienia: utrzymuje stałą różnicę ciśnienia na zaworze regulacyjnym przepływu
• Punkty pomiaru ciśnienia (wersja Q): P+ (czerwona opaska) i P- (niebieska opaska) do pomiaru Δp

Zastosowanie

VPI46.15L0.6Q przeznaczony jest do instalacji wentylacyjnych i klimatyzacyjnych oraz stref grzewczych, gdzie wymagane jest jednocześnie precyzyjne sterowanie przepływem i hydrauliczne zrównoważenie odbiorników. Zawór jest przeznaczony do obiegów zamkniętych.

Budowa i zasada działania

Czynnik wpływa do zaworu przez króciec wlotowy, następnie przepływa przez otwór o zmiennej nastawie powiązany z tarczą nastawy, na której ustawia się wymagany maksymalny przepływ objętościowy. Dalej czynnik przepływa przez zawór regulacyjny przepływu o charakterystyce liniowej i skoku 2,5 mm, sterowany siłownikiem.

Przed opuszczeniem zaworu czynnik przechodzi przez wbudowany regulator różnicy ciśnienia, który utrzymuje wymagany przepływ w całym zakresie roboczym, niezależnie od wahań ciśnienia po stronie zasilania.

Punkty pomiaru ciśnienia (Q)

• P+ i P- umożliwiają pomiar różnicy ciśnienia Δp na zaworze PICV.
• Przyłącza P/T na korpusie zaworu: G 1/4”.
• Iglice: 2 mm × 40 mm.
• Do pomiaru można wykorzystać elektroniczny manometr ALE10.

Nastawa i sterowanie ręczne (DN 10…32)

Zawór jest dostarczany w położeniu całkowitego otwarcia. Fabrycznie zamontowane pokrętło sterowania ręcznego służy do zabezpieczenia trzpienia i mechanizmu nastawy oraz umożliwia ręczne sterowanie podczas uruchomienia.

• Płukanie i próba ciśnieniowa: zawór PICV musi być otwarty.
• Zamykanie pokrętłem: obrót zgodnie z ruchem wskazówek zegara.
• Otwieranie: obrót przeciwnie do ruchu wskazówek zegara (lub ręczne sterowanie siłownikiem).
• Pokrętło nie jest przeznaczone do długotrwałej obsługi ręcznej.

Współpraca z siłownikami

• Zawór współpracuje z siłownikami elektromechanicznymi lub elektrotermicznymi: SSA.., SSD.., STA..65.. / STP..65.., SUA21/3P, SUE21P.
• Przyłącze siłownika (DN 10…32): M30 × 1,5 mm.
• Pozycja bez zasilania: zależna od zastosowanego siłownika; zawór bez siłownika jest całkowicie otwarty.

Dane techniczne

• Ciśnienie nominalne: PN 25
• Dopuszczalne ciśnienie robocze: 2500 kPa (25 bar)
• Maks. różnica ciśnienia na zaworze: 800 kPa
• Δpmax w kanale regulacyjnym (dla pełnego zakresu skoku): 600 kPa
• Minimalna wymagana różnica ciśnienia Δpmin: zależna od nastawy przepływu (dla zakresu 100…575 l/h typowo ok. 14,9…18,9 kPa)
• Poziom nieszczelności: klasa IV (EN 1349)
• Dopuszczalne czynniki: woda grzewcza niskiej i średniej temperatury, woda chłodnicza, woda z dodatkami przeciwzamarzaniowymi (zalecana jakość wody wg VDI 2035)
• Temperatura czynnika: 1…120°C (dla zaworu z siłownikiem); 1…110°C dla siłowników SUA21/3P i SUE21P
• Temperatura otoczenia: 1…50°C

Materiały

• Korpus zaworu, przyłącza, dławica i punkty pomiaru ciśnienia: mosiądz kuty na gorąco odporny na odcynkowanie (DZR), CW602N
• Trzpień, sprężyna: stal nierdzewna
• Element nastawy przepływu: PTFE, PPO, POM C i ABS
• Regulator: PPS
• Uszczelki: EPDM 281 (O-ring)

Montaż i zalecenia

• Kierunek przepływu (strzałka na korpusie): obowiązkowy.
• Zalecane miejsce montażu: na powrocie (niższa temperatura sprzyja trwałości uszczelnienia trzpienia).
• Zalecenie instalacyjne: przed zaworem zastosować filtr lub odmulacz; usunąć zanieczyszczenia z instalacji.
• Izolacja: nie izolować mocowania siłownika (wymagana cyrkulacja powietrza).

Podsumowanie

Siemens VPI46.15L0.6Q to kompaktowy zawór PICV DN 15 z gwintem wewnętrznym Rp 1/2, przeznaczony do stabilnej regulacji przepływu w instalacjach HVAC. Dzięki wbudowanemu regulatorowi różnicy ciśnienia utrzymuje zadany przepływ w zakresie 100…575 l/h, a wersja Q dodatkowo ułatwia uruchomienie i diagnostykę dzięki punktom pomiaru ciśnienia P+ / P-.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Zawór kombi Siemens VPI46.15L0.6Q jest przeznaczony wyłącznie do stosowania w zamkniętych obiegach instalacji ogrzewania, chłodzenia, wentylacji i klimatyzacji.
• Produkt należy stosować wyłącznie z dopuszczalnymi czynnikami: wodą grzewczą niskiej temperatury, wodą lodową oraz wodą z dodatkami przeciwzamarzaniowymi; zalecana jakość wody zgodnie z VDI 2035.
• Dopuszczalne ciśnienie robocze wynosi maks. 2500 kPa (25 bar), a maksymalna różnica ciśnienia na zaworze nie może przekraczać 600 kPa. Przekroczenie tych wartości może spowodować uszkodzenie zaworu.
• Dopuszczalna temperatura czynnika wynosi 1…120°C; w przypadku stosowania z siłownikami SUA21/3, SUA21/3P lub SUE21P maksymalna temperatura czynnika wynosi 110°C. Dopuszczalna temperatura otoczenia wynosi 1…50°C.
• Montaż należy wykonać zgodnie z oznaczonym kierunkiem przepływu na korpusie zaworu. Nieprawidłowy kierunek montażu może spowodować nieprawidłowe działanie instalacji.
• Zaleca się montaż zaworu na przewodzie powrotnym, gdzie panują niższe temperatury i uszczelnienie jest mniej narażone na uszkodzenia.
• Przed zaworem należy zamontować filtr lub odmulacz oraz usunąć z przewodów instalacji zanieczyszczenia i pozostałości po spawaniu. Zanieczyszczenia mogą obniżyć trwałość i niezawodność zaworu.
• Zawór musi być otwarty podczas płukania instalacji oraz podczas próby ciśnieniowej. Zamknięty zawór może ulec uszkodzeniu wskutek silnego uderzenia hydraulicznego.
• Podczas uruchomienia należy sprawdzić, czy nastawa przepływu odpowiada wymaganiom projektowym; w razie potrzeby należy skorygować nastawę zgodnie z dokumentacją producenta.
• Pokrętło sterowania ręcznego służy do uruchomienia i zabezpieczenia mechanizmu nastawy; nie jest przeznaczone do długotrwałej obsługi ręcznej.
• Jeżeli zawór współpracuje z siłownikiem, przed montażem siłownika należy ustawić wymaganą wartość przepływu. Siłowniki SSA.. i SAY.. mogą być montowane poziomo do 90°, nigdy w dół; siłowniki STA.. i STP.. mogą być montowane w dowolnej pozycji.
• Nie izolować mocowania siłownika, ponieważ konieczna jest cyrkulacja powietrza.
• Produkt nie wymaga konserwacji, jednak grzybka zaworu, wrzeciona, nastawy przepływu, membrany i innych elementów wewnętrznych nie wolno demontować.
• Przed pracami serwisowymi należy wyłączyć pompę, odłączyć zasilanie elektryczne siłownika, zamknąć zawory odcinające, całkowicie obniżyć ciśnienie w instalacji i odczekać do jej ostygnięcia.
• Ze względu na napiętą sprężynę powrotną rozbieranie zaworu może spowodować obrażenia wskutek szybko poruszających się części. Demontaż zaworu z naprężoną sprężyną powrotną może wykonywać wyłącznie wykwalifikowany personel.
• Dławica uszczelniająca nie podlega wymianie. W przypadku nieszczelności należy wymienić cały zawór.
• Produkt nie może być utylizowany z odpadami komunalnymi. Utylizację należy przeprowadzić zgodnie z lokalnymi przepisami dotyczącymi złomowania i ochrony środowiska.
