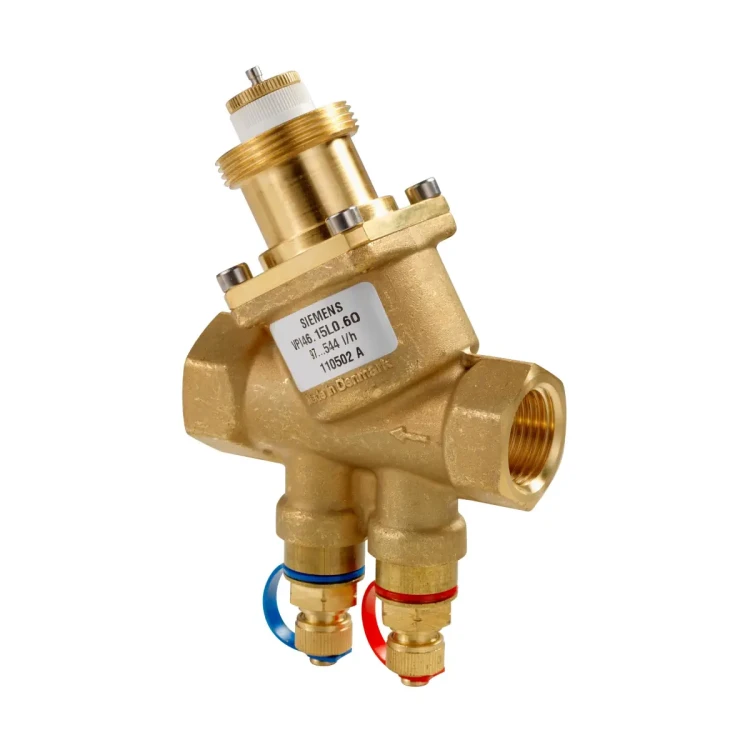

VPI46.25F3.6Q Zawór PICV gwintowany, PN25, DN25, V100 3609 [l/h], współpracuje z SSA.., STA.., STP.., SUE21P, przyłącza Rp1

Siemens VPI46.25F3.6Q to zawór regulacyjny niezależny od ciśnienia (PICV) ACVATIX™ z wbudowanym regulatorem różnicy ciśnienia, przeznaczony do regulacji po stronie wody oraz automatycznego hydraulicznego zrównoważenia urządzeń końcowych w instalacjach HVAC. Wersja Q posiada dwa punkty pomiaru ciśnienia (P+ i P-), co ułatwia pomiar różnicy ciśnienia Δp na zaworze. Model VPI46.25F3.6Q ma średnicę DN 25 oraz gwint wewnętrzny Rp 1 i umożliwia nastawę maksymalnego przepływu w zakresie 600…3609 l/h.

Najważniejsze cechy

• Producent: Siemens
• Model: VPI46.25F3.6Q
• Typ: zawór regulacyjny niezależny od ciśnienia (PICV) z wbudowanym regulatorem różnicy ciśnienia
• Zastosowanie: pomieszczenia, strefy oraz instalacje wentylacyjne i klimatyzacyjne (HVAC); obiegi zamknięte
• Średnica nominalna: DN 25
• Przyłącza instalacji: gwint wewnętrzny Rp 1 (ISO 7-1)
• Nastawiany przepływ (przy H100): 600…3609 l/h
• Charakterystyka zaworu: liniowa
• Skok nominalny (DN 25…32): 5,5 mm
• Punkty pomiaru ciśnienia: tak (P+ – czerwona opaska, P- – niebieska opaska)
• Ciśnienie nominalne: PN 25
• Dopuszczalna temperatura czynnika: 1…120°C (dla zaworu z siłownikiem)
• Dopuszczalne czynniki: woda grzewcza niskiej i średniej temperatury, woda chłodnicza, woda z dodatkami przeciwzamarzaniowymi (zalecenie: jakość wody wg VDI 2035)

Zastosowanie

VPI46.25F3.6Q jest przeznaczony do regulacji i stabilizacji przepływu wody w instalacjach ogrzewania i chłodzenia, w szczególności do pracy z urządzeniami końcowymi (np. klimakonwektory, urządzenia indukcyjne, wymienniki ciepła). Dzięki wbudowanemu regulatorowi różnicy ciśnienia zawór utrzymuje nastawiony przepływ w szerokim zakresie warunków pracy, wspierając poprawne zrównoważenie hydrauliczne instalacji.

Budowa i zasada działania

Czynnik wpływa do zaworu przez króciec wlotowy i przechodzi przez otwór o zmiennej nastawie, powiązany z tarczą z podziałką, która służy do ustawienia wymaganego maksymalnego przepływu objętościowego. Następnie czynnik przepływa przez zawór regulacyjny przepływu o charakterystyce liniowej, sterowany siłownikiem. Przed opuszczeniem zaworu medium przechodzi przez wbudowany mechaniczny regulator różnicy ciśnienia, który zapewnia utrzymanie ustawionej wartości przepływu w zakresie roboczym.

Punkty pomiaru ciśnienia (wersja Q)

• P+ (czerwona opaska) i P- (niebieska opaska) umożliwiają pomiar różnicy ciśnienia Δp na zaworze PICV.
• Do pomiaru można wykorzystać elektroniczny manometr ALE10.
• Przyłącza na korpusie zaworu (P/T): G ¼”; iglice: 2 mm × 40 mm.

Współpracujące siłowniki (DN 15…32)

• SSA..
• SSD..UT
• STA..65.. / STP..65..
• SUA21/3P
• SUE21P

Dane techniczne

• Ciśnienie nominalne: PN 25 (wg EN 1333)
• Dopuszczalne ciśnienie robocze: 2500 kPa (25 bar) (wg ISO 7628 / EN 1333)
• Maks. różnica ciśnienia: 800 kPa
• Charakterystyka: liniowa (wg VDI/VDE 2173)
• Poziom nieszczelności: ogólnie klasa IV (0…0,01% przepływu objętościowego V100) wg EN 1349
• Poziom nieszczelności (DN 25…32 z STA..3..): klasa III (0…0,1% przepływu objętościowego V100) wg EN 1349
• Średnia dokładność przepływu: ±10% od Δpmin do 2,5 × Δpmin; ±5% od 2,5 × Δpmin do 800 kPa
• Nastawiany przepływ (przy H100): 600…3609 l/h
• Temperatura czynnika: 1…120°C (dla zaworu z siłownikiem)
• Dopuszczalna temperatura otoczenia: 1…50°C

Materiały

• Korpus zaworu, przyłącza, dławica i punkty pomiaru ciśnienia: mosiądz kuty na gorąco odporny na odcynkowanie (DZR), CW602N
• Trzpień, sprężyna: stal nierdzewna
• Element nastawy przepływu zaworu: PTFE, PPO, POM C i ABS
• Regulator: PPS
• Uszczelki: EPDM 281 (O-ring)

Połączenia i montaż

• Przyłącza gwintowe: Rp (gwint wewnętrzny) wg ISO 7-1
• Przyłącze siłownika (DN 10…32): M30 × 1,5 mm
• Kierunek przepływu: obowiązkowy (zgodnie ze strzałką na korpusie zaworu)
• Zalecenie montażowe: montować na powrocie (niższa temperatura korzystnie wpływa na trwałość uszczelnienia trzpienia)
• Zalecenie instalacyjne: przed zaworem zastosować filtr lub odmulacz; usunąć zanieczyszczenia z instalacji
• Izolacja: nie izolować mocowania siłownika (wymagana cyrkulacja powietrza)

Nastawa wstępna i uruchomienie (DN 10…32)

• Nastawa fabryczna: zawór jest otwarty (zawór musi być otwarty podczas płukania instalacji).
• Zamykanie ręczne: obracać pokrętło sterowania ręcznego zgodnie z ruchem wskazówek zegara.
• Nastawa wstępna przepływu: zdjąć pokrętło sterowania ręcznego, poluzować radełkowaną nakrętkę, ustawić wartość na tarczy białym pokrętłem, a następnie ręcznie dokręcić radełkowaną nakrętkę.
• Ważne: zawory muszą być uruchamiane z poprawnie zamontowanym pokrętłem sterowania ręcznego lub siłownikiem.

Podsumowanie

Siemens VPI46.25F3.6Q to zawór PICV DN 25 z gwintem wewnętrznym Rp 1, umożliwiający nastawę maksymalnego przepływu 600…3609 l/h. Wbudowany regulator różnicy ciśnienia wspiera stabilną regulację i zrównoważenie hydrauliczne, a wersja Q z punktami P+ / P- ułatwia pomiary i uruchomienie instalacji. To rozwiązanie przeznaczone do nowoczesnych układów ogrzewania i chłodzenia w pomieszczeniach oraz strefach HVAC.
