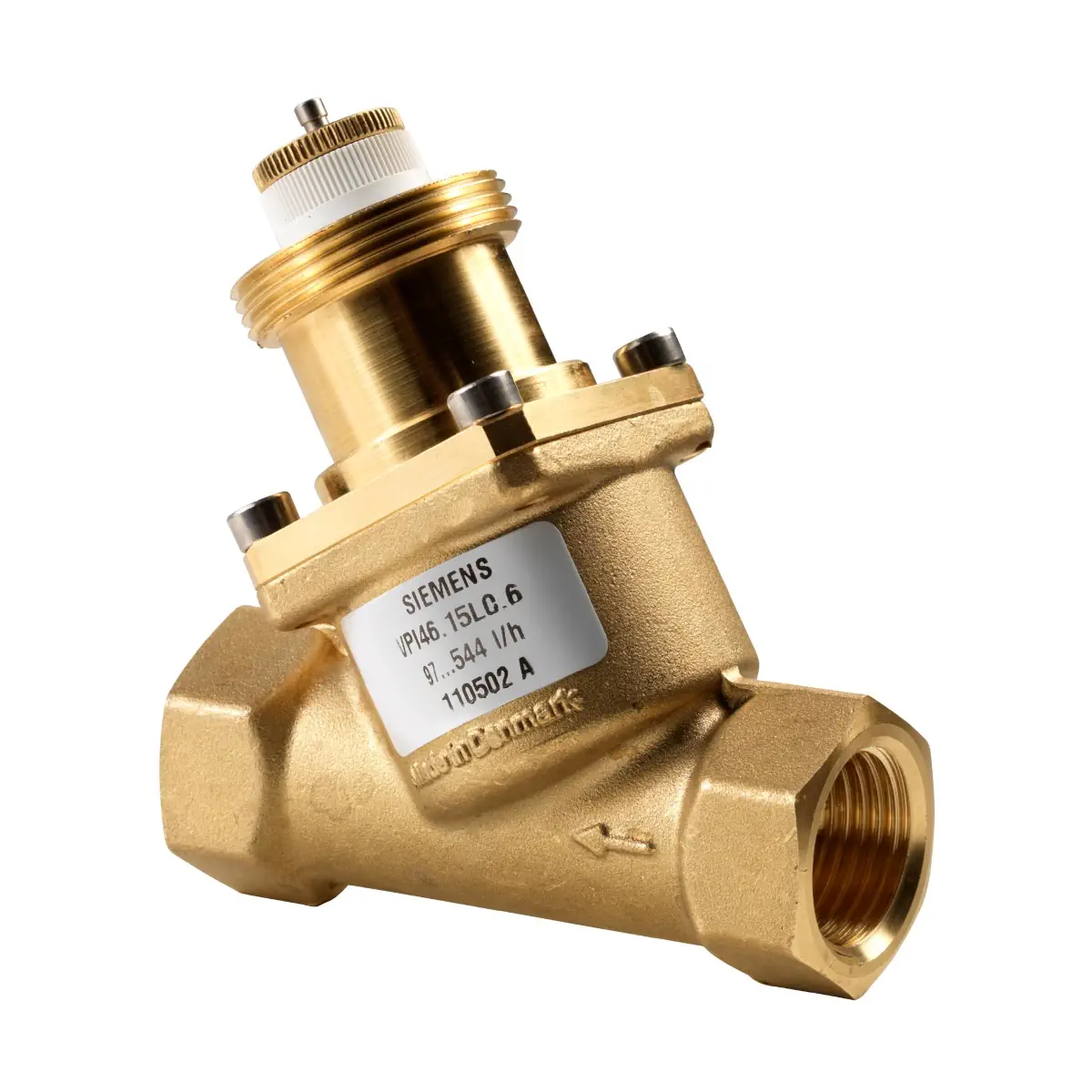

VPI46.25F1.8 Zawór Kombi gwintowany, PN25, DN25, V100 1800 l/h, współpracuje z SSA.., przyłącza Rp1

VPI46.25F1.8 to zawór regulacyjny niezależny od ciśnienia (PICV) z serii Siemens ACVATIX™, przeznaczony do wodnych instalacji wentylacyjnych, klimatyzacyjnych oraz grzewczych. Zawór posiada wbudowany regulator różnicy ciśnienia, dzięki czemu utrzymuje ustawiony przepływ objętościowy w szerokim zakresie warunków pracy, wspierając jednocześnie automatyczne zrównoważenie hydrauliczne odbiorników (np. klimakonwektorów, urządzeń indukcyjnych, wymienników ciepła) w obiegach zamkniętych.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VPI46.25F1.8
• Typ: zawór regulacyjny niezależny od ciśnienia (PICV) z wbudowanym regulatorem Δp
• Średnica nominalna: DN 25
• Przyłącza: gwint wewnętrzny Rp 1 (ISO 7-1)
• Ciśnienie nominalne: PN 25
• Dopuszczalne ciśnienie robocze: 2500 kPa (25 bar)
• Zakres nastawy przepływu (przy całkowicie otwartym zaworze): 260…1670 l/h
• Charakterystyka zaworu: liniowa (wg VDI/VDE 2173)
• Skok nominalny (DN 25…32): 5,5 mm
• Dopuszczalna temperatura czynnika: 1…120°C (dla zaworu z siłownikiem)
• Dopuszczalna temperatura otoczenia: 1…50°C
• Materiały (DN 10…32): korpus z mosiądzu kutego na gorąco odpornego na odcynkowanie (DZR, CW602N)
• Materiały elementów wewnętrznych: trzpień i sprężyna – stal nierdzewna; uszczelki – EPDM
• Przyłącze siłownika: M30 × 1,5 mm (DN 10…32)
• Wykonanie: model bez przyłączy pomiaru ciśnienia P/T

Zastosowanie

• Instalacje wentylacyjne i klimatyzacyjne – regulacja po stronie wody oraz automatyczne zrównoważenie hydrauliczne urządzeń końcowych.
• Instalacje ogrzewania i chłodzenia w strefach (np. apartamenty, pojedyncze pomieszczenia, niezależne obiegi strefowe).
• Wyłącznie do obiegów zamkniętych.

Budowa i działanie

Czynnik wpływa do zaworu przez króciec wlotowy, a następnie przepływa przez otwór o zmiennej nastawie ustawiany na tarczy z podziałką, co pozwala określić maksymalny przepływ. Dalej medium przechodzi przez zawór regulacyjny przepływu o charakterystyce liniowej. Przed wylotem z zaworu czynnik przepływa przez wbudowany mechaniczny regulator różnicy ciśnienia, który utrzymuje warunki pracy umożliwiające zachowanie ustawionego przepływu w zakresie roboczym.

Nastawa i sterowanie ręczne (DN 10…32)

• Zawór posiada fabrycznie zamontowane pokrętło sterowania ręcznego, wykorzystywane podczas uruchomienia.
• Nastawa fabryczna: zawór dostarczany jest w położeniu otwartym i musi pozostać otwarty podczas płukania instalacji.
• Aby zamknąć zawór pokrętłem, należy obracać je zgodnie z ruchem wskazówek zegara.
• Pokrętło nie jest przeznaczone do długotrwałej obsługi ręcznej.

Współpracujące siłowniki

VPI46.25F1.8 współpracuje z siłownikami elektromechanicznymi lub elektrotermicznymi dla zaworów DN 15…32, m.in. z rodzin: SSA.., SSD..UT, STA..65.. / STP..65.., SUA21/3P, SUE21P.

Ważne zalecenia montażowe

• Obowiązkowy kierunek przepływu zgodny ze strzałką na korpusie zaworu.
• Zalecany montaż na powrocie (niższa temperatura sprzyja trwałości uszczelnienia trzpienia).
• Przed zaworem zalecany jest filtr lub odmulacz; instalację należy oczyścić z zanieczyszczeń (np. pozostałości po spawaniu).
• Nie izolować mocowania siłownika – musi być zapewniona cyrkulacja powietrza.
• Zawory muszą być uruchamiane z prawidłowo zamontowanym pokrętłem sterowania ręcznego lub siłownikiem; podczas płukania i próby ciśnieniowej zawory PICV muszą być otwarte.

Dane techniczne (kluczowe)

• PN: 25
• Dopuszczalne ciśnienie robocze: 2500 kPa (25 bar)
• Charakterystyka: liniowa
• Poziom nieszczelności: klasa IV (0…0,01% V100) wg EN 1349; dla DN 25…32 z siłownikami STA..3..: klasa III (0…0,1% V100)
• Zakres nastawy przepływu (H100): 260…1670 l/h
• Temperatura czynnika: 1…120°C (dla zaworu z siłownikiem)
• Temperatura otoczenia: 1…50°C
• Dopuszczalne czynniki: woda grzewcza niskiej i średniej temperatury, woda chłodnicza, woda z dodatkami przeciwzamarzaniowymi (zalecenie jakości wody wg VDI 2035)
• Materiał korpusu (DN 10…32): mosiądz DZR (CW602N)
• Gwint przyłączeniowy: Rp 1
• Przyłącze siłownika: M30 × 1,5 mm

Podsumowanie

Siemens VPI46.25F1.8 to zawór PICV DN 25 z gwintem wewnętrznym Rp 1, umożliwiający precyzyjną regulację i jednoczesne zrównoważenie hydrauliczne odbiorników w instalacjach HVAC. Wbudowany regulator różnicy ciśnienia, liniowa charakterystyka oraz regulowany zakres przepływu 260…1670 l/h czynią go praktycznym rozwiązaniem do sterowania wodą grzewczą i chłodniczą w obiegach zamkniętych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony do instalacji HVAC w obiegach zamkniętych, wyłącznie do dopuszczalnych czynników: woda grzewcza niskiej temperatury, woda lodowa oraz woda z dodatkami przeciwzamarzaniowymi. Zalecana jakość wody wg VDI 2035.
• Zawór ciśnieniowy PN25. Dopuszczalne ciśnienie robocze wynosi 2500 kPa (25 bar), a maksymalna dopuszczalna różnica ciśnienia 600 kPa. Przekroczenie tych wartości może spowodować uszkodzenie zaworu lub instalacji.
• Montaż, uruchomienie, demontaż i serwis wykonywać wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta oraz lokalnymi przepisami.
• Przed pracami serwisowymi należy wyłączyć pompę, odłączyć zasilanie elektryczne współpracujących urządzeń, zamknąć zawory odcinające, całkowicie obniżyć ciśnienie w instalacji i odczekać do jej pełnego ostygnięcia.
• Nie demontować elementów zaworu takich jak grzybek, wrzeciono, nastawa przepływu, membrana ani dławica uszczelniająca. Dławica uszczelniająca nie podlega wymianie; w przypadku nieszczelności należy wymienić cały zawór.
• Podczas demontażu zachować szczególną ostrożność. Z powodu napiętej sprężyny rozbieranie zaworu może spowodować obrażenia wskutek szybko poruszających się części.
• Podczas płukania instalacji oraz próby ciśnieniowej zawór musi pozostawać otwarty. Silne uderzenia hydrauliczne mogą uszkodzić zamknięty zawór.
• Przestrzegać obowiązkowego kierunku przepływu oznaczonego strzałką na korpusie zaworu. Nieprawidłowy montaż może spowodować nieprawidłową pracę lub uszkodzenie instalacji.
• Przed zaworem należy zamontować filtr lub odmulacz oraz usunąć z instalacji zanieczyszczenia i pozostałości po pracach montażowych, np. po spawaniu.
• Zawór należy montować zgodnie z dokumentacją producenta. Siłowniki SSA.. i SAY.. mogą być montowane poziomo do 90°, nigdy skierowane w dół.
• Nie izolować mocowania siłownika; konieczna jest cyrkulacja powietrza.
• Produkt nie może być utylizowany z odpadami komunalnymi. Utylizację należy przeprowadzić zgodnie z lokalnymi przepisami dotyczącymi odpadów technicznych i materiałowych.
• Dla modelu VPI46.25F1.8 dokumentacja wskazuje brak oznakowania CE w zakresie PED dla tego wariantu (ogólnie uznana praktyka inżynierska, art. 4 ust. 3 PED 2014/68/UE).
