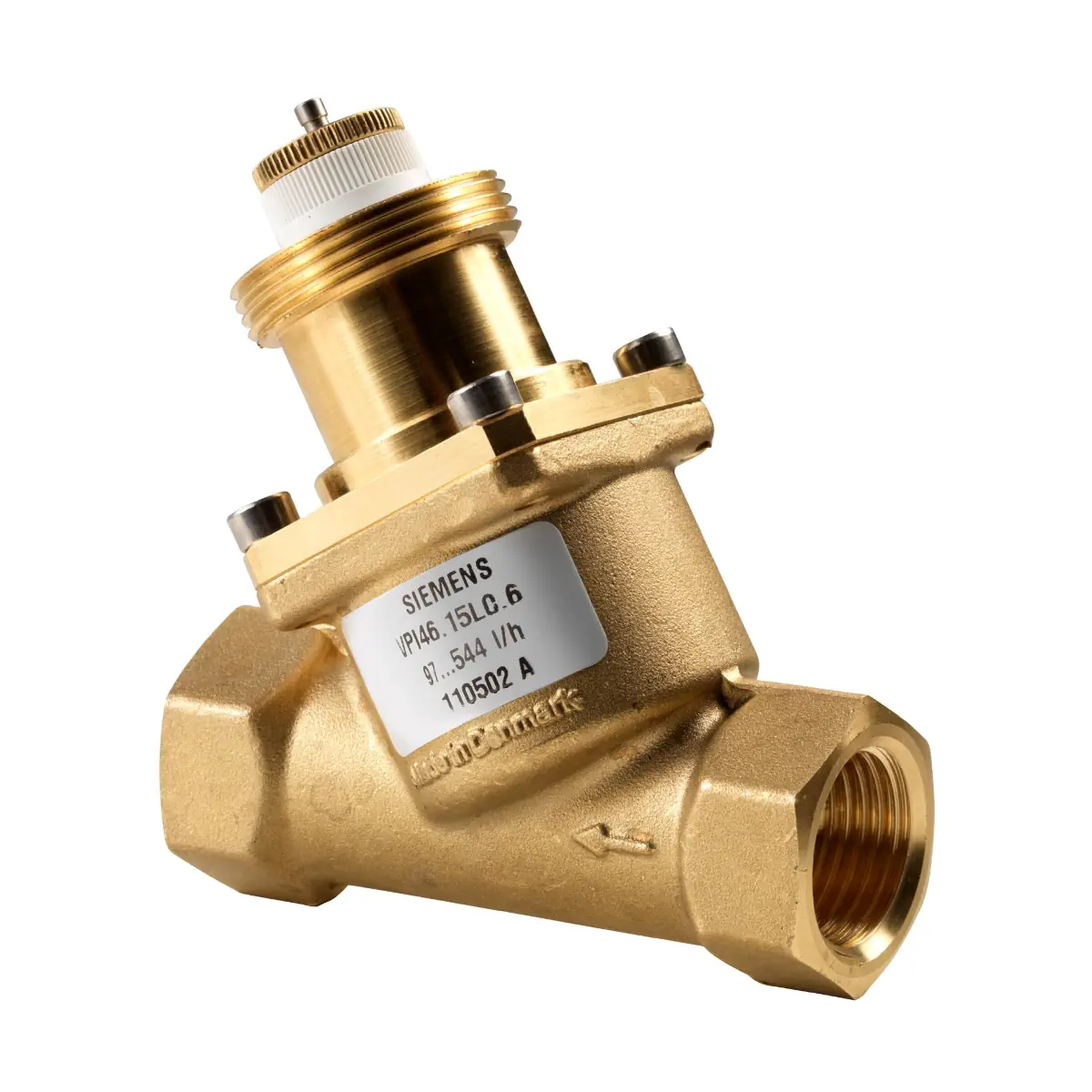

VPI46.15L0.4 Zawór PICV gwintowany, PN25, DN15, V100 370 [l/h], współpracuje z SSA.., STA.., STP.., SUE21P, przyłącza Rp½

VPI46.15L0.4 to zawór regulacyjny niezależny od ciśnienia (PICV) z serii Siemens ACVATIX™, przeznaczony do wodnych instalacji HVAC w pomieszczeniach i strefach. Zawór posiada wbudowany mechaniczny regulator różnicy ciśnienia, dzięki czemu utrzymuje ustawiony przepływ w szerokim zakresie ciśnień w instalacji. Model VPI46.15L0.4 ma DN 15, gwint wewnętrzny Rp ½ (ISO 7-1) oraz umożliwia nastawę maksymalnego przepływu w zakresie 65…370 l/h (tarcza nastawy).

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VPI46.15L0.4
• Typ: zawór regulacyjny PICV (z wbudowanym regulatorem różnicy ciśnienia)
• Średnica nominalna: DN 15
• Przyłącza: gwint wewnętrzny Rp ½ (ISO 7-1)
• Zakres nastawy przepływu (przy H100): 65…370 l/h
• Charakterystyka: liniowa (wg VDI/VDE 2173)
• Skok nominalny (H100): 5 mm
• Ciśnienie nominalne: PN 25
• Maks. różnica ciśnienia (Δpmax): 800 kPa
• Minimalna różnica ciśnienia (Δpmin): zależna od nastawy; dla zakresu 65…370 l/h wynosi orientacyjnie ok. 14,6…17,2 kPa
• Dopuszczalna temperatura czynnika: 1…120°C (dla siłownika SUE21P: 1…110°C)
• Dopuszczalne czynniki: woda grzewcza niskiej i średniej temperatury, woda chłodnicza, woda z dodatkami przeciwzamarzaniowymi (zalecenie jakości wody: VDI 2035)
• Korpus: mosiądz kuty na gorąco odporny na odcynkowanie (DZR), CW602N
• Poziom nieszczelności: klasa IV (wg EN 1349)

Zastosowanie

VPI46.15L0.4 jest przeznaczony do regulacji po stronie wody oraz automatycznego zrównoważenia hydraulicznego urządzeń końcowych w instalacjach ogrzewania i chłodzenia, m.in. klimakonwektorów, urządzeń indukcyjnych czy wymienników ciepła. Zawór jest przeznaczony do obiegów zamkniętych.

Budowa i zasada działania (PICV)

• Czynnik wpływa do zaworu przez króciec A i przechodzi przez otwór o zmiennej nastawie, ustawiany tarczą (nastawa maksymalnego przepływu).
• Następnie przepływa przez zawór regulacyjny przepływu o charakterystyce liniowej i skoku nominalnym 5 mm, sterowany siłownikiem.
• Przed wylotem z zaworu czynnik przechodzi przez wbudowany regulator różnicy ciśnienia, który utrzymuje warunki pracy tak, aby przepływ odpowiadał nastawie w całym zakresie roboczym.

Nastawa przepływu (DN 10…32)

Maksymalny przepływ ustawia się na tarczy nastawy. Dla modelu VPI46.15L0.4 zakres nastawy obejmuje 65…370 l/h.

• Zdjąć pokrętło sterowania ręcznego z zaworu.
• Poluzować radełkowaną nakrętkę.
• Ustawić żądaną wartość na tarczy za pomocą białego pokrętła.
• Ręcznie dokręcić radełkowaną nakrętkę.

Sterowanie ręczne i nastawa fabryczna

• Dla DN 10…32 pokrętło sterowania ręcznego jest montowane fabrycznie – zabezpiecza trzpień i mechanizm nastawy oraz umożliwia ręczne sterowanie podczas uruchomienia.
• Nastawa fabryczna: zawór jest otwarty i powinien pozostać otwarty podczas płukania instalacji.
• Aby zamknąć zawór ręcznie, pokrętło należy obracać zgodnie z ruchem wskazówek zegara.
• Pokrętło nie jest przeznaczone do długotrwałej obsługi ręcznej.

Siłownik współpracujący

• Dedykowany siłownik (wg zestawienia typów dla VPI46.15L0.4): SUE21P
• Zasilanie siłownika: 230 V AC
• Skok siłownika: 5 mm
• Kabel podłączeniowy: 0,8 m
• Maks. dopuszczalna różnica ciśnienia przy zamykaniu (Δps) dla SUE21P: 600 kPa
• Przyłącze siłownika na zaworze: M30 × 1,5 mm

Dane techniczne

• PN: 25 (wg EN 1333)
• Dopuszczalne ciśnienie robocze: 2500 kPa (25 bar) (wg ISO 7628 / EN 1333)
• Δpmax: 800 kPa
• Charakterystyka zaworu: liniowa (wg VDI/VDE 2173)
• Średnia dokładność przepływu: ±10% od Δpmin do 2,5 × Δpmin; ±5% od 2,5 × Δpmin do 800 kPa
• Dopuszczalna temperatura otoczenia: 1…50°C
• Skok nominalny zaworu (H100): 5 mm
• Materiały:
  • Korpus / przyłącza / dławica: mosiądz DZR (CW602N)
  • Trzpień i sprężyna: stal nierdzewna
  • Regulator: PPS
  • Elementy nastawy przepływu: PTFE, PPO, POM C, ABS
  • Uszczelki: EPDM 281 (O-ring)

Montaż i uruchomienie

• Kierunek przepływu wskazany strzałką na korpusie jest obowiązkowy.
• Zalecany montaż na powrocie (niższa temperatura sprzyja trwałości uszczelnienia trzpienia).
• Zalecany jest montaż filtra lub odmulacza przed zaworem oraz usunięcie zanieczyszczeń z instalacji.
• Nie izolować mocowania siłownika – wymagana jest cyrkulacja powietrza.
• Zawór musi być uruchamiany z poprawnie zamontowanym pokrętłem sterowania ręcznego lub siłownikiem.
• Zawory PICV muszą być otwarte podczas płukania i próby ciśnieniowej instalacji; unikać silnych uderzeń ciśnienia.
• Nie przekraczać Δpmax = 800 kPa na zaworze.

Podsumowanie

Siemens VPI46.15L0.4 to kompaktowy zawór PICV DN 15 z przyłączami Rp ½, umożliwiający precyzyjną regulację i automatyczne równoważenie hydrauliczne w instalacjach HVAC. Zakres nastawy 65…370 l/h, skok 5 mm, wykonanie z mosiądzu DZR oraz współpraca z siłownikiem SUE21P sprawiają, że jest to praktyczne rozwiązanie do stabilnej regulacji przepływu niezależnie od wahań ciśnienia w instalacji.
