VPI46.20F1.8 Zawór PICV gwintowany, PN25, DN20, V100 1800 [l/h], współpracuje z SSA.., STA.., STP.., SUE21P, przyłącza Rp¾
Wystaw opinię o produkcie

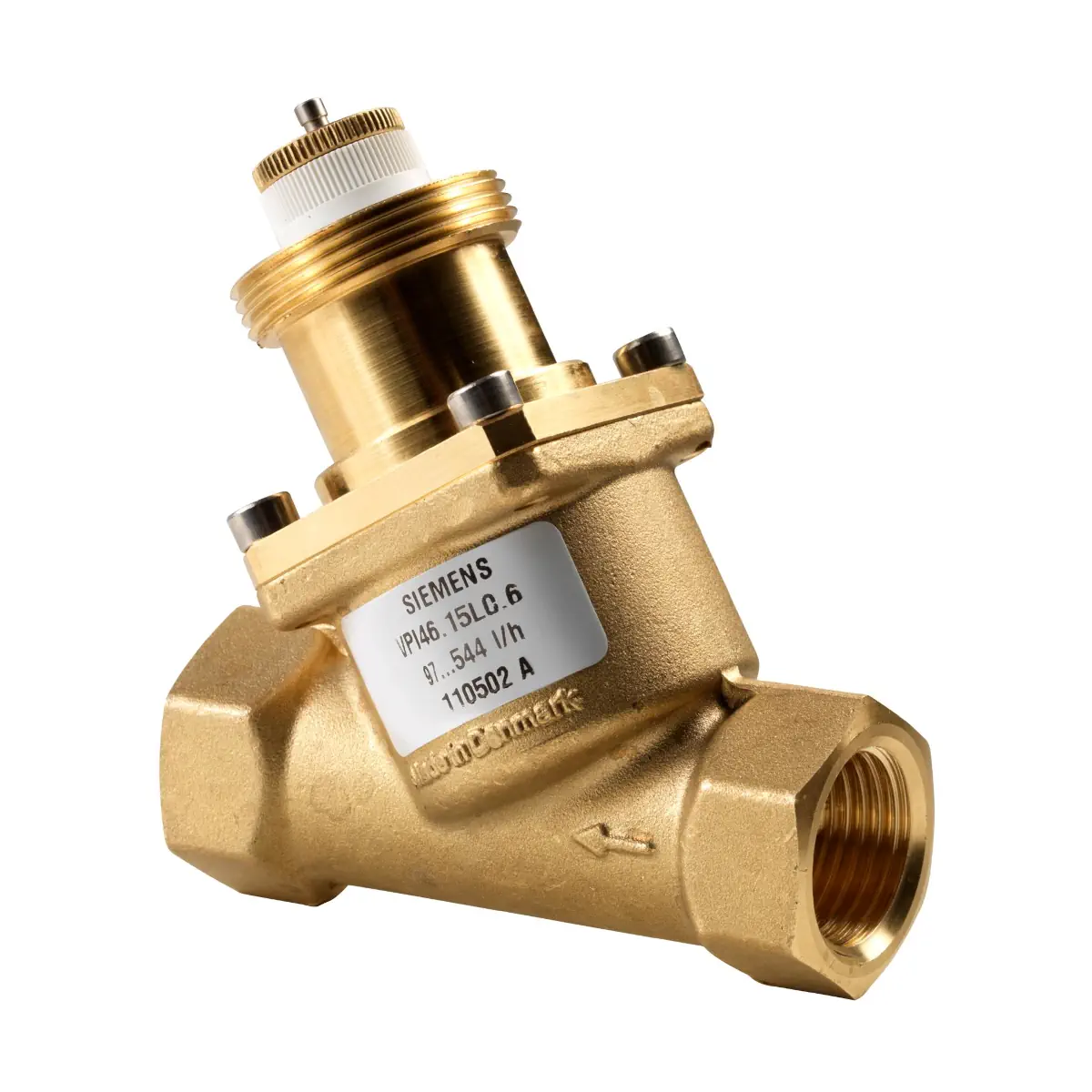

Siemens VPI46.20F1.8 z serii ACVATIX™ to zawór regulacyjny niezależny od ciśnienia (PICV) do instalacji HVAC, który jednocześnie reguluje przepływ i automatycznie równoważy hydraulikę odbiorników. W wykonaniu DN20 z gwintem wewnętrznym Rp ¾ ma wbudowany mechaniczny regulator różnicy ciśnienia oraz nastawę maksymalnego przepływu na tarczy w zakresie 300–1800 l/h. Pracuje w obiegach zamkniętych do PN25 i nie posiada króćców pomiarowych P/T.
Kod produktu: VPI46.20F1.8
Paczkomat InPost - 0,00 zł
Odbiór osobisty - 0,00 zł
Opis
VPI46.20F1.8 to zawór regulacyjny niezależny od ciśnienia (PICV) z serii Siemens ACVATIX™, przeznaczony do precyzyjnej regulacji po stronie wody oraz automatycznego hydraulicznego zrównoważenia odbiorników w instalacjach HVAC. Model ten posiada wbudowany mechaniczny regulator różnicy ciśnienia oraz gwint wewnętrzny Rp ¾, a maksymalny przepływ ustawiany jest z pomocą tarczy nastawy. Wersja VPI jest wykonaniem bez punktów pomiaru ciśnienia P/T.
Najważniejsze cechy
- Producent: Siemens
- Seria / typ: ACVATIX™ PICV (zawór regulacyjny niezależny od ciśnienia)
- Model: VPI46.20F1.8
- Symbol magazynowy: S55264-V207
- Średnica nominalna: DN 20
- Przyłącza: gwint wewnętrzny Rp ¾ wg ISO 7-1
- Zakres nastawianego przepływu (przy H100): od 300 l/h do 1800 l/h
- Skok nominalny (H100): 5,5 mm
- Wbudowany regulator różnicy ciśnienia – utrzymuje nastawiony przepływ w zakresie pracy niezależnie od ciśnienia wlotowego
- Charakterystyka zaworu: liniowa wg VDI/VDE 2173
- Poziom nieszczelności: klasa IV (0…0,01% V̇100) wg EN 1349
- Ciśnienie nominalne: PN 25 wg EN 1333
- Maks. dopuszczalne ciśnienie robocze: 2500 kPa (25 bar) wg ISO 7628 / EN 1333
- Dopuszczalna temperatura czynnika: 1…120 °C (dla zaworu z siłownikiem)
- Wersja bez przyłączy pomiaru ciśnienia P/T (brak króćców P+ / P-)
Zastosowanie
VPI46.20F1.8 jest przeznaczony do instalacji wentylacyjnych i klimatyzacyjnych oraz układów ogrzewania i chłodzenia, gdzie wymagana jest jednocześnie regulacja przepływu i stałe zrównoważenie hydrauliczne urządzeń końcowych.
- regulacja po stronie wody i automatyczne zrównoważenie np. klimakonwektorów, urządzeń indukcyjnych, wymienników ciepła,
- zastosowania strefowe (np. apartamenty, pojedyncze pomieszczenia, niezależne systemy ogrzewania),
- do obiegów zamkniętych.
Budowa i działanie (PICV)
Czynnik wpływa do zaworu przez króciec wlotowy, przepływa przez otwór o zmiennej nastawie powiązany z tarczą nastawy, następnie przez zawór regulacyjny przepływu, a na końcu przez wbudowany regulator różnicy ciśnienia. Regulator utrzymuje stałą różnicę ciśnienia na torze regulacyjnym, co pozwala zachować nastawiony przepływ w całym zakresie roboczym.
Nastawa przepływu
- Maksymalny przepływ ustawiany jest na tarczy z podziałką (nastawa wstępna przepływu).
- V̇100 (H100): 1800 l/h
- Najmniejszy nastawiany przepływ (H100): 300 l/h
- Minimalna wymagana różnica ciśnienia Δpmin zależy od nastawy i (dla wariantów 1800 l/h) wynosi od ok. 15,3 kPa do 39,4 kPa (brakujące wartości należy interpolować).
- Dla wariantów 1800 l/h zakres nastaw 0,2 / 0,4 / 0,5 jest niedopuszczalny.
Sterowanie ręczne (DN 10…32)
- Zawór jest fabrycznie wyposażony w pokrętło sterowania ręcznego, które zabezpiecza trzpień i mechanizm nastawy oraz umożliwia ręczne sterowanie podczas uruchomienia.
- Nastawa fabryczna: zawór jest otwarty; podczas płukania instalacji zawór musi pozostać otwarty.
- Aby zamknąć zawór: obracać pokrętło zgodnie z ruchem wskazówek zegara.
- Pokrętło nie jest przeznaczone do długotrwałej obsługi ręcznej.
Siłowniki współpracujące (DN 15…32)
VPI46.20F1.8 współpracuje z siłownikami elektromechanicznymi lub elektrotermicznymi Siemens dla zakresu DN 15…32:
- SSA..
- SSD..
- STA..65.. / STP..65..
- SUA21/3P
- SUE21P
Materiały i przyłącza
- Korpus zaworu (DN 10…32): mosiądz kuty na gorąco odporny na odcynkowanie (DZR), CW602N
- Trzpień, sprężyna: stal nierdzewna
- Element nastawy przepływu: PTFE, PPO, POM C i ABS
- Regulator: PPS
- Uszczelki: EPDM 281 (O-ring)
- Przyłącze siłownika (DN 10…32): M30 × 1,5 mm
Parametry pracy
- Dopuszczalne czynniki: woda grzewcza niskiej i średniej temperatury, woda chłodnicza, woda z dodatkami przeciwzamarzaniowymi (zalecenie: jakość wody wg VDI 2035)
- Dopuszczalna temperatura otoczenia: 1…50 °C
- Maks. różnica ciśnienia Δpmax na zaworze PICV: 800 kPa
- Średnia dokładność przepływu: ±10% od Δpmin do 2,5 × Δpmin; ±5% od 2,5 × Δpmin do 800 kPa
Montaż i uruchomienie – kluczowe zasady
- Obowiązuje kierunek przepływu wskazany strzałką na korpusie zaworu.
- Zalecany montaż na powrocie (niższe temperatury – korzystne dla trwałości uszczelnienia trzpienia).
- Przed zaworem zalecany jest filtr lub odmulacz; należy usunąć zanieczyszczenia z instalacji.
- Zawór musi być otwarty podczas płukania i próby ciśnieniowej instalacji.
- Zawory muszą być uruchamiane z poprawnie zamontowanym pokrętłem sterowania ręcznego lub siłownikiem.
Konserwacja
- Zawór nie wymaga konserwacji.
- Elementów wewnętrznych (grzybka, wrzeciona, nastawy przepływu, membrany itd.) nie można demontować.
- Dławica uszczelniająca nie podlega wymianie; w razie nieszczelności należy wymienić cały zawór.
Podsumowanie
Siemens VPI46.20F1.8 to zawór PICV DN 20 z gwintem wewnętrznym Rp ¾, umożliwiający jednocześnie regulację i automatyczne zrównoważenie hydrauliczne w obiegach zamkniętych HVAC. Dzięki wbudowanemu regulatorowi różnicy ciśnienia oraz nastawie maksymalnego przepływu na skali, zapewnia stabilny przepływ do 1800 l/h w szerokim zakresie warunków pracy instalacji.
Certyfikaty i ostrzeżenia bezpieczeństwa
- Zawór regulacyjny ciśnieniowo niezależny do instalacji zamkniętych. Produkt przeznaczony do stosowania w instalacjach wentylacji, klimatyzacji oraz ogrzewania po stronie wodnej.
- Dla modelu VPI46.20F1.8 dopuszczalne jest stosowanie wyłącznie z mediami wskazanymi przez producenta: woda grzewcza niskotemperaturowa, woda lodowa oraz woda z dodatkiem środka przeciwzamarzaniowego.
- Dopuszczalna temperatura medium: 1…120°C przy pracy z odpowiednim siłownikiem zgodnym z dokumentacją producenta.
- Dopuszczalne ciśnienie robocze wynosi 2500 kPa (25 bar). Maksymalne dopuszczalne ciśnienie różnicowe na torze regulacyjnym zaworu nie może przekraczać 800 kPa.
- Montaż, uruchomienie i serwis należy wykonywać zgodnie z dokumentacją producenta oraz obowiązującymi krajowymi przepisami bezpieczeństwa. Nieprzestrzeganie przepisów może prowadzić do obrażeń ciała i szkód materialnych.
- Kierunek przepływu oznaczony strzałką na korpusie zaworu jest obowiązkowy. Nieprawidłowy montaż względem kierunku przepływu może spowodować nieprawidłową pracę lub uszkodzenie zaworu.
- Zalecany montaż w przewodzie powrotnym instalacji, gdzie temperatura jest niższa i gdzie dławica uszczelniająca jest mniej narażona na obciążenia.
- Przed zaworem zaleca się montaż filtra lub osadnika zanieczyszczeń. Przed uruchomieniem należy usunąć zanieczyszczenia, opiłki i pozostałości po spawaniu z rur oraz armatury.
- W czasie płukania instalacji oraz próby ciśnieniowej zawór PICV musi pozostawać otwarty. Silne uderzenia hydrauliczne mogą uszkodzić zamknięty zawór.
- Uruchomienie zaworu wolno przeprowadzać wyłącznie z prawidłowo zamontowanym pokrętłem ręcznym lub siłownikiem. Silne skoki ciśnienia mogą uszkodzić zamknięty zawór.
- Pokrętło ręczne służy wyłącznie do czynności uruchomieniowych i nastawczych. Nie jest przeznaczone do stałej, długotrwałej obsługi ręcznej.
- Przed montażem siłownika należy ustawić wymaganą nastawę przepływu zgodnie z tabelami producenta. Podczas uruchomienia należy sprawdzić, czy aktualna nastawa odpowiada wartości projektowej; może być wymagana jej korekta.
- Zawór jest elementem bezobsługowym i nie posiada wkładu serwisowego. Nie wolno demontować elementów takich jak grzyb zaworu, trzpień, nastawa wstępna, membrana ani innych części wewnętrznych.
- Podczas prac serwisowych należy wyłączyć pompę, odłączyć zasilanie współpracującego siłownika, zamknąć zawory odcinające, całkowicie zredukować ciśnienie w instalacji i poczekać na całkowite ostygnięcie rur.
- Istnieje ryzyko kontaktu z gorącymi powierzchniami i gorącym medium. Prace montażowe i serwisowe wykonywać dopiero po schłodzeniu instalacji.
- Dławica uszczelniająca trzpienia nie podlega wymianie. W przypadku nieszczelności należy wymienić cały zawór.
- Gwintowane przyłącze wewnętrzne modelu VPI46.20F1.8: Rp 3/4 zgodnie z ISO 7-1. Podłączenie należy wykonać zgodnie z wymaganiami producenta i właściwym doborem osprzętu.
- Produkt nie może być usuwany z odpadami komunalnymi. Utylizację produktu i opakowania należy przeprowadzać w odpowiednich punktach zbiórki zgodnie z lokalnymi i krajowymi przepisami.
