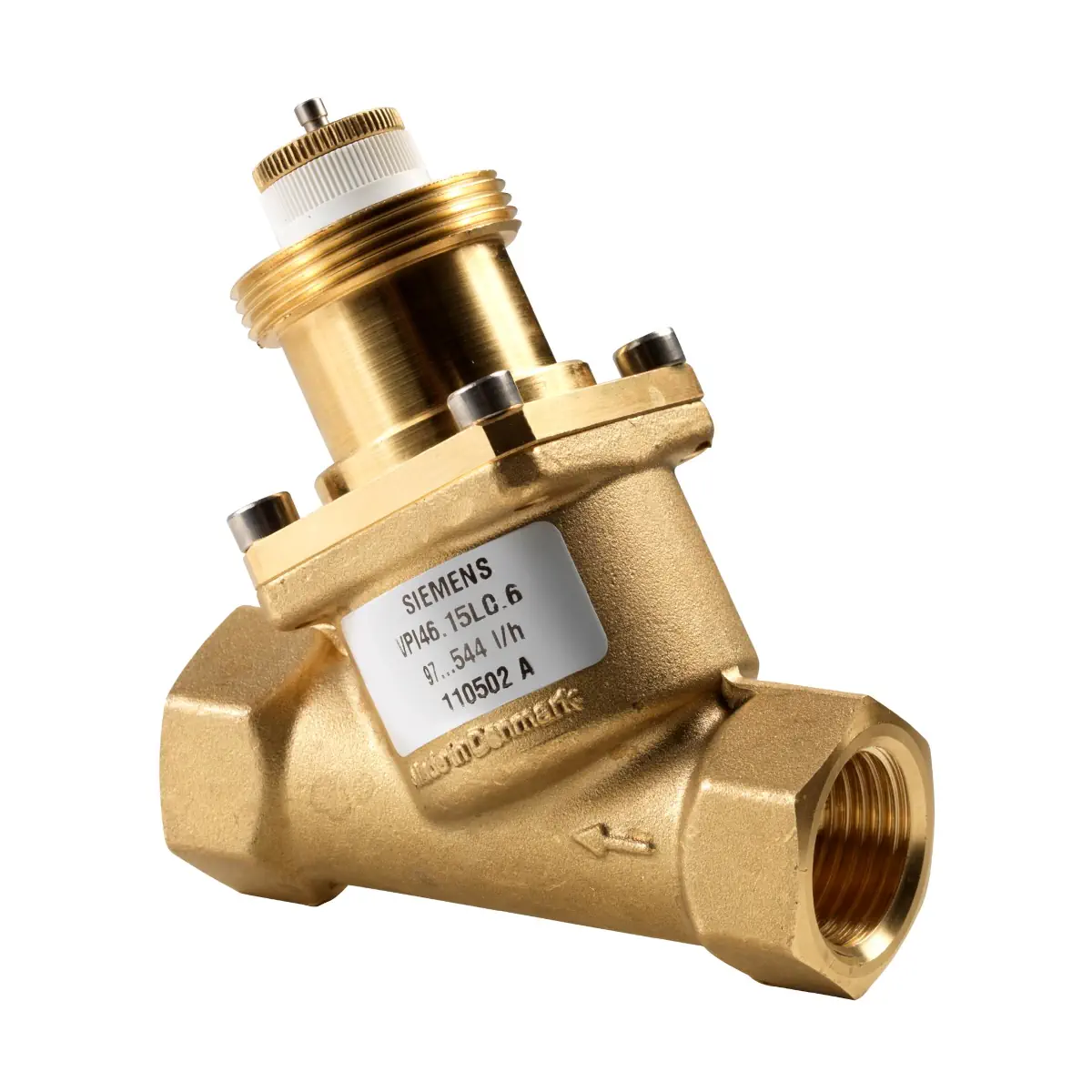

VPI46.32F4 Zawór Kombi gwintowany, PN25, DN32, V100 4001 l/h, współpracuje z SSA.., przyłącza Rp1¼

VPI46.32F4 to zawór regulacyjny niezależny od ciśnienia (PICV) z rodziny Siemens ACVATIX™, przeznaczony do precyzyjnej regulacji przepływu po stronie wody oraz automatycznego hydraulicznego zrównoważenia odbiorników w instalacjach HVAC. Zawór posiada wbudowany regulator różnicy ciśnień, dzięki czemu utrzymuje ustawiony przepływ w szerokim zakresie zmian ciśnienia w instalacji. Wersja VPI wyposażona jest w gwint wewnętrzny Rp (ISO 7-1) i jest przeznaczona do obiegów zamkniętych.

Najważniejsze cechy

• Producent: Siemens
• Model: VPI46.32F4
• Typ: zawór regulacyjny niezależny od ciśnienia (PICV) z wbudowanym regulatorem różnicy ciśnień
• Średnica nominalna: DN 32
• Przyłącza: gwint wewnętrzny Rp 1¼ (ISO 7-1)
• Ciśnienie nominalne: PN 25
• Przepływ (ustawiany): 550…4001 l/h
• Maks. dopuszczalna różnica ciśnienia: 800 kPa
• Charakterystyka: liniowa (wg VDI/VDE 2173)
• Dopuszczalna temperatura czynnika: 1…120°C (dla zaworu z siłownikiem)
• Materiał korpusu (DN 10…32): mosiądz kuty na gorąco odporny na odcynkowanie (DZR), CW602N

Zastosowanie

VPI46.32F4 jest przeznaczony do pracy w instalacjach wentylacyjnych i klimatyzacyjnych oraz w układach ogrzewania i chłodzenia, gdzie wymagane jest jednocześnie sterowanie przepływem oraz stabilizacja hydrauliczna urządzeń końcowych (np. klimakonwektorów, urządzeń indukcyjnych, wymienników ciepła). Zawór jest przeznaczony do obiegów zamkniętych.

Zasada działania

• Czynnik przepływa od króćca A do B przez otwór o zmiennej nastawie, ustawiany na tarczy z podziałką (ustalenie maks. przepływu).
• Następnie przepływ przechodzi przez zawór regulacyjny przepływu o charakterystyce liniowej; siłownik ustawia jego położenie.
• Wbudowany regulator różnicy ciśnień utrzymuje warunki pracy tak, aby uzyskać i zachować ustawiony przepływ w całym zakresie roboczym, niezależnie od zmian ciśnienia w instalacji.

Nastawa przepływu (maksymalnego)

Maksymalny przepływ ustawia się na tarczy nastawy. Dla modelu VPI46.32F4 zakres nastawianego przepływu wynosi 550…4001 l/h. Minimalna wymagana różnica ciśnienia do prawidłowej pracy regulatora zależy od nastawy (dla tego modelu typowo od 17,9 kPa przy 550 l/h do 28 kPa przy 4001 l/h).

Dane techniczne

• PN: 25 (wg EN 1333)
• Dopuszczalne ciśnienie robocze: 2500 kPa (25 bar) (wg ISO 7628 / EN 1333)
• Maks. różnica ciśnienia: 800 kPa
• Charakterystyka: liniowa (wg VDI/VDE 2173)
• Poziom nieszczelności: klasa IV (0…0,01% przepływu V100) wg EN 1349
  DN 25…32 z siłownikami STA..3..: klasa III (0…0,1% przepływu V100) wg EN 1349
• Średnia dokładność przepływu: ±10% od Δpmin do 2,5 × Δpmin; ±5% od 2,5 × Δpmin do 800 kPa
• Dopuszczalne czynniki: woda grzewcza niskiej i średniej temperatury, woda chłodnicza, woda z dodatkami przeciwzamarzaniowymi (zalecenie: jakość wody wg VDI 2035)
• Temperatura czynnika: 1…120°C (dla zaworu z siłownikiem)
• Temperatura otoczenia: 1…50°C
• Skok nominalny (DN 25…32): 5,5 mm

Materiały i przyłącza

• Korpus zaworu (DN 10…32): mosiądz DZR, CW602N
• Trzpień i sprężyna: stal nierdzewna
• Element nastawy przepływu: PTFE, PPO, POM C, ABS
• Regulator: PPS
• Uszczelki: EPDM 281 (O-ring)
• Przyłącze siłownika (DN 10…32): M30 × 1,5 mm
• Gwinty przyłączy instalacyjnych: Rp (ISO 7-1)
• Masa: ok. 1,219 kg
• Długość zabudowy L1: 104 mm
• Wymiar pod klucz S: 46 mm

Montaż i uruchomienie

• Kierunek przepływu (strzałka na korpusie) jest obowiązkowy.
• Zalecany montaż na powrocie (niższa temperatura sprzyja trwałości uszczelnienia trzpienia).
• Przed zaworem zaleca się montaż filtra lub odmulacza oraz usunięcie zanieczyszczeń z instalacji.
• Zawór musi być otwarty podczas płukania i próby ciśnieniowej instalacji; płukanie wyłącznie we właściwym kierunku przepływu.
• Nie izolować mocowania siłownika – wymagana jest cyrkulacja powietrza.
• Nie przekraczać Δpmax = 800 kPa na zaworze.

Konserwacja

• Zawór nie wymaga konserwacji.
• Elementów takich jak grzybek, wrzeciono, nastawa przepływu czy membrana nie można demontować.
• Dławica uszczelniająca nie podlega wymianie – w przypadku nieszczelności należy wymienić cały zawór.

Podsumowanie

Siemens VPI46.32F4 to solidny zawór PICV DN 32 z gwintem wewnętrznym Rp 1¼, zapewniający stabilny, nastawiany przepływ 550…4001 l/h dzięki wbudowanemu regulatorowi różnicy ciśnień. To rozwiązanie przeznaczone do instalacji HVAC, w których liczy się jednocześnie precyzyjna regulacja, automatyczne zrównoważenie hydrauliczne oraz powtarzalna praca w zmiennych warunkach ciśnieniowych.
