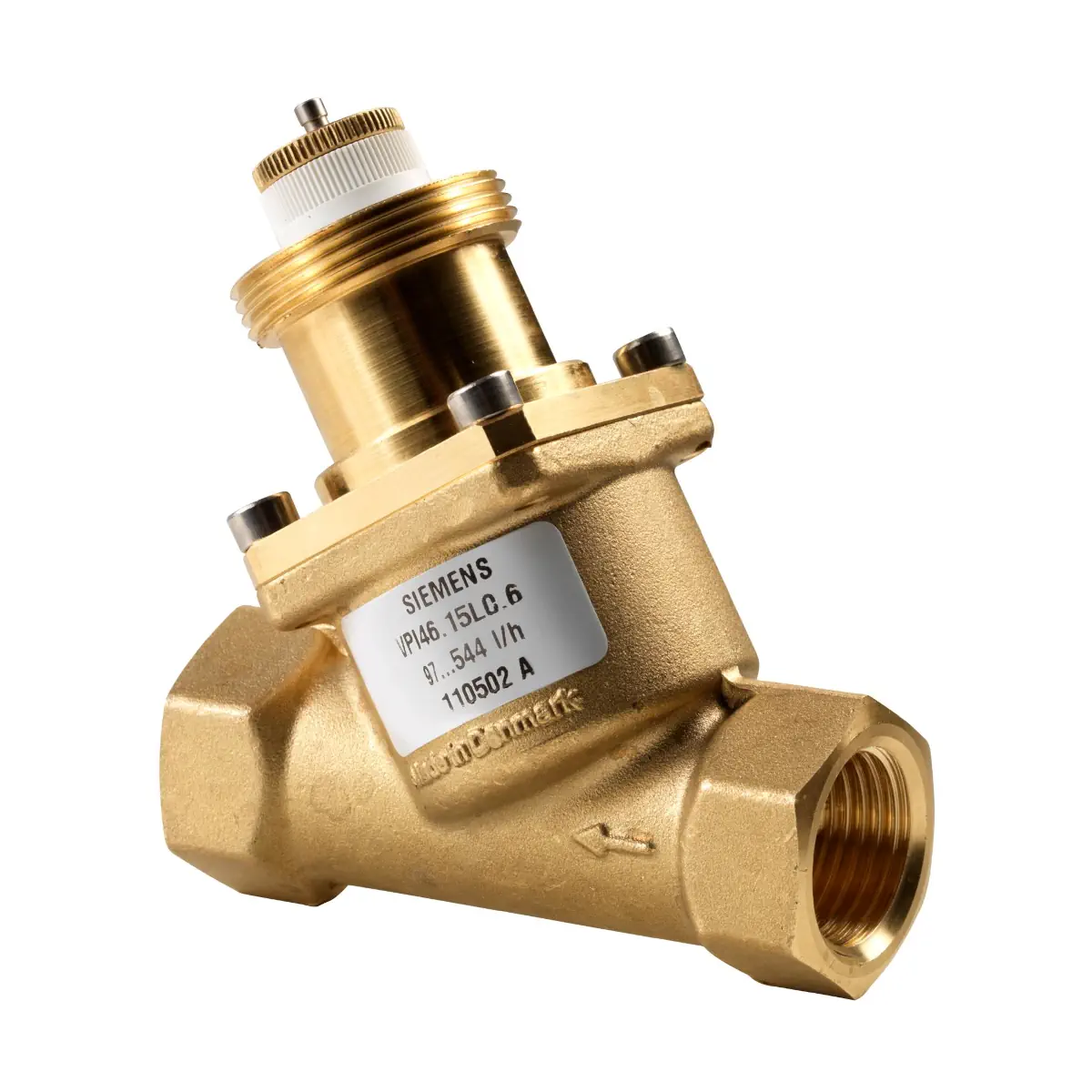

VPI46.15F1.4 Zawór PICV gwintowany, PN25, DN15, V100 1330 [l/h], współpracuje z SSA.., STA.., STP.., SUE21P, przyłącza Rp½

VPI46.15F1.4 to zawór regulacyjny niezależny od ciśnienia (PICV) Siemens ACVATIX™ z wbudowanym regulatorem różnicy ciśnienia, przeznaczony do precyzyjnej regulacji po stronie wody oraz automatycznego zrównoważenia hydraulicznego odbiorników w instalacjach HVAC. Wykonanie DN 15 z gwintem wewnętrznym Rp ½ umożliwia łatwe włączenie zaworu do obiegów zamkniętych w systemach ogrzewania i chłodzenia. Wariant F1.4 pozwala ustawić maksymalny przepływ objętościowy do 1330 l/h (nastawa na tarczy), a wbudowany regulator Δp utrzymuje zadany przepływ w zakresie roboczym niezależnie od wahań ciśnienia w instalacji.

Najważniejsze cechy

• Producent: Siemens
• Model: VPI46.15F1.4
• Typ: zawór regulacyjny niezależny od ciśnienia (PICV) z wbudowanym regulatorem różnicy ciśnienia
• Zastosowanie: regulacja po stronie wody i automatyczne zrównoważenie hydrauliczne odbiorników w HVAC
• Średnica nominalna: DN 15
• Przyłącza instalacji: gwint wewnętrzny Rp ½ (ISO 7-1)
• Zakres nastaw przepływu (H100): 220…1330 l/h
• Charakterystyka zaworu: linowa (VDI/VDE 2173)
• Skok nominalny (H100): 5 mm
• Ciśnienie nominalne: PN 25
• Maks. dopuszczalna różnica ciśnienia: 800 kPa
• Dopuszczalna temperatura czynnika: 1…120°C (z siłownikiem)
• Korpus zaworu: mosiądz kuty na gorąco odporny na odcynkowanie (DZR), CW602N
• Przyłącze siłownika: M30 × 1,5
• Wersja: bez punktów pomiaru ciśnienia P/T
• Masa: 0,377 kg

Zastosowanie

Zawór VPI46.15F1.4 jest przeznaczony do instalacji wentylacyjnych i klimatyzacyjnych oraz systemów ogrzewania i chłodzenia, w szczególności do:

• regulacji po stronie wody oraz automatycznego hydraulicznego zrównoważenia urządzeń końcowych (np. klimakonwektory, urządzenia indukcyjne, wymienniki ciepła),
• stref grzewczych (np. niezależne systemy ogrzewania, apartamenty, pojedyncze pomieszczenia),
• obiegów zamkniętych.

Budowa i działanie

W zaworze PICV czynnik wpływa przez króciec wlotowy i przechodzi przez otwór o zmiennej nastawie, powiązany z tarczą nastawy, która wyznacza wymagany maksymalny przepływ objętościowy. Następnie przepływ jest regulowany przez zawór o charakterystyce liniowej (skok 5 mm), sterowany przez zamontowany siłownik. Przed wylotem z zaworu czynnik przechodzi przez wbudowany mechaniczny regulator różnicy ciśnienia, który utrzymuje ustawiony przepływ w całym zakresie roboczym – niezależnie od zmian ciśnienia wlotowego.

Nastawa przepływu (nastawa wstępna)

VPI46.15F1.4 umożliwia ustawienie przepływu w zakresie 220…1330 l/h przy całkowicie otwartym zaworze (H100). Ustawienie wykonuje się na tarczy z podziałką. Dla tego modelu typowe wartości przepływu w zależności od nastawy to:

• 0,6: 220 l/h
• 0,8: 290 l/h
• 1,0: 350 l/h
• 1,2: 420 l/h
• 1,4: 480 l/h
• 1,6: 550 l/h
• 1,8: 610 l/h
• 2,0: 680 l/h
• 2,2: 740 l/h
• 2,4: 810 l/h
• 2,6: 870 l/h
• 2,8: 940 l/h
• 3,0: 1000 l/h
• 3,2: 1070 l/h
• 3,4: 1130 l/h
• 3,6: 1200 l/h
• 3,8: 1260 l/h
• Maks.: 1330 l/h

Nastawy 0,2, 0,4 i 0,5 są niedopuszczalne.

Sterowanie ręczne i stan fabryczny

• Zawór jest dostarczany w stanie całkowitego otwarcia.
• Zawór PICV musi być otwarty podczas płukania i próby ciśnieniowej instalacji.
• DN 10…32 (w tym DN 15): fabrycznie zamontowane pokrętło sterowania ręcznego służy do zabezpieczenia trzpienia i umożliwia sterowanie ręczne podczas uruchomienia.
• Aby zamknąć zawór pokrętłem, należy obracać je zgodnie z ruchem wskazówek zegara.

Siłowniki współpracujące

Zawór VPI46.15F1.4 współpracuje z siłownikami elektromechanicznymi lub elektrotermicznymi Siemens: SSA.., SSD.., STA..65.. / STP..65.., SUA21/3P, SUE21P.

Dane techniczne

• Ciśnienie nominalne: PN 25 (EN 1333)
• Dopuszczalne ciśnienie robocze: 2500 kPa (25 bar) (ISO 7628 / EN 1333)
• Maks. różnica ciśnienia: 800 kPa
• Charakterystyka: linowa (VDI/VDE 2173)
• Poziom nieszczelności: klasa IV (0…0,01% V100) (EN 1349)
• Średnia dokładność przepływu: ±10% od Δpmin do 2,5 × Δpmin; ±5% od 2,5 × Δpmin do 800 kPa
• Dopuszczalne czynniki: woda grzewcza niskiej i średniej temperatury, woda chłodnicza, woda z dodatkami przeciwzamarzaniowymi (zalecenie: jakość wg VDI 2035)
• Temperatura czynnika: 1…120°C (dla zaworu z siłownikiem); 1…110°C (dla siłowników SUA21/3P, SUE21P)
• Temperatura otoczenia: 1…50°C
• Skok nominalny (H100): 5 mm
• Przyłącze siłownika: M30 × 1,5
• Materiały: korpus/przyłącza/dławica: mosiądz DZR CW602N; trzpień i sprężyna: stal nierdzewna; uszczelki: EPDM 281 (O-ring)

Montaż i wskazówki

• Kierunek przepływu (strzałka na korpusie) jest obowiązkowy.
• Zalecany montaż na powrocie (niższa temperatura – korzystny wpływ na trwałość uszczelnienia trzpienia).
• Przed zaworem zalecany filtr lub odmulacz; z instalacji należy usunąć zanieczyszczenia i pozostałości po pracach montażowych.
• Nie izolować mocowania siłownika – wymagana jest cyrkulacja powietrza.
• Zawory muszą być uruchamiane z poprawnie zamontowanym pokrętłem sterowania ręcznego lub siłownikiem; silne uderzenia ciśnienia mogą uszkodzić zamknięty zawór.

Podsumowanie

Siemens VPI46.15F1.4 to zawór PICV DN 15 z gwintem wewnętrznym Rp ½ i wbudowanym regulatorem różnicy ciśnienia, zapewniający jednocześnie regulację i automatyczne zrównoważenie hydrauliczne. Zakres nastaw 220…1330 l/h, linowa charakterystyka oraz standardowe przyłącze siłownika M30 × 1,5 czynią go praktycznym wyborem do nowoczesnych instalacji ogrzewania i chłodzenia w budynkach.
