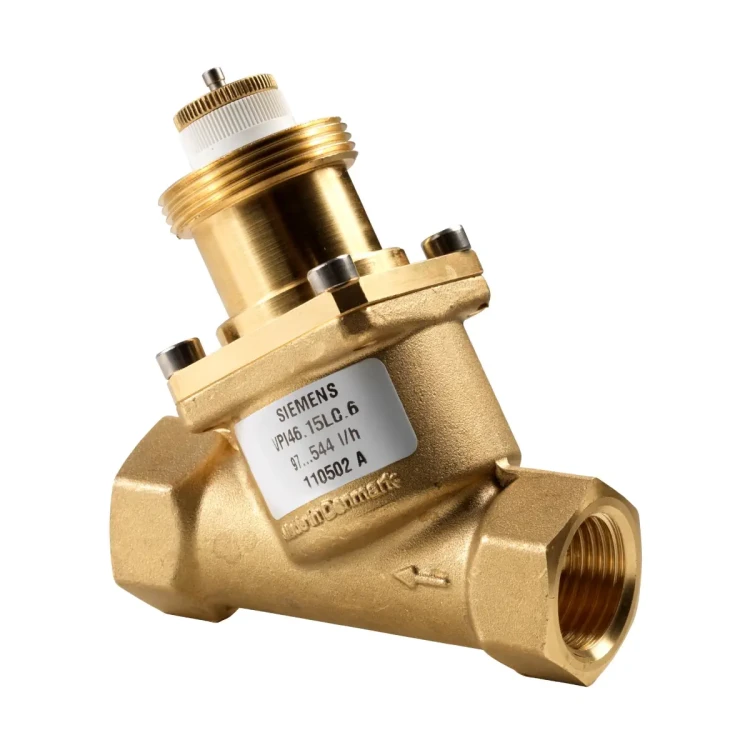

VPI46.15L0.6 Zawór Kombi gwintowany wewnętrznie z mosiądzu, PN25, 1..110 °C, skok 2,5/5 mm, DN15, V100 = 575 l/h

VPI46.15L0.6 to zawór regulacyjny niezależny od ciśnienia (PICV) Siemens ACVATIX™ z wbudowanym regulatorem różnicy ciśnienia, przeznaczony do precyzyjnej regulacji po stronie wody oraz automatycznego hydraulicznego zrównoważenia odbiorników w instalacjach HVAC (ogrzewanie / chłodzenie). Wersja VPI posiada gwint wewnętrzny Rp i jest przeznaczona do pracy w obiegach zamkniętych.

Najważniejsze cechy

• Producent: Siemens
• Model: VPI46.15L0.6
• Typ: zawór PICV (Pressure Independent Control Valve) z wbudowanym regulatorem Δp
• Zastosowanie: instalacje wentylacyjne i klimatyzacyjne oraz strefy/pomieszczenia – regulacja po stronie wody i równoważenie hydrauliczne urządzeń końcowych
• Średnica nominalna (DN): 15
• Przyłącze: Rp 1/2 (gwint wewnętrzny wg ISO 7-1)
• Ciśnienie nominalne: PN 25
• Dopuszczalne ciśnienie robocze: 2500 kPa (25 bar)
• Maks. różnica ciśnienia: 800 kPa
• Skok nominalny (H100): 2,5 mm
• Charakterystyka zaworu: liniowa wg VDI/VDE 2173
• Zakres nastaw przepływu (dla całkowicie otwartego zaworu H100): 100…575 l/h
• Dopuszczalna temperatura czynnika: 1…120°C (z siłownikiem)
• Dopuszczalna temperatura otoczenia: 1…50°C
• Poziom nieszczelności: klasa IV (0…0,01% V100) wg EN 1349
• Średnia dokładność przepływu: ±10% od Δpmin do 2,5 × Δpmin oraz ±5% od 2,5 × Δpmin do 800 kPa

Zastosowanie

• Regulacja po stronie wody i automatyczne równoważenie hydrauliczne odbiorników (np. klimakonwektory, urządzenia indukcyjne, wymienniki ciepła) w instalacjach ogrzewania i chłodzenia.
• Strefy grzewcze i pomieszczeniowe (np. apartamenty, niezależne obiegi, pojedyncze pomieszczenia).
• Wyłącznie do obiegów zamkniętych.

Jak działa PICV w VPI46.15L0.6

Czynnik wpływa do zaworu przez króciec wlotowy i przechodzi przez element nastawy maksymalnego przepływu, ustawiany na tarczy z podziałką. Następnie przepływa przez zawór regulacyjny przepływu o charakterystyce liniowej i skoku 2,5 mm, sterowany siłownikiem. Przed opuszczeniem zaworu czynnik przechodzi przez wbudowany mechaniczny regulator różnicy ciśnienia, który stabilizuje warunki pracy tak, aby utrzymać ustawiony przepływ objętościowy w zakresie roboczym – niezależnie od zmian ciśnienia w instalacji (przy spełnieniu wymaganego Δpmin).

Nastawa przepływu i sterowanie ręczne (DN 15)

• Zawór dostarczany jest w położeniu otwartym i musi być otwarty podczas płukania instalacji.
• Pokrętło sterowania ręcznego (montowane fabrycznie) służy do zabezpieczenia trzpienia i mechanizmu nastawy oraz umożliwia ręczne sterowanie podczas uruchomienia.
• Aby zamknąć zawór pokrętłem, należy obracać je zgodnie z ruchem wskazówek zegara.
• Pokrętło sterowania ręcznego nie jest przeznaczone do długotrwałej obsługi ręcznej.

Dobór nastawy (dla VPI46.15L0.6)

• Przepływ maksymalny V100: 575 l/h (przy całkowitym otwarciu, H100)
• Najmniejszy nastawiany przepływ Vmin: 100 l/h (przy całkowitym otwarciu, H100)
• Wymagane Δpmin zależy od nastawy (wartości pośrednie należy interpolować).
• Dla grupy nastaw 600 l/h (dotyczy tego modelu) zakres nastaw 0,2 i 0,4 jest niedopuszczalny.

Materiały i medium

• Korpus zaworu: mosiądz kuty na gorąco odporny na odcynkowanie (DZR), CW602N
• Trzpień i sprężyna: stal nierdzewna
• Element nastawy przepływu: PTFE, PPO, POM C i ABS
• Regulator: PPS
• Uszczelki: EPDM 281 (O-ring)
• Dopuszczalne czynniki: woda grzewcza niskiej i średniej temperatury, woda chłodnicza, woda z dodatkami przeciwzamarzaniowymi (zalecenie: jakość wody wg VDI 2035)

Montaż i zalecenia

• Obowiązkowy kierunek przepływu zgodny ze strzałką na korpusie zaworu.
• Zalecany montaż na powrocie (niższa temperatura sprzyja trwałości uszczelnienia trzpienia).
• Zalecany filtr lub odmulacz przed zaworem oraz usunięcie zanieczyszczeń z instalacji (pozostałości po spawaniu, itp.).
• Nie izolować mocowania siłownika – wymagana jest cyrkulacja powietrza.

Przyłącze siłownika

• Przyłącze siłownika (DN 10…32): M30 × 1,5 mm
• Współpracujące siłowniki: elektromechaniczne lub elektrotermiczne z rodzin SSA.., SSD.., STA..65.. / STP..65.., SUA21/3P, SUE21P.
• Uwaga eksploatacyjna: zawór bez siłownika jest całkowicie otwarty; siłownik zamyka zawór.

Konserwacja

• Zawór nie wymaga konserwacji.
• Elementów wewnętrznych (grzybek, wrzeciono, nastawa przepływu, membrana itp.) nie można demontować.
• W przypadku nieszczelności uszczelnienia trzpienia należy wymienić cały zawór.

Podsumowanie

Siemens VPI46.15L0.6 to kompaktowy zawór PICV DN 15 z gwintem wewnętrznym Rp 1/2, umożliwiający stabilną regulację przepływu w zakresie 100…575 l/h dzięki wbudowanemu regulatorowi różnicy ciśnienia. Jest przeznaczony do instalacji HVAC w obiegach zamkniętych, gdzie liczy się jednocześnie precyzyjna regulacja i automatyczne zrównoważenie hydrauliczne odbiorników.
