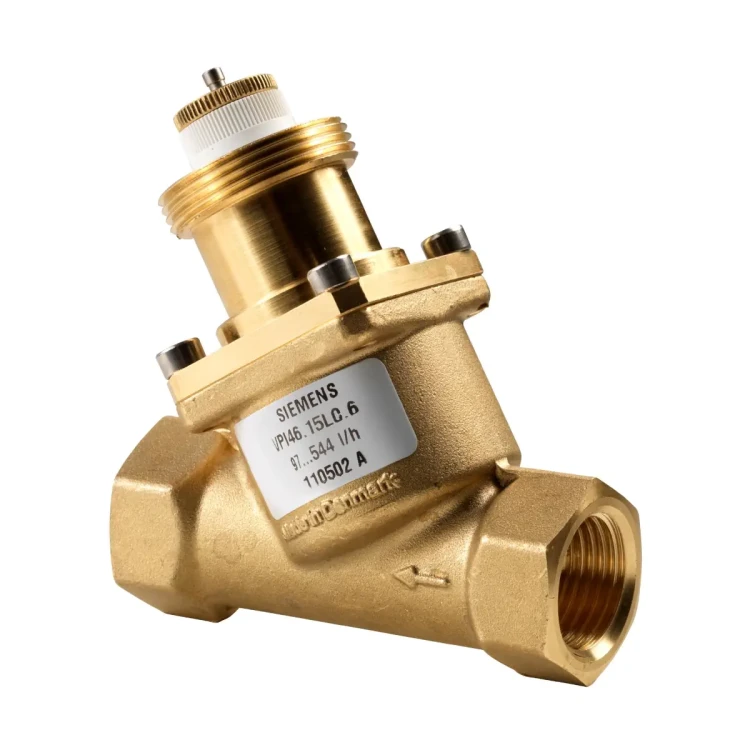

VPI46.15L0.2 Zawór Kombi gwintowany wewnętrznie z mosiądzu, PN25, 1..110 °C, skok 2,5/5 mm, DN15, V100 = 200 l/h

VPI46.15L0.2 to zawór regulacyjny niezależny od ciśnienia (PICV) z serii Siemens ACVATIX™, przeznaczony do precyzyjnej regulacji przepływu po stronie wody oraz automatycznego hydraulicznego zrównoważenia odbiorników w instalacjach HVAC. Wersja VPI posiada gwint wewnętrzny Rp i nie ma przyłączy pomiaru ciśnienia P/T. Dla tego modelu (DN 15) maksymalny przepływ V100 = 200 l/h, a przepływ można nastawiać w zakresie 30…200 l/h dzięki zintegrowanej nastawie na skali.

Najważniejsze cechy

• Producent: Siemens
• Model: VPI46.15L0.2
• Typ: zawór regulacyjny niezależny od ciśnienia (PICV) z wbudowanym regulatorem różnicy ciśnienia
• Zastosowanie: instalacje wentylacyjne i klimatyzacyjne (regulacja po stronie wody), ogrzewanie i chłodzenie, automatyczne równoważenie hydrauliczne urządzeń końcowych
• Obiegi: zamknięte
• Średnica nominalna: DN 15
• Przyłącza: gwint wewnętrzny Rp 1/2 (ISO 7-1)
• Przepływ nastawiany (V100): 30…200 l/h
• Charakterystyka zaworu: liniowa
• Skok nominalny (H100): 2,5 mm
• Brak punktów pomiaru ciśnienia P/T: tak (to nie jest wersja „Q”)
• Ciśnienie nominalne: PN 25

Zastosowanie

VPI46.15L0.2 stosuje się w instalacjach HVAC do regulacji przepływu wody grzewczej lub chłodniczej oraz do utrzymania projektowego przepływu w odbiorniku niezależnie od zmian ciśnienia w instalacji. Zawór jest przeznaczony m.in. do współpracy z urządzeniami końcowymi takimi jak klimakonwektory, urządzenia indukcyjne czy wymienniki ciepła w instalacjach ogrzewania i chłodzenia, a także do stref grzewczych (np. apartamenty, pojedyncze pomieszczenia).

Budowa i zasada działania

Czynnik wpływający do zaworu przepływa najpierw przez otwór o zmiennej nastawie, który umożliwia ustawienie wymaganego maksymalnego przepływu objętościowego na tarczy ze skalą. Następnie czynnik przepływa przez zawór regulacyjny przepływu o charakterystyce liniowej i skoku 2,5 mm, sterowany przez siłownik (dobierany oddzielnie). Przed wylotem z zaworu czynnik przechodzi przez wbudowany mechaniczny regulator różnicy ciśnienia, który utrzymuje przepływ na poziomie zgodnym z nastawą w szerokim zakresie zmian ciśnienia.

Nastawa przepływu i sterowanie ręczne

• Nastawa fabryczna: zawór jest dostarczany w położeniu całkowitego otwarcia.
• Płukanie instalacji: zawór musi być otwarty podczas płukania oraz próby ciśnieniowej instalacji.
• Sterowanie ręczne (DN 10…32): zawór ma fabrycznie zamontowane pokrętło sterowania ręcznego, wykorzystywane m.in. podczas uruchomienia.
• Zamykanie zaworu pokrętłem: obrót zgodnie z ruchem wskazówek zegara.
• Otwieranie zaworu: obrót przeciwnie do ruchu wskazówek zegara (lub ręczne sterowanie siłownikiem).

Montaż i uruchomienie

• Kierunek przepływu: obowiązkowy jest kierunek zgodny ze strzałką na korpusie zaworu.
• Zalecane miejsce montażu: na powrocie (niższa temperatura korzystnie wpływa na trwałość uszczelnienia trzpienia).
• Zalecenie instalacyjne: przed zaworem zalecany jest filtr lub odmulacz; należy usunąć zanieczyszczenia z instalacji (np. pozostałości po spawaniu).
• Izolacja: nie należy izolować mocowania siłownika – musi być zapewniona cyrkulacja powietrza.
• Uwaga eksploatacyjna: silne uderzenia ciśnienia mogą uszkodzić zamknięty zawór PICV.
• Ograniczenie: różnica ciśnienia Δpmax na zaworze PICV nie może przekroczyć 800 kPa.

Dane techniczne (VPI46.15L0.2)

• DN: 15
• Przyłącza: Rp 1/2 (gwint wewnętrzny, ISO 7-1)
• Przepływ nastawiany V100 (zawór całkowicie otwarty): 30…200 l/h
• Skok nominalny (H100): 2,5 mm
• Ciśnienie nominalne: PN 25 (EN 1333)
• Dopuszczalne ciśnienie robocze: 2500 kPa (25 bar)
• Maks. różnica ciśnienia: 800 kPa
• Charakterystyka zaworu: liniowa (VDI/VDE 2173)
• Poziom nieszczelności: klasa IV (EN 1349)
• Średnia dokładność przepływu: ±10% od Δpmin do 2,5 × Δpmin; ±5% od 2,5 × Δpmin do 800 kPa
• Dopuszczalne czynniki: woda grzewcza niskiej i średniej temperatury, woda chłodnicza, woda z dodatkami przeciwzamarzaniowymi (zalecenie: jakość wody wg VDI 2035)
• Temperatura czynnika: 1…120°C (dla zaworu z siłownikiem)
• Temperatura otoczenia: 1…50°C
• Przyłącze siłownika (DN 10…32): M30 × 1,5 mm
• Materiały: korpus – mosiądz kuty na gorąco odporny na odcynkowanie (DZR, CW602N); trzpień i sprężyna – stal nierdzewna; uszczelki – EPDM 281 (O-ring); regulator – PPS
• Masa: 0,377 kg

Podsumowanie

Siemens VPI46.15L0.2 to kompaktowy zawór PICV DN 15 z gwintem wewnętrznym Rp 1/2, umożliwiający nastawę przepływu w zakresie 30…200 l/h. Wbudowany regulator różnicy ciśnienia stabilizuje przepływ w instalacji, upraszczając uruchomienie i ułatwiając utrzymanie projektowych parametrów pracy odbiorników w systemach ogrzewania i chłodzenia.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest osprzętem ciśnieniowym PN25 do zastosowania w obiegach zamkniętych instalacji HVAC.
• Dla modelu VPI46.15L0.2 (DN15) dokumentacja wskazuje brak oznakowania CE zgodnie z dyrektywą PED 2014/68/UE, art. 4 ust. 3 (ogólnie uznana praktyka inżynierska).
• Montaż, uruchomienie, nastawa i serwis powinny być wykonywane wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta i lokalnymi przepisami.
• Przed montażem należy usunąć zanieczyszczenia z zaworu i przewodów instalacji, w tym pozostałości po spawaniu. Przed zaworem należy zastosować filtr lub odmulacz, aby zwiększyć niezawodność i trwałość pracy.
• Należy bezwzględnie przestrzegać oznaczonego kierunku przepływu medium (strzałka na korpusie zaworu). Nieprawidłowy montaż może spowodować nieprawidłowe działanie lub uszkodzenie zaworu.
• Zawór powinien być montowany na przewodzie powrotnym, gdzie panują niższe temperatury i uszczelnienie jest mniej narażone na uszkodzenia.
• Przed zamontowaniem siłownika należy ustawić wymaganą wartość przepływu objętościowego zaworu zgodnie z tabelą nastaw producenta.
• Maksymalna dopuszczalna różnica ciśnienia dla modelu VPI46.15L0.2 wynosi 600 kPa. Przekroczenie tej wartości może spowodować uszkodzenie zaworu.
• Dopuszczalne ciśnienie robocze wynosi maksymalnie 2500 kPa (25 bar). Stosować wyłącznie w granicach parametrów podanych przez producenta.
• Produkt jest przeznaczony wyłącznie do dopuszczonych czynników: wody grzewczej niskiej temperatury, wody lodowej oraz wody z dodatkami przeciwzamarzaniowymi. Zalecana jakość wody zgodnie z VDI 2035.
• Dopuszczalna temperatura czynnika dla zaworu z siłownikiem wynosi od 1 do 120°C. Należy przestrzegać ograniczeń temperaturowych wynikających z zastosowanego siłownika.
• Dopuszczalna temperatura otoczenia wynosi od 1 do 50°C.
• Podczas płukania instalacji oraz próby ciśnieniowej zawór musi pozostawać otwarty. Zamknięty zawór może ulec uszkodzeniu na skutek silnego uderzenia hydraulicznego.
• Zawór należy uruchamiać wyłącznie z poprawnie zamontowanym pokrętłem sterowania ręcznego lub siłownikiem. Silne uderzenia ciśnienia mogą uszkodzić zamknięty zawór.
• Pokrętło sterowania ręcznego nie jest przeznaczone do długotrwałej obsługi ręcznej; służy do zabezpieczenia trzpienia i mechanizmu nastawy oraz do uruchomienia.
• Nie izolować mocowania siłownika, ponieważ konieczna jest cyrkulacja powietrza.
• Zawór nie wymaga konserwacji. Nie wolno demontować grzybka zaworu, wrzeciona, nastawy przepływu, membrany ani innych elementów wewnętrznych.
• Przed pracami serwisowymi należy wyłączyć pompę, odłączyć zasilanie elektryczne współpracujących urządzeń, zamknąć zawory odcinające, całkowicie obniżyć ciśnienie w instalacji i odczekać do jej pełnego ostygnięcia.
• Uwaga: z powodu napiętej sprężyny rozbieranie zaworu może spowodować obrażenia wskutek szybko poruszających się części. Demontaż zaworu może wykonywać wyłącznie wykwalifikowany personel.
• Dławica uszczelniająca nie podlega wymianie. W przypadku nieszczelności należy wymienić cały zawór.
• Produkt nie może być wyrzucany z odpadami komunalnymi. Utylizację należy przeprowadzić zgodnie z lokalnymi przepisami dotyczącymi złomowania elementów instalacyjnych.
