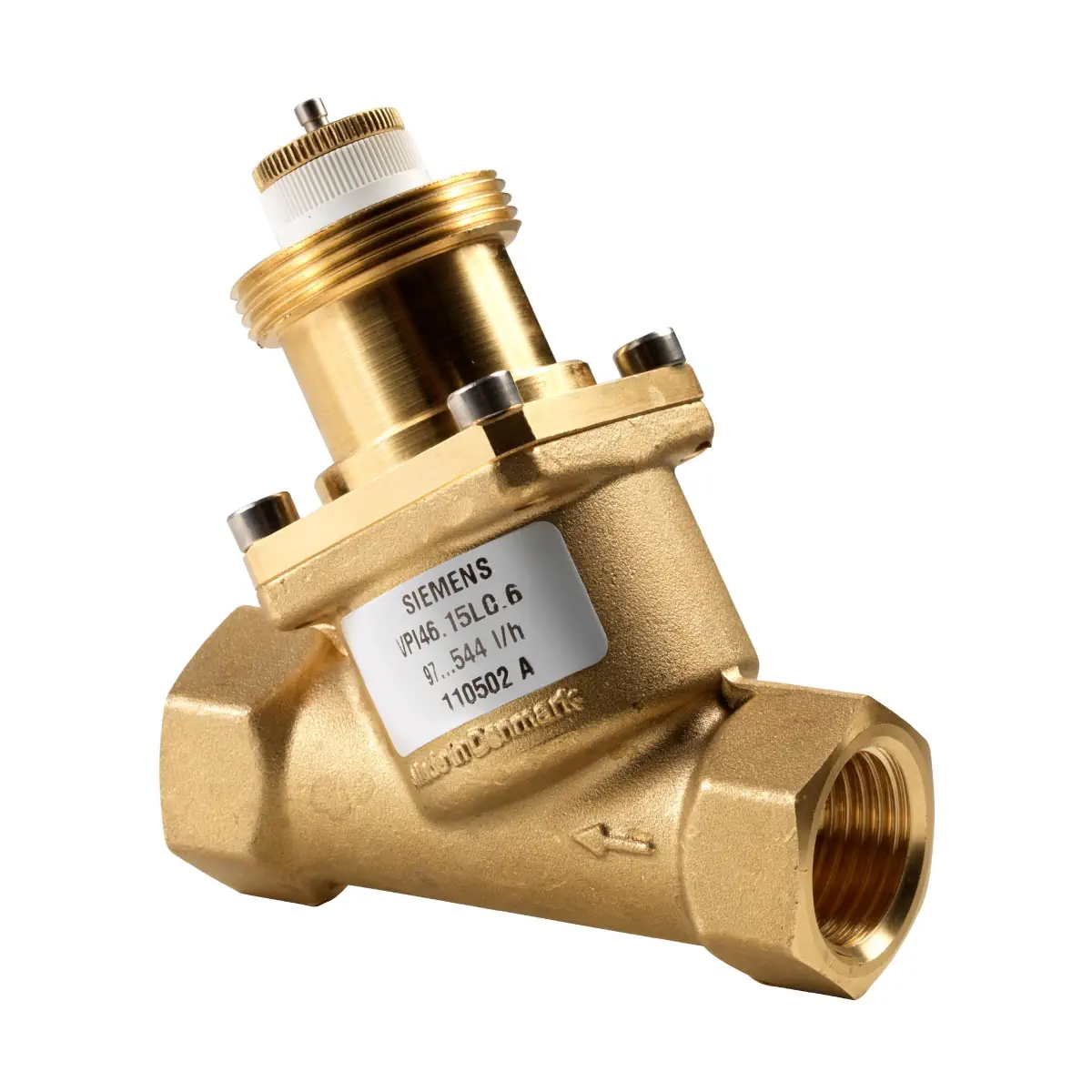

VPI46.20F1.4 Zawór Kombi gwintowany wewnętrznie z mosiądzu, PN25, 1..110 °C, skok 2,5/5 mm, DN20, V100 = 1330 l/h

Siemens VPI46.20F1.4 to zawór regulacyjny niezależny od ciśnienia (PICV) z serii ACVATIX™, przeznaczony do instalacji wentylacyjnych, klimatyzacyjnych oraz grzewczych po stronie wody. Model ten posiada wbudowany regulator różnicy ciśnienia, dzięki czemu utrzymuje ustawiony maksymalny przepływ objętościowy niezależnie od zmian ciśnienia w instalacji (w zakresie pracy regulatora). Wersja VPI wyposażona jest w gwint wewnętrzny Rp i nie posiada punktów pomiaru ciśnienia P/T.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VPI46.20F1.4
• Typ: zawór regulacyjny niezależny od ciśnienia (PICV) z wbudowanym regulatorem Δp
• Zastosowanie: regulacja po stronie wody i automatyczne zrównoważenie hydrauliczne odbiorników (HVAC)
• Średnica nominalna: DN 20
• Przyłącza: gwint wewnętrzny Rp ¾ (ISO 7-1)
• Zakres nastawy przepływu (przy H100): 220…1330 l/h
• Charakterystyka zaworu: liniowa (wg VDI/VDE 2173)
• Skok nominalny H100: 5 mm
• Δpmin (wymagane do pracy regulatora): 16…21,6 kPa (zależnie od nastawy/przepływu)
• Δpmax w kanale regulacyjnym: 600 kPa
• Maks. dopuszczalna różnica ciśnienia na zaworze PICV: 800 kPa
• Ciśnienie nominalne: PN 25 (wg EN 1333)
• Poziom nieszczelności: klasa IV (wg EN 1349)
• Średnia dokładność przepływu: ±10% od Δpmin do 2,5 × Δpmin; ±5% od 2,5 × Δpmin do 800 kPa
• Temperatura czynnika: 1…120 °C (dla zaworu z siłownikiem); 1…110 °C dla siłownika SUE21P
• Temperatura otoczenia: 1…50 °C
• Korpus zaworu (DN 20): mosiądz kuty na gorąco odporny na odcynkowanie (DZR), CW602N
• Trzpień i sprężyna: stal nierdzewna
• Uszczelki: EPDM 281 (O-ring)
• Przyłącze siłownika (DN 10…32): M30 × 1,5 mm
• Wersja bez przyłączy pomiaru ciśnienia: brak P/T (P+, P-)

Zastosowanie

VPI46.20F1.4 jest przeznaczony do pracy w obiegach zamkniętych w instalacjach HVAC, gdzie wymagane jest jednocześnie precyzyjne sterowanie przepływem oraz automatyczne zrównoważenie hydrauliczne odbiornika (np. klimakonwektora, urządzenia indukcyjnego, wymiennika ciepła).

Budowa i zasada działania

• Nastawa maksymalnego przepływu: wykonywana na tarczy z podziałką (mechaniczna nastawa przepływu).
• Regulacja przepływu: realizowana przez zawór regulacyjny o charakterystyce liniowej (skok nominalny 5 mm) sterowany siłownikiem.
• Stabilizacja przepływu: wbudowany mechaniczny regulator różnicy ciśnienia utrzymuje warunki pracy zaworu regulacyjnego tak, aby zachować ustawiony przepływ w zakresie roboczym regulatora.

Nastawa przepływu (nastawa wstępna)

Zawór umożliwia ustawienie wymaganego przepływu w zakresie 220…1330 l/h. W trakcie doboru i uruchomienia należy uwzględnić wymaganą minimalną różnicę ciśnienia Δpmin, która dla tego modelu zależy od nastawy i wynosi orientacyjnie 16…21,6 kPa.

Siłowniki współpracujące

VPI46.20F1.4 współpracuje z siłownikami elektromechanicznymi lub elektrotermicznymi Siemens przeznaczonymi do zaworów VP..46.. dla zakresu DN 15…32, w szczególności z rodzinami: SSA.., SSD.. oraz STA..65.. / STP..65.., a także z SUE21P.

Dane techniczne

• PN: 25
• Dopuszczalne ciśnienie robocze: 2500 kPa (25 bar)
• Δpmax w kanale regulacyjnym: 600 kPa
• Maks. dopuszczalna różnica ciśnienia na zaworze PICV: 800 kPa
• Media: woda grzewcza niskiej i średniej temperatury, woda chłodnicza, woda z dodatkami przeciwzamarzaniowymi (zalecenie jakości wody wg VDI 2035)
• Temperatura czynnika: 1…120 °C (z siłownikiem); 1…110 °C dla siłownika SUE21P
• Temperatura otoczenia: 1…50 °C
• Poziom nieszczelności: klasa IV wg EN 1349
• Przyłącze siłownika: M30 × 1,5 mm
• Materiał korpusu (DN 20): mosiądz DZR (CW602N)
• Wymiary przyłączeniowe: Rp ¾, S = 32 mm, L1 = 79 mm, L3 = 17,9 mm, L4 = 38 mm, H2 = 67,5 mm, H3 = 82,5 mm
• Masa: 0,418 kg

Montaż i uruchomienie

• Kierunek przepływu wskazany strzałką na korpusie zaworu jest obowiązkowy.
• Zalecany montaż na powrocie (niższe temperatury sprzyjają trwałości uszczelnienia trzpienia).
• Przed zaworem zaleca się montaż filtra lub odmulacza; instalację należy oczyścić z zanieczyszczeń i pozostałości po spawaniu.
• Zawory PICV muszą być otwarte podczas płukania i próby ciśnieniowej instalacji.
• Zawór dostarczany jest w położeniu całkowitego otwarcia.

Podsumowanie

Siemens VPI46.20F1.4 to solidny zawór PICV DN 20 z gwintem wewnętrznym Rp ¾, pozwalający na precyzyjne ustawienie przepływu w zakresie 220…1330 l/h oraz stabilną regulację dzięki wbudowanemu regulatorowi różnicy ciśnienia. To praktyczne rozwiązanie do instalacji HVAC, w których liczy się szybkie uruchomienie, zrównoważenie hydrauliczne i powtarzalna praca odbiorników w zmiennych warunkach ciśnienia.
