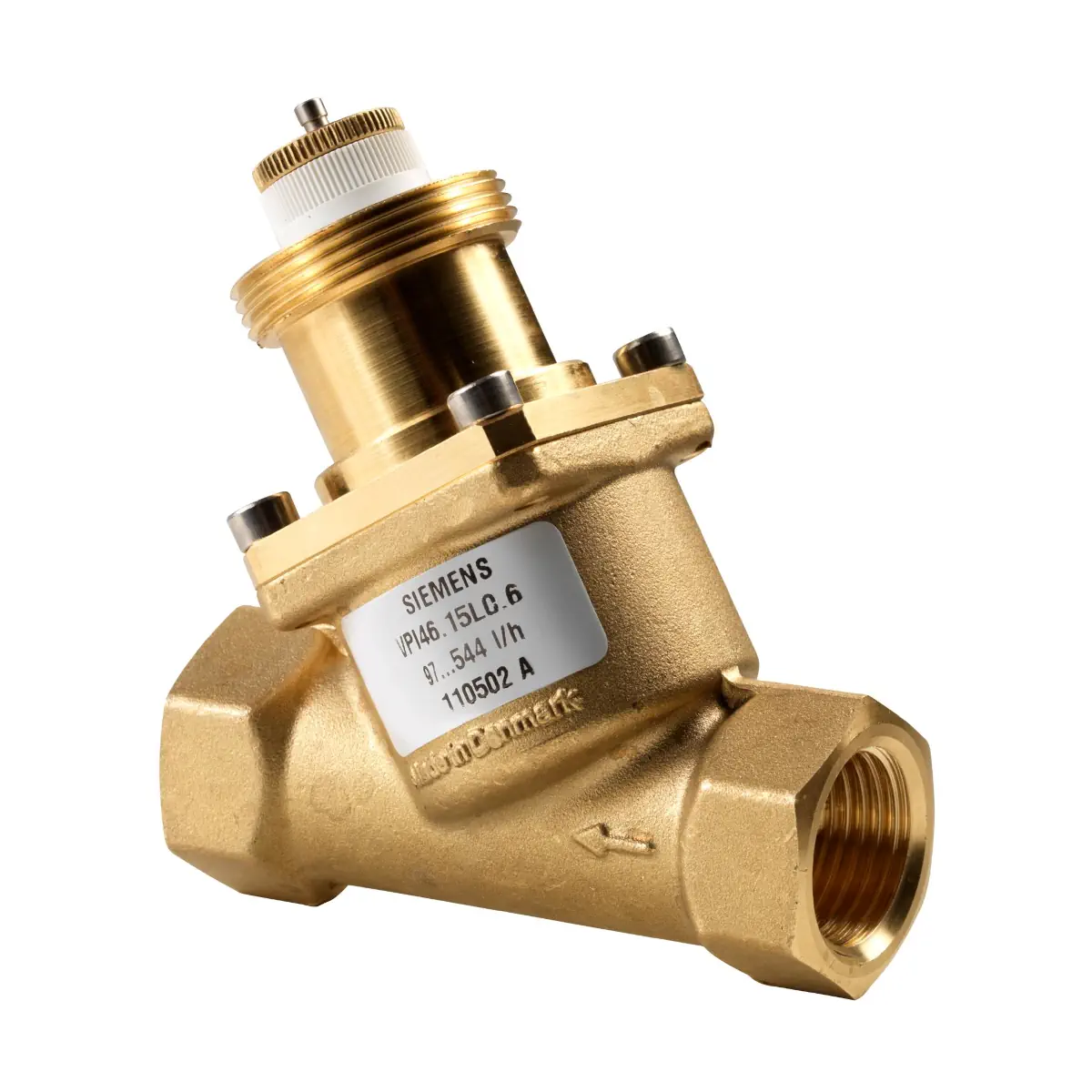

VPI46.20L0.6 Zawór PICV gwintowany, PN25, DN20, V100 575 [l/h], współpracuje z SSA.., STA.., STP.., SUA21/3P, przyłącza Rp¾

VPI46.20L0.6 to zawór regulacyjny niezależny od ciśnienia (PICV) Siemens ACVATIX™ z wbudowanym regulatorem różnicy ciśnienia, przeznaczony do wodnych instalacji HVAC w obiegach zamkniętych. Model ten ma DN 20 oraz gwint wewnętrzny Rp ¾ (ISO 7-1) i pozwala na ustawienie maksymalnego przepływu w zakresie 100…575 l/h (przy H100). Zawór łączy funkcję regulacji z automatycznym zrównoważeniem hydraulicznym odbiorników (np. klimakonwektorów, urządzeń indukcyjnych, wymienników ciepła) dzięki utrzymaniu zadanego przepływu niezależnie od zmian ciśnienia w instalacji.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™ VP..46..
• Model: VPI46.20L0.6
• Symbol magazynowy: S55264-V206
• Typ: zawór PICV (Pressure Independent Control Valve) – regulacyjny z wbudowanym regulatorem Δp
• Średnica nominalna: DN 20
• Przyłącza: gwint wewnętrzny Rp ¾ wg ISO 7-1
• Nastawiany przepływ (H100): 100…575 l/h
• Charakterystyka zaworu: liniowa wg VDI/VDE 2173
• Skok nominalny: 2,5 mm
• Brak punktów pomiaru ciśnienia P/T (punkty pomiarowe występują w wersjach „Q”)

Zastosowanie

VPI46.20L0.6 jest przeznaczony do regulacji po stronie wody oraz automatycznego zrównoważenia hydraulicznego urządzeń końcowych w instalacjach ogrzewania i chłodzenia, m.in.:

• klimakonwektory,
• urządzenia indukcyjne,
• wymienniki ciepła w instalacjach ogrzewania i chłodzenia,
• strefy grzewcze (np. niezależne systemy ogrzewania, apartamenty, pojedyncze pomieszczenia).

Zawór jest przeznaczony do obiegów zamkniętych.

Budowa i działanie (PICV)

• Czynnik przepływa przez otwór o zmiennej nastawie, powiązany z tarczą nastawczą, co pozwala ustawić wymagany maksymalny przepływ objętościowy.
• Następnie przepływ przechodzi przez zawór regulacyjny przepływu o charakterystyce liniowej, sterowany siłownikiem.
• Przed wylotem z zaworu czynnik przepływa przez wbudowany mechaniczny regulator różnicy ciśnienia, który utrzymuje przepływ na ustawionym poziomie w zakresie roboczym, niezależnie od wahań ciśnienia wlotowego.

Nastawa przepływu i sterowanie ręczne

• DN 10…32: zawór jest wyposażony fabrycznie w pokrętło sterowania ręcznego, które zabezpiecza trzpień i mechanizm nastawy oraz ułatwia uruchomienie.
• Nastawa fabryczna: zawór jest otwarty i musi pozostać otwarty podczas płukania instalacji.
• Aby zamknąć zawór pokrętłem, należy obracać je zgodnie z ruchem wskazówek zegara.
• Pokrętło nie jest przeznaczone do długotrwałej obsługi ręcznej.

Współpraca z siłownikami (DN 15…32)

Zawór VPI46.20L0.6 współpracuje z siłownikami Siemens przeznaczonymi dla zakresu DN 15…32, w tym: SSA.., SSD.., STA..65.. / STP..65.., SUA21/3P, SUE21P.

Dane techniczne

• Ciśnienie nominalne: PN 25 wg EN 1333
• Dopuszczalne ciśnienie robocze: 2500 kPa (25 bar) wg ISO 7628 / EN 1333
• Maks. różnica ciśnienia (dla VPI46.20L0.6): 600 kPa
• Minimalna różnica ciśnienia (wymagana do pracy regulatora Δp): zależna od nastawy przepływu; dla zakresu 100…575 l/h wynosi ok. 14,9…18,9 kPa
• Poziom nieszczelności: klasa IV (0…0,01% przepływu objętościowego V100) wg EN 1349
• Średnia dokładność przepływu: ±10% od Δpmin do 2,5 × Δpmin; ±5% od 2,5 × Δpmin do 800 kPa
• Dopuszczalne czynniki: woda grzewcza niskiej i średniej temperatury, woda chłodnicza, woda z dodatkami przeciwzamarzaniowymi (zalecenie: jakość wody wg VDI 2035)
• Temperatura czynnika: 1…120°C (dla zaworu z siłownikiem); 1…110°C dla siłowników SUA21/3P i SUE21P
• Temperatura otoczenia: 1…50°C

Materiały i połączenia

• Korpus zaworu (DN 10…32): mosiądz kuty na gorąco odporny na odcynkowanie (DZR), CW602N
• Trzpień, sprężyna: stal nierdzewna
• Element nastawy przepływu: PTFE, PPO, POM C i ABS
• Regulator: PPS
• Uszczelki: EPDM 281 (O-ring)
• Przyłącze siłownika (DN 10…32): M30 × 1,5 mm

Montaż – ważne wskazówki

• Obowiązuje wskazany kierunek przepływu (strzałka na korpusie zaworu).
• Zalecany montaż na powrocie, gdzie temperatury są niższe (korzystnie wpływa na trwałość uszczelnienia trzpienia).
• Przed zaworem zaleca się zastosowanie filtra lub odmulacza; z instalacji należy usunąć zanieczyszczenia i pozostałości po spawaniu.
• Nie izolować mocowania siłownika – wymagana jest cyrkulacja powietrza.
• Zawory PICV muszą być otwarte podczas płukania i próby ciśnieniowej instalacji.

Podsumowanie

Siemens VPI46.20L0.6 to zawór PICV DN 20 z gwintem wewnętrznym Rp ¾, zapewniający jednocześnie precyzyjną regulację i automatyczne zrównoważenie hydrauliczne w instalacjach HVAC. Dzięki wbudowanemu regulatorowi różnicy ciśnienia i nastawie maksymalnego przepływu 100…575 l/h ułatwia uruchomienie instalacji i stabilizuje pracę odbiorników w warunkach zmiennego ciśnienia.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Zawór regulacyjny ciśnieniowo niezależny Siemens Acvatix VPI46.20L0.6 jest przeznaczony wyłącznie do zamkniętych obiegów instalacji HVAC.
• Produkt należy stosować wyłącznie z dopuszczonym medium: wodą grzewczą niskotemperaturową, wodą lodową lub wodą z dodatkiem środka przeciw zamarzaniu, zgodnie z dokumentacją producenta.
• Dopuszczalne ciśnienie robocze wynosi PN 25 / 2500 kPa (25 bar). Maksymalna dopuszczalna różnica ciśnień na torze regulacyjnym zaworu nie może przekraczać 800 kPa.
• Dopuszczalna temperatura medium dla zaworu z siłownikiem wynosi 1...120°C. W połączeniu z siłownikami SUA21/3P lub SUE21P dopuszczalna temperatura medium wynosi 1...110°C.
• Dla tego modelu praca z medium o temperaturze poniżej 0°C jest dopuszczalna wyłącznie w konfiguracji z siłownikiem SSD..UT oraz elementem grzejnym trzpienia Z366 i pierścieniem dystansowym ALP62; w takim przypadku dopuszczalna temperatura medium wynosi -10...120°C.
• Montaż należy wykonywać zgodnie z kierunkiem przepływu oznaczonym strzałką na korpusie zaworu. Nieprzestrzeganie kierunku przepływu może spowodować nieprawidłowe działanie instalacji lub uszkodzenie produktu.
• Zawór należy montować najlepiej na przewodzie powrotnym, gdzie temperatura jest niższa i uszczelnienie trzpienia jest mniej narażone na obciążenia.
• Przed zaworem zaleca się montaż filtra siatkowego lub odmulacza. Zanieczyszczenia, opiłki i pozostałości po spawaniu należy usunąć z rur i armatury przed uruchomieniem.
• Podczas płukania instalacji oraz próby ciśnieniowej zawór musi pozostawać otwarty. Silne uderzenia hydrauliczne mogą uszkodzić zamknięty zawór.
• Uruchomienie jest dopuszczalne wyłącznie z prawidłowo zamontowanym pokrętłem ręcznym lub siłownikiem. Silne skoki ciśnienia mogą uszkodzić zamknięty zawór.
• Pokrętło ręczne służy wyłącznie do uruchomienia i czynności montażowych; nie jest przeznaczone do stałej, długotrwałej pracy ręcznej.
• Montaż, nastawę przepływu i dobór siłownika należy wykonywać zgodnie z dokumentacją producenta. Przed montażem siłownika należy ustawić wymagany przepływ objętościowy.
• Jeżeli zawór jest wyposażany w siłownik, należy przestrzegać dopuszczalnych pozycji montażu danego siłownika. Siłowniki SUA21/3P i SUE21P mogą być montowane poziomo do 90° i nie mogą wisieć; siłowniki SSD..UT nie mogą być montowane odwrócone do góry nogami. Przy montażu poziomym siłownika SSD..UT przewód musi być skierowany w dół, w przeciwnym razie ochrona IP nie jest gwarantowana.
• Nie należy izolować wspornika siłownika; należy zapewnić swobodną cyrkulację powietrza.
• Produkt jest bezobsługowy, a elementy takie jak grzyb zaworu, trzpień, mechanizm nastawy i membrana nie mogą być demontowane. Nieuprawniony demontaż może spowodować uszkodzenie produktu i utratę szczelności.
• Przed rozpoczęciem prac serwisowych należy wyłączyć pompę, odłączyć zasilanie siłownika, zamknąć zawory odcinające, całkowicie zredukować ciśnienie w instalacji oraz poczekać, aż rurociąg i zawór ostygną.
• Uszczelnienie trzpienia nie jest wymienne. W przypadku wystąpienia nieszczelności należy wymienić cały zawór.
• Jeżeli stosowana jest osłona izolacyjna w instalacjach chłodniczych, musi być prawidłowo przyklejona do korpusu zaworu, aby ograniczyć ryzyko kondensacji między zaworem a izolacją.
• Osłon izolacyjnych ALI..VPI46/VPP46 nie wolno stosować jednocześnie z elementem grzejnym trzpienia Z366.
• Element grzejny trzpienia Z366 może być stosowany wyłącznie z siłownikiem SSD..UT oraz pierścieniem dystansowym ALP62. Zastosowanie Z366 z innymi siłownikami może doprowadzić do ich uszkodzenia.
• Produkt oraz jego opakowanie nie mogą być usuwane z odpadami komunalnymi. Należy przekazać je do odpowiedniego punktu zbiórki i recyklingu zgodnie z lokalnymi i krajowymi przepisami.
