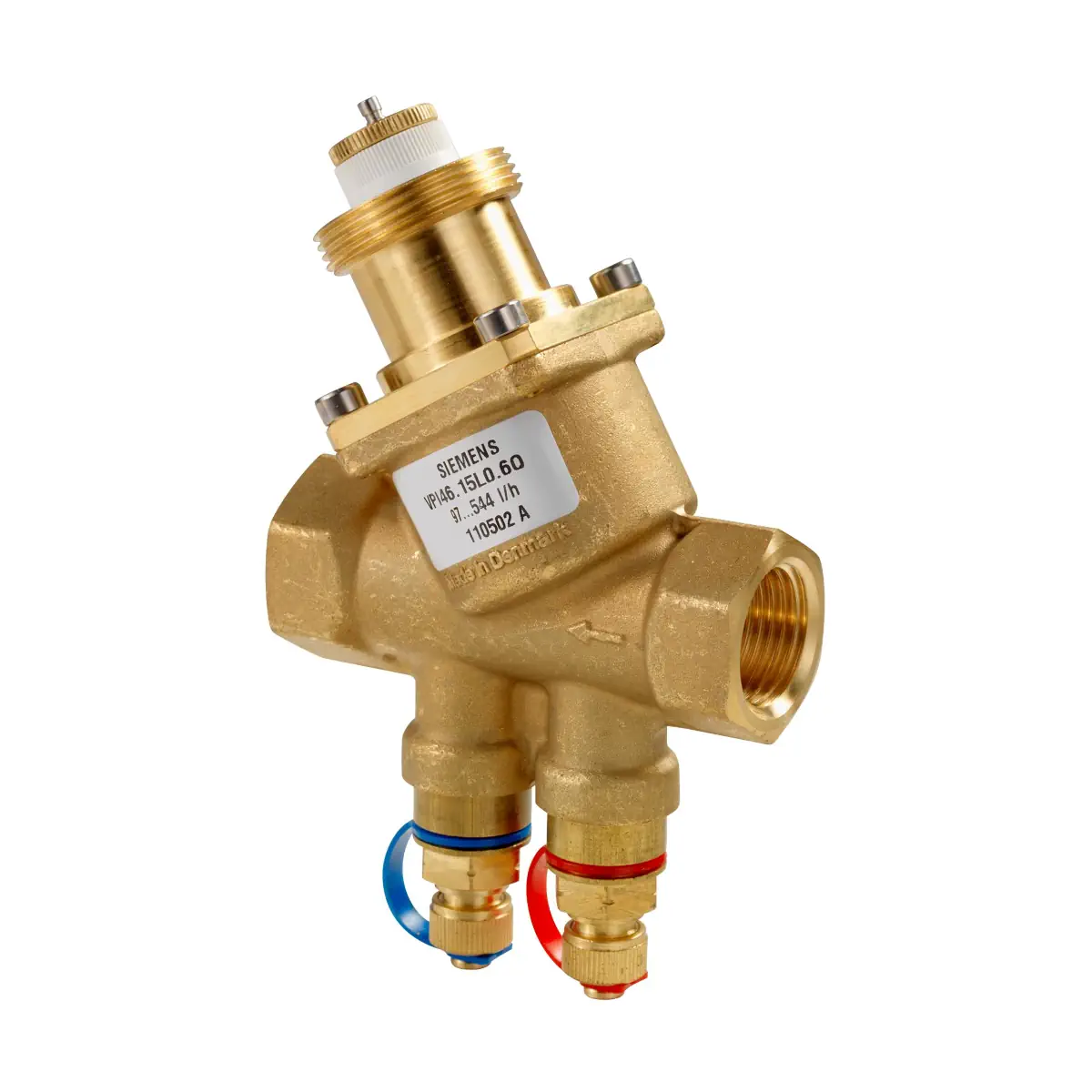

VPI46.15L0.4Q Zawór PICV gwintowany, PN25, DN15, V100 370 [l/h], współpracuje z SSA.., STA.., STP.., SUE21P, przyłącza Rp½

VPI46.15L0.4Q to zawór regulacyjny niezależny od ciśnienia (PICV) Siemens ACVATIX™ z wbudowanym regulatorem różnicy ciśnienia, przeznaczony do precyzyjnej regulacji po stronie wody oraz automatycznego hydraulicznego zrównoważenia odbiorników w instalacjach HVAC (ogrzewanie i chłodzenie), w obiegach zamkniętych. Wersja Q posiada dwa punkty pomiaru ciśnienia P+ i P-, umożliwiające pomiar różnicy ciśnienia na zaworze PICV.

Najważniejsze cechy

• Producent: Siemens
• Model: VPI46.15L0.4Q
• Typ: zawór PICV (Pressure Independent Control Valve) – regulacyjny niezależny od ciśnienia
• DN: 15
• Przyłącza instalacji: gwint wewnętrzny Rp ½ (ISO 7-1)
• Wbudowany regulator różnicy ciśnienia – utrzymuje ustawiony przepływ w zakresie pracy
• Zakres nastawy przepływu (v̇min…v̇100): 65…370 l/h
• Charakterystyka zaworu: liniowa (wg VDI/VDE 2173)
• Skok nominalny (H100): 5 mm
• Punkty pomiaru ciśnienia: P+ (czerwona opaska) i P- (niebieska opaska)
• Ciśnienie nominalne: PN 25
• Maks. dopuszczalna różnica ciśnienia: 800 kPa
• Temperatura czynnika: 1…120°C (dla zaworu z siłownikiem)

Zastosowanie

VPI46.15L0.4Q jest przeznaczony do instalacji wentylacyjnych i klimatyzacyjnych oraz układów grzewczych i chłodniczych, gdzie wymagane jest jednocześnie:

• dokładne sterowanie przepływem po stronie wody,
• automatyczne zrównoważenie hydrauliczne odbiorników (np. klimakonwektorów, urządzeń indukcyjnych, wymienników ciepła),
• stabilna praca niezależnie od wahań ciśnienia w instalacji.

Budowa i zasada działania

Czynnik wpływa do zaworu przez króciec wlotowy, następnie przepływa przez otwór o zmiennej nastawie, który – poprzez tarczę z podziałką – umożliwia ustawienie wymaganego maksymalnego przepływu objętościowego. Dalej czynnik przepływa przez zawór regulacyjny przepływu o charakterystyce liniowej i skoku 5 mm, sterowany siłownikiem (dobieranym osobno). Przed opuszczeniem korpusu, czynnik przechodzi przez wbudowany mechaniczny regulator różnicy ciśnienia, który utrzymuje warunki pracy zapewniające stabilny przepływ zgodny z nastawą.

Punkty pomiaru ciśnienia (wersja Q)

Zawór VPI46.15L0.4Q jest wyposażony w dwa punkty pomiarowe:

• P+ – oznaczenie czerwoną opaską,
• P- – oznaczenie niebieską opaską.

Umożliwiają one pomiar różnicy ciśnienia na zaworze PICV (np. elektronicznym manometrem ALE10).

Dane techniczne

• Ciśnienie nominalne: PN 25 (wg EN 1333)
• Dopuszczalne ciśnienie robocze: 2500 kPa (25 bar) (wg ISO 7628 / EN 1333)
• Maks. różnica ciśnienia: 800 kPa
• Minimalna różnica ciśnienia dla pracy regulatora: zależna od nastawy; dla zakresu 65…370 l/h typowo ok. 14,6…17,2 kPa
• Średnia dokładność przepływu: ±10% od Δpmin do 2,5 × Δpmin; ±5% od 2,5 × Δpmin do 800 kPa
• Poziom nieszczelności: klasa IV (0…0,01% przepływu objętościowego V100) (wg EN 1349)
• Dopuszczalne czynniki: woda grzewcza niskiej i średniej temperatury, woda chłodnicza, woda z dodatkami przeciwzamarzaniowymi (zalecenie: jakość wody wg VDI 2035)
• Temperatura czynnika: 1…120°C (dla zaworu z siłownikiem); 1…110°C dla siłowników SUA21/3P i SUE21P
• Temperatura otoczenia: 1…50°C
• Zakres przepływu (v̇min…v̇100): 65…370 l/h
• Skok nominalny: 5 mm

Materiały

• Korpus zaworu, przyłącza, dławica i punkty pomiaru ciśnienia: mosiądz kuty na gorąco odporny na odcynkowanie (DZR), CW602N
• Trzpień i sprężyna: stal nierdzewna
• Element nastawy przepływu: PTFE, PPO, POM C i ABS
• Regulator: PPS
• Uszczelki: EPDM 281 (O-ring)

Przyłącza i montaż

• Gwint instalacji: Rp ½ (ISO 7-1)
• Przyłącze siłownika: M30 × 1,5 mm
• Punkty pomiaru ciśnienia P/T (na korpusie zaworu): G ¼”
• Kierunek przepływu: obowiązkowy (zgodnie ze strzałką na korpusie zaworu)
• Zalecenie montażowe: montaż na powrocie (niższa temperatura sprzyja trwałości uszczelnienia trzpienia)
• Zalecenie instalacyjne: przed zaworem zastosować filtr lub odmulacz; z instalacji usunąć zanieczyszczenia (np. pozostałości po spawaniu)

Uruchomienie i sterowanie ręczne (DN 10…32)

• Zawór dostarczany jest w położeniu całkowitego otwarcia i musi być otwarty podczas płukania instalacji.
• Zawory muszą być uruchamiane z poprawnie zamontowanym pokrętłem sterowania ręcznego lub z siłownikiem.
• Nie przekraczać różnicy ciśnienia Δpmax = 800 kPa.
• Pokrętło sterowania ręcznego nie jest przeznaczone do długotrwałej obsługi ręcznej.

Współpracujące siłowniki (wg karty katalogowej)

• Elektromechaniczne lub elektrotermiczne: SSA.., SSD.., STA..65.. / STP..65.., SUA21/3P, SUE21P

Konserwacja

• Zawór nie wymaga konserwacji.
• Elementów takich jak grzybek, wrzeciono, nastawa przepływu czy membrana nie można demontować.
• Dławica uszczelniająca nie podlega wymianie; w przypadku nieszczelności należy wymienić cały zawór.

Podsumowanie

Siemens VPI46.15L0.4Q to kompaktowy zawór PICV DN 15 z gwintem wewnętrznym Rp ½, umożliwiający nastawę maksymalnego przepływu w zakresie 65…370 l/h. Wbudowany regulator różnicy ciśnienia stabilizuje pracę układu, a punkty pomiarowe P+ / P- ułatwiają diagnostykę i uruchomienie instalacji.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada deklarowaną w dokumentacji zgodność UE (CE). Dodatkowo dokumentacja wskazuje zgodność EAC.
• Produkt jest zaworem regulacyjnym PICV przeznaczonym wyłącznie do instalacji zamkniętych w systemach ogrzewania, wentylacji i klimatyzacji.
• Dopuszczalne medium robocze: woda grzewcza niskotemperaturowa, woda lodowa oraz woda z dodatkiem środka przeciw zamarzaniu. Zalecane uzdatnienie wody zgodnie z VDI 2035.
• Dla modelu VPI46.15L0.4Q dopuszczalne ciśnienie robocze wynosi PN 25 / 2500 kPa (25 bar). Maksymalna dopuszczalna różnica ciśnień na torze regulacyjnym nie może przekraczać 800 kPa.
• Dla modelu VPI46.15L0.4Q minimalny nastawialny przepływ wynosi 65 l/h, a nominalny maksymalny przepływ 370 l/h. Dobór i nastawę należy wykonywać zgodnie z tabelami producenta.
• Dopuszczalna temperatura medium dla samego zaworu wynosi od 1 do 120°C; przy współpracy z siłownikami SUA21/3P lub SUE21P maksymalna temperatura medium wynosi 110°C. Dopuszczalna temperatura otoczenia wynosi od 1 do 50°C.
• Kierunek przepływu oznaczony strzałką na korpusie zaworu jest obowiązkowy i musi być bezwzględnie zachowany podczas montażu.
• Montaż, uruchomienie i nastawę produktu należy wykonywać zgodnie z dokumentacją producenta oraz obowiązującymi przepisami krajowymi. Nieprzestrzeganie przepisów bezpieczeństwa może prowadzić do obrażeń i szkód materialnych.
• Przed montażem siłownika należy ustawić wymagany przepływ objętościowy. Regulację nastawy wykonywać wyłącznie ręcznie, zgodnie z instrukcją producenta.
• Podczas płukania instalacji oraz próby ciśnieniowej zawór musi pozostawać otwarty. Silne uderzenia hydrauliczne mogą uszkodzić zamknięty zawór.
• Zawór należy uruchamiać wyłącznie z prawidłowo zamontowanym pokrętłem ręcznym lub siłownikiem. Pokrętło ręczne nie jest przeznaczone do stałej eksploatacji jako element roboczy.
• Produkt jest bezobsługowy, lecz nie wolno demontować elementów wewnętrznych takich jak grzybek, trzpień, nastawa czy membrana. Rozbieranie zaworu może spowodować uszkodzenie produktu i utratę szczelności.
• Przed wszelkimi pracami serwisowymi należy wyłączyć pompę, odłączyć zasilanie współpracującego siłownika, zamknąć zawory odcinające, całkowicie zredukować ciśnienie w instalacji oraz odczekać do pełnego ostygnięcia rur.
• Dławnica trzpienia nie podlega wymianie. W przypadku wystąpienia nieszczelności należy wymienić cały zawór.
• Zaleca się montaż filtra lub odmulacza przed zaworem oraz usunięcie zanieczyszczeń, opiłków i pozostałości po spawaniu z przewodów i armatury przed uruchomieniem instalacji.
• Jeżeli zawór jest wyposażany w siłownik, należy stosować wyłącznie kompatybilne siłowniki wskazane przez producenta dla modelu VPI46.15L0.4Q. Użycie nieprzewidzianych komponentów może prowadzić do nieprawidłowej pracy lub uszkodzenia.
• Nie wyrzucać produktu z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi i krajowymi przepisami dotyczącymi selektywnej zbiórki i recyklingu.
