ALP49 Długie króćce pomiarowe (zestaw 2 sztuk) do zaworów VPP/VPI46..Q i VPF43/53..

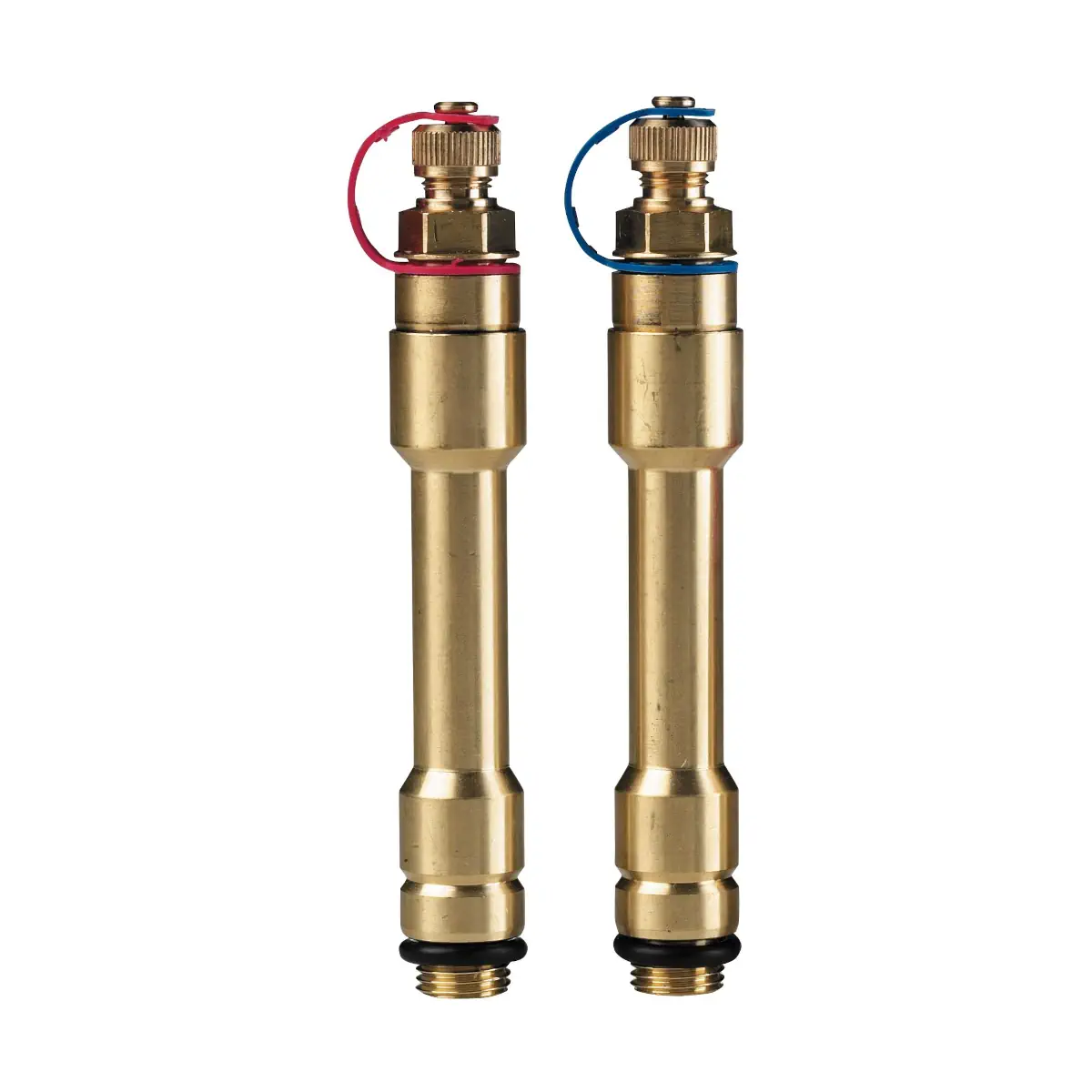

ALP49 (S55264-V118) to zestaw długich króćców pomiarowych P/T przeznaczonych do zaworów Siemens PICV z przyłączami pomiarowymi. W komplecie znajdują się 2 sztuki: jeden króciec z czerwoną opaską oraz jeden z niebieską opaską, co ułatwia identyfikację punktów pomiarowych podczas uruchomienia i diagnostyki instalacji.

Najważniejsze cechy

• Producent: Siemens
• Model: ALP49
• Symbol magazynowy: S55264-V118
• Typ: długie króćce pomiarowe P/T (zestaw 2 szt.)
• Zawartość zestawu: 1× króciec z czerwoną opaską + 1× króciec z niebieską opaską
• Połączenie z korpusem zaworu: G ¼” wg ISO 228, z uszczelką
• Przyłącze króćca: gwint zewnętrzny G ⅛” wg ISO 228
• Długość: 120 mm

Zastosowanie

Zestaw ALP49 służy jako element osprzętu do punktów pomiarowych P/T w zaworach Siemens PICV, umożliwiając wykonanie pomiarów w punktach pomiaru ciśnienia na korpusie zaworu.

Dane techniczne

• Długość króćców: 120 mm
• Gwint przyłącza (króciec): G ⅛” (gwint zewnętrzny), wg ISO 228
• Gwint przyłącza w korpusie zaworu: G ¼” wg ISO 228
• Uszczelnienie: króćce dostarczane z uszczelką (połączenie z korpusem zaworu)

Montaż i kompatybilność

• Króćce ALP49 montuje się w przyłączach P/T na korpusie zaworu (przyłącza G ¼”).
• Zestaw obejmuje dwa króćce oznaczone kolorami (czerwony i niebieski) dla łatwiejszej identyfikacji punktów pomiarowych.

Podsumowanie

Siemens ALP49 (S55264-V118) to praktyczny zestaw 2 długich króćców pomiarowych P/T o długości 120 mm, przeznaczony do zaworów Siemens PICV z przyłączami pomiarowymi. Gwinty G ¼” (po stronie korpusu zaworu) oraz G ⅛” (przyłącze króćca), a także oznaczenia kolorystyczne (czerwony/niebieski), ułatwiają wykonanie pomiarów i prac uruchomieniowych w instalacjach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest elementem wyposażenia dodatkowego przeznaczonym do zaworów Kombi firmy Siemens.
• ALP49 to długie króćce pomiarowe P/T (zestaw 2 sztuk): 1 sztuka z czerwoną opaską i 1 sztuka z niebieską opaską.
• Przyłącze króćców: gwint zewnętrzny G ⅛" wg ISO 228. Połączenie z korpusem zaworu: G ¼" wg ISO 228, z uszczelką.
• Produkt należy stosować wyłącznie zgodnie z przeznaczeniem i dokumentacją producenta, z kompatybilnymi zaworami Kombi Siemens.
• Montaż i demontaż wykonywać wyłącznie przy odciążonej instalacji. Przed pracami należy wyłączyć pompę, zamknąć zawory odcinające, całkowicie obniżyć ciśnienie w instalacji oraz odczekać do jej całkowitego ostygnięcia.
• Nie stosować produktu w instalacji pozostającej pod ciśnieniem. Nieprawidłowy montaż lub demontaż elementów pomiarowych może spowodować wyciek czynnika i zagrożenie dla bezpieczeństwa.
• Podczas prac serwisowych należy przestrzegać lokalnych przepisów bezpieczeństwa oraz zaleceń producenta instalacji i zaworu.
• Nie wyrzucać z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi przepisami.

Pliki do pobrania:
ALP49 Karta katalogowa
