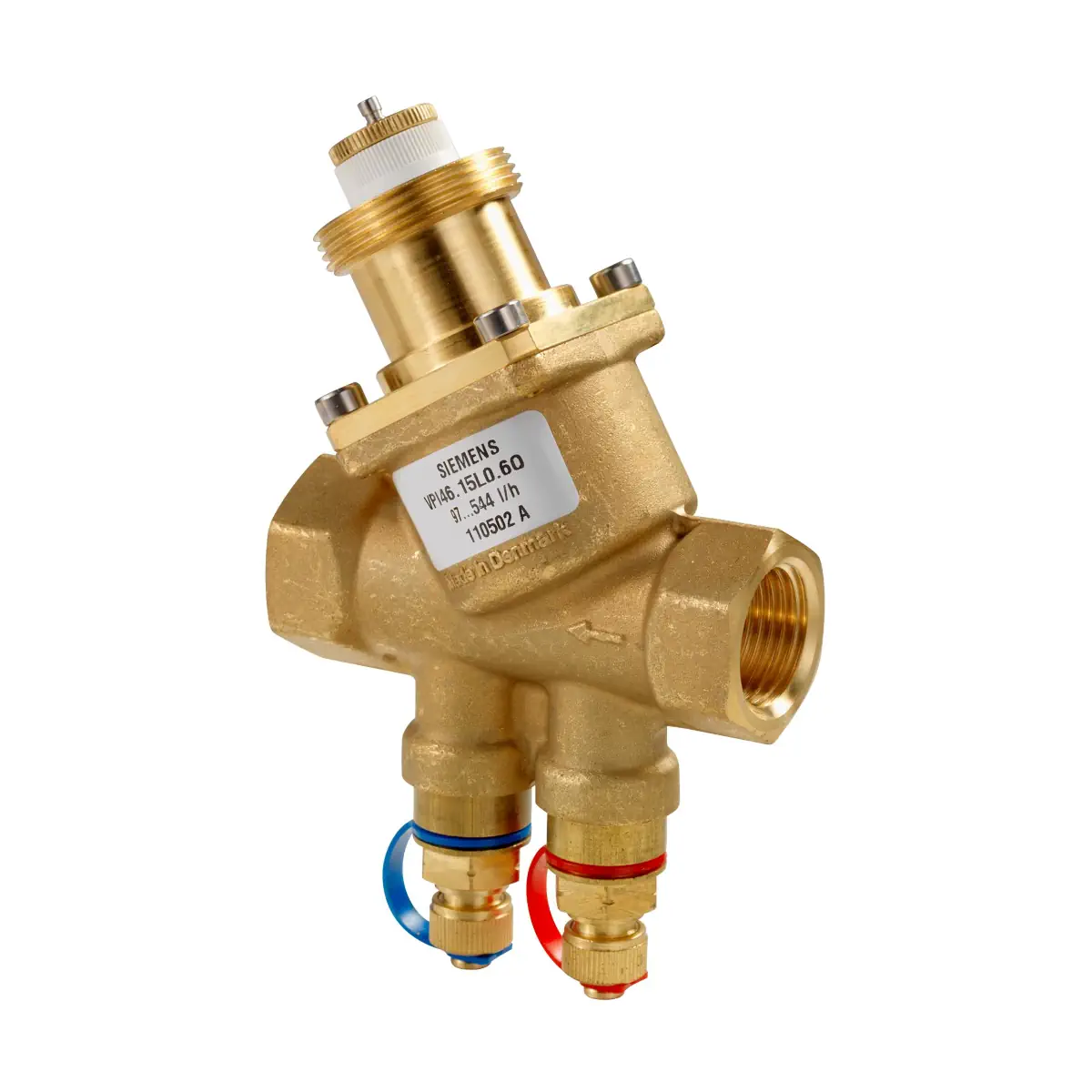

VPI46.20F1.8Q Zawór PICV gwintowany, PN25, DN20, V100 1800 [l/h], współpracuje z SSA.., STA.., STP.., SUE21P, przyłącza Rp¾

VPI46.20F1.8Q to zawór regulacyjny niezależny od ciśnienia (PICV) z serii Siemens ACVATIX™, przeznaczony do wodnych instalacji HVAC w pomieszczeniach, strefach oraz układach wentylacji i klimatyzacji. Zawór posiada wbudowany mechaniczny regulator różnicy ciśnienia, dzięki czemu utrzymuje ustawiony przepływ objętościowy w szerokim zakresie pracy instalacji. Wersja Q jest wyposażona w dwa punkty pomiaru ciśnienia (P+ i P-), co umożliwia pomiar różnicy ciśnienia na zaworze.

Najważniejsze cechy

• Producent: Siemens
• Linia: ACVATIX™
• Model: VPI46.20F1.8Q
• Typ: zawór regulacyjny niezależny od ciśnienia (PICV) z wbudowanym regulatorem Δp
• Średnica nominalna: DN 20
• Przyłącza: gwint wewnętrzny Rp ¾ (zgodny z ISO 7-1)
• Zakres nastawy przepływu (przez całkowicie otwarty zawór): 300…1800 l/h
• Charakterystyka zaworu: liniowa (wg VDI/VDE 2173)
• Skok nominalny (H100): 5,5 mm
• Punkty pomiaru ciśnienia: tak (P+, P-)
• Ciśnienie nominalne: PN 25
• Dopuszczalna temperatura czynnika: 1…120°C (dla zaworu z siłownikiem)
• Dopuszczalna temperatura otoczenia: 1…50°C

Zastosowanie

VPI46.20F1.8Q jest przeznaczony do regulacji po stronie wody oraz automatycznego hydraulicznego zrównoważenia odbiorników w instalacjach ogrzewania i chłodzenia, m.in. dla urządzeń końcowych takich jak klimakonwektory, urządzenia indukcyjne czy wymienniki ciepła. Zawór jest przeznaczony do obiegów zamkniętych.

Budowa i działanie (PICV)

Czynnik wpływa do zaworu przez króciec wlotowy i przepływa przez otwór o zmiennej nastawie, ustawiany za pomocą tarczy z podziałką (nastawa maksymalnego przepływu). Następnie czynnik przepływa przez zawór regulacyjny przepływu o charakterystyce liniowej, którego położenie ustawia siłownik. Przed opuszczeniem zaworu czynnik przechodzi przez wbudowany regulator różnicy ciśnienia, który utrzymuje ustawiony przepływ objętościowy w całym zakresie roboczym.

Punkty pomiaru ciśnienia (wersja Q)

• P+: punkt pomiaru ciśnienia z czerwoną opaską
• P-: punkt pomiaru ciśnienia z niebieską opaską
• Umożliwiają pomiar różnicy ciśnienia Δp na zaworze PICV; do pomiaru można wykorzystać elektroniczny manometr ALE10.

Współpracujące siłowniki

Zawór VPI46.20F1.8Q współpracuje z siłownikami elektromechanicznymi lub elektrotermicznymi:

• SSA..
• SSD..
• STA..65.. / STP..65..
• SUA21/3P
• SUE21P

Uwaga: zawory, siłowniki oraz wyposażenie dodatkowe są dostarczane w oddzielnych opakowaniach.

Dane techniczne

• Ciśnienie nominalne: PN 25 (wg EN 1333)
• Dopuszczalne ciśnienie robocze: 2500 kPa (25 bar) (wg ISO 7628 / EN 1333)
• Maks. różnica ciśnienia: 800 kPa
• Min. różnica ciśnienia: zależna od nastawy (wg tabel „Przepływ objętościowy / nastawa na skali”)
• Poziom nieszczelności: klasa IV (0…0,01% przepływu objętościowego V100) (wg EN 1349)
• Średnia dokładność przepływu: ±10% od Δpmin do 2,5 × Δpmin; ±5% od 2,5 × Δpmin do 800 kPa
• Dopuszczalne czynniki: woda grzewcza niskiej i średniej temperatury, woda chłodnicza, woda z dodatkami przeciwzamarzaniowymi (zalecenie: jakość wody wg VDI 2035)
• Temperatura czynnika: 1…120°C (dla zaworu z siłownikiem); 1…110°C dla siłowników SUA21/3P i SUE21P
• Temperatura otoczenia: 1…50°C
• Skok nominalny (H100): 5,5 mm
• Przyłącza gwintowe: Rp (gwint wewnętrzny) wg ISO 7-1
• Przyłącze siłownika (DN 10…32): M30 × 1,5 mm
• Punkty pomiaru ciśnienia P/T: G ¼” (przyłącza na korpusie zaworu), iglice 2 mm × 40 mm

Materiały

• Korpus zaworu, przyłącza, dławica i punkty pomiaru ciśnienia: mosiądz kuty na gorąco odporny na odcynkowanie (DZR), CW602N
• Trzpień, sprężyna: stal nierdzewna
• Element nastawy przepływu: PTFE, PPO, POM C i ABS
• Regulator: PPS
• Uszczelki: EPDM 281 (O-ring)

Montaż, nastawa i uruchomienie

• Kierunek przepływu: obowiązkowy (zgodnie ze strzałką na korpusie zaworu).
• Zalecenie montażowe: montaż na powrocie (niższa temperatura sprzyja trwałości uszczelnienia trzpienia).
• Zalecenia instalacyjne: przed zaworem zalecany filtr lub odmulacz; usunąć zanieczyszczenia z instalacji; nie izolować mocowania siłownika (wymagana cyrkulacja powietrza).
• Sterowanie ręczne (DN 10…32): pokrętło sterowania ręcznego jest montowane fabrycznie; zawór dostarczany jest w położeniu całkowitego otwarcia (zawór musi być otwarty podczas płukania instalacji).
• Nastawa wstępna DN 10…32: zdjąć pokrętło sterowania ręcznego, poluzować radełkowaną nakrętkę, ustawić wymaganą wartość na tarczy białym pokrętłem i ręcznie dokręcić radełkowaną nakrętkę.
• Uruchomienie: zawory muszą być uruchamiane z poprawnie zamontowanym pokrętłem sterowania ręcznego lub siłownikiem; zawory PICV muszą być otwarte podczas płukania i próby ciśnieniowej instalacji.

Konserwacja

• Zawór nie wymaga konserwacji.
• Elementów takich jak grzybek zaworu, wrzeciono, nastawa przepływu czy membrana nie można demontować.
• Dławica uszczelniająca nie podlega wymianie; w przypadku nieszczelności należy wymienić cały zawór.

Wyposażenie dodatkowe (pomiar i osprzęt)

• ALE10: manometr elektroniczny (0…700 kPa) do pomiaru różnicy ciśnienia między P+ i P-
• ALE11: linie pomiarowe i proste końcówki pomiarowe do zaworów Siemens PICV
• ALP45: zapasowe króćce pomiarowe P/T (zestaw 2 szt.)
• ALP46: korki zaślepiające do przyłączy P/T
• ALP47: kulowy zawór spustowy z uszczelką
• ALP48: króciec pomiarowy P/T z kulowym zaworem spustowym (czerwona opaska)
• ALP49: długie króćce pomiarowe P/T (zestaw 2 szt.)
• ALP50: zapasowa osłona zaworu (kolor czarny)

Podsumowanie

Siemens VPI46.20F1.8Q to zawór PICV DN 20 z gwintem wewnętrznym Rp ¾, który łączy precyzyjną regulację z automatycznym równoważeniem hydraulicznym dzięki wbudowanemu regulatorowi różnicy ciśnienia. Zakres nastawy 300…1800 l/h oraz punkty pomiaru P+ / P- ułatwiają uruchomienie i diagnostykę, a kompatybilność z dedykowanymi siłownikami Siemens pozwala dobrać napęd do wymaganej strategii sterowania w instalacjach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Dokumentacja producenta przewiduje deklarację zgodności UE. Dla osprzętu ciśnieniowego DN 20, grupa płynów 2, produkt podlega dyrektywie PED 2014/68/UE zgodnie z art. 4 ust. 3 (należyta praktyka inżynierska).
• Nie wyrzucać produktu ani opakowania z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi i krajowymi przepisami dotyczącymi selektywnej zbiórki i recyklingu.
• Montaż, uruchomienie i serwis wykonywać wyłącznie zgodnie z dokumentacją producenta oraz obowiązującymi krajowymi przepisami bezpieczeństwa.
• Zawór przeznaczony jest wyłącznie do instalacji zamkniętych.
• Bezwzględnie przestrzegać kierunku przepływu oznaczonego strzałką na korpusie zaworu. Nieprawidłowy montaż może spowodować nieprawidłową pracę lub uszkodzenie urządzenia.
• Maksymalna dopuszczalna różnica ciśnień na torze regulacyjnym dla modelu VPI46.20F1.8Q wynosi 800 kPa. Nie wolno przekraczać tej wartości.
• Dopuszczalne ciśnienie robocze wynosi maksymalnie 2500 kPa (25 bar). Przekroczenie dopuszczalnych parametrów pracy może spowodować uszkodzenie zaworu i instalacji.
• Dopuszczalne medium: woda grzewcza niskotemperaturowa, woda lodowa oraz woda z dodatkiem środka przeciwzamarzaniowego. Producent zaleca uzdatnianie wody zgodnie z VDI 2035.
• Dopuszczalna temperatura medium dla zaworu z siłownikiem wynosi 1…120°C. W przypadku siłowników SUA21/3P lub SUE21P dopuszczalna temperatura medium wynosi 1…110°C.
• Podczas płukania instalacji lub próby ciśnieniowej zawór musi pozostawać w pozycji otwartej. Silne uderzenia hydrauliczne mogą uszkodzić zamknięty zawór.
• Uruchomienie wolno wykonywać wyłącznie z prawidłowo zamontowanym pokrętłem ręcznym lub siłownikiem. Silne skoki ciśnienia mogą uszkodzić zamknięty zawór.
• Przed pracami serwisowymi należy wyłączyć pompę, odłączyć zasilanie siłownika, zamknąć zawory odcinające, całkowicie zredukować ciśnienie w instalacji oraz poczekać do całkowitego ostygnięcia rur.
• Zawór jest bezobsługowy; nie wolno go demontować. Elementy takie jak grzyb zaworu, trzpień, nastawa wstępna czy membrana nie mogą być rozbierane.
• Dławnica trzpienia nie podlega wymianie. W przypadku wystąpienia nieszczelności należy wymienić cały zawór.
• Przed montażem siłownika należy ustawić wymagany przepływ. Podczas uruchomienia należy sprawdzić, czy nastawa odpowiada wartości projektowej; może być konieczna jej korekta.
• Zaleca się montaż filtra siatkowego lub odmulacza przed zaworem oraz usunięcie z instalacji zanieczyszczeń i pozostałości po spawaniu. Nie izolować wspornika siłownika, aby zapewnić cyrkulację powietrza.
• Wersja Q posiada króćce pomiarowe ciśnienia. Pomiary wykonywać wyłącznie zgodnie z dokumentacją producenta i z użyciem odpowiednich akcesoriów pomiarowych.
