VPI46.50F12Q Zawór Kombi gwintowany, PN25, DN50, V100 11500 l/h, współpracuje z SAY..P.., przyłącza Rp2

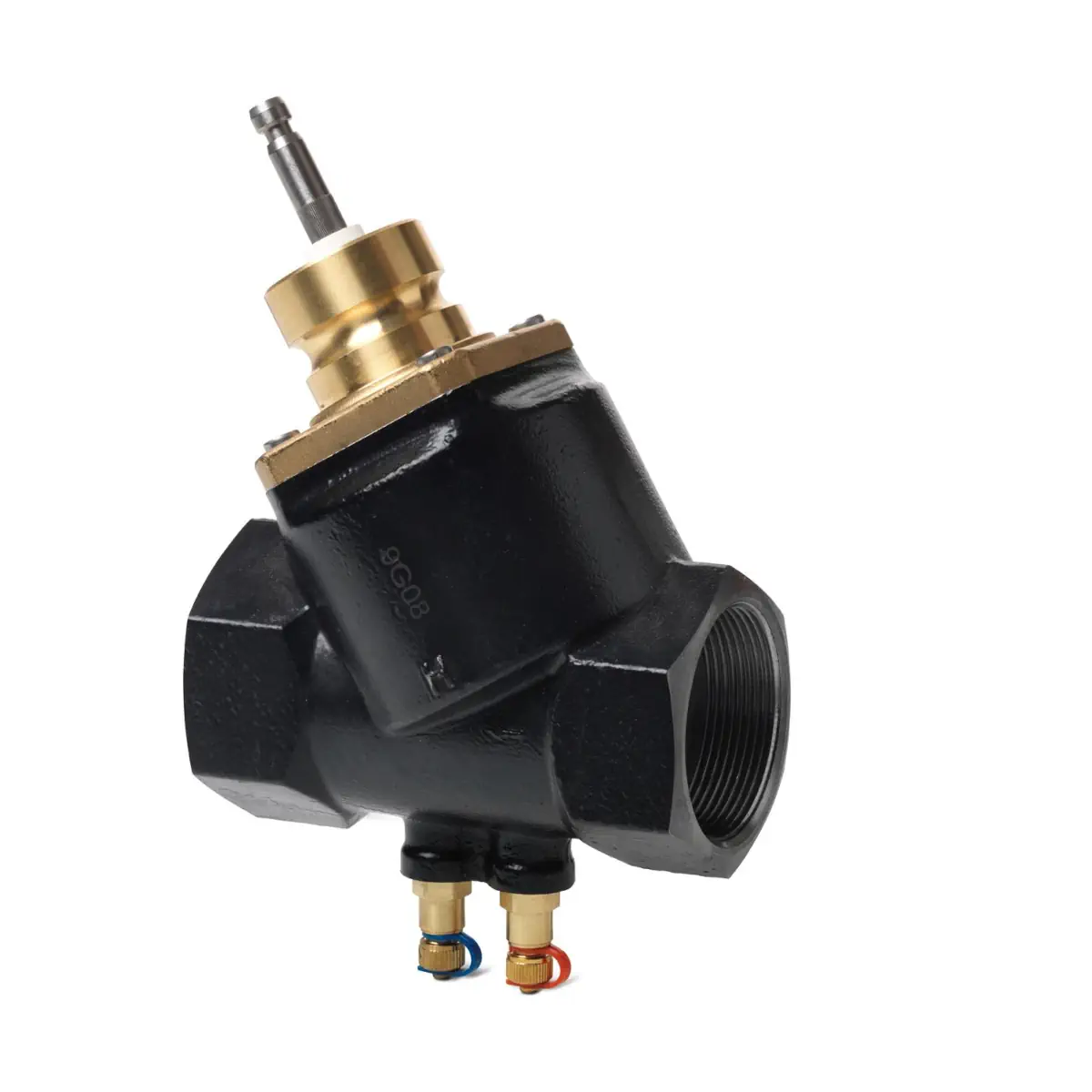

VPI46.50F12Q to zawór regulacyjny niezależny od ciśnienia (PICV) z serii Siemens ACVATIX™, przeznaczony do precyzyjnej regulacji po stronie wody oraz automatycznego hydraulicznego zrównoważenia odbiorników w instalacjach HVAC. Wersja Q posiada punkty pomiaru ciśnienia P+ i P- do pomiaru różnicy ciśnienia Δp na zaworze. Model ma średnicę DN 50, przyłącza Rp 2 (gwint wewnętrzny wg ISO 7-1), nominalny przepływ przy pełnym otwarciu v̇100 = 11500 l/h oraz minimalny nastawiany przepływ v̇min = 1400 l/h.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VPI46.50F12Q
• Symbol magazynowy: S55264-V130
• Typ: zawór PICV (z wbudowanym regulatorem różnicy ciśnienia)
• Zastosowanie: pomieszczenia, strefy, instalacje wentylacyjne i klimatyzacyjne (HVAC), obiegi zamknięte
• Średnica nominalna: DN 50
• Przyłącza: Rp 2 (gwint wewnętrzny wg ISO 7-1)
• Punkty pomiaru ciśnienia: P+ (czerwona opaska) i P- (niebieska opaska)
• Nominalny skok (H100): 15 mm
• Charakterystyka zaworu: liniowa wg VDI/VDE 2173
• Przepływ objętościowy: v̇min 1400 l/h, v̇100 11500 l/h
• Wymagana minimalna różnica ciśnienia Δpmin: 36 kPa
• Maksymalna różnica ciśnienia Δpmax (dla pracy regulacyjnej): 600 kPa

Zastosowanie

VPI46.50F12Q jest przeznaczony do regulacji po stronie wody oraz automatycznego równoważenia hydraulicznego urządzeń końcowych (np. klimakonwektorów, urządzeń indukcyjnych, wymienników ciepła) w instalacjach ogrzewania i chłodzenia. Zawór jest przeznaczony do obiegów zamkniętych.

Budowa i zasada działania

Czynnik wpływający do zaworu (króciec wlotowy A) przepływa przez otwór o zmiennej nastawie, połączony z tarczą z podziałką umożliwiającą ustawienie wymaganego maksymalnego przepływu. Następnie czynnik przepływa przez zawór regulacyjny przepływu o charakterystyce liniowej i skoku 15 mm, sterowany przez siłownik. Przed opuszczeniem zaworu czynnik przechodzi przez wbudowany mechaniczny regulator różnicy ciśnienia, który utrzymuje ustawiony przepływ objętościowy niezależnie od zmian ciśnienia w instalacji (w zakresie roboczym).

Punkty pomiaru ciśnienia (wersja Q)

Model VPI46.50F12Q posiada dwa punkty pomiaru ciśnienia P+ i P-, umożliwiające pomiar różnicy ciśnienia Δp na zaworze PICV (np. manometrem elektronicznym ALE10).

• Przyłącza P/T na korpusie zaworu: G ¼”
• Iglice: 2 mm × 40 mm

Nastawa przepływu (DN 40…50)

• Poluzować mocowanie wrzeciona.
• Wybrać odpowiednie ustawienie na tarczy, za pomocą białego pokrętła.
• Ręcznie dokręcić mocowanie wrzeciona.

Siłowniki współpracujące

Zawór VPI46.50F12Q współpracuje z siłownikami SAY..P03 (połączenie: łącznik siłownika Siemens o dużym skoku), o skoku 15 mm i sile 200 N (czas przestawienia 30 s).

Dane techniczne

• Ciśnienie nominalne: PN 25 wg EN 1333
• Dopuszczalne ciśnienie robocze: 2500 kPa (25 bar) wg ISO 7628 / EN 1333
• Δpmin: 36 kPa
• Δpmax: 600 kPa
• Poziom nieszczelności: klasa IV (0…0,01% przepływu objętościowego V100) wg EN 1349
• Średnia dokładność przepływu: +/−10% od Δpmin do 2,5 × Δpmin; +/−5% od 2,5 × Δpmin do 800 kPa
• Dopuszczalne czynniki: woda grzewcza niskiej i średniej temperatury, woda chłodnicza, woda z dodatkami przeciwzamarzaniowymi (zalecenie: jakość wody wg VDI 2035)
• Temperatura czynnika: 1…120 °C (dla zaworu z siłownikiem)
• Dopuszczalna temperatura otoczenia: 1…50 °C
• Materiał korpusu (DN 40…50): żeliwo sferoidalne
• Trzpień, sprężyna: stal nierdzewna
• Regulator: PPS
• Uszczelki: EPDM 281 (O-ring)

Wymiary i masa

• DN: 50
• Gwint wewnętrzny: Rp 2
• S: 70 mm
• L1: 77 mm
• H (całkowita wysokość wraz z siłownikiem SAY..): 500 mm
• Masa: 3,683 kg

Montaż i uruchomienie

• Kierunek przepływu (strzałka na korpusie): obowiązkowy.
• Zalecenie: montaż na powrocie (niższe temperatury korzystnie wpływają na trwałość uszczelnienia trzpienia).
• Zalecenie: przed zaworem zamontować filtr lub odmulacz; nie izolować mocowania siłownika (wymagana cyrkulacja powietrza).
• Uruchomienie: zawory PICV muszą być otwarte podczas płukania i próby ciśnieniowej instalacji.

Konserwacja

• Zawór VPI46.50F12Q nie wymaga konserwacji.
• Elementów wewnętrznych (grzybek, wrzeciono, nastawa przepływu, membrana itp.) nie można demontować.
• Dławica uszczelniająca nie podlega wymianie; w przypadku nieszczelności należy wymienić cały zawór.

Podsumowanie

Siemens VPI46.50F12Q to zawór PICV DN 50 z gwintem wewnętrznym Rp 2 i punktami pomiaru ciśnienia P+/P-, zaprojektowany do stabilnej regulacji przepływu i równoważenia hydraulicznego w instalacjach HVAC. Zakres nastaw i pracy (v̇min 1400 l/h, v̇100 11500 l/h, Δpmin 36 kPa, Δpmax 600 kPa) oraz współpraca z siłownikami SAY..P03 czynią go rozwiązaniem do dużych odbiorników i gałęzi instalacji wymagających pewnej, powtarzalnej regulacji.
