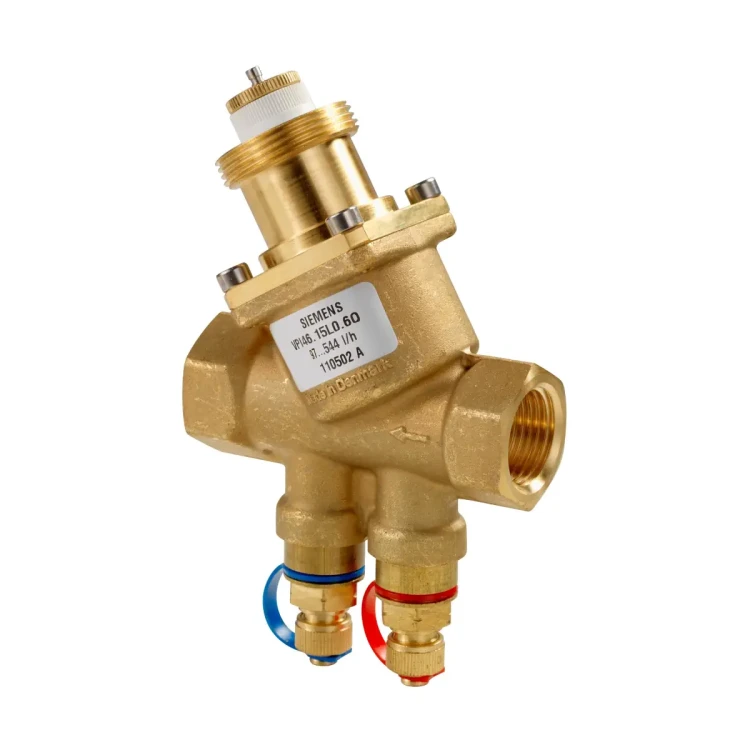

VPI46.15L0.2Q Zawór Kombi gwintowany wewnętrznie z mosiądzu, PN25, 1..110 °C, skok 2,5/5 mm, DN15, V100 = 200 l/h

VPI46.15L0.2Q to zawór regulacyjny niezależny od ciśnienia (PICV) z serii Siemens ACVATIX™, przeznaczony do precyzyjnej regulacji przepływu po stronie wody oraz automatycznego zrównoważenia hydraulicznego odbiorników w instalacjach HVAC. Model ten ma DN 15, gwint wewnętrzny Rp ½ (ISO 7-1) oraz wersję Q z punktami pomiaru ciśnienia P+ / P-, które umożliwiają pomiar różnicy ciśnienia na zaworze PICV.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VPI46.15L0.2Q
• Typ: zawór PICV (z wbudowanym regulatorem różnicy ciśnienia)
• Średnica nominalna: DN 15
• Przyłącza: gwint wewnętrzny Rp ½ wg ISO 7-1
• Zakres nastawy przepływu (v̇min…v̇100): 30…200 l/h
• Skok nominalny (H100): 2,5 mm
• Charakterystyka zaworu: liniowa wg VDI/VDE 2173
• Punkty pomiaru ciśnienia: tak (P+ czerwona opaska, P- niebieska opaska)
• Zastosowanie: instalacje ogrzewania i chłodzenia oraz wentylacji/klimatyzacji (obwody zamknięte)

Zastosowanie

VPI46.15L0.2Q jest przeznaczony do regulacji po stronie wody oraz automatycznego równoważenia hydraulicznego urządzeń końcowych, takich jak klimakonwektory, urządzenia indukcyjne czy wymienniki ciepła w instalacjach ogrzewania i chłodzenia. Może być stosowany także w strefach grzewczych (np. apartamenty, pojedyncze pomieszczenia).

Budowa i działanie

Zawór PICV łączy w jednej armaturze funkcję regulacji przepływu oraz stabilizacji różnicy ciśnień: czynnik wpływa od strony króćca wlotowego A, przechodzi przez otwór o zmiennej nastawie (nastawa maksymalnego przepływu realizowana pokrętłem i tarczą ze skalą), następnie przez zawór regulacyjny przepływu o charakterystyce liniowej (skok 2,5 mm), sterowany siłownikiem. Przed wylotem B pracuje wbudowany mechaniczny regulator różnicy ciśnienia, który utrzymuje stałe warunki na części regulacyjnej i dzięki temu stabilizuje ustawiony przepływ w szerokim zakresie ciśnień w instalacji.

Punkty pomiaru ciśnienia (wersja Q)

Wersja VPI46.15L0.2Q posiada dwa punkty pomiaru ciśnienia:

• P+ – punkt pomiarowy z czerwoną opaską
• P- – punkt pomiarowy z niebieską opaską

Umożliwiają one pomiar różnicy ciśnienia na zaworze PICV (np. z użyciem elektronicznego manometru ALE10).

Siłowniki współpracujące (DN 15)

Zawór VPI46.15L0.2Q współpracuje z siłownikami elektromechanicznymi lub elektrotermicznymi przeznaczonymi dla zaworów PICV DN 15…32, m.in. z rodzin: SSA.., SSD..UT, STA..65.. / STP..65.., SUA21/3P, SUE21P.

Dane techniczne

• Ciśnienie nominalne: PN 25 wg EN 1333
• Dopuszczalne ciśnienie robocze: 2500 kPa (25 bar) wg ISO 7628 / EN 1333
• Maks. różnica ciśnienia: 800 kPa
• Minimalna różnica ciśnienia wymagana do pracy regulatora (Δpmin): zależna od nastawy i przepływu (dla tego zakresu przepływu ok. 14,3…15,8 kPa)
• Poziom nieszczelności: klasa IV (0…0,01% przepływu objętościowego V100) wg EN 1349
• Średnia dokładność przepływu: ±10% od Δpmin do 2,5 × Δpmin; ±5% od 2,5 × Δpmin do 800 kPa
• Dopuszczalne czynniki: woda grzewcza niskiej i średniej temperatury, woda chłodnicza, woda z dodatkami przeciwzamarzaniowymi (zalecenie: jakość wody wg VDI 2035)
• Temperatura czynnika: 1…120°C (dla zaworu z siłownikiem); 1…110°C dla siłowników SUA21/3P i SUE21P
• Temperatura otoczenia: 1…50°C
• Skok nominalny (H100): 2,5 mm
• Przyłącze siłownika: M30 × 1,5 mm
• Punkty pomiaru ciśnienia P/T (na korpusie): G ¼” (iglice 2 mm × 40 mm)

Materiały

• Korpus zaworu, przyłącza, dławica i punkty pomiaru ciśnienia: mosiądz kuty na gorąco odporny na odcynkowanie (DZR), CW602N
• Trzpień i sprężyna: stal nierdzewna
• Element nastawy przepływu: PTFE, PPO, POM C i ABS
• Regulator: PPS
• Uszczelki: EPDM 281 (O-ring)

Montaż i uruchomienie

• Kierunek przepływu (strzałka na korpusie): obowiązkowy.
• Zalecenie montażu: na powrocie (niższa temperatura korzystnie wpływa na trwałość uszczelnienia trzpienia).
• Zalecenia instalacyjne: przed zaworem stosować filtr lub odmulacz; z instalacji usunąć zanieczyszczenia i pozostałości po spawaniu.
• Izolacja: nie izolować mocowania siłownika (musi być zapewniona cyrkulacja powietrza).
• Nastawa wstępna przepływu (DN 10…32): ustawiana na tarczy ze skalą po poluzowaniu i ponownym dokręceniu radełkowanej nakrętki.
• Płukanie i próba ciśnieniowa: zawory PICV muszą być otwarte; płukanie tylko we właściwym kierunku przepływu.
• Fabrycznie: zawór jest dostarczany w położeniu całkowitego otwarcia.

Konserwacja

• Zawór VPI46.15L0.2Q nie wymaga konserwacji.
• Elementów wewnętrznych (m.in. grzybka, wrzeciona, nastawy przepływu, membrany) nie można demontować.
• Dławica uszczelniająca nie podlega wymianie – w przypadku nieszczelności należy wymienić cały zawór.

Podsumowanie

Siemens VPI46.15L0.2Q to kompaktowy zawór PICV DN 15 z gwintem wewnętrznym Rp ½, przeznaczony do stabilnej regulacji i równoważenia hydraulicznego w obiegach zamkniętych HVAC. Zakres nastawy 30…200 l/h, liniowa charakterystyka oraz punkty pomiaru ciśnienia P+ / P- ułatwiają uruchomienie i diagnostykę, zapewniając przewidywalny przepływ niezależnie od wahań ciśnienia w instalacji.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: Siemens ACVATIX™ VPI46.15L0.2Q – zawór Kombi PN25 z gwintem wewnętrznym Rp 1/2 oraz punktami pomiaru ciśnienia P/T.
• Osprzęt ciśnieniowy zgodny z PED 2014/68/EU. Dla DN15 produkt nie posiada oznakowania CE zgodnie z art. 4 ust. 3 (ogólnie uznana praktyka inżynierska).
• Nie wyrzucać z odpadami komunalnymi. Utylizację przeprowadzać zgodnie z lokalnymi przepisami.
• Montaż, uruchomienie, demontaż i serwis powinny być wykonywane wyłącznie przez wykwalifikowany personel.
• Przed pracami serwisowymi należy wyłączyć pompę, odłączyć zasilanie elektryczne siłownika, zamknąć zawory odcinające, całkowicie zredukować ciśnienie w instalacji i odczekać do całkowitego ostygnięcia instalacji.
• Zawór należy montować zgodnie z kierunkiem przepływu oznaczonym strzałką na korpusie. Nieprawidłowy kierunek przepływu może spowodować nieprawidłową pracę lub uszkodzenie urządzenia.
• Zalecany montaż na przewodzie powrotnym, gdzie panują niższe temperatury i uszczelnienie jest mniej narażone na uszkodzenia.
• Przed zaworem należy zamontować filtr lub odmulacz oraz usunąć z instalacji zanieczyszczenia i pozostałości po spawaniu. Zanieczyszczenia mogą obniżyć trwałość i niezawodność zaworu.
• Zawór musi być otwarty podczas płukania instalacji i próby ciśnieniowej. Zamknięty zawór może ulec uszkodzeniu na skutek silnego uderzenia hydraulicznego.
• Maksymalna różnica ciśnienia na zaworze nie może przekroczyć 600 kPa. Dopuszczalne ciśnienie robocze wynosi 2500 kPa (25 bar), PN25.
• Produkt przeznaczony wyłącznie do obiegów zamkniętych i do dopuszczonych czynników: woda grzewcza niskiej temperatury, woda lodowa oraz woda z dodatkami przeciwzamarzaniowymi. Zalecana jakość wody wg VDI 2035.
• Dopuszczalna temperatura czynnika wynosi 1…120°C, a dopuszczalna temperatura otoczenia 1…50°C.
• Nie izolować mocowania siłownika, ponieważ wymagana jest cyrkulacja powietrza.
• Przed montażem siłownika należy ustawić wymaganą wartość przepływu objętościowego zaworu zgodnie z dokumentacją producenta.
• Wewnętrzne elementy zaworu, w tym grzybek, wrzeciono, nastawa przepływu i membrana, nie są przeznaczone do demontażu. Dławica uszczelniająca nie podlega wymianie; w przypadku nieszczelności należy wymienić cały zawór.
• Uwaga: z powodu napiętej sprężyny rozbieranie zaworu może spowodować obrażenia wskutek szybko poruszających się części.
• Parametry techniczne są gwarantowane wyłącznie przy stosowaniu kompatybilnych siłowników Siemens wskazanych przez producenta.
