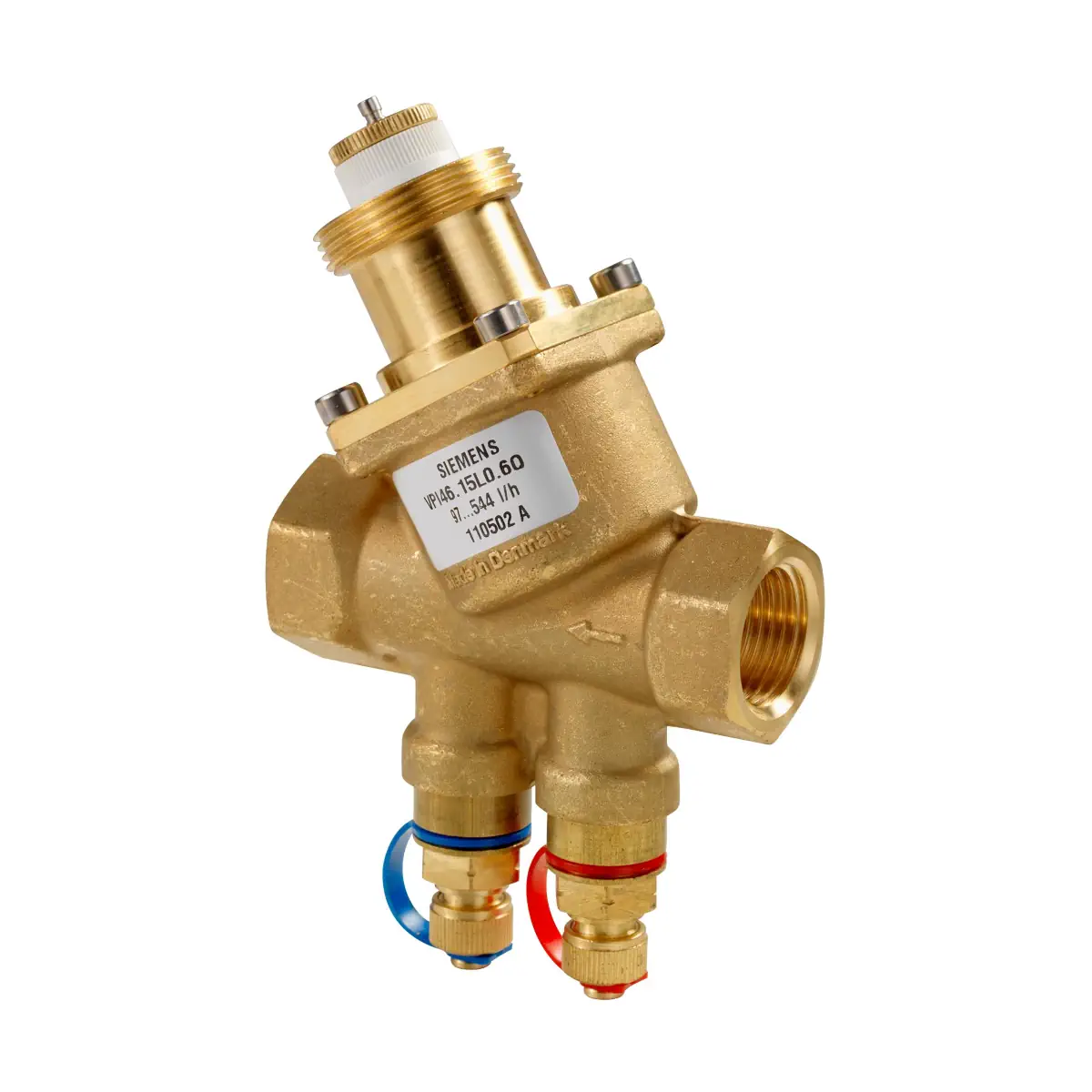

VPI46.32F4Q Zawór Kombi gwintowany, PN25, DN32, V100 4001 l/h, współpracuje z SSA.., przyłącza Rp1¼

VPI46.32F4Q to zawór regulacyjny niezależny od ciśnienia (PICV) Siemens ACVATIX™ do instalacji wentylacyjnych i klimatyzacyjnych (HVAC), przeznaczony do regulacji po stronie wody oraz automatycznego hydraulicznego zrównoważenia odbiorników (np. klimakonwektorów, urządzeń indukcyjnych, wymienników ciepła) w instalacjach ogrzewania i chłodzenia. Zawór posiada wbudowany regulator różnicy ciśnienia, a wersja Q jest wyposażona w punkty pomiaru ciśnienia P+ i P- do pomiaru Δp na zaworze.

Najważniejsze cechy

• Producent: Siemens
• Rodzina: ACVATIX™
• Model: VPI46.32F4Q
• Typ: zawór regulacyjny niezależny od ciśnienia (PICV) z wbudowanym regulatorem różnicy ciśnienia
• Średnica nominalna: DN 32
• Ciśnienie nominalne: PN 25
• Przyłącza: gwint wewnętrzny Rp 1¼ (ISO 7-1)
• Regulowany przepływ (v̇min…v̇100): 550…4001 l/h (nastawa maks. przepływu na tarczy)
• Maks. dopuszczalna różnica ciśnienia: 800 kPa
• Charakterystyka zaworu: liniowa (wg VDI/VDE 2173)
• Skok nominalny (H100): 5,5 mm
• Punkty pomiaru ciśnienia: P+ (czerwona opaska) i P- (niebieska opaska)
• Przyłącze siłownika: M30 × 1,5
• Dopuszczalna temperatura czynnika: 1…120°C (dla zaworu z siłownikiem)
• Dopuszczalna temperatura otoczenia: 1…50°C
• Korpus zaworu: mosiądz kuty na gorąco odporny na odcynkowanie (DZR), CW602N
• Uszczelki: EPDM 281 (O-ring)
• Masa: ok. 1,316 kg
• Symbol magazynowy: S55264-V128

Zastosowanie

• Do instalacji wentylacyjnych i klimatyzacyjnych – regulacja po stronie wody oraz automatyczne równoważenie hydrauliczne urządzeń końcowych.
• Do instalacji ogrzewania i chłodzenia w obiegach zamkniętych.

Budowa i zasada działania

W VPI46.32F4Q czynnik przepływa przez otwór o zmiennej nastawie, ustawianej na tarczy skali, która definiuje wymagany maksymalny przepływ objętościowy. Następnie przepływ jest regulowany przez zawór o charakterystyce liniowej, sterowany siłownikiem. Przed opuszczeniem zaworu czynnik przepływa przez wbudowany mechaniczny regulator różnicy ciśnienia, który utrzymuje przepływ zgodny z nastawą w całym zakresie roboczym – niezależnie od zmian ciśnienia wlotowego.

Punkty pomiaru ciśnienia (wersja Q)

• Zawór posiada dwa punkty P/T: P+ (czerwona opaska) oraz P- (niebieska opaska) do pomiaru Δp na zaworze PICV.
• Do pomiaru różnicy ciśnienia można wykorzystać elektroniczny manometr typu ALE10.

Współpracujące siłowniki

VPI46.32F4Q współpracuje z siłownikami elektromechanicznymi lub elektrotermicznymi:

• SSA..
• SSD..UT
• STA..65.. / STP..65..
• SUA21/3P
• SUE21P

Zawór bez siłownika jest całkowicie otwarty.

Dane techniczne

• PN: 25 (wg EN 1333)
• Dopuszczalne ciśnienie robocze: 2500 kPa (25 bar) (wg ISO 7628 / EN 1333)
• Maks. różnica ciśnienia: 800 kPa
• Poziom nieszczelności: ogólnie klasa IV (0…0,01% V100) wg EN 1349
  DN 25…32 z STA..3..: klasa III (0…0,1% V100) wg EN 1349
• Średnia dokładność przepływu: ±10% od Δpmin do 2,5 × Δpmin; ±5% od 2,5 × Δpmin do 800 kPa
• Dopuszczalne czynniki: woda grzewcza niskiej i średniej temperatury, woda chłodnicza, woda z dodatkami przeciwzamarzaniowymi (zalecenie: jakość wody wg VDI 2035)
• Skok nominalny: 5,5 mm
• Przyłącza gwintowe: Rp (ISO 7-1)
• Punkty pomiaru ciśnienia P/T: przyłącza na korpusie G ¼”; iglice 2 mm × 40 mm

Montaż i uruchomienie

• Kierunek przepływu wskazany strzałką na korpusie jest obowiązkowy.
• Zalecany montaż na powrocie (niższa temperatura sprzyja trwałości uszczelnienia trzpienia).
• Przed zaworem zalecany jest filtr lub odmulacz (ochrona przed zanieczyszczeniami i pozostałościami po spawaniu).
• Nie izolować mocowania siłownika – wymagana cyrkulacja powietrza.
• Zawory PICV muszą być otwarte podczas płukania i próby ciśnieniowej instalacji; płukanie tylko we właściwym kierunku przepływu.
• Zawory muszą być uruchamiane z poprawnie zamontowanym pokrętłem sterowania ręcznego lub siłownikiem; silne uderzenia ciśnienia mogą uszkodzić zamknięty zawór.
• Δpmax na zaworze PICV nie może przekroczyć 800 kPa.

Sterowanie ręczne (DN 10…32)

VPI46.32F4Q jest dostarczany z fabrycznie zamontowanym pokrętłem sterowania ręcznego, które zabezpiecza trzpień oraz umożliwia ręczne sterowanie podczas uruchomienia. Zawór jest dostarczany w położeniu całkowitego otwarcia. Aby zamknąć zawór, należy obracać pokrętło zgodnie z ruchem wskazówek zegara.

Pokrętło sterowania ręcznego nie jest przeznaczone do długotrwałej obsługi ręcznej.

Konserwacja

• Zawór nie wymaga konserwacji.
• Elementów wewnętrznych (grzybek, wrzeciono, nastawa przepływu, membrana) nie można demontować.
• Dławica uszczelniająca nie podlega wymianie – w przypadku nieszczelności należy wymienić cały zawór.

Podsumowanie

Siemens VPI46.32F4Q (S55264-V128) to zawór PICV DN 32 z gwintem wewnętrznym Rp 1¼, przeznaczony do precyzyjnej regulacji i automatycznego równoważenia hydraulicznego instalacji HVAC. Wbudowany regulator różnicy ciśnienia stabilizuje przepływ w szerokim zakresie pracy, a wersja Q z punktami P+ / P- ułatwia pomiar Δp i uruchomienie układu.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: Siemens ACVATIX™ VPI46.32F4Q – zawór Kombi PN25 z gwintem wewnętrznym Rp 1¼, z punktami pomiaru ciśnienia P/T.
• Produkt podlega Dyrektywie Urządzeń Ciśnieniowych PED 2014/68/UE jako osprzęt ciśnieniowy dla grupy płynów 2. Dla DN32 nie posiada oznakowania CE zgodnie z art. 4 ust. 3 (ogólnie uznana praktyka inżynierska).
• Nie wyrzucać z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi przepisami dotyczącymi złomowania i gospodarki odpadami.
• Montaż, uruchomienie, demontaż i serwis należy wykonywać wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta.
• Zawór przeznaczony jest do obiegów zamkniętych instalacji HVAC. Dopuszczalne czynniki: woda grzewcza niskiej temperatury, woda lodowa oraz woda z dodatkami przeciwzamarzaniowymi. Zalecana jakość wody wg VDI 2035.
• Nie przekraczać parametrów roboczych urządzenia: ciśnienie nominalne PN25, dopuszczalne ciśnienie robocze 2500 kPa (25 bar), maksymalna różnica ciśnienia Δpmax 600 kPa.
• Dopuszczalna temperatura czynnika dla zaworu z siłownikiem: od 1 do 120°C. Dopuszczalna temperatura otoczenia: od 1 do 50°C.
• Bezwzględnie przestrzegać oznaczonego kierunku przepływu medium (strzałka na korpusie zaworu). Nieprawidłowy montaż może spowodować nieprawidłową pracę lub uszkodzenie instalacji.
• Zawór powinien być montowany na przewodzie powrotnym, gdzie panują niższe temperatury i uszczelnienie jest mniej narażone na uszkodzenia.
• Przed zaworem należy zamontować filtr lub odmulacz. Z instalacji trzeba usunąć zanieczyszczenia, pozostałości po spawaniu i inne ciała obce, aby zapobiec uszkodzeniu zaworu.
• Przed montażem siłownika należy ustawić wymaganą wartość przepływu objętościowego zaworu zgodnie z dokumentacją producenta.
• Siłowniki termiczne STA.. i STP.. mogą być montowane w dowolnej pozycji. Siłowniki SSA.. muszą być montowane poziomo do 90° i nigdy skierowane w dół.
• Nie izolować mocowania siłownika, ponieważ wymagana jest cyrkulacja powietrza.
• Podczas płukania instalacji i próby ciśnieniowej zawór musi być otwarty. Silne uderzenia hydrauliczne mogą uszkodzić zamknięty zawór.
• Zawór należy uruchamiać wyłącznie z prawidłowo zamontowanym pokrętłem sterowania ręcznego lub siłownikiem.
• Pokrętło sterowania ręcznego nie jest przeznaczone do długotrwałej obsługi ręcznej.
• Przed pracami serwisowymi należy wyłączyć pompę, odłączyć zasilanie elektryczne siłownika, zamknąć zawory odcinające, całkowicie obniżyć ciśnienie w instalacji i odczekać do jej ostygnięcia.
• Nie demontować grzybka zaworu, wrzeciona, nastawy przepływu, membrany ani innych elementów wewnętrznych. Dławica uszczelniająca nie podlega wymianie; w przypadku nieszczelności należy wymienić cały zawór.
• Uwaga: rozbieranie zaworu może spowodować obrażenia wskutek szybko poruszających się części związanych z napiętą sprężyną. Demontaż zaworu może wykonywać tylko wykwalifikowany personel.
• Parametry techniczne związane z aplikacjami są gwarantowane wyłącznie przy stosowaniu kompatybilnych siłowników Siemens wskazanych w dokumentacji producenta.
