SAY61P03 Siłownik elektromechaniczny, skok 15 mm, 200 N, 0..10 V / 4..20 mA / 0..1000 Ω, 24 V AC/DC, 30 s

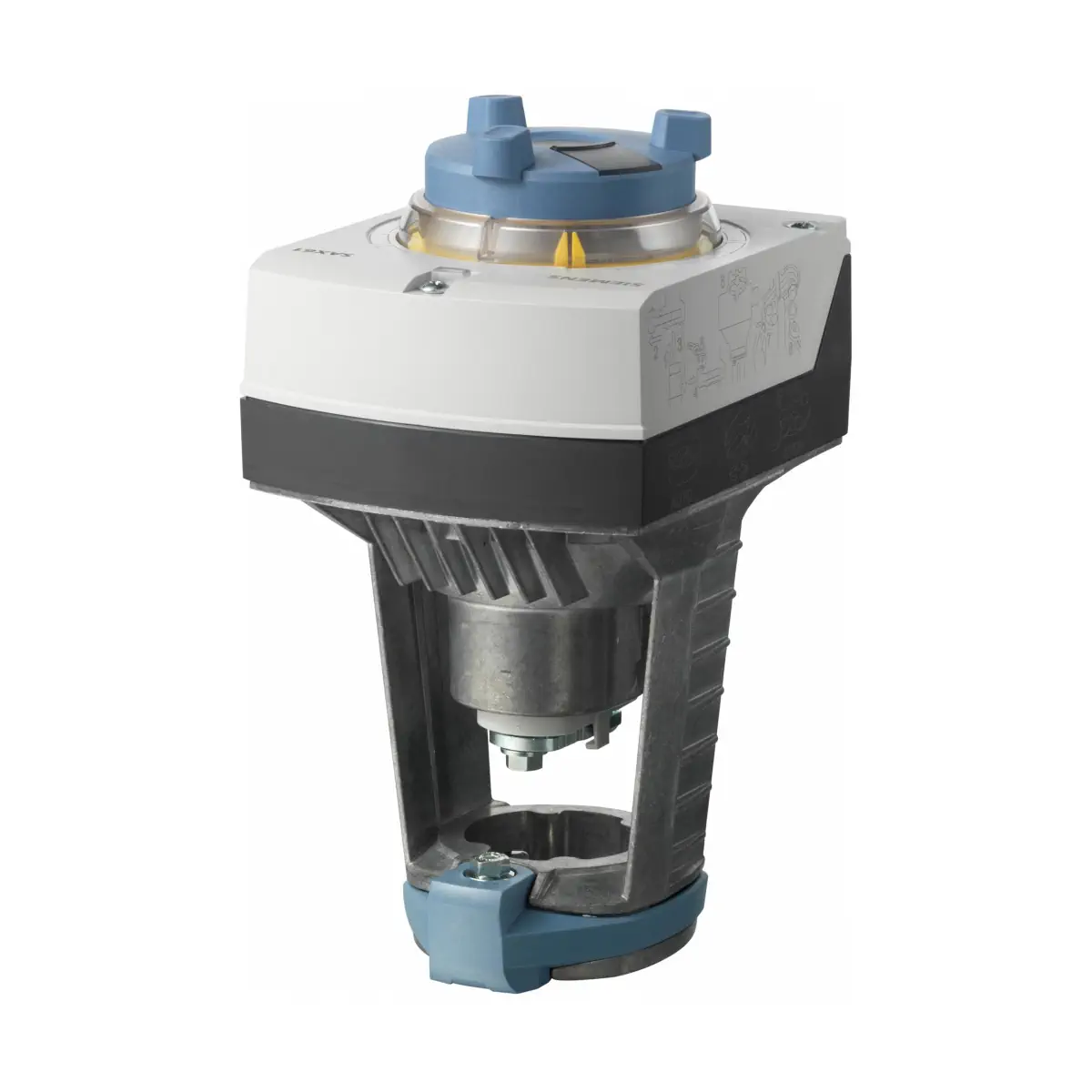

SAY61P03 to siłownik elektromechaniczny Siemens ACVATIX™ o skoku 15 mm i sile 200 N, przeznaczony do sterowania zaworami Kombi VPI46.. w instalacjach wentylacyjnych, klimatyzacyjnych, ciepłowniczych i chłodniczych. Zasilanie 24 V AC/DC oraz sterowanie ciągłe (0...10 V DC / 4...20 mA DC / 0...1000 Ω) umożliwiają precyzyjne pozycjonowanie, a sygnał zwrotny położenia i sterowanie wymuszone ułatwiają integrację z automatyką HVAC. Siłownik montuje się bezpośrednio na zaworze bez dodatkowych czynności; posiada również pokrętło sterowania ręcznego, wskaźnik położenia i wskaźnik stanu (dioda LED).

Najważniejsze cechy

• Producent: Siemens
• Model: SAY61P03
• Nr magazynowy: S55150-A133
• Typ: siłownik elektromechaniczny (liniowy) do zaworów VPI46..
• Zasilanie: 24 V AC ±20% / 24 V DC +20% / -15% (SELV / PELV)
• Sterowanie: ciągłe (liniowe pozycjonowanie)
• Sygnał sterujący: 0...10 V DC / 4...20 mA DC / 0...1000 Ω
• Sygnał zwrotny położenia (U): 0...10 V DC
• Sterowanie wymuszone (Z): 0...1000 Ω
• Skok znamionowy: 15 mm
• Siła nominalna: 200 N
• Czas przebiegu (dla skoku nominalnego): 30 s
• Funkcje uruchomieniowe: kalibracja oraz detekcja gniazda zaworu (na podstawie siły)
• Detekcja ciał obcych: 3 próby pokonania przeszkody; w razie niepowodzenia ograniczony zakres pracy i miganie LED na czerwono
• Stopień ochrony obudowy: IP54 (od pionowej do poziomej) wg EN 60529

Zastosowanie i kompatybilność

Siłownik SAY61P03 służy do sterowania zaworami Kombi o skoku 15 mm:

• VPI46.40F9.5Q
• VPI46.50F12Q

Funkcje i działanie

Sterowanie ciągłe

Zakres sygnału sterującego odpowiada zakresowi pozycjonowania zaworu (zamknięty...otwarty lub skok 0...100%) w funkcji liniowej:

• 0...10 V DC (pobór prądu ≤ 0,1 mA, impedancja wejściowa ≥ 100 kΩ)
• 4...20 mA DC (pobór prądu 4...20 mA DC ±1%, impedancja wejściowa ≤ 500 kΩ)
• 0...1000 Ω

Wybór sygnału sterującego i charakterystyki

• Ustawienia realizowane są przełącznikami DIL.
• Nastawy fabryczne: charakterystyka log (stałoprocentowa) oraz sygnał sterujący 0...10 V DC (przełączniki na OFF).

Sygnał zwrotny położenia

• Wyjście U: 0...10 V DC (impedancja obciążenia > 10 kΩ rez., pobór prądu maks. 1 mA).

Sterowanie wymuszone (tryb Z)

Sterowanie wymuszone pozwala pominąć tryb automatyczny i wysterować siłownik z niezależnego układu.

• R = 0...1000 Ω (skok proporcjonalny do R)
• Wejścia: Z, G, G0
• Napięcie maks.: 24 V AC ±20% / 24 V DC +20% / -15%
• Pobór prądu: ≤ 0,1 mA

Kalibracja i detekcja gniazda zaworu

• Kalibracja wykonywana jest podczas uruchomienia (dojazd do położeń krańcowych i zapamiętanie wartości).
• Gniazdo zaworu wykrywane jest na podstawie wielkości wywieranej siły; po kalibracji dokładny skok zaworu jest zapamiętywany w pamięci siłownika.

Podłączenie elektryczne

Zaciski podłączeniowe (SAY61P03, 24 V AC/DC):

• G0: neutralny systemowy (SN)
• G: potencjał systemowy (SP)
• Y: sygnał sterujący (0...10 V DC / 4...20 mA)
• M: neutralny pomiarowy
• U: sygnał zwrotny położenia 0...10 V DC (neutralny systemowy jest masą pomiarową M)
• Z: sygnał sterujący sterowania wymuszonego

Okablowanie i wprowadzenie przewodów

• Zalecane przekroje przewodów: 0,75 mm² (AWG 20...16)
• Doprowadzenie kabli: 2 otwory ∅ 20,5 mm (pod M20) oraz 1 otwór ∅ 25,5 mm (pod M25)
• Praca równoległa: do 10 siłowników (zależnie od wyjścia regulatora); przy obciążalności wyjścia regulatora 1 mA można równolegle podłączyć maks. do 10 siłowników

Dane techniczne

• Napięcie zasilające: 24 V AC ±20% / 24 V DC +20% / -15% (SELV / PELV)
• Częstotliwość: 45...65 Hz
• Pobór mocy (50 Hz): 8 VA / 3,75 W
• Czas przebiegu: 30 s
• Siła nominalna: 200 N
• Skok znamionowy: 15 mm
• Dopuszczalna temperatura czynnika (w podłączonym zaworze): 1...120 °C
• Stopień ochrony obudowy: IP54 wg EN 60529
• Klasa izolacji (EN 60730): III
• Warunki pracy: -5...55 °C, 5...95% r.h. (bez kondensacji)
• Transport: -25...70 °C, < 95% r.h.
• Składowanie: -15...55 °C, 5...95% r.h.

Wyposażenie dodatkowe

• ASC10.51 (S55845-Z103) – przełącznik pomocniczy (obciążalność 24...230 V AC, 6 (2) A, bezpotencjałowy)
• AZX61.1 (S55845-Z107) – moduł funkcyjny
• ASK39.1 (S55845-Z109) – osłona pogodowa (wymagana dla zastosowań na zewnątrz; stopień ochrony IP54 pozostaje niezmieniony)

Wymiary i masa

• Wymiary (A/B/C/C1/C2/D/E): 242 / 124 / 150 / 68 / 82 / 80 / 100 mm
• Masa: 1,780 kg

Podsumowanie

Siemens SAY61P03 to siłownik 24 V AC/DC do zaworów Kombi VPI46.., oferujący ciągłe sterowanie (0...10 V / 4...20 mA / 0...1000 Ω), sygnał zwrotny 0...10 V, sterowanie wymuszone oraz automatyczną kalibrację i detekcję gniazda zaworu. Bezpośredni montaż na zaworze, ręczne sterowanie oraz IP54 czynią go praktycznym rozwiązaniem do automatyki HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt SAY61P03 posiada oznaczenie CE oraz UL.
• Urządzenie elektryczne niskonapięciowe, zasilanie 24 V AC/DC (SELV), klasa izolacji III. Montaż, podłączenie, uruchomienie i serwis należy wykonywać zgodnie z dokumentacją producenta oraz obowiązującymi przepisami krajowymi i lokalnymi.
• Nieprzestrzeganie lokalnych przepisów bezpieczeństwa może skutkować obrażeniami ciała i uszkodzeniem mienia.
• Przed rozpoczęciem prac montażowych lub serwisowych należy odłączyć zasilanie elektryczne urządzenia.
• W instalacjach grzewczych wspornik siłownika może nagrzewać się od zaworu do temperatury nawet 100 °C. Przed pracami serwisowymi należy wyłączyć pompę, odłączyć zasilanie, zamknąć główny zawór odcinający i odczekać do ostygnięcia instalacji.
• Urządzenie należy montować wyłącznie w dopuszczalnych pozycjach montażowych wskazanych przez producenta.
• Przy zastosowaniu na zewnątrz pomieszczeń należy zawsze stosować osłonę pogodową ASK39.1. Stopień ochrony obudowy IP54 pozostaje niezmieniony.
• Urządzenie jest przeznaczone do współpracy z kompatybilnymi zaworami wskazanymi przez producenta, tj. VPI46.40F9.5Q oraz VPI46.50F12Q.
• Dopuszczalna temperatura czynnika w podłączonym zaworze wynosi 1...120 °C.
• Urządzenie należy użytkować wyłącznie w dopuszczalnych warunkach środowiskowych: temperatura otoczenia 5...55 °C, wilgotność względna 5...95 % bez kondensacji.
• Zewnętrzne zabezpieczenie linii zasilającej powinno być wykonane zgodnie z dokumentacją producenta: bezpiecznik zwłoczny 6...10 A lub wyłącznik nadprądowy maks. 13 A o charakterystyce B, C, D wg EN 60898, albo zasilacz z ograniczeniem prądu do maks. 10 A.
• Siłownik jest urządzeniem bezobsługowym.
• Nie wyrzucać z odpadami komunalnymi. Urządzenie należy utylizować jako zużyty sprzęt elektroniczny zgodnie z odpowiednią Dyrektywą Europejską oraz lokalnymi przepisami.
