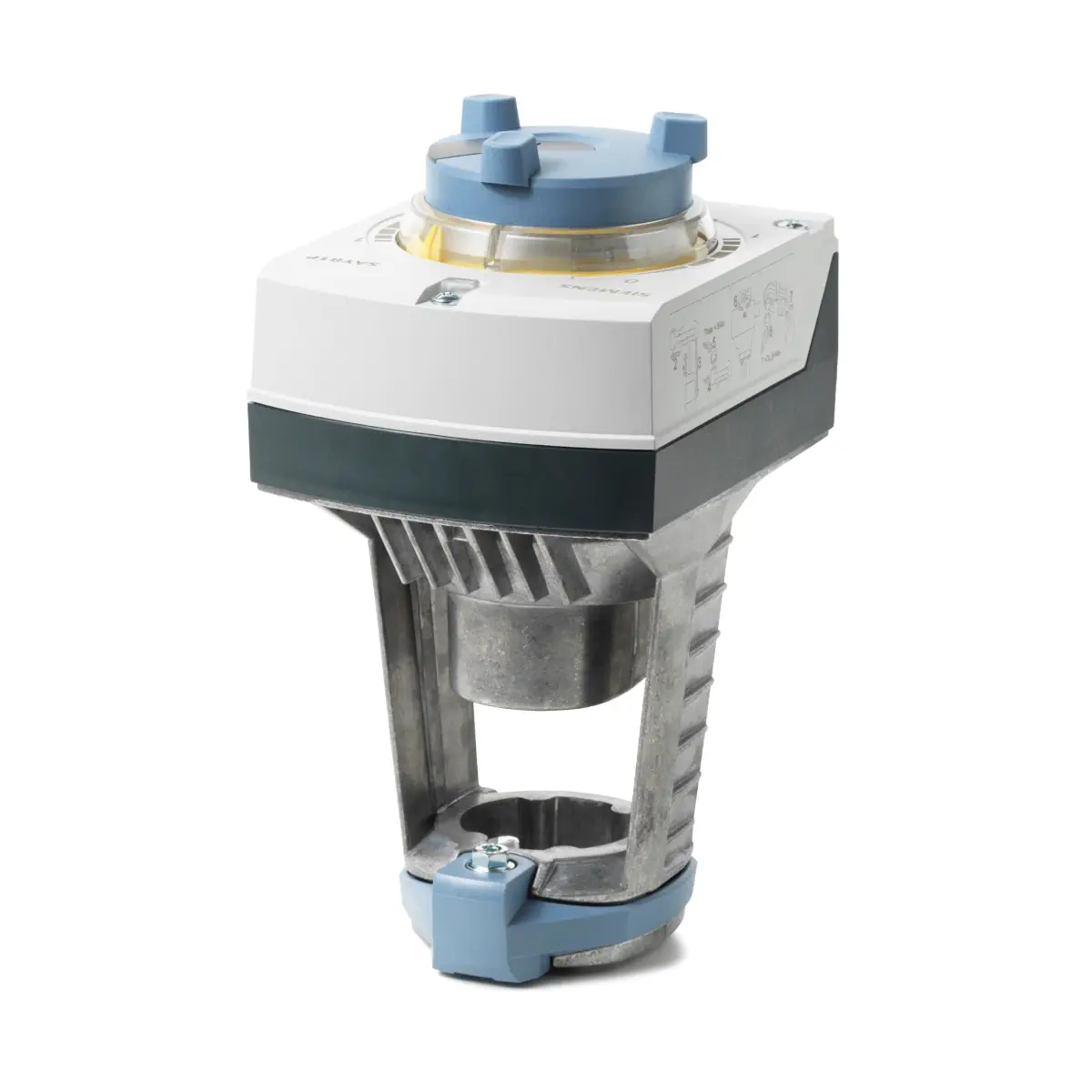

SAY81P03 Siłownik elektromechaniczny, skok 15 mm, 200 N, 3-stawny, 24 V AC/DC, 30 s

SAY81P03 to elektromechaniczny siłownik liniowy Siemens ACVATIX™ o skoku 15 mm i sile 200 N, przeznaczony do sterowania zaworami Kombi VPI46.. stosowanymi jako zawory regulacyjne w instalacjach HVAC (wentylacja, klimatyzacja, ciepłownictwo i chłodnictwo). Siłownik zasilany jest napięciem 24 V AC/DC i sterowany sygnałem 3-stawnym. Konstrukcja umożliwia bezpośredni montaż na zaworze, bez dodatkowych czynności, a obsługę ułatwiają: pokrętło sterowania ręcznego, wskaźnik położenia oraz wskaźnik stanu (dioda LED).

Najważniejsze cechy

• Producent: Siemens
• Model: SAY81P03
• Nr magazynowy: S55150-A134
• Typ: siłownik elektromechaniczny (liniowy) do zaworów VPI46..
• Zasilanie: 24 V AC ±20% / 24 V DC +20% / -15% (SELV / PELV)
• Sygnał sterujący: 3-stawny
• Siła nominalna: 200 N
• Skok znamionowy: 15 mm
• Czas przebiegu (dla skoku nominalnego): 30 s (może się różnić zależnie od typu zaworu)
• Bezpośredni montaż na zaworze (bez dodatkowych czynności)
• Kalibracja przy uruchomieniu oraz detekcja gniazda zaworu na podstawie wywieranej siły
• Detekcja ciał obcych: 3 próby pokonania przeszkody; przy niepowodzeniu ograniczona praca i migająca na czerwono dioda LED
• Stopień ochrony obudowy: IP54 (od pionowej do poziomej)

Zastosowanie

Siłownik SAY81P03 przeznaczony jest do sterowania zaworami Kombi typu:

• VPI46.40F9.5Q
• VPI46.50F12Q

Zawory te (skok 15 mm) stosowane są jako zawory regulacyjne w instalacjach wentylacyjnych, klimatyzacyjnych, ciepłowniczych i chłodniczych.

Funkcje i działanie

Sterowanie 3-stawne

Sygnał 3-stawny steruje siłownikiem poprzez zaciski połączeniowe Y1 lub Y2. Żądane położenie przenoszone jest na zawór.

Kalibracja i detekcja gniazda zaworu

• Kalibracja wykonywana jest podczas uruchomienia: siłownik przemieszcza się do krańcowych położeń zaworu i zapamiętuje zmierzone wartości.
• Detekcja gniazda zaworu realizowana jest na podstawie wielkości wywieranej siły; po kalibracji dokładny skok zaworu jest zapamiętywany w pamięci siłownika.

Detekcja ciał obcych

• Po napotkaniu przeszkody siłownik podejmuje 3 próby jej pokonania.
• Jeżeli próby zakończą się niepowodzeniem, siłownik będzie podążał za sygnałem sterującym tylko w ograniczonym zakresie, a dioda LED będzie migać na czerwono.

Podłączenie elektryczne i okablowanie

• Zasilanie: 24 V AC/DC
• Sterowanie 3-stawne: zaciski Y1 (wysuwanie trzpienia siłownika) i Y2 (wsuwanie trzpienia siłownika)
• Przekrój przewodów: 0,75 mm² (AWG 20…16)
• Doprowadzenie kabli (dławiki): 2 otwory Ø 20,5 mm (pod M20) oraz 1 otwór Ø 25,5 mm (pod M25)

Dane techniczne

• Napięcie zasilające: 24 V AC ±20% / 24 V DC +20% / -15% (SELV / PELV)
• Częstotliwość: 45…65 Hz
• Pobór mocy przy 50 Hz: 5 VA / 3,75 W
• Typowy prąd rozruchowy: 4,5 A
• Siła nominalna: 200 N
• Skok znamionowy: 15 mm
• Czas przebiegu (skok nominalny): 30 s
• Dopuszczalna temperatura czynnika (w podłączonym zaworze): 1…120°C
• Stopień ochrony: IP54 (od pionowej do poziomej)
• Klasa izolacji (wg EN 60730): III
• Temperatura otoczenia (praca): -5…55°C
• Wilgotność (praca): 5…95% r.h. (bez kondensacji)

Montaż

• Montaż bezpośredni na zaworze – bez dodatkowych czynności.
• Zastosowanie na zewnątrz: wyłącznie z osłoną pogodową ASK39.1 (stopień ochrony IP54 pozostaje niezmieniony).
• Konserwacja: siłownik jest urządzeniem bezobsługowym.

Wyposażenie dodatkowe (opcjonalne)

• Przełącznik pomocniczy: ASC10.51 (maks. 1 szt.)
• Moduł funkcyjny: AZX61.1 (maks. 1 szt.)
• Osłona pogodowa: ASK39.1

Wymiary i masa

• Masa: ok. 1,78 kg

Podsumowanie

Siemens SAY81P03 to solidny siłownik 3-stawny 24 V AC/DC o sile 200 N i skoku 15 mm, przeznaczony do zaworów Kombi VPI46.. w instalacjach HVAC. Automatyczna kalibracja, detekcja gniazda zaworu i przeszkód, bezpośredni montaż na zaworze oraz wysoka klasa ochrony IP54 czynią go praktycznym rozwiązaniem do niezawodnej regulacji przepływu.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z normami UE).
• Posiada zatwierdzenie UL.
• Urządzenie należy zasilać wyłącznie napięciem 24 V AC/DC, zgodnie z dokumentacją producenta. Nieprawidłowe zasilanie może spowodować uszkodzenie urządzenia lub nieprawidłową pracę.
• Przed rozpoczęciem montażu, podłączenia lub prac serwisowych należy odłączyć zasilanie elektryczne.
• Należy przestrzegać krajowych i lokalnych przepisów bezpieczeństwa. Nieprzestrzeganie obowiązujących regulacji może skutkować obrażeniami ciała i uszkodzeniem mienia.
• Siłownik należy montować wyłącznie w dopuszczalnych pozycjach montażowych zgodnie z dokumentacją producenta.
• Przy zastosowaniu na zewnątrz pomieszczeń należy zawsze stosować osłonę pogodową ASK39.1. Stopień ochrony obudowy IP54 pozostaje niezmieniony tylko przy zastosowaniu odpowiedniej osłony.
• Stopień ochrony obudowy: IP54. Urządzenie należy użytkować zgodnie z przeznaczeniem i warunkami środowiskowymi określonymi przez producenta.
• Klasa izolacji: III.
• W instalacjach grzewczych wspornik siłownika może nagrzewać się wskutek kontaktu z gorącym zaworem i osiągać temperaturę do 100 °C. Istnieje ryzyko poparzenia.
• Podczas prac serwisowych przy siłowniku pracującym w instalacji grzewczej należy wyłączyć pompę, odłączyć zasilanie elektryczne, zamknąć główny zawór odcinający i odczekać do ostygnięcia instalacji.
• Siłownik jest urządzeniem bezobsługowym.
• Nie wyrzucać z odpadami komunalnymi. Urządzenie należy utylizować jako zużyty sprzęt elektroniczny zgodnie z odpowiednią Dyrektywą Europejską oraz lokalnymi przepisami.

Pliki do pobrania:
SAY81P03 Karta katalogowa
