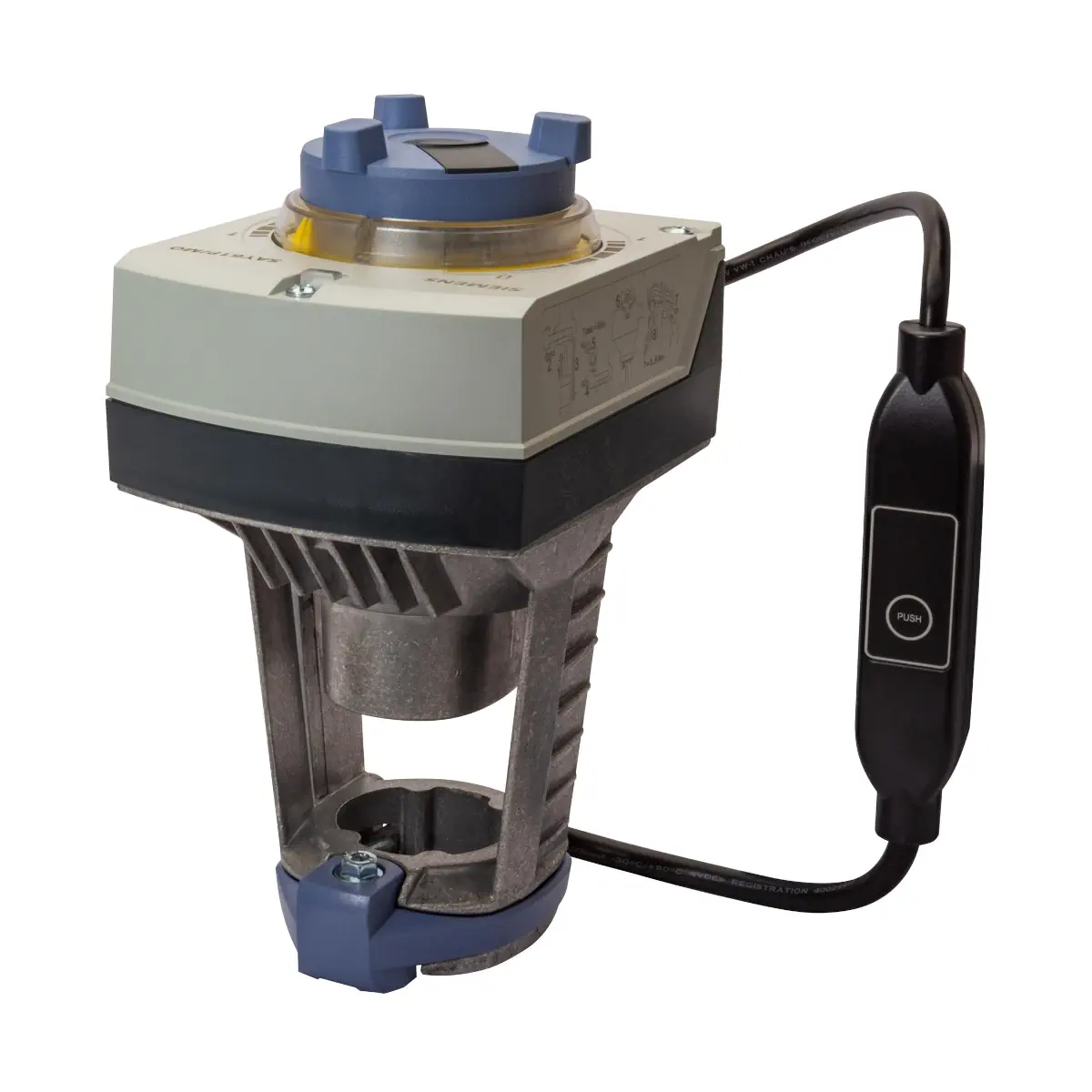

SAY61P03/MO Siłownik elektromechaniczny, skok 15 mm, 200 N, Modbus RTU, 24 V AC/DC, 30 s

SAY61P03/MO to elektromechaniczny siłownik liniowy Siemens ACVATIX™ o skoku 15 mm i sile 200 N, przeznaczony do sterowania zaworami Kombi VPI46.. w instalacjach HVAC. Zasilany jest napięciem 24 V AC/DC (SELV/PELV), a komunikacja i sterowanie realizowane są przez RS-485 (Modbus RTU) bez galwanicznej separacji. Siłownik wykonuje kalibrację podczas uruchomienia, posiada sterowanie ręczne, wskaźnik położenia oraz wskaźnik stanu (LED).

Najważniejsze cechy

• Producent: Siemens
• Model: SAY61P03/MO
• Typ: siłownik elektromechaniczny do zaworów Kombi VPI46..
• Napięcie zasilające: 24 V AC ±20% / 24 V DC +20% / -15% (SELV / PELV)
• Skok znamionowy: 15 mm
• Siła nominalna: 200 N
• Czas przebiegu (skok nominalny): 30 s
• Komunikacja: Modbus RTU przez RS-485 (bez galwanicznej separacji)
• Funkcje komunikacji (Modbus): wartość zadana i rzeczywista 0…100% położenia zaworu, sterowanie nadrzędne Otwórz/Zamknij/Min/Maks/Stop, monitorowanie wartości zadanej i tryb podtrzymania
• Sygnał zwrotny położenia: dostępny (pozycja zaworu)
• Montaż: bezpośrednio na zaworze, bez dodatkowych czynności
• Sterowanie ręczne: pokrętło „wciśnij i ustaw”
• Sygnalizacja: wskaźnik położenia oraz dioda LED stanu
• Stopień ochrony obudowy: IP54 (od pionowej do poziomej) wg EN 60529
• Klasa izolacji: III (wg EN 60730)

Zastosowanie

Siłownik SAY61P03/MO przeznaczony jest do sterowania zaworami Kombi o skoku 15 mm, stosowanymi jako zawory regulacyjne w instalacjach wentylacyjnych, klimatyzacyjnych, ciepłowniczych i chłodniczych. Współpracuje z zaworami:

• VPI46.40F9.5Q
• VPI46.50F12Q

Funkcje i działanie

Kalibracja i detekcja gniazda zaworu

• Kalibracja wykonywana jest podczas uruchomienia: siłownik przemieszcza się do krańcowych położeń zaworu i zapamiętuje zmierzone wartości.
• Detekcja gniazda zaworu odbywa się na podstawie wielkości wywieranej siły; po kalibracji dokładny skok zaworu jest zapamiętywany w pamięci siłownika.

Detekcja ciał obcych

• Po napotkaniu przeszkody siłownik podejmuje 3 próby jej pokonania.
• Jeżeli próby zakończą się niepowodzeniem, siłownik będzie podążał za sterowaniem tylko w ograniczonym zakresie, a dioda LED będzie migać na czerwono.

Komunikacja Modbus RTU (RS-485)

• Protokół: Modbus RTU, RS-485, bez galwanicznej separacji
• Maks. liczba węzłów: 32
• Zakres adresowania: 1…247 / 255 (nastawa fabryczna: 255)
• Formaty transmisji: 1-8-E-1 / 1-8-O-1 / 1-8-N-1 / 1-8-N-2 (nastawa fabryczna: 1-8-E-1)
• Prędkość transmisji (kBaud): Auto / 9.6 / 19.2 / 38.4 / 57.6 / 76.8 / 115.2 (nastawa fabryczna: Auto)
• Terminator magistrali: 120 Ω włączany elektronicznie (nastawa fabryczna: wyłączony)

Podłączenie elektryczne i okablowanie

• Zasilanie: 24 V AC/DC (SELV/PELV)
• Modbus RTU: RS-485
• Kabel montowany fabrycznie: 0,9 m
• Liczba żył kabla: 5 × 0,75 mm²
• Przekrój przewodów: 0,75 mm², AWG 20…16
• Oznaczenia żył (Modbus RTU):
  • G0 (SN): czarny
  • G (SP) 24 V AC/DC: czerwony
  • REF: fioletowy
  • Bus +: szary
  • Bus -: różowy

Dane techniczne

• Napięcie zasilające: 24 V AC ±20% / 24 V DC +20% / -15% (SELV / PELV)
• Częstotliwość: 45…65 Hz
• Pobór mocy przy 50 Hz: 8,7 VA / 4,25 W
• Siła nominalna: 200 N
• Skok znamionowy: 15 mm
• Czas przebiegu (skok nominalny): 30 s
• Dopuszczalna temperatura czynnika (w podłączonym zaworze): 1…120 °C
• Stopień ochrony: IP54 wg EN 60529
• Klasa izolacji: III wg EN 60730
• Warunki pracy: -5…55 °C, 5…95% r.h. (bez kondensacji)
• Transport: -25…70 °C, < 95% r.h.
• Składowanie: -15…55 °C, 5…95% r.h.

Montaż i środowisko pracy

• Montaż bezpośredni na zaworze (bez dodatkowych czynności montażowych).
• Zastosowanie: montaż wewnątrz pomieszczeń (model SAY61P../MO nie jest przeznaczony do stosowania na zewnątrz).
• Obsługa ręczna: pokrętło sterowania ręcznego „wciśnij i ustaw”, dodatkowo wskaźnik położenia i LED stanu.

Wymiary i masa

• Wymiary siłownika (SAY..P..): A 242 mm, B 124 mm, C 150 mm, C1 68 mm, C2 82 mm, D 80 mm, E 100 mm
• Masa (SAY61P03/MO): 1,930 kg

Podsumowanie

Siemens ACVATIX™ SAY61P03/MO to siłownik liniowy 24 V AC/DC o skoku 15 mm i sile 200 N, przygotowany do sterowania przez Modbus RTU (RS-485). Bezpośredni montaż na zaworach VPI46.., automatyczna kalibracja, detekcja przeszkód oraz sterowanie ręczne i czytelna sygnalizacja (wskaźnik położenia + LED) czynią go wygodnym rozwiązaniem do regulacji w instalacjach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE oraz UL.
• Urządzenie należy stosować wyłącznie zgodnie z krajowymi przepisami bezpieczeństwa oraz odpowiednimi regulacjami lokalnymi. Nieprzestrzeganie tych wymagań może skutkować obrażeniami ciała i uszkodzeniem mienia.
• Siłownik jest przeznaczony do zasilania 24 V AC/DC (SELV), klasa izolacji III. Podłączenie elektryczne należy wykonywać wyłącznie zgodnie z dokumentacją producenta i właściwym schematem połączeń.
• Przed montażem, podłączeniem lub pracami serwisowymi należy odłączyć zasilanie urządzenia.
• Podczas pracy w instalacji grzewczej wspornik siłownika może nagrzewać się od zaworu do temperatury nawet 100°C. Przed pracami serwisowymi należy wyłączyć pompę, odłączyć zasilanie elektryczne, zamknąć główny zawór odcinający i odczekać do ostygnięcia instalacji.
• Model SAY61P03/MO nie jest przeznaczony do stosowania na zewnątrz pomieszczeń.
• Urządzenie należy montować wyłącznie w dopuszczalnej pozycji montażowej wskazanej przez producenta.
• Modbus RTU (RS-485) w tym modelu nie posiada galwanicznej separacji. Połączenia komunikacyjne należy wykonywać zgodnie z dokumentacją producenta.
• Konwerter Modbus jest przystosowany do sterowania analogowego 0...10 V. Ustawienie sygnału analogowego siłownika należy pozostawić bez zmian (przełącznik 1 w pozycji „OFF”); zmiana nastawy jest niedozwolona.
• Urządzenie jest przeznaczone do pracy w zakresie temperatury otoczenia 5...55°C, przy wilgotności 5...95% r.h., bez kondensacji.
• Siłownik jest urządzeniem bezobsługowym.
• Produkt należy stosować wyłącznie z kompatybilnymi zaworami wskazanymi przez producenta dla tego modelu.
• Nie wyrzucać z odpadami komunalnymi. Urządzenie należy utylizować jako zużyty sprzęt elektroniczny zgodnie z odpowiednią Dyrektywą Europejską oraz lokalnymi przepisami.
