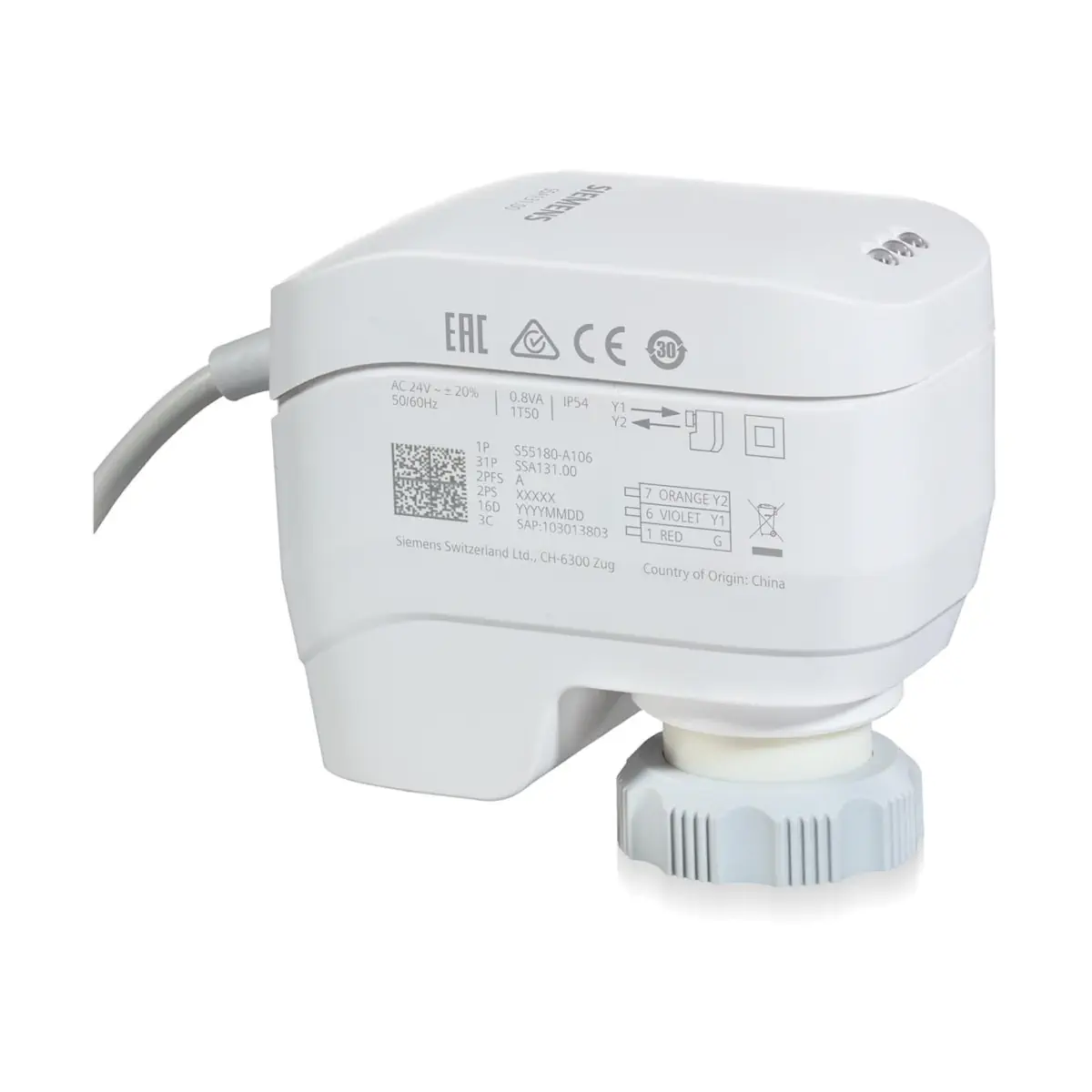

SSA131.00 Siłownik elektromechaniczny, skok 1,2..6,5 mm, 100 N, 3-stawny, 24 V AC, 27 s/mm, kabel 1,5 m

SSA131.00 to kompaktowy siłownik elektromechaniczny Siemens o sile znamionowej 100 N, zasilany 24 V AC i sterowany sygnałem 3-stawnym. Przeznaczony jest do współpracy z zaworami niezależnymi od ciśnienia (PICV) Kombi i MiniKombi, a także z zaworami grzejnikowymi i strefowymi. Montaż odbywa się bezpośrednio na zaworze za pomocą nakrętki łączącej M30 × 1,5 (bez narzędzi), a wbudowany kabel 1,5 m ułatwia szybkie podłączenie w instalacji.

Najważniejsze cechy

• Producent: Siemens
• Model: SSA131.00
• Numer magazynowy: S55180-A106
• Typ: siłownik elektromechaniczny do zaworów (grzejnikowych, strefowych i PICV)
• Zasilanie: 24 V AC ±20%, 50/60 Hz
• Sygnał sterujący: 3-stawny (OTWÓRZ / ZAMKNIJ)
• Siła znamionowa: 100 N
• Skok: 1,2…6,5 mm
• Prędkość przebiegu (50 Hz): 27 s/mm
• Czas przebiegu dla 2,5 mm: 67,5 s
• Wskaźnik położenia i ruchu: LED (3 zielone diody)
• Montaż: bez narzędzi, nakrętka łącząca M30 × 1,5, położenie 360°
• Możliwość pracy równoległej: do 24 siłowników (przy wystarczającej obciążalności wyjścia regulatora)
• Stopień ochrony: IP54
• Wbudowany wyłącznik zabezpieczający przed przeciążeniem i w pozycjach krańcowych
• Wbudowany kabel podłączeniowy: 1,5 m

Zastosowanie

Siłownik SSA131.00 przeznaczony jest do współpracy z następującymi zaworami:

• VDN.., VEN.., VUN.. – zawory grzejnikowe
• VPP46.., VPI46.. – zawory Kombi PICV
• VPD.., VPE.. – zawory grzejnikowe MiniKombi
• VD1..CLC – zawory strefowe

Może być również stosowany z zaworami grzejnikowymi M30 × 1,5 innych producentów (bez adaptera), pod warunkiem spełnienia wymagań:

• Przyłącze: M30 × 1,5 (nakrętka łącząca)
• Siła nominalna zaworu: F ≤ 100 N
• Wymiar: X ≥ 8,3 mm
• Wymiar: Y ≤ 14,8 mm

Funkcje i działanie

Sterowanie 3-stawne wywołuje skok przenoszony na trzpień zaworu. Opis działania dotyczy zaworów, które są całkowicie otwarte, gdy trzpień zaworu jest całkowicie wysunięty / bez zamontowanego siłownika (zawór normalnie otwarty – NO).

Sterowanie 3-stawne

• Napięcie na Y1: trzpień siłownika wsuwa się – zawór otwiera się.
• Napięcie na Y2: trzpień siłownika wysuwa się – zawór zamyka się.
• Brak napięcia na Y1 i Y2: siłownik utrzymuje bieżące położenie.
• Napięcie jednocześnie na Y1 i Y2 (niezalecane): siłownik utrzymuje bieżące położenie.

Wskaźnik LED

• LED 1 (zielony, ciągły): trzpień siłownika całkowicie wsunięty.
• LED 2 (zielony, ciągły): trzpień siłownika porusza się w położeniu pośrednim.
• LED 3 (zielony, ciągły): trzpień siłownika całkowicie wysunięty.

Podłączenie elektryczne i okablowanie

• Wbudowany kabel: 1,5 m
• Przekrój przewodów: 0,34 mm² (3 ×)
• Dopuszczalna długość linii sygnałowych: 20 m
• Zaciski / żyły: Y1 – OTWÓRZ (24 V AC), Y2 – ZAMKNIJ (24 V AC), G – potencjał systemowy 24 V AC
• Uwaga: do tego siłownika stosować wyłącznie napięcie przemienne (AC).
• Uwaga: sygnały z odcięciem fazy i z modulacją długości impulsu (PDM) są niedopuszczalne.

Dane techniczne

• Napięcie zasilające: 24 V AC ±20%
• Częstotliwość: 50/60 Hz
• Pobór mocy (w ruchu): 0,8 VA
• Pobór mocy (trzymanie): 0,2 VA
• Zabezpieczenie zasilania: zewnętrzny bezpiecznik główny lub wyłącznik nadprądowy, 2 A szybkiego działania
• Siła nominalna: 100 N
• Skok: 1,2…6,5 mm
• Czas przebiegu (50 Hz): 27 s/mm
• Dopuszczalna temperatura czynnika w podłączonym zaworze: 1…110°C (1…90°C dla zaworów MiniKombi VPD../VPE..)
• Stopień ochrony obudowy: IP54
• Klasa izolacji wg EN 60730: III
• Warunki pracy: 1…50°C, 5…85% r.h.
• Transport: -25…70°C, <95% r.h.
• Składowanie: -5…50°C, 5…95% r.h.
• Materiał obudowy / podstawy: PC + ABS
• Kolor obudowy / podstawy: RAL 9003 (biały)
• Kolor nakrętki łączącej: RAL 7035 (jasno-szary)
• Masa: 216 g

Montaż

• Mocowanie: nakrętka łącząca M30 × 1,5 z tworzywa sztucznego
• Położenie montażowe: 360°
• Bez narzędzi: do montażu nie używać kluczy nastawnych, szczypiec ani podobnych narzędzi
• Zalecenie: unikać bocznego nacisku lub naprężenia kabla na zamontowanym siłowniku
• Uwaga: siłownik może być uruchomiony wyłącznie po poprawnym zamontowaniu na zaworze

Podsumowanie

Siemens SSA131.00 to solidny siłownik elektromechaniczny 24 V AC ze sterowaniem 3-stawnym, zaprojektowany do zaworów grzejnikowych, strefowych oraz PICV (Kombi i MiniKombi). Oferuje szybki montaż bez narzędzi na M30 × 1,5, czytelną sygnalizację LED, ochronę IP54 i możliwość równoległej pracy do 24 siłowników (zależnie od wydajności wyjścia regulatora).

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE).
• Stopień ochrony obudowy: IP54.
• Klasa izolacji wg EN 60730: III.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektroniczny zgodnie z odpowiednią dyrektywą europejską oraz lokalnymi przepisami.
• Montaż, podłączenie elektryczne, uruchomienie i prace konserwacyjne należy wykonywać zgodnie z dokumentacją producenta oraz lokalnymi i krajowymi przepisami bezpieczeństwa.
• Urządzenie elektryczne zasilane napięciem AC 24 V. Przed rozpoczęciem jakichkolwiek prac montażowych, konserwacyjnych lub przy instalacji należy wyłączyć napięcie zasilające.
• Połączenia elektryczne należy wykonywać wyłącznie zgodnie ze schematem producenta. Nieprawidłowe podłączenie może skutkować uszkodzeniem urządzenia lub instalacji.
• Siłownik SSA131.00 należy zasilać wyłącznie prądem przemiennym AC 24 V, zgodnie z danymi technicznymi producenta.
• Należy zapewnić zabezpieczenie linii zasilającej, np. wyłącznikiem nadprądowym lub bezpiecznikiem. Producent wskazuje zewnętrzny bezpiecznik kabla zasilającego 2 A szybkiego działania.
• Sygnały sterujące z odcięciem fazy lub modulacją długości impulsów PDM nie są odpowiednie do tego produktu.
• Produkt może być uruchamiany wyłącznie po prawidłowym zamontowaniu na kompatybilnym zaworze.
• Do montażu siłownika na zaworze nie używać kluczy nastawnych ani innych narzędzi; montaż przewidziany jest przez ręczne dokręcenie nakrętki łączącej.
• Należy unikać bocznego nacisku na zamontowany siłownik oraz naprężeń wywieranych przez kabel.
• Nie skręcać kabla przyłączeniowego.
• Pole magnetyczne (magnesy) może uszkodzić siłownik; chronić urządzenie przed oddziaływaniem silnych pól magnetycznych.
• Należy przestrzegać dopuszczalnych temperatur pracy. Kable siłownika mogą stykać się z gorącym zaworem, jednak temperatura korpusu zaworu nie powinna przekraczać 80 °C.
• Dopuszczalna temperatura czynnika w podłączonym zaworze wynosi 1...110 °C (dla zaworów grzejnikowych mini Kombi 1...90 °C).
• Dopuszczalne warunki otoczenia podczas pracy: temperatura 1...50 °C, wilgotność względna 5...85 %.
• Przed uruchomieniem należy sprawdzić poprawność okablowania i działania siłownika.
• Podczas prac na instalacji, jeśli to konieczne, należy odłączyć przewody elektryczne od zacisków.
• Produkt jest bezobsługowy i nie podlega naprawie; w przypadku uszkodzenia należy wymienić całe urządzenie.
