SSA151.05HF Siłownik elektromechaniczny, skok 1,2..6,5 mm, 100 N, 4..20 mA, 24 V AC/DC, 10 s/mm, kabel 1,5 m, pokrętło, sygnał zwrotny położenia

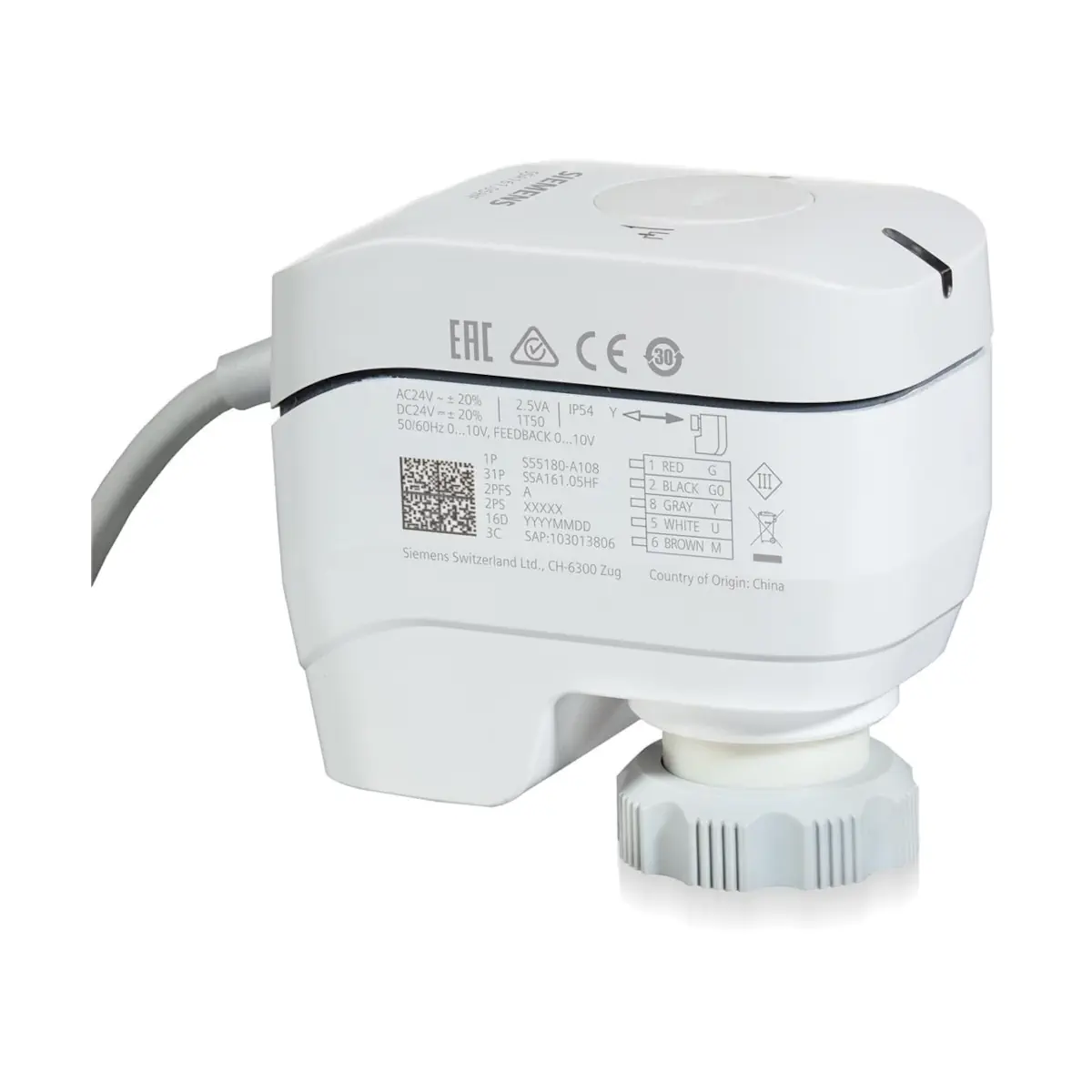

SSA151.05HF to kompaktowy siłownik elektromechaniczny Siemens o sile znamionowej 100 N, zasilany 24 V AC/DC i sterowany sygnałem 4…20 mA DC. Przeznaczony jest do współpracy z zaworami niezależnymi od ciśnienia Kombi / MiniKombi (PICV), a także z zaworami grzejnikowymi i strefowymi (gwint M30 × 1,5). Siłownik wykonuje automatyczną samo-kalibrację skoku po każdym włączeniu zasilania, a montaż odbywa się bez narzędzi – bezpośrednio na zaworze za pomocą nakrętki łączącej.

Najważniejsze cechy

• Producent: Siemens
• Model: SSA151.05HF
• Numer magazynowy: S55180-A110
• Typ: siłownik elektromechaniczny modulowany do zaworów (M30 × 1,5)
• Zasilanie: 24 V AC (±15%) lub 24 V DC (±20%), 50/60 Hz
• Sygnał sterujący: 4…20 mA DC (impedancja wejściowa 150 Ω)
• Sygnał zwrotny położenia: 4…20 mA
• Samo-kalibracja: automatyczne dopasowanie do skoku zaworu
• Siła znamionowa: 100 N
• Skok: 1,2…6,5 mm
• Prędkość ruchu: 10 s/mm (czas przebiegu 2,5 mm: 25 s)
• Wskaźnik LED: sygnalizacja ruchu, położenia, kalibracji, trybu ręcznego i błędów
• Sterowanie ręczne: klucz imbusowy 3 mm + przycisk trybu ręcznego
• Montaż: bezpośrednio na zaworze, nakrętka łącząca M30 × 1,5 z tworzywa
• Położenie montażowe: 360°
• Stopień ochrony obudowy: IP54
• Wbudowany kabel: 1,5 m (5 × 0,34 mm²)
• Masa: 224 g

Zastosowanie

SSA151.05HF jest przeznaczony do typowych zastosowań w instalacjach HVAC, m.in. w aplikacjach do grzejników, sufitów chłodzących, VAV i klimakonwektorów. Współpracuje z zaworami:

• VDN.., VEN.., VUN.. – zawory grzejnikowe
• VPP46.., VPI46.. – zawory Kombi PICV (DN10…32)
• VPD.., VPE.. – zawory grzejnikowe MiniKombi
• VD1..CLC – zawory strefowe
• zawory grzejnikowe innych producentów (M30 × 1,5) – bez adaptera (m.in. Heimeier, Crane D981.., TA typu TBV-C, Oventrop M30 × 1,5 (od 2001), MNG, Junkers, Honeywell-Braukmann, Cazzaniga, Beulco (nowe))

Funkcje i działanie

Sterowanie 4…20 mA

• Skok siłownika jest proporcjonalny do sygnału sterującego Y (4…20 mA DC).
• Przy 4 mA trzpień siłownika jest wysunięty, a zawór jest całkowicie zamknięty.
• Przy braku zasilania siłownik pozostaje w bieżącym położeniu.
• Siłownik generuje sygnał zwrotny położenia U 4…20 mA proporcjonalny do skalibrowanej wartości skoku.

Samo-kalibracja skoku

• Po każdym włączeniu zasilania siłownik automatycznie wykonuje kalibrację: trzpień całkowicie wsunięty → całkowicie wysunięty → pozycja zadana.
• Poprawna kalibracja jest możliwa tylko z zaworem o skoku > 1,2 mm; dla skoku < 1,2 mm pojawia się błąd kalibracji.
• Po nieudanej kalibracji kolejna próba podejmowana jest automatycznie po 10 s; po trzech nieudanych próbach trzpień pozostaje w położeniu wysuniętym.

Wskaźnik LED

• Zielony, miganie (0,1 s): samo-kalibracja skoku
• Zielony, miganie (0,5 s): trzpień siłownika porusza się
• Zielony, ciągły: trzpień osiągnął zadane położenie (LED wyłącza się po 5 s)
• Zielony/czerwony, miganie (0,5 s): sterowanie ręczne
• Zielony, miganie: błąd (wymagana kalibracja lub chwilowe odłączenie zasilania)

Sterowanie ręczne

• Położenie siłownika można zmienić kluczem imbusowym 3 mm.
• Aby wejść w tryb ręczny, należy otworzyć pokrywę i nacisnąć oraz przytrzymać przycisk przez co najmniej 3 s (siłownik ignoruje sygnał sterujący z regulatora).
• Obrót klucza zgodnie z ruchem wskazówek zegara przesuwa trzpień w dół, a przeciwnie – w górę; ustawiona ręcznie pozycja zostaje zachowana.
• Aby wyłączyć tryb ręczny, ponownie nacisnąć i przytrzymać przycisk przez co najmniej 3 s – siłownik uruchamia samo-kalibrację i wraca do pracy z regulatorem.
• Klasa ochrony IP54 nie jest dotrzymana przy zdjętej pokrywie – po zakończeniu należy ją zamknąć.

Podłączenie elektryczne (wbudowany kabel 1,5 m)

• G (czerwony): potencjał systemowy 24 V AC (+24 V DC)
• G0 (czarny): neutralny systemowy (−24 V DC)
• Y (szary): sygnał sterujący 4…20 mA DC (< 3 V)
• U (biały): sygnał zwrotny 4…20 mA
• M (brązowy): masa pomiarowa
• Dopuszczalna długość linii sygnałowych: 20 m

Dane techniczne

• Napięcie zasilające: 24 V AC (±15%) lub 24 V DC (±20%)
• Częstotliwość: 50/60 Hz
• Pobór mocy: 2,5 VA (w ruchu), 2 VA (trzymanie)
• Zabezpieczenie zasilania: zewnętrzny bezpiecznik/wyłącznik nadprądowy 2 A, szybkiego działania
• Sygnał sterujący: 4…20 mA DC
• Impedancja wejściowa: 150 Ω
• Sygnał zwrotny: 4…20 mA
• Rozdzielczość: 1:100
• Siła: 100 N
• Skok: 1,2…6,5 mm
• Dopuszczalna temperatura czynnika w zaworze: 1…110°C (1…90°C dla zaworów MiniKombi VPD../VPE..)
• Stopień ochrony: IP54
• Klasa izolacji wg EN 60730: III
• Materiał obudowy/podstawy: PC + ABS
• Kolor obudowy/podstawy: RAL 9003 (biały)
• Kolor nakrętki łączącej: RAL 7035 (jasno-szary)
• Masa: 224 g
• Warunki pracy: 1…50°C, 5…85% r.h.

Montaż i uruchomienie

• Montaż siłownika na zaworze odbywa się bez narzędzi – siłownik osadza się na zaworze i ręcznie dokręca nakrętkę.
• Dla ułatwienia montażu siłownik jest dostarczany z trzpieniem całkowicie wsuniętym.
• Nie używać kluczy nastawnych, szczypiec ani podobnych narzędzi do montażu.
• Unikać bocznego nacisku oraz naprężenia kabla na zamontowanym siłowniku.
• Podczas uruchomienia (dla zaworów NO opisanych w dokumentacji): wysunięcie trzpienia siłownika zamyka zawór, a wsunięcie trzpienia otwiera zawór.

Wymagania dla zaworów innych producentów (M30 × 1,5)

Aby zapewnić bezawaryjną współpracę, zawór powinien spełniać następujące wymagania:

• Przyłącze: M30 × 1,5
• Wymagana siła: F ≤ 100 N
• Wymiar X: ≥ 8,3 mm
• Wymiar Y: ≤ 14,8 mm

Podsumowanie

Siemens SSA151.05HF to solidny siłownik modulowany 24 V AC/DC do zaworów M30 × 1,5, sterowany prądowo 4…20 mA i wyposażony w sygnał zwrotny 4…20 mA. Automatyczna kalibracja skoku, szczelna obudowa IP54, wbudowany przewód 1,5 m oraz szybki montaż bez narzędzi sprawiają, że jest to praktyczne rozwiązanie do precyzyjnej regulacji przepływu w instalacjach grzewczych i chłodniczych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE).
• Nie wyrzucać z odpadami komunalnymi. Urządzenie należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z obowiązującymi przepisami.
• Siłownik elektromechaniczny niskonapięciowy, zasilanie AC 24 V lub DC 24 V. Podłączenie elektryczne należy wykonywać zgodnie z dokumentacją producenta, właściwym schematem połączeń oraz lokalnymi przepisami.
• Montaż, instalację, uruchomienie i prace serwisowe należy wykonywać wyłącznie przez wykwalifikowany personel oraz z zachowaniem krajowych przepisów bezpieczeństwa.
• Przed rozpoczęciem montażu, konserwacji lub innych prac na instalacji należy odłączyć napięcie zasilające. W razie potrzeby odłączyć także przewody elektryczne od zacisków.
• Urządzenie może być uruchamiane wyłącznie z prawidłowo zamontowanym zaworem.
• Do montażu siłownika na zaworze nie używać kluczy nastawnych ani innych narzędzi. Siłownik montować zgodnie z instrukcją producenta, ręcznie dokręcając nakrętkę łączącą.
• Przed montażem trzpień siłownika należy ustawić w pozycji całkowicie wsuniętej.
• Należy unikać bocznego nacisku na zamontowany siłownik oraz naprężeń wywołanych przez przewód. Nie skręcać kabla.
• Należy zapewnić zabezpieczenie linii zasilania, np. bezpiecznikiem zewnętrznym 2 A szybkiego działania lub równoważnym zabezpieczeniem zgodnym z dokumentacją.
• Sygnały sterujące z odcięciem fazy lub modulacją długości impulsów PDM nie są odpowiednie dla tego produktu.
• Podczas kalibracji nie wolno wykonywać ręcznej zmiany położenia. Każde włączenie zasilania uruchamia automatyczną kalibrację siłownika.
• Przy ręcznej nastawie położenia zdjęcie pokrywy powoduje brak zachowania stopnia ochrony IP54. Po zakończeniu czynności należy ponownie zamknąć pokrywę.
• Przewody siłownika mogą stykać się z gorącym zaworem; temperatura korpusu zaworu nie powinna przekraczać 80°C. Należy przestrzegać wszystkich dopuszczalnych temperatur pracy określonych przez producenta.
• Pole magnetyczne (magnesy) może uszkodzić siłownik.
• Urządzenie jest bezobsługowe i nienaprawialne. W przypadku uszkodzenia należy wymienić całe urządzenie.
