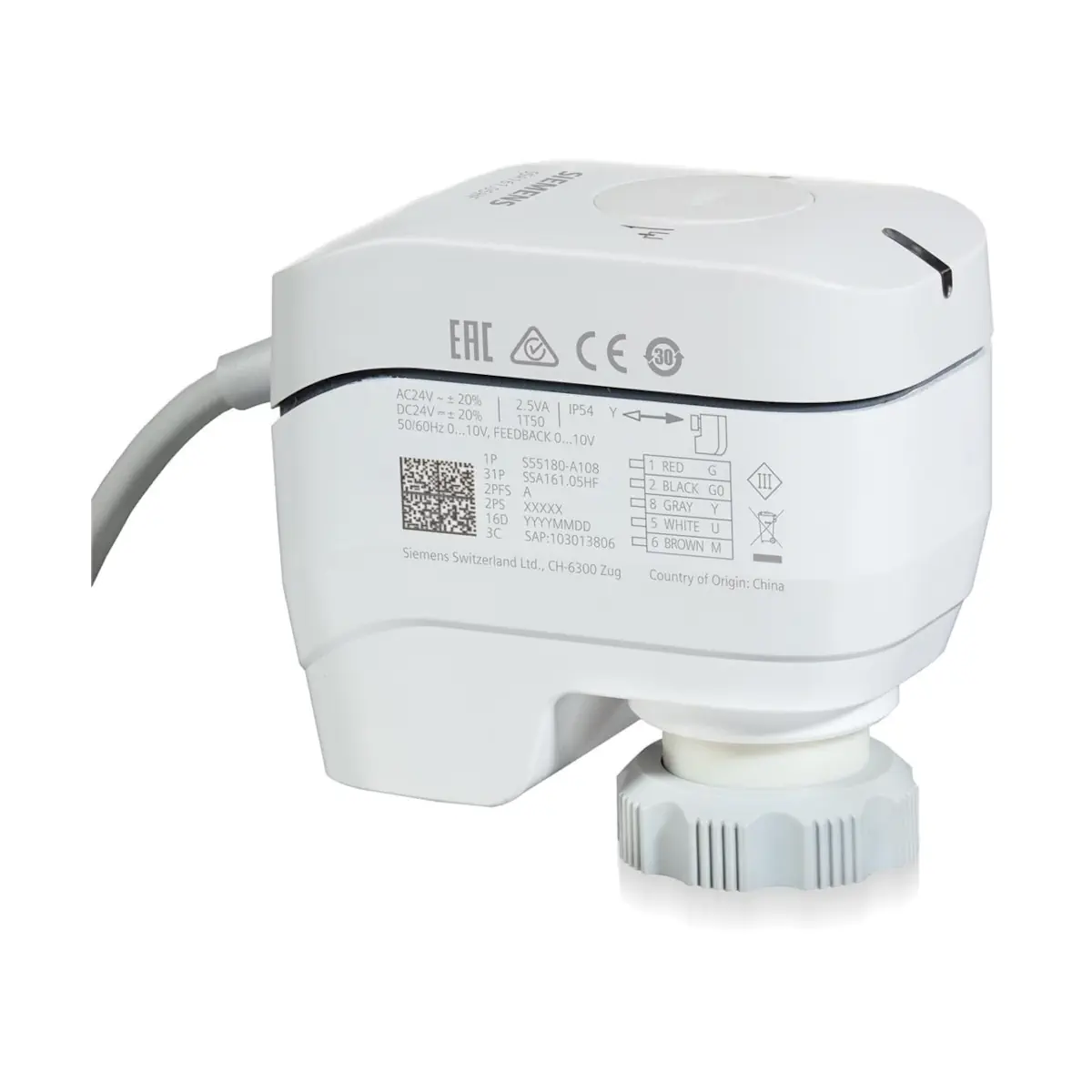

SSA161.05HF Siłownik elektromechaniczny, skok 1,2..6,5 mm, 100 N, 0..10 V, 24 V AC/DC, 10 s/mm, kabel 1,5 m, pokrętło, sygnał zwrotny położenia

SSA161.05HF to siłownik elektromechaniczny Siemens do zaworów niezależnych od ciśnienia (PICV) Kombi i MiniKombi oraz do zaworów grzejnikowych i strefowych. Zasilany napięciem 24 V AC/DC, sterowany sygnałem 0...10 V DC (charakterystyka liniowa), zapewnia samo-kalibrację skoku zaworu, wygodny montaż bez narzędzi na przyłączu M30 × 1,5 oraz sygnał zwrotny położenia 0...10 V. Wbudowany przewód o długości 1,5 m ułatwia szybkie podłączenie w instalacjach HVAC.

Najważniejsze cechy

• Producent: Siemens
• Model: SSA161.05HF
• Numer magazynowy: S55180-A108
• Typ: siłownik elektromechaniczny, modulacyjny
• Zasilanie: 24 V AC (±15%) lub 24 V DC (±20%), 50/60 Hz
• Sygnał sterujący: 0...10 V DC (impedancja wejściowa 100 kΩ)
• Charakterystyka: liniowa
• Sygnał zwrotny położenia: 0...10 V DC (maks. prąd wyjściowy 1 mA)
• Samo-kalibracja do skoku zaworu po każdym włączeniu zasilania
• Siła nominalna: 100 N
• Skok: 1,2…6,5 mm
• Czas przebiegu: < 10 s/mm (dla 2,5 mm: 25 s)
• Montaż: bezpośrednio na zaworze, nakrętka łącząca M30 × 1,5 (tworzywo), bez narzędzi
• Położenie montażowe: 360°
• Wskaźnik LED: położenie / ruch / tryb ręczny / błąd
• Sterowanie ręczne: klucz imbusowy 3 mm (tryb ręczny z przyciskiem)
• Możliwość pracy równoległej: do 10 siłowników (przy wystarczającej obciążalności wyjścia regulatora)
• Stopień ochrony: IP54
• Długość kabla: 1,5 m (wg VDE 0207), 5 × 0,34 mm²
• Masa: 224 g

Zastosowanie

SSA161.05HF przeznaczony jest do typowych aplikacji takich jak grzejniki, sufity chłodzące, VAV oraz klimakonwektory. Siłownik współpracuje z zaworami:

• VDN.., VEN.., VUN.. – zawory grzejnikowe
• VPP46.., VPI46.. – zawory Kombi PICV (DN10…32)
• VPD.., VPE.. – zawory grzejnikowe MiniKombi
• VD1..CLC – zawory strefowe

Może być również stosowany z zaworami grzejnikowymi innych producentów (M30 × 1,5) bez adaptera, m.in.:

• Heimeier
• Crane D981..
• TA typu TBV-C
• Oventrop M30 × 1,5 (od 2001)
• MNG
• Junkers
• Honeywell-Braukmann
• Cazzaniga
• Beulco (nowe)

Funkcje i działanie

Sterowanie 0...10 V DC i sygnał zwrotny

• Zawór jest otwierany i zamykany proporcjonalnie do sygnału sterującego Y (0...10 V DC).
• Przy 0 V trzpień siłownika jest wysunięty, a zawór jest całkowicie zamknięty.
• Przy braku zasilania siłownik pozostaje w bieżącym położeniu.
• Siłownik generuje sygnał zwrotny położenia U = 0...10 V, proporcjonalny do skalibrowanej wartości skoku.

Samo-kalibracja skoku

• Po każdym włączeniu zasilania siłownik automatycznie wykonuje procedurę: trzpień całkowicie wsunięty → trzpień całkowicie wysunięty → wartość zadana.
• Prawidłowa kalibracja możliwa jest tylko z zaworem o skoku > 1,2 mm; przy skoku < 1,2 mm powstaje błąd kalibracji.
• Jeżeli kalibracja zakończy się niepowodzeniem, kolejna próba podejmowana jest automatycznie po 10 s.
• Po trzech nieudanych próbach kalibracji trzpień siłownika pozostaje w położeniu wysuniętym.

Wskaźnik LED

• Zielony, miganie 0,1 s: samo-kalibracja skoku
• Zielony, miganie 0,5 s: trzpień siłownika porusza się
• Zielony, ciągły: trzpień osiągnął zadane położenie (LED wyłącza się po 5 s)
• Zielony/czerwony, miganie 0,5 s: sterowanie ręczne
• Zielony, miganie: błąd (wymagane uruchomienie kalibracji lub chwilowe odłączenie zasilania)

Sterowanie ręczne

• Położenie można zmienić kluczem imbusowym 3 mm (po otwarciu pokrywy).
• Aby włączyć tryb ręczny, należy nacisnąć i przytrzymać przycisk na siłowniku przez co najmniej 3 s – siłownik ignoruje sygnał z regulatora.
• Obrót klucza zgodnie z ruchem wskazówek zegara przesuwa trzpień w dół, przeciwnie – w górę. Ustawiona ręcznie pozycja zostaje zachowana.
• Wyłączenie trybu ręcznego: ponownie nacisnąć i przytrzymać przycisk przez co najmniej 3 s – siłownik uruchamia samo-kalibrację i wraca do pracy automatycznej.
• Przy zdjętej pokrywie nie jest dotrzymana klasa ochrony IP54; po zakończeniu należy zamknąć pokrywę.

Podłączenie elektryczne i okablowanie

• Wbudowany kabel podłączeniowy: 1,5 m, 5 × 0,34 mm²
• Dopuszczalna długość linii sygnałowych: 20 m
• Przypisanie żył (kolor / zacisk):
  • G (1, czerwony): potencjał systemowy 24 V AC (+24 V DC)
  • G0 (2, czarny): neutralny systemowy (−24 V DC)
  • Y (8, szary): sygnał sterujący 0...10 V DC (< 0,1 mA)
  • U (5, biały): sygnał zwrotny 0...10 V DC
  • M (6, brązowy): masa pomiarowa

Dane techniczne

• Zasilanie: 24 V AC (±15%) lub 24 V DC (±20%), 50/60 Hz
• Pobór mocy: 2,5 VA (w ruchu), 2 VA (trzymanie)
• Wejście: 0...10 V DC, impedancja 100 kΩ
• Wyjście (sprzężenie zwrotne): 0...10 V DC, maks. prąd 1 mA, rozdzielczość 1:100
• Siła nominalna: 100 N
• Skok: 1,2…6,5 mm
• Czas przebiegu: < 10 s/mm (2,5 mm: 25 s)
• Dopuszczalna temperatura czynnika w podłączonym zaworze: 1…110°C (dla zaworów MiniKombi: 1…90°C)
• Stopień ochrony: IP54
• Klasa izolacji wg EN 60730: III
• Materiał obudowy/podstawy: PC + ABS
• Kolor obudowy/podstawy: RAL 9003 (biały)
• Kolor nakrętki łączącej: RAL 7035 (jasno-szary)
• Warunki pracy: 1…50°C, 5…85% r.h.
• Masa: 224 g
• Wymiary (orientacyjnie): ok. 119 × 51,4 × 83,4 mm

Montaż

• Montaż bezpośrednio na zaworze przy użyciu nakrętki łączącej M30 × 1,5 – bez użycia narzędzi.
• Do ułatwienia montażu siłownik dostarczany jest z trzpieniem całkowicie wsuniętym.
• Przed montażem nie używać kluczy nastawnych, szczypiec ani podobnych narzędzi.
• Należy unikać bocznego nacisku lub naprężenia kabla na zamontowanym siłowniku.
• Siłownik może być uruchomiony wyłącznie po poprawnym zamontowaniu na zaworze.

Podsumowanie

Siemens SSA161.05HF to kompaktowy siłownik elektromechaniczny 24 V AC/DC z modulacją 0...10 V DC i sprzężeniem zwrotnym 0...10 V, przeznaczony do zaworów PICV oraz zaworów grzejnikowych i strefowych na przyłączu M30 × 1,5. Samo-kalibracja skoku, montaż bez narzędzi, sterowanie ręczne oraz ochrona IP54 czynią go praktycznym rozwiązaniem do precyzyjnej regulacji w instalacjach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE).
• Stopień ochrony obudowy: IP54.
• Klasa izolacji według EN 60730: III.
• Urządzenie jest przeznaczone do zasilania AC/DC 24 V. Podłączenie elektryczne należy wykonać zgodnie z dokumentacją producenta, właściwym schematem połączeń oraz lokalnymi przepisami.
• Montaż, podłączenie, uruchomienie i prace konserwacyjne powinny być wykonywane z zachowaniem krajowych przepisów bezpieczeństwa. Nieprzestrzeganie tych zasad może skutkować obrażeniami ciała i uszkodzeniem mienia.
• Przed rozpoczęciem jakichkolwiek prac montażowych, konserwacyjnych lub serwisowych należy odłączyć napięcie zasilające. W razie potrzeby odłączyć także przewody elektryczne od zacisków.
• Siłownik może być uruchomiony wyłącznie z prawidłowo zamontowanym zaworem.
• Do montażu siłownika na zaworze nie używać kluczy nastawnych ani innych narzędzi. Siłownik należy zamontować zgodnie z instrukcją producenta, ręcznie dokręcając nakrętkę łączącą.
• Przed montażem należy ustawić trzpień siłownika w pozycji całkowicie wsuniętej. Należy unikać bocznego nacisku oraz naprężeń przewodu na zamontowany siłownik.
• Nie należy skręcać kabla. Należy zapewnić odpowiednie zabezpieczenie linii zasilania, np. wyłącznik nadprądowy lub bezpiecznik. Producent wskazuje zewnętrzny bezpiecznik 2 A szybkiego działania.
• Sygnały z odcięciem fazy lub modulacją długości impulsów PDM nie są odpowiednie do sterowania tym urządzeniem.
• Podczas uruchomienia należy sprawdzić poprawność okablowania oraz prawidłowe działanie siłownika.
• Po podaniu napięcia wykonywana jest automatyczna kalibracja skoku. Podczas kalibracji nie wolno zmieniać położenia pokrętła sterowania ręcznego ani wykonywać ręcznej obsługi.
• Właściwa kalibracja jest możliwa jedynie przy skoku zaworu większym niż 1,2 mm. Po trzech nieudanych próbach kalibracji trzpień siłownika pozostaje w pozycji wysuniętej, a zawór pozostaje zamknięty.
• Przy ręcznej zmianie położenia trzpienia, gdy podłączone jest napięcie zasilające, należy użyć przycisku aktywacji/dezaktywacji sterowania ręcznego zgodnie z instrukcją producenta. Po zdjęciu pokrywy stopień ochrony IP54 nie jest zachowany.
• Przestrzegać dopuszczalnych temperatur pracy. Temperatura korpusu zaworu, z którym mogą stykać się przewody siłownika, nie powinna przekraczać 80 °C.
• Dopuszczalna temperatura czynnika w podłączonym zaworze: 1...110 °C.
• Chronić urządzenie przed oddziaływaniem pola magnetycznego, ponieważ magnesy mogą uszkodzić siłownik.
• Urządzenie jest bezobsługowe i nie podlega naprawie. W przypadku uszkodzenia należy wymienić całe urządzenie.
• Nie wyrzucać z odpadami komunalnymi. Urządzenie należy utylizować jako zużyty sprzęt elektroniczny zgodnie z odpowiednimi przepisami i lokalnymi regulacjami.
