SSA331.00 Siłownik elektromechaniczny, skok 1,2..6,5 mm, 100 N, 3-stawny, 230 V AC, 27 s/mm, kabel 1,5 m

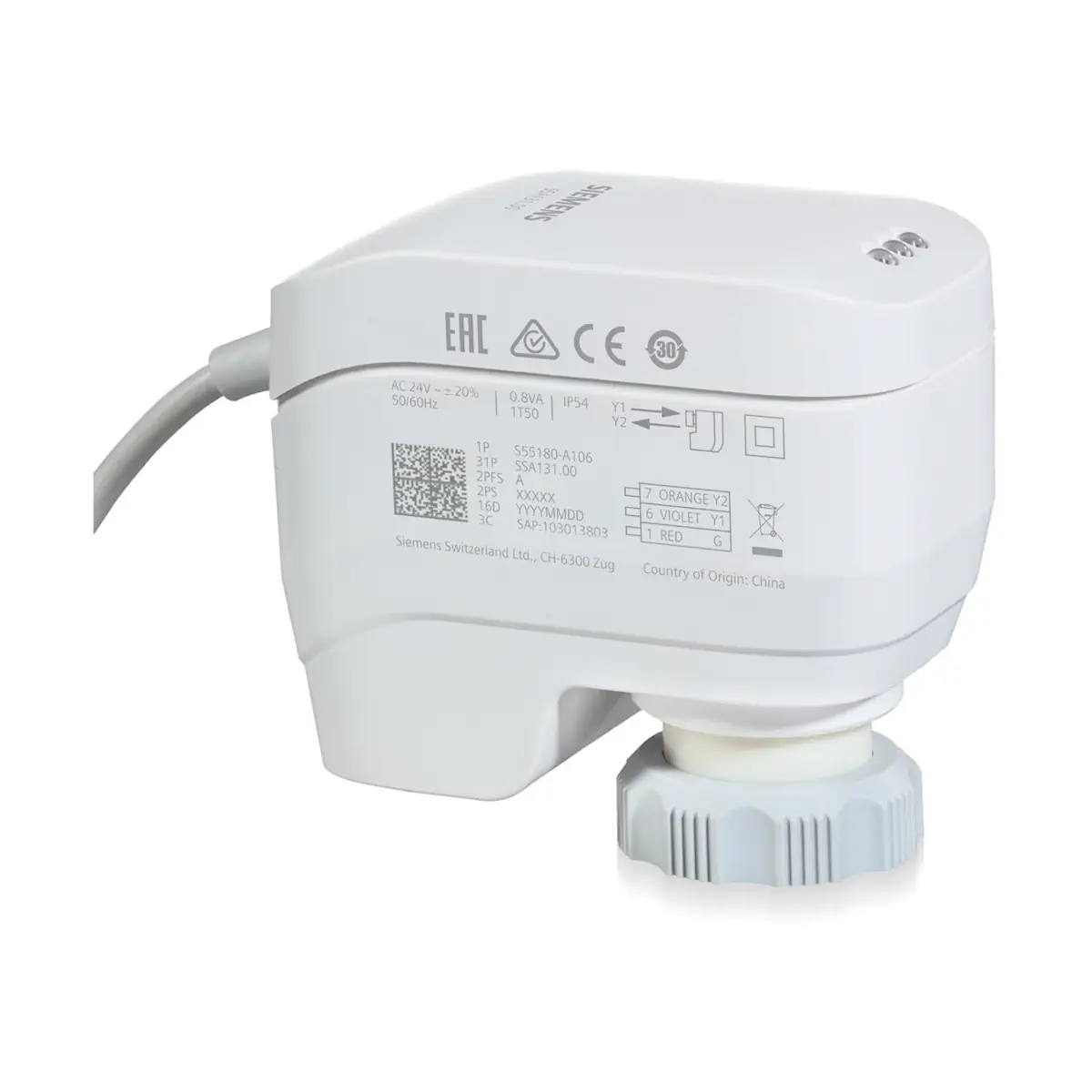

SSA331.00 to siłownik elektromechaniczny firmy Siemens o sile znamionowej 100 N, zasilany AC 230 V i sterowany sygnałem 3-stawnym. Przeznaczony jest do współpracy z zaworami niezależnymi od ciśnienia Kombi i MiniKombi (PICV), a także z zaworami grzejnikowymi i strefowymi. Montaż odbywa się bezpośrednio na zaworze za pomocą nakrętki łączącej M30 × 1,5 (bez narzędzi), a wbudowany kabel 1,5 m ułatwia instalację w typowych aplikacjach HVAC.

Najważniejsze cechy

• Producent: Siemens
• Model: SSA331.00
• Numer magazynowy: S55180-A105
• Typ: siłownik elektromechaniczny do zaworów grzejnikowych, strefowych oraz PICV (Kombi/MiniKombi)
• Zasilanie: AC 230 V (±15%), 50/60 Hz
• Sygnał sterujący: 3-stawny (Y1 – OTWÓRZ, Y2 – ZAMKNIJ)
• Siła znamionowa: 100 N
• Skok: 1,2…6,5 mm
• Prędkość przebiegu (50 Hz): 27 s/mm (czas przebiegu 2,5 mm: 67,5 s)
• Ochrona: wyłącznik zabezpieczający przed przeciążeniem oraz w pozycjach krańcowych
• Sygnalizacja: wskaźnik położenia i ruchu siłownika (LED)
• Montaż: beznarzędziowy, nakrętka łącząca M30 × 1,5 (tworzywo sztuczne), położenie 360°
• Okablowanie: wbudowany kabel 1,5 m
• Praca równoległa: maks. 6 siłowników (przy wystarczającej obciążalności wyjścia regulatora)
• Stopień ochrony obudowy: IP54

Zastosowanie

Siłownik SSA331.00 przeznaczony jest do typowych zastosowań w instalacjach grzejnikowych, sufitów chłodzących, VAV oraz klimakonwektorów. Współpracuje z zaworami:

• VDN.., VEN.., VUN.. – zawory grzejnikowe
• VPP46.., VPI46.. – zawory Kombi PICV
• VPD.., VPE.. – zawory grzejnikowe MiniKombi
• VD1..CLC – zawory strefowe

Może być również stosowany z zaworami grzejnikowymi (M30 × 1,5) innych producentów bez adaptera, pod warunkiem spełnienia wymagań:

• przyłącze gwintowane z nakrętką łączącą M30 × 1,5,
• siła nominalna zaworu F ≤ 100 N,
• wymiar X ≥ 8,3 mm,
• wymiar Y ≤ 14,8 mm.

Funkcje i działanie

Siłownik sterowany jest sygnałem 3-stawnym, który wywołuje skok przenoszony na trzpień zaworu. Opis działania dotyczy zaworów, które są całkowicie otwarte, gdy trzpień zaworu jest całkowicie wysunięty (zawór normalnie otwarty, NO).

Sterowanie 3-stawne (AC 230 V)

• Napięcie na Y1: trzpień siłownika chowa się – zawór otwiera się.
• Napięcie na Y2: trzpień siłownika wysuwa się – zawór zamyka się.
• Brak napięcia na Y1 i Y2: siłownik utrzymuje bieżące położenie.
• Napięcie jednocześnie na Y1 i Y2 (niezalecane): siłownik utrzymuje bieżące położenie.

Wskaźnik LED

• LED 1 (zielony, ciągły): trzpień siłownika całkowicie wsunięty.
• LED 2 (zielony, ciągły): trzpień siłownika porusza się w położeniu pośrednim.
• LED 3 (zielony, ciągły): trzpień siłownika całkowicie wysunięty.

Podłączenie elektryczne i okablowanie

• Przewody / funkcje: Y1 – OTWÓRZ (230 V AC), Y2 – ZAMKNIJ (230 V AC), N – neutralny.
• Kolory żył: Y1 – czarny, Y2 – biały, N – niebieski.
• Długość kabla: 1,5 m (wg IEC 60227-5).
• Przekrój żył: 0,75 mm² (3 ×).
• Dopuszczalna długość linii sygnałowych: 20 m.
• Uwaga instalacyjna: do SSA331.00 stosować wyłącznie napięcie przemienne (AC).
• Uwaga: sygnały z odcięciem fazy oraz z modulacją długości impulsu (PDM) są niedopuszczalne.

Dane techniczne

• Napięcie zasilające: AC 230 V ±15%
• Częstotliwość: 50/60 Hz
• Pobór mocy w ruchu: 7 VA
• Pobór mocy w podtrzymaniu: 0,2 VA
• Zabezpieczenie zewnętrzne: bezpiecznik główny lub wyłącznik nadprądowy, 2 A szybkiego działania
• Sterowanie: 3-stawne
• Praca równoległa: maks. 6 siłowników
• Siła nominalna: 100 N
• Skok: 1,2…6,5 mm
• Czas przebiegu (50 Hz): 27 s/mm (2,5 mm: 67,5 s)
• Dopuszczalna temperatura czynnika w zaworze: 1…110°C (dla zaworów MiniKombi VPD../VPE..: 1…90°C)
• Stopień ochrony obudowy: IP54
• Klasa izolacji (wg EN 60730): II
• Temperatura otoczenia (praca): 1…50°C
• Wilgotność (praca): 5…85% r.h.
• Materiał obudowy / podstawy: PC + ABS
• Kolor obudowy / podstawy: RAL 9003 (biały)
• Kolor nakrętki łączącej: RAL 7035 (jasno-szary)
• Masa: 258 g

Montaż

• Mocowanie: bezpośrednio na zaworze, nakrętka łącząca M30 × 1,5 z tworzywa sztucznego (bez narzędzi).
• Położenie montażowe: 360°.
• Wskazówka montażowa: unikać bocznego nacisku oraz naprężenia kabla na zamontowanym siłowniku.
• Dostawa: siłownik dostarczany jest z trzpieniem całkowicie wsuniętym (dla ułatwienia montażu).

Wymiary

• Długość całkowita: 119 mm
• Wysokość: 81 mm
• Szerokość: 51,4 mm

Podsumowanie

Siemens SSA331.00 to solidny siłownik AC 230 V ze sterowaniem 3-stawnym, przeznaczony do zaworów grzejnikowych, strefowych oraz PICV (Kombi/MiniKombi). Siła 100 N, beznarzędziowy montaż na M30 × 1,5, sygnalizacja LED oraz zabezpieczenie przeciążeniowe czynią go praktycznym wyborem do precyzyjnej regulacji przepływu w instalacjach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z normami UE).
• Stopień ochrony obudowy: IP54.
• Klasa izolacji wg EN 60730: II.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami oraz odpowiednią Dyrektywą Europejską.
• Montaż, podłączenie elektryczne, uruchomienie i prace konserwacyjne należy wykonywać wyłącznie zgodnie z dokumentacją producenta oraz lokalnymi przepisami bezpieczeństwa.
• Urządzenie elektryczne zasilane napięciem AC 230 V. Przed rozpoczęciem montażu, podłączenia, konserwacji lub jakichkolwiek prac na instalacji należy odłączyć napięcie zasilające.
• Połączenia elektryczne należy wykonywać zgodnie ze schematem połączeń producenta. Nieprawidłowe okablowanie może skutkować obrażeniami ciała, uszkodzeniem mienia lub nieprawidłową pracą urządzenia.
• Siłownik SSA331.00 należy zasilać wyłącznie prądem przemiennym AC 230 V, 50/60 Hz, z zachowaniem tolerancji napięcia podanej przez producenta.
• Należy zapewnić zabezpieczenie linii zasilającej, np. zewnętrzny bezpiecznik szybkiego działania 2 A lub wyłącznik nadprądowy.
• Sygnały z odcięciem fazy lub modulacją długości impulsów PDM nie są odpowiednie do sterowania tym urządzeniem.
• Urządzenie może być uruchamiane wyłącznie po prawidłowym zamontowaniu na kompatybilnym zaworze.
• Do montażu siłownika na zaworze nie używać kluczy nastawnych ani innych narzędzi. Montaż przewidziano przez ręczne dokręcenie nakrętki łączącej.
• Należy unikać bocznego nacisku na siłownik oraz naprężeń wywieranych przez kabel na zamontowane urządzenie.
• Nie skręcać kabla przyłączeniowego.
• Pole magnetyczne (magnesy) może uszkodzić siłownik; należy unikać narażenia urządzenia na działanie silnych pól magnetycznych.
• Należy przestrzegać dopuszczalnych temperatur pracy. Kable siłownika mogą wchodzić w kontakt z gorącym zaworem, jednak temperatura korpusu zaworu nie powinna przekraczać 80 °C.
• Dopuszczalna temperatura czynnika w podłączonym zaworze: 1...110 °C (dla zaworów grzejnikowych mini Kombi: 1...90 °C).
• Produkt należy stosować wyłącznie w warunkach środowiskowych przewidzianych przez producenta: temperatura otoczenia podczas pracy 1...50 °C, wilgotność względna 5...85 % r.h.
• Naprawa urządzenia nie jest przewidziana. W przypadku uszkodzenia należy wymienić całe urządzenie.
