SSA161E.05HF Siłownik elektromechaniczny, skok 1,2..6,5 mm, 100 N, 0..10 V, 24 V AC/DC, 10 s/mm, kabel 1,5 m, pokrętło, sygnał zwrotny położenia, charakterystyka stałoprocentowa

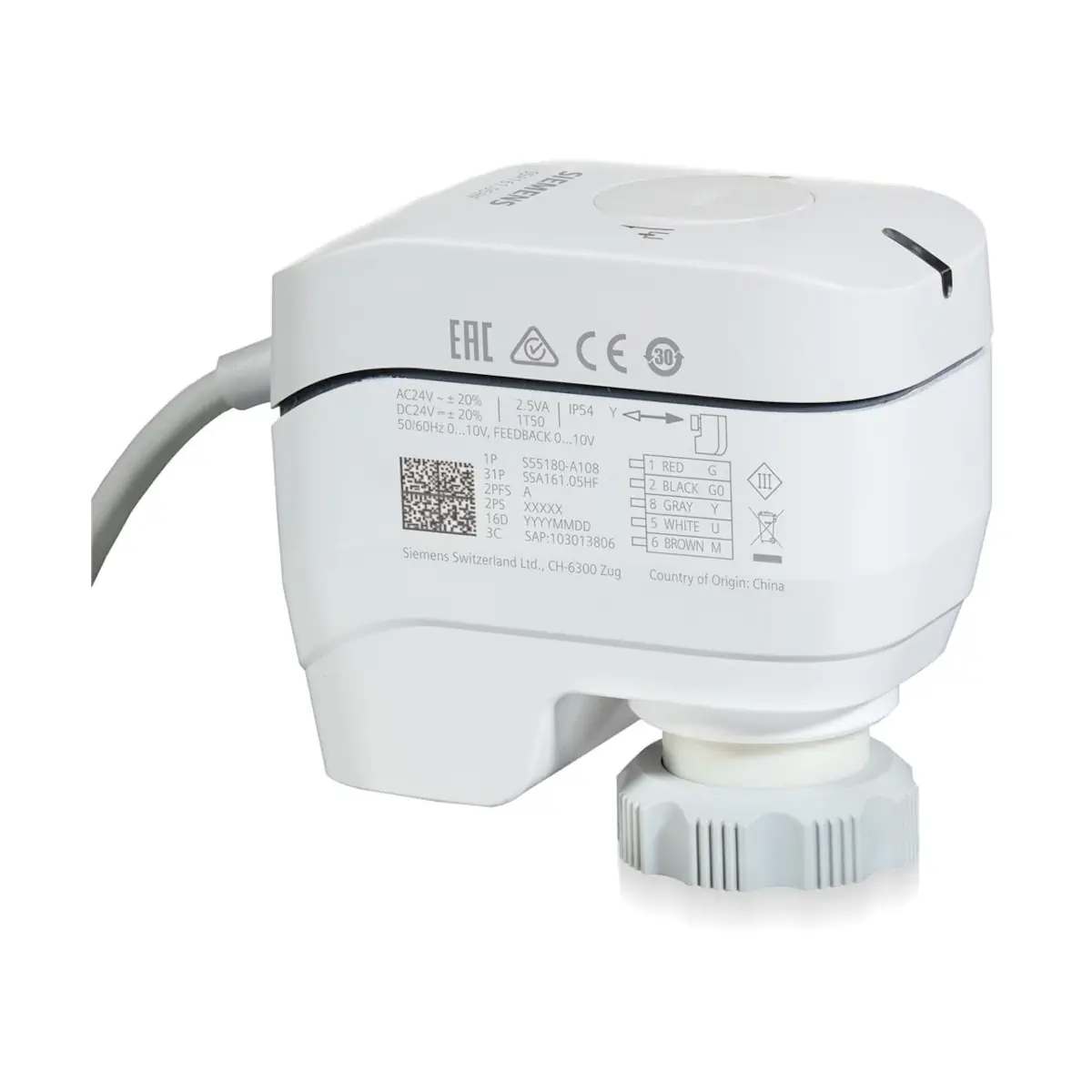

SSA161E.05HF to elektromechaniczny siłownik modulacyjny Siemens o sile znamionowej 100 N, zasilany napięciem 24 V AC/DC i sterowany sygnałem 0...10 V DC. Siłownik przeznaczony jest do współpracy z wybranymi zaworami Siemens (PICV Kombi/MiniKombi oraz grzejnikowymi), oferując samo-kalibrację skoku zaworu, sprzężenie zwrotne 0...10 V oraz wygodny montaż na zaworze bez użycia narzędzi dzięki nakrętce łączącej M30 × 1,5.

Najważniejsze cechy

• Producent: Siemens
• Model: SSA161E.05HF
• Typ: siłownik elektromechaniczny modulacyjny do zaworów (PICV / grzejnikowych)
• Zasilanie: 24 V AC (±15%) lub 24 V DC (±20%), 50/60 Hz
• Sygnał sterujący: 0...10 V DC (impedancja wejściowa 100 kΩ)
• Sygnał zwrotny położenia: 0...10 V DC (maks. prąd wyjściowy 1 mA)
• Charakterystyka: stałoprocentowa (dla zaworów Kombi VPI46../VPP46.. z SSA161E.05HF)
• Siła znamionowa: 100 N
• Skok: 1,2…6,5 mm
• Prędkość / czas przebiegu: 10 s/mm; 25 s dla 2,5 mm
• Samo-kalibracja skoku zaworu po każdym włączeniu zasilania
• Wskaźnik LED położenia/ruchu, trybu ręcznego i błędu
• Sterowanie ręczne: klucz imbusowy 3 mm + przycisk trybu ręcznego
• Praca równoległa: do 10 siłowników (przy wystarczającej obciążalności wyjścia regulatora)
• Stopień ochrony: IP54
• Wbudowany kabel: 1,5 m, 5 × 0,34 mm²; dopuszczalna długość linii sygnałowych 20 m

Zastosowanie

Siłownik SSA161E.05HF przeznaczony jest do typowych aplikacji w instalacjach HVAC, m.in. do grzejników, sufitów chłodzących, VAV oraz klimakonwektorów. Model ten jest kompatybilny tylko z zaworami:

• MiniKombi: VPD.., VPE..
• Kombi PICV: VPP46.., VPI46..

Aby zapewnić bezawaryjną współpracę z zaworami innych producentów, zawór powinien spełniać wymagania:

• Przyłącze: M30 × 1,5 (nakrętka łącząca)
• Siła nominalna zaworu: F ≤ 100 N
• Wymiar: X ≥ 8,3 mm
• Wymiar: Y ≤ 14,8 mm

Funkcje i działanie

Sterowanie 0...10 V DC

Siłownik realizuje skok proporcjonalny do sygnału sterującego Y (0...10 V DC), przenosząc ruch na trzpień zaworu. Opis działania dotyczy zaworów, które są całkowicie otwarte, gdy trzpień zaworu jest całkowicie wysunięty / bez zamontowanego siłownika (zawór normalnie otwarty, NO).

• 0 V: trzpień siłownika jest wysunięty, zawór jest całkowicie zamknięty.
• Brak zasilania: siłownik pozostaje w bieżącym położeniu.
• Sprzężenie zwrotne: siłownik generuje sygnał U 0...10 V proporcjonalny do skalibrowanej wartości skoku.

Charakterystyka stałoprocentowa (Kombi PICV)

Zawory Kombi VPI46../VPP46.. w połączeniu z siłownikiem SSA161E.05HF posiadają charakterystykę stałoprocentową.

Samo-kalibracja skoku

• Po każdym włączeniu zasilania siłownik automatycznie wykonuje procedurę samo-kalibracji: trzpień całkowicie wsunięty → całkowicie wysunięty → wartość zadana.
• Podczas samo-kalibracji nie należy ingerować ręcznie.
• Prawidłowa kalibracja jest możliwa tylko z zaworem o skoku > 1,2 mm; dla skoku < 1,2 mm powstaje błąd kalibracji.
• W razie niepowodzenia kolejna próba następuje automatycznie po 10 s; po trzech nieudanych próbach trzpień pozostaje w położeniu wysuniętym.

Wskaźnik LED

• Zielony, miga (0,1 s): samo-kalibracja skoku.
• Zielony, miga (0,5 s): trzpień siłownika porusza się.
• Zielony, świeci ciągle: trzpień osiągnął zadane położenie (LED wyłącza się po 5 s).
• Zielony/czerwony, miga (0,5 s): sterowanie ręczne.
• Zielony, miga: błąd (wymagane uruchomienie kalibracji lub chwilowe odłączenie zasilania).

Sterowanie ręczne

• Położenie siłownika można zmienić ręcznie za pomocą klucza imbusowego 3 mm.
• Aby wejść w tryb ręczny przy podłączonym zasilaniu, należy nacisnąć i przytrzymać przycisk na siłowniku przez co najmniej 3 s (siłownik ignoruje sygnał sterujący z regulatora).
• Obrót zgodnie z ruchem wskazówek zegara: trzpień porusza się w dół; obrót przeciwnie: trzpień porusza się w górę.
• Aby wyjść z trybu ręcznego, ponownie nacisnąć i przytrzymać przycisk przez co najmniej 3 s – siłownik uruchamia samo-kalibrację i wraca do pracy wg sygnału sterującego.
• Przy zdjętej pokrywie nie jest dotrzymany stopień ochrony IP54 (należy zamknąć pokrywę po zakończeniu czynności).

Podłączenie elektryczne i okablowanie

• Wbudowany kabel podłączeniowy: 1,5 m, 5 × 0,34 mm² (wg VDE 0207)
• Dopuszczalna długość linii sygnałowych: 20 m
• Przewody / zaciski (oznaczenia):

• G (czerwony, RD): potencjał systemowy 24 V AC (+24 V DC)
• G0 (czarny, BK): neutralny systemowy (-24 V DC)
• Y (szary, GY): sygnał sterujący 0...10 V DC (< 0,1 mA)
• U (biały, WH): sygnał zwrotny 0...10 V DC
• M (brązowy, BR): masa pomiarowa

Dane techniczne

• Zasilanie: 24 V AC (±15%) lub 24 V DC (±20%), 50/60 Hz
• Pobór mocy: 2,5 VA (w ruchu), 2 VA (trzymanie)
• Zabezpieczenie zewnętrzne: bezpiecznik główny lub wyłącznik nadprądowy 2 A (szybkiego działania)
• Sygnał sterujący: 0...10 V DC
• Impedancja wejściowa: 100 kΩ
• Sygnał zwrotny: 0...10 V DC
• Maks. prąd wyjściowy: 1 mA
• Rozdzielczość: 1:100
• Siła nominalna: 100 N
• Czas przebiegu: < 10 s/mm (typowo 10 s/mm); 25 s dla 2,5 mm
• Skok: 1,2…6,5 mm
• Dopuszczalna temperatura czynnika w zaworze: 1…110°C (1…90°C dla zaworów MiniKombi VPD../VPE..)
• Stopień ochrony: IP54
• Klasa izolacji (EN 60730): III
• Materiał obudowy/podstawy: PC + ABS
• Kolor obudowy/podstawy: RAL 9003 (biały)
• Kolor nakrętki łączącej: RAL 7035 (jasno-szary)
• Masa: 224 g
• Warunki pracy: 1…50°C, 5…85% r.h.

Montaż

• Mocowanie na zaworze: nakrętka łącząca M30 × 1,5 z tworzywa sztucznego (montaż bez narzędzi).
• Położenie montażowe: 360°.
• Do ułatwienia montażu siłownik dostarczany jest z trzpieniem całkowicie wsuniętym.
• Przed montażem i eksploatacją należy unikać bocznego nacisku oraz naprężeń kabla na zamontowanym siłowniku.

Podsumowanie

Siemens SSA161E.05HF to kompaktowy siłownik modulacyjny 24 V AC/DC z wejściem 0...10 V DC i sprzężeniem zwrotnym 0...10 V, zaprojektowany do współpracy z zaworami VPD.., VPE.. oraz VPP46.., VPI46... Samo-kalibracja skoku, stopień ochrony IP54, wygodny montaż na nakrętkę M30 × 1,5 oraz możliwość pracy równoległej (do 10 siłowników) sprawiają, że jest to praktyczne rozwiązanie do precyzyjnej regulacji przepływu w instalacjach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE).
• Urządzenie należy utylizować jako zużyty sprzęt elektroniczny zgodnie z odpowiednią Dyrektywą Europejską; nie wolno wyrzucać go wraz z odpadami komunalnymi.
• Siłownik elektromechaniczny niskonapięciowy, zasilanie AC/DC 24 V. Połączenia elektryczne należy wykonywać zgodnie z lokalnymi przepisami oraz schematem producenta.
• Podczas jakichkolwiek prac montażowych, konserwacyjnych lub na instalacji należy odłączyć napięcie zasilające. W razie potrzeby odłączyć także przewody elektryczne od zacisków.
• Urządzenie współpracuje wyłącznie z sygnałem sterującym DC 0...10 V. Sygnały z odcięciem fazy lub modulacją długości impulsów PDM nie są odpowiednie.
• Model SSA161E.05HF jest kompatybilny wyłącznie z zaworami VPP46.. i VPI46..
• Siłownik może być uruchomiony wyłącznie z prawidłowo zamontowanym zaworem.
• Do montażu siłownika na zaworze nie używać kluczy nastawnych ani innych narzędzi. Siłownik montować zgodnie z instrukcją producenta, ręcznie dokręcając nakrętkę łączącą.
• Przed montażem trzpień siłownika należy ustawić w pozycji całkowicie wsuniętej. Należy unikać bocznego nacisku oraz naprężeń kabla na zamontowany siłownik.
• Nie należy skręcać kabla. Pole magnetyczne (magnesy) może uszkodzić siłownik.
• Należy zapewnić zabezpieczenie linii zasilającej, np. wyłącznik nadprądowy lub bezpiecznik; dla kabla zasilającego wymagany jest zewnętrzny bezpiecznik 2 A szybkiego działania.
• Należy przestrzegać dopuszczalnych temperatur pracy. Kable siłownika mogą stykać się z gorącym zaworem, dlatego temperatura korpusu zaworu nie powinna przekraczać 80 °C.
• Po podaniu napięcia urządzenie wykonuje automatyczną kalibrację skoku. Podczas kalibracji nie wolno zmieniać położenia pokrętła sterowania ręcznego ani wykonywać ręcznej obsługi.
• Przy ręcznej zmianie położenia zdjęcie pokrywy powoduje, że klasa ochrony IP54 nie jest zachowana. Po zakończeniu czynności należy zamknąć pokrywę, aby przywrócić ochronę IP54.
• Gdy urządzenie jest pod napięciem, przed i po ręcznej zmianie położenia trzpienia należy nacisnąć przycisk sterowania ręcznego zgodnie z instrukcją producenta.
• Urządzenie jest bezobsługowe i nie podlega naprawie; w przypadku uszkodzenia należy wymienić cały siłownik.
