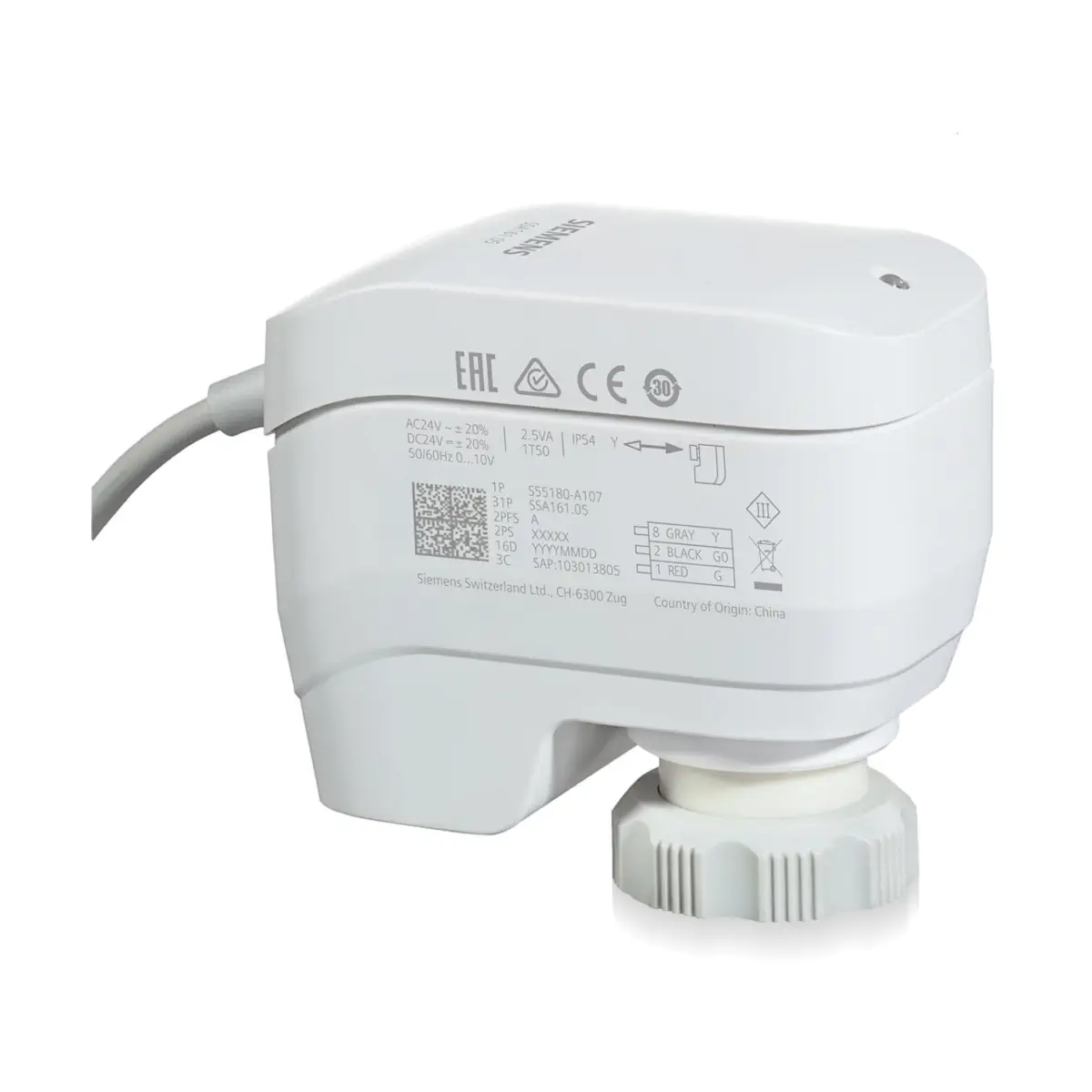

SSA161.05 Siłownik elektromechaniczny, skok 1,2..6,5 mm, 100 N, 0..10 V, 24 V AC/DC, 10 s/mm, kabel 1,5 m

SSA161.05 to siłownik elektromechaniczny Siemens do zaworów niezależnych od ciśnienia Kombi i MiniKombi (PICV), a także do zaworów grzejnikowych i strefowych. Zasilany jest napięciem 24 V AC/DC i sterowany sygnałem 0...10 V DC, dzięki czemu umożliwia płynną, proporcjonalną regulację skoku zaworu. Montaż odbywa się bezpośrednio na zaworze przy użyciu nakrętki łączącej M30 × 1,5 (bez narzędzi), a wbudowany kabel 1,5 m ułatwia podłączenie w instalacji.

Najważniejsze cechy

• Producent: Siemens
• Model: SSA161.05
• Numer magazynowy: S55180-A107
• Typ: siłownik elektromechaniczny do zaworów PICV, grzejnikowych i strefowych
• Zasilanie: 24 V AC ±15% (50/60 Hz) / 24 V DC ±20%
• Sygnał sterujący: 0...10 V DC
• Impedancja wejściowa: 100 kΩ
• Siła nominalna: 100 N
• Skok: 1,2…6,5 mm
• Czas przebiegu (50 Hz): 10 s/mm (czas przebiegu 2,5 mm: 25 s)
• Wskaźnik LED: sygnalizacja ruchu, pozycji oraz błędu
• Montaż: nakrętka łącząca M30 × 1,5 z tworzywa sztucznego, położenie 360°
• Wbudowany kabel: 1,5 m (wg VDE 0207), 3 × 0,34 mm²
• Zabezpieczenie: wyłącznik zabezpieczający przed przeciążeniem i w pozycjach krańcowych
• Stopień ochrony obudowy: IP54

Zastosowanie

Siłownik SSA161.05 przeznaczony jest do współpracy z następującymi zaworami:

• VDN.., VEN.., VUN.. – zawory grzejnikowe
• VPP46.., VPI46.. – zawory Kombi PICV
• VPD.., VPE.. – zawory MiniKombi
• VD1..CLC – zawory strefowe
• Zawory grzejnikowe (M30 × 1,5) innych producentów – bez adaptera

Typowe zastosowania obejmują instalacje do grzejników, sufitów chłodzących, VAV oraz klimakonwektorów.

Możliwa jest praca równoległa: maksymalnie 10 siłowników SSA161.05, pod warunkiem wystarczającej obciążalności wyjścia regulatora.

Aby zapewnić bezawaryjną współpracę z zaworami (M30 × 1,5) innych producentów, zawór musi spełniać wymagania:

• przyłącze z nakrętką łączącą M30 × 1,5,
• siła nominalna F ≤ 100 N,
• wymiar X ≥ 8,3 mm,
• wymiar Y ≤ 14,8 mm.

Funkcje i działanie

Sterowanie 0...10 V DC

• Zawór jest otwierany i zamykany proporcjonalnie do sygnału sterującego Y.
• Przy 0 V trzpień siłownika jest wysunięty, a zawór jest całkowicie zamknięty.
• Przy braku zasilania siłownik pozostaje w bieżącym położeniu.

Samo-kalibracja skoku

• Po każdorazowym włączeniu zasilania siłownik automatycznie wykonuje samo-kalibrację (trzpień całkowicie wsunięty → całkowicie wysunięty → wartość zadana).
• Nie należy ingerować ręcznie podczas trwającej samo-kalibracji.
• Prawidłowa kalibracja możliwa jest tylko z zaworem o skoku > 1,2 mm; przy skoku < 1,2 mm powstaje błąd kalibracji.
• W razie nieudanej kalibracji kolejna próba podejmowana jest automatycznie po 10 s; po trzech nieudanych próbach trzpień pozostaje w położeniu wysuniętym.

Wskaźnik LED

• Zielony, miganie 0,1 s: samo-kalibracja skoku
• Zielony, miganie 0,5 s: trzpień siłownika porusza się
• Zielony, ciągły: trzpień osiągnął zadane położenie (LED wyłączy się po 5 sekundach od włączenia)
• Czerwony, ciągły: błąd (wymagane uruchomienie kalibracji lub chwilowe odłączenie zasilania)

Podłączenie elektryczne i okablowanie

• Przewody (wbudowany kabel 1,5 m):
  • G (czerwony): potencjał systemowy 24 V AC (+24 V DC)
  • Y (szary): sygnał sterujący 0...10 V DC
  • G0 (czarny): neutralny systemowy (-24 V DC)
• Dopuszczalna długość linii sygnałowych: 20 m
• Zabezpieczenie zasilania: zewnętrzny bezpiecznik główny lub wyłącznik nadprądowy 2 A szybkiego działania
• Niedopuszczalne sygnały: z odcięciem fazy oraz z modulacją długości impulsu (PDM)

Dane techniczne

• Pobór mocy w ruchu: 2,5 VA
• Pobór mocy (trzymanie): 2 VA
• Siła nominalna: 100 N
• Skok: 1,2…6,5 mm
• Czas przebiegu (50 Hz): 10 s/mm
• Dopuszczalna temperatura czynnika w podłączonym zaworze: 1…110°C (1…90°C dla zaworów MiniKombi VPD../VPE..)
• Stopień ochrony: IP54
• Klasa izolacji wg EN 60730: III
• Materiał obudowy / podstawy: PC + ABS
• Kolor obudowy / podstawy: RAL 9003 (biały)
• Kolor nakrętki łączącej: RAL 7035 (jasno-szary)
• Warunki pracy: 1…50°C, 5…85% r.h.
• Transport: -25…70°C, <95% r.h.
• Składowanie: -5…50°C, 5…95% r.h.
• Waga: 205 g

Montaż i uruchomienie

• Montaż bez narzędzi: umieścić siłownik na zaworze i ręcznie dokręcić nakrętkę łączącą.
• Położenie montażowe: 360°.
• Nie używać kluczy nastawnych, szczypiec ani podobnych narzędzi do montażu.
• Unikać bocznego nacisku oraz naprężenia kabla na zamontowanym siłowniku.
• Siłownik może być uruchomiony wyłącznie po poprawnym zamontowaniu na zaworze.
• Kabel przyłączeniowy może stykać się z rozgrzanym korpusem zaworu, pod warunkiem że temperatura korpusu nie przekracza 80°C.

Podsumowanie

Siemens SSA161.05 to kompaktowy siłownik elektromechaniczny 100 N do zaworów PICV, grzejnikowych i strefowych, sterowany sygnałem 0...10 V DC i zasilany 24 V AC/DC. Oferuje montaż bez narzędzi na M30 × 1,5, automatyczną samo-kalibrację skoku, czytelną sygnalizację LED oraz stopień ochrony IP54, co czyni go praktycznym rozwiązaniem do precyzyjnej regulacji w instalacjach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE).
• Stopień ochrony obudowy: IP54.
• Urządzenie elektryczne niskonapięciowe, zasilane AC/DC 24 V. Przed montażem, podłączeniem, uruchomieniem, konserwacją lub innymi pracami na instalacji należy wyłączyć napięcie zasilające.
• Montaż, podłączenie elektryczne i uruchomienie należy wykonywać zgodnie z dokumentacją producenta, schematem połączeń oraz lokalnymi i krajowymi przepisami bezpieczeństwa.
• Siłownik może być uruchamiany wyłącznie z prawidłowo zamontowanym zaworem.
• Do montażu siłownika na zaworze nie używać kluczy nastawnych ani innych narzędzi. Siłownik należy montować ręcznie za pomocą nakrętki łączącej.
• Należy unikać bocznego nacisku na zamontowany siłownik oraz naprężeń wywołanych przez kabel.
• Nie skręcać kabla przyłączeniowego. Należy zapewnić odpowiednie zabezpieczenie linii zasilania, np. wyłącznik nadprądowy lub bezpiecznik zewnętrzny 2 A szybkiego działania.
• Sygnały z odcięciem fazy lub modulacją długości impulsów PDM nie są odpowiednie do sterowania tym produktem.
• Podczas projektowania i instalacji należy sprawdzić dopuszczalne temperatury pracy. Kable siłownika mogą stykać się z gorącym zaworem, a temperatura korpusu zaworu nie powinna przekraczać 80 °C.
• Dopuszczalna temperatura czynnika w podłączonym zaworze wynosi 1...110 °C (dla zaworów grzejnikowych mini Kombi 1...90 °C).
• Podczas uruchomienia należy sprawdzić poprawność okablowania i prawidłowe działanie siłownika.
• Model SSA161.05 wykonuje automatyczną kalibrację po podaniu zasilania. Nie należy wykonywać ręcznej ingerencji podczas samokalibracji.
• Prawidłowa kalibracja jest możliwa tylko przy skoku zaworu większym niż 1,2 mm. Po trzech nieudanych próbach kalibracji trzpień siłownika pozostaje w pozycji wysuniętej, a zawór pozostaje zamknięty.
• Urządzenie jest bezobsługowe. Nie podlega naprawie — w przypadku uszkodzenia należy wymienić całe urządzenie.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z obowiązującymi przepisami.
• Urządzenie należy stosować wyłącznie w dopuszczalnych warunkach środowiskowych: podczas pracy temperatura otoczenia 1...50 °C, wilgotność 5...85% r.h.
