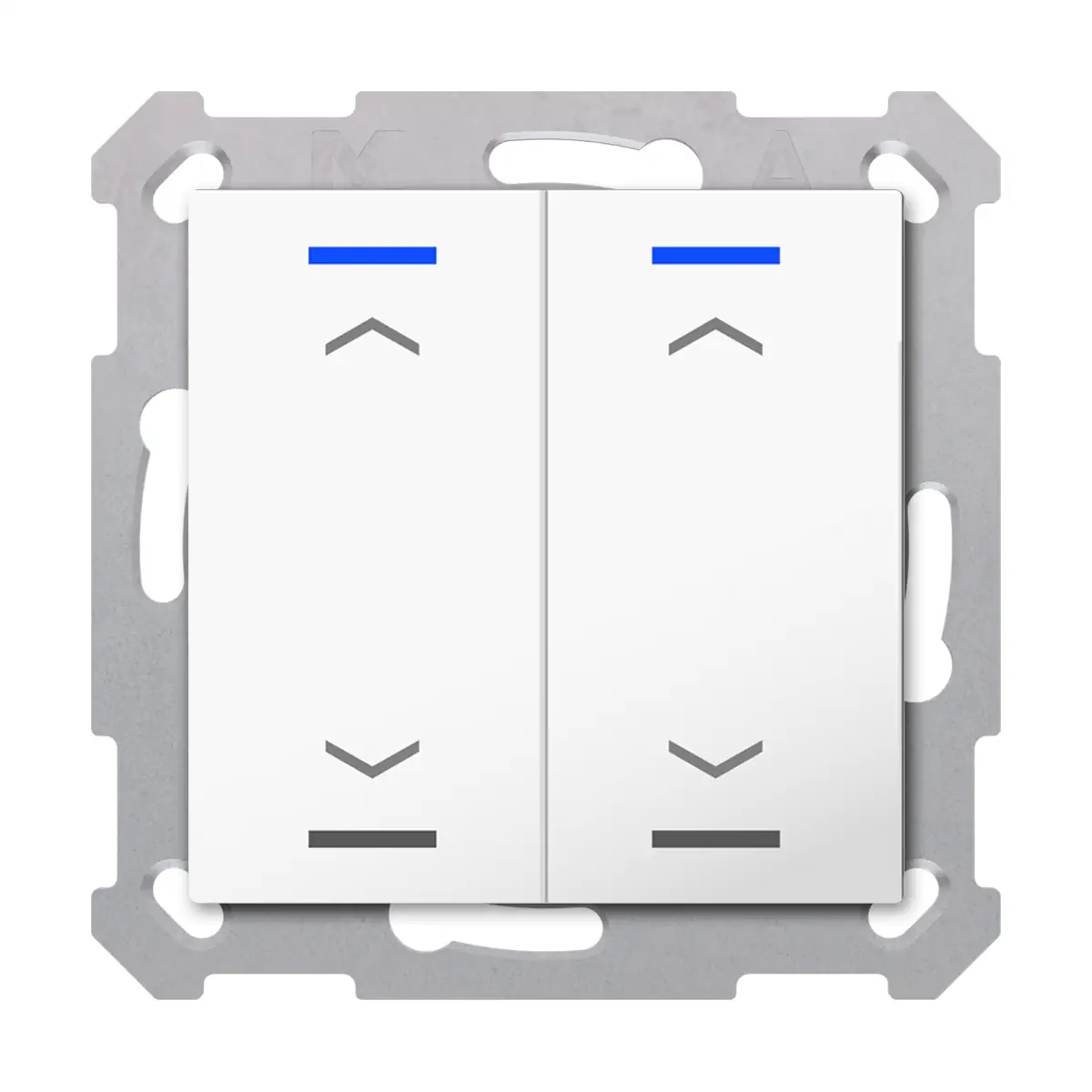

TAL-5502A02.02S KNX przycisk Light 55 2-krotny, RGBW, żaluzje, biały (Pure White) połysk, z funkcją Secure

TAL-5502A02.02S to przycisk KNX MDT Taster Light 55 2-fach w wersji Jalousie, wyposażony w 2 pary przycisków / 4 pola przycisków ułożone pionowo oraz 4 diody statusowe RGBW. Model w kolorze Reinweiß, glänzend jest przeznaczony do montażu podtynkowego, pasuje do programów osprzętu 55 mm wielu producentów i obsługuje KNX Data Secure. Przyciski można swobodnie konfigurować jako pary przycisków lub przyciski pojedyncze, a urządzenie obsługuje m.in. przełączanie, ściemnianie, sterowanie żaluzjami, sceny oraz wysyłanie wartości.

Najważniejsze cechy

• Producent: MDT technologies
• Model: TAL-5502A02.02S
• Typ: przycisk KNX Taster Light 55 2-fach, RGBW, Jalousie, Secure
• Kolor: Reinweiß, glänzend
• Liczba przycisków: 2 pary przycisków / 4 pola przycisków
• Symbol: Auf/Ab (góra/dół)
• Diody LED: 4 x RGBW (status), po 2 diody na każdą parę przycisków
• Bezpieczeństwo KNX: KNX Data Secure
• Zintegrowany interfejs magistrali KNX
• Konfiguracja przycisków: jako pary przycisków lub przyciski pojedyncze
• Funkcje: przełączanie, ściemnianie, żaluzje, sceny, wysyłanie wartości
• Tryb pracy: jedno- i dwuprzyciskowy
• Dodatkowe funkcje: przełączanie do 4 wartości lub scen, krótki/długi nacisk, sterowanie grupowe, funkcja wielokrotnego naciśnięcia
• Bloki logiczne: 4
• Montaż: podtynkowy, w puszce instalacyjnej, z dołączonym pierścieniem nośnym Tragring A
• Stopień ochrony: IP20
• Wymiary: 55 x 55 x 26 mm
• Masa netto: 0,039 kg
• Gwarancja: 3 lata

Zastosowanie i kompatybilność

Przycisk TAL-5502A02.02S przeznaczony jest do obsługi funkcji KNX takich jak:

• przełączanie,
• ściemnianie,
• sterowanie żaluzjami,
• wywoływanie scen,
• wysyłanie wartości.

Model pasuje do programów osprzętu 55 mm, m.in.:

• MDT: Sortiment 55
• GIRA: Standard 55, E2, Event, Esprit
• BERKER: S1, B3, B7
• JUNG: A 500, A PLUS, A CREATION, AS 500, A 550, A FLOW
• MERTEN: 1M, M-Smart, M-Plan, M-Pure

Funkcje i działanie

Konfiguracja przycisków

• Pionowo ułożone pola przycisków mogą być ustawione jako pary przycisków lub jako przyciski pojedyncze.
• Obsługiwany jest tryb jedno- i dwuprzyciskowy dla funkcji przełączania, ściemniania, żaluzji i wysyłania wartości.
• Urządzenie obsługuje krótki i długi nacisk z wykorzystaniem 2 obiektów.

Funkcje sterowania

• Inteligentne ściemnianie jednoprzyciskowe.
• Rozszerzona funkcja „wysyłanie wartości”.
• Przełączanie do 4 wartości lub scen.
• Sterowanie grupowe z użyciem długiego i bardzo długiego naciśnięcia.
• Funkcja wielokrotnego naciśnięcia wysyła do 4 wartości na te same lub różne obiekty.

Diody statusowe i logika

• Urządzenie posiada 4 diody statusowe RGBW.
• Na każdą parę przycisków przypadają 2 diody RGBW.
• Jasność LED może być sterowana przez obiekt dzień/noc lub obiekt jasności.
• Przycisk wyposażono w 4 bloki logiczne.
• Komunikacja zabezpieczona jest przez KNX Data Secure.

KNX i podłączenie

• Napięcie znamionowe KNX: 30 V DC SELV
• Zakres napięcia KNX: 21 ... 31 V DC SELV
• Typowy pobór mocy z magistrali KNX: < 0,5 W
• Medium KNX: TP-256 z obsługą Long Frame
• Program aplikacyjny: od ETS 5 (aktualna wersja)
• Podłączenie KNX: KNX Steckklemme
• Średnica przewodu KNX: 0,6 ... 0,8 mm, drut jednodrutowy
• Czujnik temperatury: brak

Dane techniczne

• Numer artykułu: TAL-5502A02.02S
• EAN / GTIN: 4251916115227
• Wymiary (wys. x szer. x gł.): 55 x 55 x 26 mm
• Stopień ochrony: IP20
• Pozycja montażowa: dowolna
• Masa netto: 0,039 kg
• Masa brutto (z opakowaniem): 0,066 kg
• Temperatura pracy: 0 ... 45°C
• Temperatura składowania: -20 ... +55°C
• Wilgotność powietrza: < 95%
• Dopuszczalna kondensacja: nie

Montaż

• Montaż podtynkowy (UP).
• Instalacja w puszce instalacyjnej z dołączonym pierścieniem nośnym Tragring A.
• Urządzenie może być montowane w dowolnej pozycji.
• Model jest dopasowany do programów osprzętu 55 mm wskazanych producentów.

Podsumowanie

MDT TAL-5502A02.02S to przycisk KNX Taster Light 55 2-fach z 4 polami przycisków, 4 diodami statusowymi RGBW i obsługą KNX Data Secure. Oferuje konfigurację jako pary przycisków lub przyciski pojedyncze, obsługę funkcji przełączania, ściemniania, żaluzji, scen i wysyłania wartości, a także kompatybilność z wieloma seriami osprzętu 55 mm. Montaż podtynkowy, dołączony pierścień nośny oraz 4 bloki logiczne uzupełniają specyfikację tego modelu.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: MDT TAL-5502A02.02S – przycisk KNX Taster Light 55 2-fach, RGBW, Secure.
• Urządzenie jest przeznaczone do instalacji w systemie KNX.
• Zasilanie wyłącznie z magistrali KNX o napięciu znamionowym 30 V DC SELV; dopuszczalny zakres napięcia 21…31 V DC SELV.
• Podłączenie należy wykonywać wyłącznie do magistrali KNX przy użyciu złącza KNX Steckklemme, zgodnie z wymaganym zakresem przewodów 0,6…0,8 mm (drut jednodrutowy).
• Produkt przeznaczony do montażu podtynkowego (UP) w puszce instalacyjnej, z wykorzystaniem dołączonego pierścienia nośnego.
• Stopień ochrony IP20 – produkt przeznaczony do stosowania w miejscach suchych, wewnątrz budynków; nie zapewnia ochrony przed wodą.
• Nie stosować w warunkach kondensacji wilgoci; dopuszczalna wilgotność powietrza poniżej 95%.
• Używać wyłącznie w zakresie temperatur pracy 0…45°C; przechowywać w temperaturze od -20 do +55°C.
• Pozycja montażu: dowolna, zgodnie z dokumentacją produktu.
• Do konfiguracji wymagany jest system KNX oraz oprogramowanie ETS 5 lub nowsze.
• Produkt obsługuje KNX Data Secure.

Pliki do pobrania:
TAL-5502A02.02S Karta katalogowa
