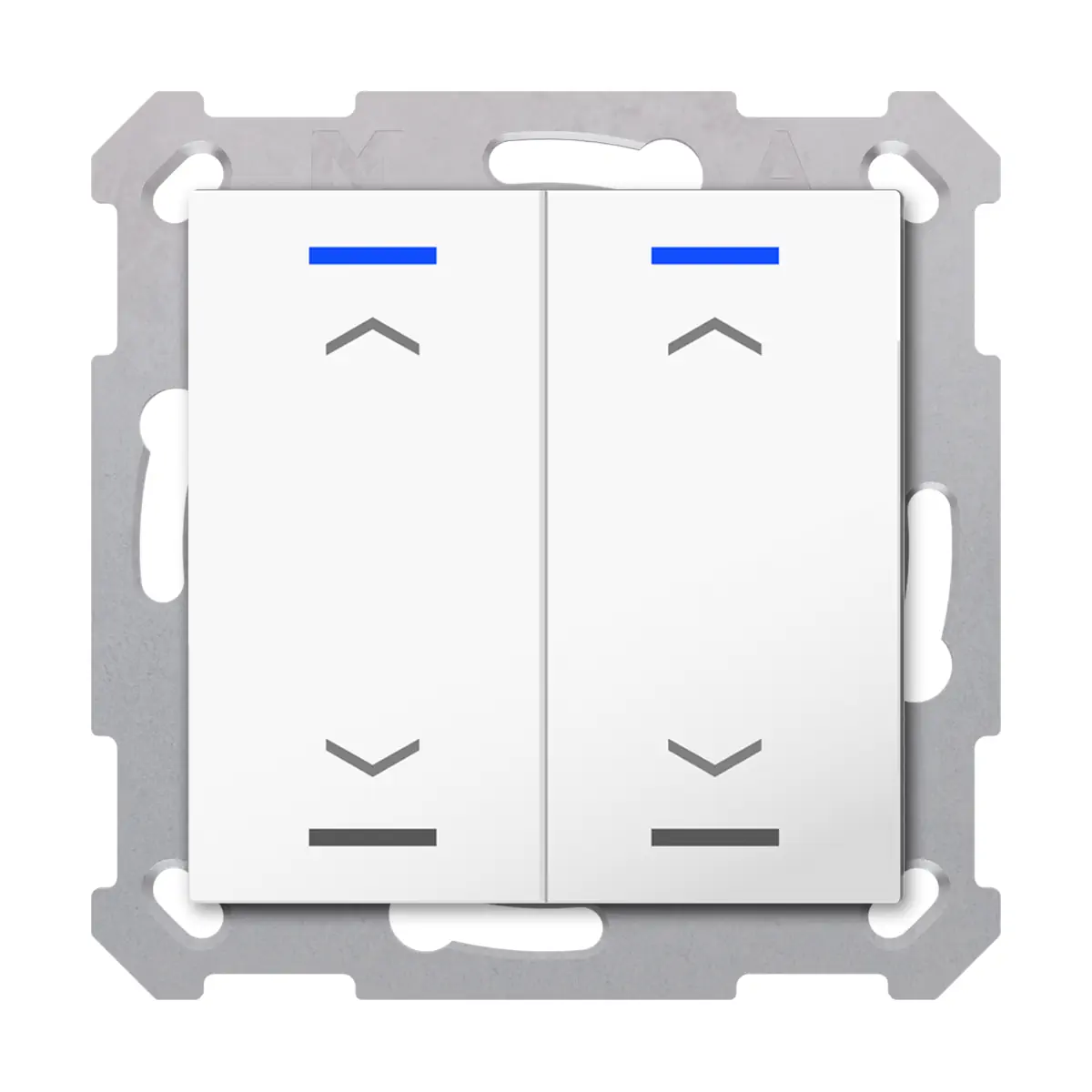

TAL-55T2A02.02S KNX przycisk Light 55 2-krotny, RGBW, żaluzje, z czujnikiem temperatury, biały (Pure White) połysk, z funkcją Secure

TAL-55T2A02.02S to przycisk KNX MDT Taster Light 55 w wersji 2-krotnej, wyposażony w zintegrowany czujnik temperatury, 4 diody statusowe RGBW oraz obsługę KNX Data Secure. Model w kolorze czysta biel, połysk jest przeznaczony do montażu podtynkowego i pasuje do programów osprzętu 55 mm. Pionowo rozmieszczone pola przycisków mogą być konfigurowane jako pary klawiszy lub pojedyncze klawisze, a urządzenie obsługuje funkcje takie jak przełączanie, ściemnianie, sterowanie żaluzjami, sceny oraz wysyłanie wartości.

Najważniejsze cechy

• Producent: MDT technologies
• Model: TAL-55T2A02.02S
• Typ: przycisk KNX / MDT Taster Light 55
• Wersja: 2-fach, RGBW, TS, Jalousie, Secure
• Kolor: czysta biel, połysk
• Liczba pól przycisków: 2 pary klawiszy / 4 powierzchnie przycisków
• Oznaczenia klawiszy: góra/dół
• Diody statusowe: 4 x RGBW
• Czujnik temperatury: zintegrowany, zakres pomiarowy 0…40°C
• KNX Secure: KNX Data Secure
• Zintegrowany sprzęgacz magistrali
• 4 bloki logiczne
• Montaż: podtynkowy, z dołączonym pierścieniem nośnym Tragring A
• Pozycja montażu: dowolna
• Stopień ochrony: IP20
• Gwarancja producenta: 3 lata

Zastosowanie

TAL-55T2A02.02S jest przeznaczony do obsługi funkcji KNX w instalacjach automatyki budynkowej. Urządzenie może pracować w trybie jedno- i dwuklawiszowym dla funkcji:

• przełączania,
• ściemniania,
• sterowania żaluzjami,
• wysyłania wartości,
• przełączania scen.

Model pasuje do programów osprzętu 55 mm różnych producentów, m.in.:

• MDT: Sortiment 55
• GIRA: Standard 55, E2, Event, Esprit
• BERKER: S1, B3, B7
• JUNG: A 500, A PLUS, A CREATION, AS 500, A 550, A FLOW
• MERTEN: 1M, M-Smart, M-Plan, M-Pure

Funkcje i działanie

Konfiguracja klawiszy

• Pionowo rozmieszczone pola przycisków mogą być ustawiane jako pary klawiszy lub pojedyncze klawisze.
• Obsługiwany jest tryb 1-przyciskowy i 2-przyciskowy dla funkcji przełączania, ściemniania, żaluzji oraz wysyłania wartości.
• Urządzenie oferuje inteligentne ściemnianie jednym przyciskiem.

Sceny i wysyłanie wartości

• Dostępna jest rozszerzona funkcja „wysyłanie wartości”.
• Możliwe jest przełączanie do czterech wartości lub scen.
• Krótki i długi nacisk może obsługiwać 2 obiekty.
• Funkcja wielokrotnego naciśnięcia umożliwia wysłanie do 4 wartości na ten sam lub różne obiekty.

Sterowanie grupowe i LED

• Obsługiwana jest grupowa kontrola przy użyciu długiego i bardzo długiego naciśnięcia.
• Każda para klawiszy ma 2 diody statusowe RGBW, co daje łącznie 4 diody RGBW.
• Jasność LED może być sterowana przez obiekt dzień/noc lub obiekt jasności.

Logika i bezpieczeństwo KNX

• W urządzeniu zintegrowano 4 bloki logiczne.
• Model obsługuje KNX Data Secure i ma zintegrowany sprzęgacz magistrali.

Podłączenie KNX

• Napięcie znamionowe KNX: 30 V DC SELV
• Zakres napięcia KNX: 21…31 V DC SELV
• Typowy pobór mocy z magistrali KNX: < 0,5 W
• Medium KNX: TP-256 z obsługą Long Frame
• Program aplikacyjny: od ETS 5 (aktualna wersja)
• Rodzaj przyłącza KNX: złącze wtykowe KNX
• Średnica przewodu KNX: 0,6…0,8 mm, przewód jednodrutowy

Dane techniczne

• Numer artykułu: TAL-55T2A02.02S
• EAN / GTIN: 4251916115449
• Wymiary (wys. x szer. x gł.): 55 x 55 x 26 mm
• Masa netto: 0,039 kg
• Masa brutto: 0,066 kg
• Stopień ochrony: IP20
• Zakres pomiarowy temperatury: 0…40°C
• Temperatura otoczenia podczas pracy: 0…45°C
• Temperatura składowania: -20…+55°C
• Wilgotność powietrza: < 95%
• Dopuszczalna kondensacja: nie

Montaż

• Rodzaj montażu: podtynkowy (UP)
• Montaż w puszce instalacyjnej z dołączonym pierścieniem nośnym Tragring A.
• Pozycja montażu: dowolna
• Urządzenie jest przeznaczone do ramek i programów osprzętu w standardzie 55 mm.

Podsumowanie

MDT TAL-55T2A02.02S to przycisk KNX 55 mm z 2 parami klawiszy / 4 powierzchniami przycisków, zintegrowanym czujnikiem temperatury, 4 diodami RGBW oraz obsługą KNX Data Secure. Dzięki konfigurowalnej pracy jako pary klawiszy lub pojedyncze przyciski, obsłudze funkcji przełączania, ściemniania, żaluzji, scen i wartości oraz 4 blokom logicznym, model ten stanowi funkcjonalny element sterowania KNX do montażu podtynkowego.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony do instalacji w systemie KNX.
• Urządzenie pracuje wyłącznie z napięciem KNX 30 V DC SELV, w zakresie 21…31 V DC SELV.
• Montaż urządzenia jest przeznaczony do instalacji podtynkowej (UP Montage) w puszce instalacyjnej z użyciem dołączonego pierścienia montażowego.
• Podłączenie do magistrali KNX należy wykonać za pomocą zacisku KNX zgodnie z dokumentacją systemu KNX.
• Do podłączenia KNX należy stosować przewody o średnicy 0,6…0,8 mm, jednodrutowe.
• Produkt należy użytkować wyłącznie w warunkach wewnętrznych odpowiadających stopniowi ochrony IP20.
• Urządzenie należy eksploatować wyłącznie w temperaturze otoczenia od 0 do 45°C.
• Produkt należy przechowywać w temperaturze od -20 do +55°C.
• Dopuszczalna wilgotność powietrza wynosi poniżej 95%.
• Nie wolno użytkować urządzenia w warunkach występowania kondensacji wilgoci; betauung (skraplanie) jest niedopuszczalne.
• Urządzenie posiada zintegrowany czujnik temperatury o zakresie pomiarowym 0…40°C.
• Pozycja montażu urządzenia jest dowolna, zgodnie z dokumentacją producenta.
• Produkt jest wyposażony w KNX Data Secure.
• Do konfiguracji wymagany jest program aplikacyjny KNX od ETS 5 (aktualna wersja).
• Produkt jest kompatybilny z osprzętem 55 mm wskazanym przez producenta.

Pliki do pobrania:
TAL-55T2A02.02S Karta katalogowa
