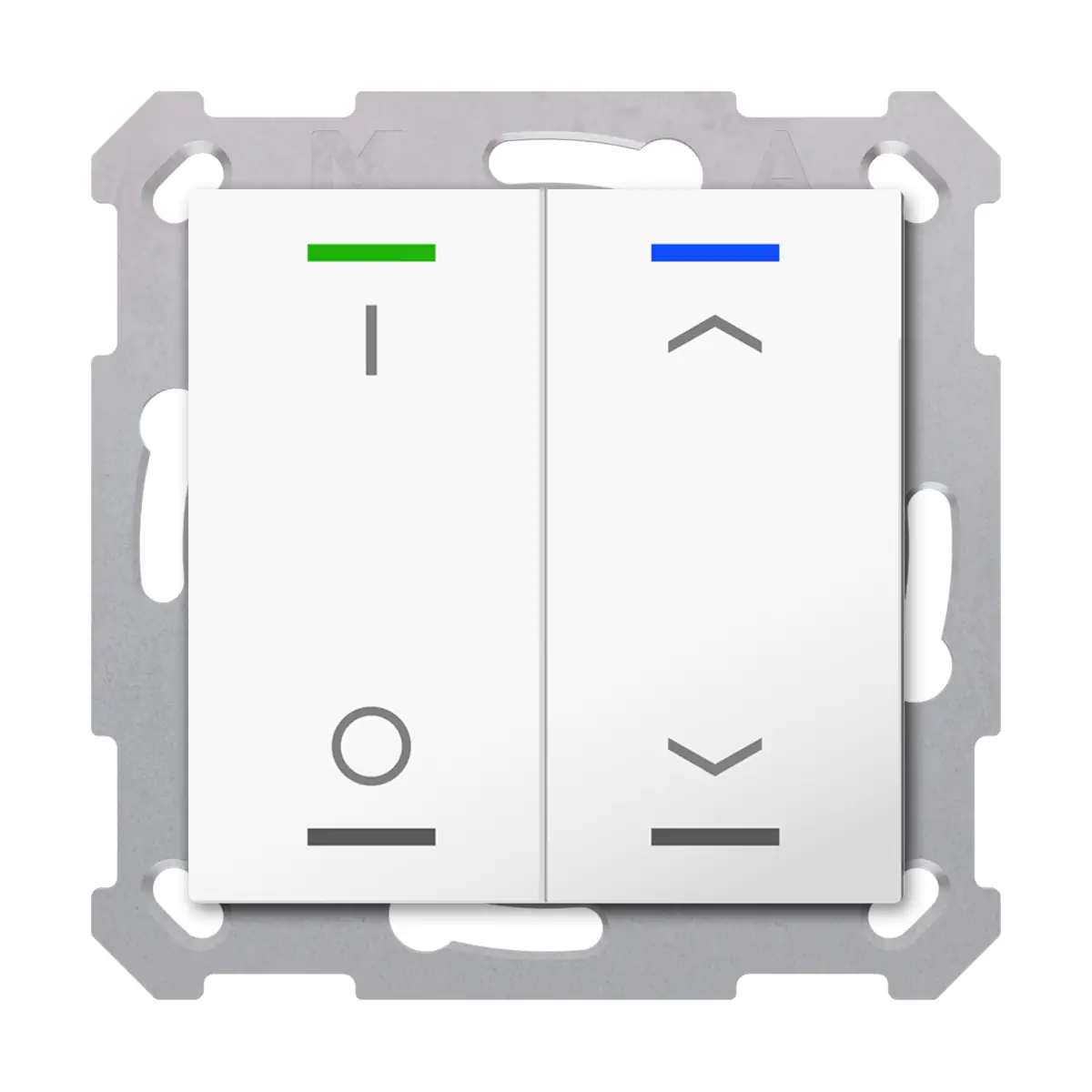

TAL-5502D02.02S KNX przycisk Light 55 2-krotny, RGBW, przełącznik i żaluzje, biały (Pure White) połysk, z funkcją Secure

TAL-5502D02.02S to przycisk KNX MDT Taster Light 55 z 2 parami przycisków / 4 polami przyciskowymi, wyposażony w 4 konfigurowalne diody statusu RGBW. Wersja w kolorze Reinweiß, glänzend jest przeznaczona do montażu podtynkowego w instalacjach KNX i pasuje do programów osprzętu 55 mm wielu producentów. Model obsługuje funkcje załączania, ściemniania, sterowania żaluzjami, scen oraz wysyłania wartości, a dodatkowo oferuje 4 zintegrowane bloki logiczne, KNX Data Secure oraz zintegrowany sprzęgacz magistralny.

Najważniejsze cechy

• Producent: MDT technologies
• Model: TAL-5502D02.02S
• Typ: przycisk KNX Taster Light 55
• Wykonanie: 2 pary przycisków / 4 pola przyciskowe
• Układ przycisków: pionowy
• Symbole: I/O oraz Góra/Dół
• Kolor: Reinweiß, glänzend
• Diody statusu: 4 x RGBW, po 2 na każdą parę przycisków
• Funkcje: załączanie, ściemnianie, żaluzje, sceny, wysyłanie wartości
• Konfiguracja przycisków: jako pary przycisków lub pojedyncze przyciski
• Tryb pracy: jedno- i dwuprzyciskowy dla załączania, ściemniania, żaluzji i wartości
• Bezpieczeństwo KNX: KNX Data Secure
• Sprzęgacz magistralny: zintegrowany
• Bloki logiczne: 4
• Montaż: podtynkowy, z dołączonym tragringiem A
• Stopień ochrony: IP20
• Gwarancja: 3 lata

Zastosowanie

Przycisk TAL-5502D02.02S przeznaczony jest do obsługi funkcji w systemach KNX, takich jak:

• załączanie,
• ściemnianie,
• sterowanie żaluzjami,
• wywoływanie scen,
• wysyłanie wartości.

Model pasuje do programów osprzętu 55 mm różnych producentów, m.in.:

• MDT: Sortiment 55
• GIRA: Standard 55, E2, Event, Esprit
• BERKER: S1, B3, B7
• JUNG: A 500, A PLUS, A CREATION, AS 500, A 550, A FLOW
• MERTEN: 1M, M-Smart, M-Plan, M-Pure

Funkcje i działanie

Konfiguracja przycisków

• Pionowo rozmieszczone pola przyciskowe można skonfigurować jako pary przycisków lub pojedyncze przyciski.
• Obsługiwany jest tryb jedno- i dwuprzyciskowy dla funkcji załączania, ściemniania, żaluzji i wysyłania wartości.
• Dostępne są funkcje krótkiego i długiego naciśnięcia z wykorzystaniem 2 obiektów.

Funkcje sterowania

• Inteligentne ściemnianie.
• Rozszerzona funkcja „wysyłanie wartości”.
• Możliwość przełączania do 4 wartości lub scen.
• Sterowanie grupowe przy użyciu długiego i bardzo długiego naciśnięcia.
• Funkcja wielokrotnego naciśnięcia wysyła do 4 wartości na te same lub różne obiekty.

Status LED

• Urządzenie posiada 4 diody statusu RGBW.
• Na każdą parę przycisków przypadają 2 diody RGBW.
• Jasność LED może być sterowana przez obiekt dzień/noc lub obiekt jasności.

Logika i bezpieczeństwo

• Obsługa KNX Data Secure.
• Zintegrowany sprzęgacz magistralny.
• 4 bloki logiczne.

Podłączenie do KNX

• Napięcie znamionowe KNX: 30 V DC SELV
• Zakres napięcia KNX: 21…31 V DC SELV
• Pobór mocy z magistrali KNX, typowo: < 0,5 W
• Medium KNX: TP-256 z obsługą Long Frame
• Program aplikacyjny: od ETS 5 (aktualna wersja)
• Przyłącze KNX: KNX Steckklemme
• Średnica przewodu KNX: 0,6…0,8 mm, przewód jednodrutowy
• Czujnik temperatury: brak

Dane techniczne

• Numer artykułu: TAL-5502D02.02S
• EAN / GTIN: 4251916115289
• Wymiary (W x S x G): 55 x 55 x 26 mm
• Masa netto: 0,039 kg
• Masa brutto: 0,066 kg
• Stopień ochrony: IP20
• Temperatura otoczenia podczas pracy: 0…45°C
• Temperatura składowania: -20…+55°C
• Wilgotność powietrza: < 95%
• Dopuszczalna kondensacja: nie

Montaż

• Montaż podtynkowy (UP).
• Instalacja w puszce instalacyjnej z dołączonym tragringiem A.
• Pozycja montażu: dowolna.

Podsumowanie

MDT TAL-5502D02.02S to estetyczny przycisk KNX Light 55 z 2 parami przycisków / 4 polami przyciskowymi, 4 diodami statusu RGBW oraz obsługą KNX Data Secure. Szerokie możliwości konfiguracji, funkcje załączania, ściemniania, żaluzji, scen i wysyłania wartości, a także kompatybilność z wieloma systemami ramek 55 mm sprawiają, że jest to uniwersalne rozwiązanie do nowoczesnych instalacji KNX.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: MDT TAL-5502D02.02S – przycisk KNX Taster Light 55 2-fach, RGBW, do montażu podtynkowego.
• Urządzenie jest przeznaczone do pracy w systemie KNX przy napięciu znamionowym 30 V DC SELV, w zakresie 21…31 V DC SELV.
• Podłączenie należy wykonywać wyłącznie do magistrali KNX, zgodnie z parametrami podanymi przez producenta.
• Produkt posiada stopień ochrony IP20. Stosować wyłącznie w miejscach odpowiadających tej klasie ochrony.
• Urządzenie jest przeznaczone do montażu podtynkowego w puszce instalacyjnej, z użyciem dołączonego pierścienia nośnego.
• Dopuszczalna pozycja montażu: dowolna.
• Nie stosować w warunkach powodujących kondensację wilgoci. Dopuszczalna wilgotność powietrza: poniżej 95%, bez kondensacji.
• Używać wyłącznie w zakresie temperatury pracy od 0 do 45°C.
• Przechowywać w temperaturze od -20 do +55°C.
• Do podłączenia KNX stosować przewody o średnicy 0,6…0,8 mm, jednodrutowe, z wykorzystaniem złącza KNX Steckklemme.
• Produkt jest kompatybilny z programem aplikacyjnym KNX od ETS 5 (aktualna wersja) oraz obsługuje KNX Data Secure.
