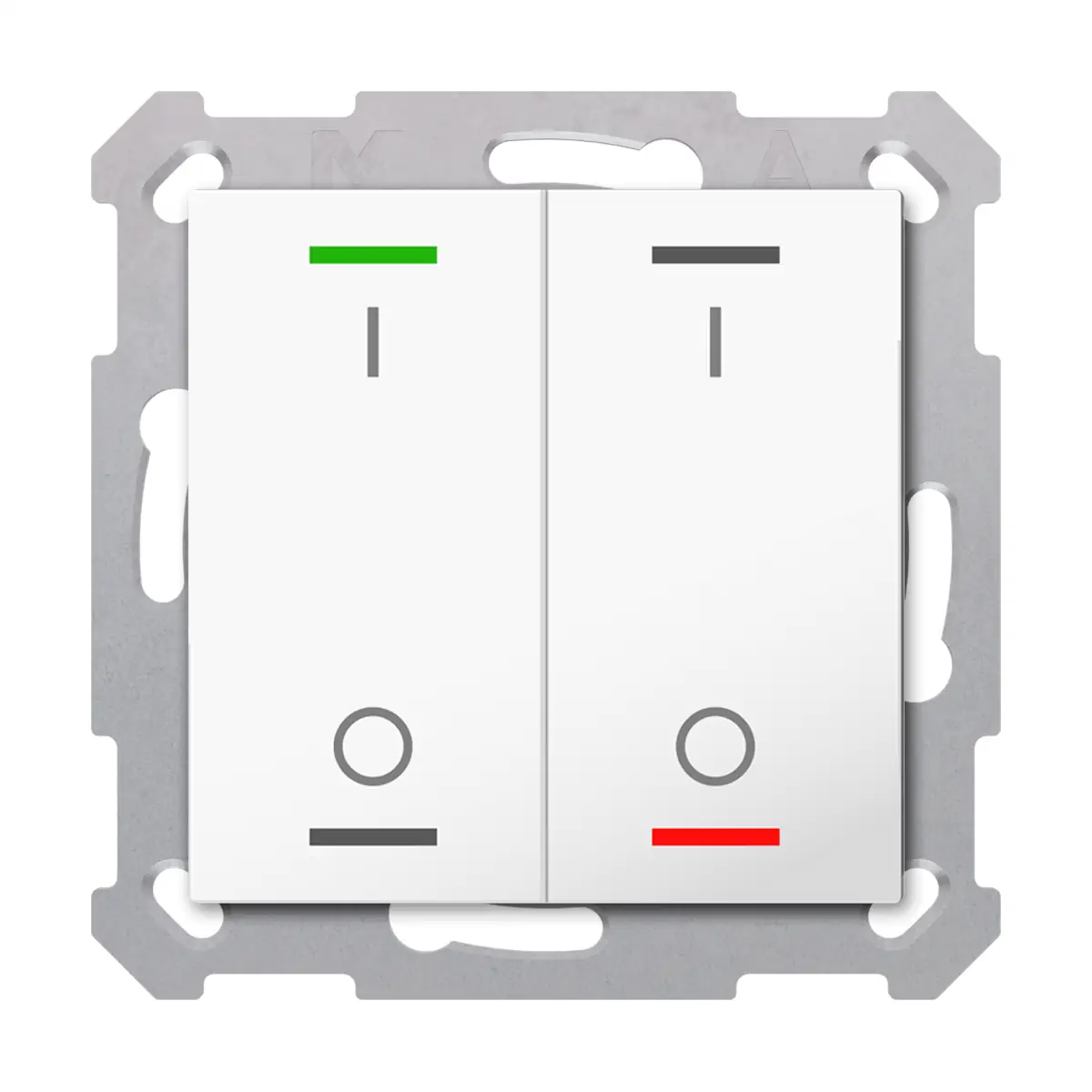

TAL-55T2B02.02S KNX przycisk Light 55 2-krotny, RGBW, przełącznik, z czujnikiem temperatury, biały (Pure White) połysk, z funkcją Secure

TAL-55T2B02.02S to 2-krotny przycisk KNX z serii MDT Taster Light 55, wyposażony w zintegrowany czujnik temperatury, 4 diody statusowe RGBW oraz obsługę KNX Data Secure. Model w wykonaniu Reinweiß, glänzend jest przeznaczony do montażu podtynkowego i pasuje do programów osprzętu 55 mm różnych producentów. Pionowo rozmieszczone pola przyciskowe mogą pracować jako pary przycisków lub jako pojedyncze przyciski, a urządzenie obsługuje funkcje takie jak przełączanie, ściemnianie, sterowanie żaluzjami, sceny oraz wysyłanie wartości.

Najważniejsze cechy

• Producent: MDT
• Model: TAL-55T2B02.02S
• Typ: przycisk KNX z czujnikiem temperatury
• Wykonanie: 2 pary przycisków / 4 pola przyciskowe
• Kolor: Reinweiß, glänzend
• Symbol: I/O
• Status LED: 4 x RGBW
• LED na parę przycisków: 2 x RGBW
• Bezpieczeństwo KNX: KNX Data Secure
• Sprzęgacz magistrali: zintegrowany
• Bloki logiczne: 4
• Montaż: podtynkowy
• Dołączony pierścień montażowy: Tragring A
• Pozycja montażowa: dowolna
• Stopień ochrony: IP20
• Wymiary: 55 x 55 x 26 mm
• Masa netto: 0,039 kg
• Gwarancja: 3 lata

Zastosowanie

Przycisk TAL-55T2B02.02S jest przeznaczony do obsługi funkcji w instalacjach KNX. Umożliwia realizację takich zadań jak:

• przełączanie,
• ściemnianie,
• sterowanie żaluzjami,
• wywoływanie scen,
• wysyłanie wartości.

Model pasuje do programów osprzętu 55 mm, m.in.:

• MDT Sortiment 55
• GIRA: Standard 55, E2, Event, Esprit
• BERKER: S1, B3, B7
• JUNG: A 500, A PLUS, A CREATION, AS 500, A 550, A FLOW
• MERTEN: 1M, M-Smart, M-Plan, M-Pure

Funkcje i działanie

Konfiguracja przycisków

• Pionowo rozmieszczone pola przyciskowe mogą być ustawione jako pary przycisków lub jako pojedyncze przyciski.
• Dostępny jest tryb jedno- i dwutasterowy dla funkcji przełączania, ściemniania, żaluzji oraz wartości.
• Urządzenie obsługuje inteligentne ściemnianie jednym przyciskiem.

Funkcje sterujące

• Rozszerzona funkcja wysyłania wartości.
• Możliwość przełączania do 4 wartości lub scen.
• Krótki i długi nacisk przycisku może współpracować z 2 obiektami.
• Sterowanie grupowe z użyciem długiego i ekstra długiego naciśnięcia.
• Funkcja wielokrotnego kliknięcia umożliwia wysłanie do 4 wartości do tego samego lub różnych obiektów.

Status LED i czujnik temperatury

• Urządzenie ma 4 diody LED RGBW do sygnalizacji stanu.
• Na każdą parę przycisków przypadają 2 diody RGBW.
• Jasność LED może być sterowana przez obiekt dzień/noc lub obiekt jasności.
• Zintegrowany czujnik temperatury pracuje w zakresie 0…40 °C.

Logika i bezpieczeństwo KNX

• Urządzenie wyposażono w 4 bloki logiczne.
• Obsługa KNX Data Secure.
• Zintegrowany sprzęgacz magistrali.

Podłączenie KNX

• Napięcie znamionowe KNX: 30 V DC SELV
• Zakres napięcia KNX: 21…31 V DC SELV
• Medium KNX: TP-256 z obsługą Long Frame
• Program aplikacyjny: od ETS 5 (aktualna wersja)
• Przyłącze KNX: złącze wtykowe KNX
• Przewód KNX: 0,6…0,8 mm, drut jednodrutowy
• Typowy pobór mocy z magistrali KNX: < 0,5 W

Dane techniczne

• Numer katalogowy: TAL-55T2B02.02S
• EAN / GTIN: 4251916115463
• Kolor: Reinweiß, glänzend
• Wymiary (H x B x T): 55 x 55 x 26 mm
• Masa netto: 0,039 kg
• Masa brutto: 0,066 kg
• Liczba par przycisków / pól: 2 pary / 4 pola przyciskowe
• Symbol: I/O
• Liczba LED: 4 x RGBW (status)
• Zakres pomiaru temperatury: 0…40 °C
• KNX Secure: KNX Data Secure
• Temperatura otoczenia podczas pracy: 0…45 °C
• Temperatura składowania: -20…+55 °C
• Wilgotność powietrza: < 95%
• Kondensacja: niedopuszczalna
• Stopień ochrony: IP20

Montaż

• Montaż podtynkowy w puszce instalacyjnej.
• Urządzenie jest dostarczane z pierścieniem montażowym Tragring A.
• Pozycja montażowa: dowolna.
• Przycisk jest przeznaczony do ramek i programów osprzętu w standardzie 55 mm.

Podsumowanie

MDT TAL-55T2B02.02S to przycisk KNX 55 mm z 2 parami przycisków / 4 polami, zintegrowanym czujnikiem temperatury, 4 diodami statusowymi RGBW oraz obsługą KNX Data Secure. Dzięki kompatybilności z wieloma seriami osprzętu 55 mm, funkcjom przełączania, ściemniania, żaluzji, scen i wysyłania wartości, a także 4 blokom logicznym, model ten stanowi funkcjonalny element instalacji KNX do montażu podtynkowego.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony do systemu KNX jako przycisk magistralny z wbudowanym czujnikiem temperatury, model TAL-55T2B02.02S.
• Urządzenie jest zasilane z magistrali KNX napięciem 30 V DC SELV; dopuszczalny zakres napięcia wynosi 21…31 V DC SELV.
• Podłączenie należy wykonywać wyłącznie do magistrali KNX, zgodnie z parametrami podanymi przez producenta.
• Do podłączenia KNX należy stosować przewody o średnicy 0,6…0,8 mm, jednodrutowe (Massivleiter), z użyciem złącza KNX Steckklemme.
• Stopień ochrony IP20 – produkt przeznaczony do montażu podtynkowego w suchych pomieszczeniach, bez narażenia na wodę i zawilgocenie.
• Kondensacja pary wodnej jest niedopuszczalna. Nie używać urządzenia w warunkach mogących powodować skraplanie wilgoci.
• Dopuszczalna temperatura otoczenia podczas pracy wynosi 0…45°C. Przechowywać w temperaturze od -20 do +55°C.
• Dopuszczalna wilgotność powietrza wynosi poniżej 95%.
• Urządzenie należy montować w puszce podtynkowej z użyciem dołączonego pierścienia montażowego (Tragring A).
• Pozycja montażu jest dowolna, zgodnie z dokumentacją producenta.
• Produkt posiada zintegrowany czujnik temperatury o zakresie pomiarowym 0…40°C.
• Urządzenie współpracuje z KNX Data Secure oraz aplikacją ETS 5 lub nowszą wersją aktualną.
• Przed doborem i instalacją należy sprawdzić zgodność mechaniczną z osprzętem 55 mm przewidzianym przez producenta.
