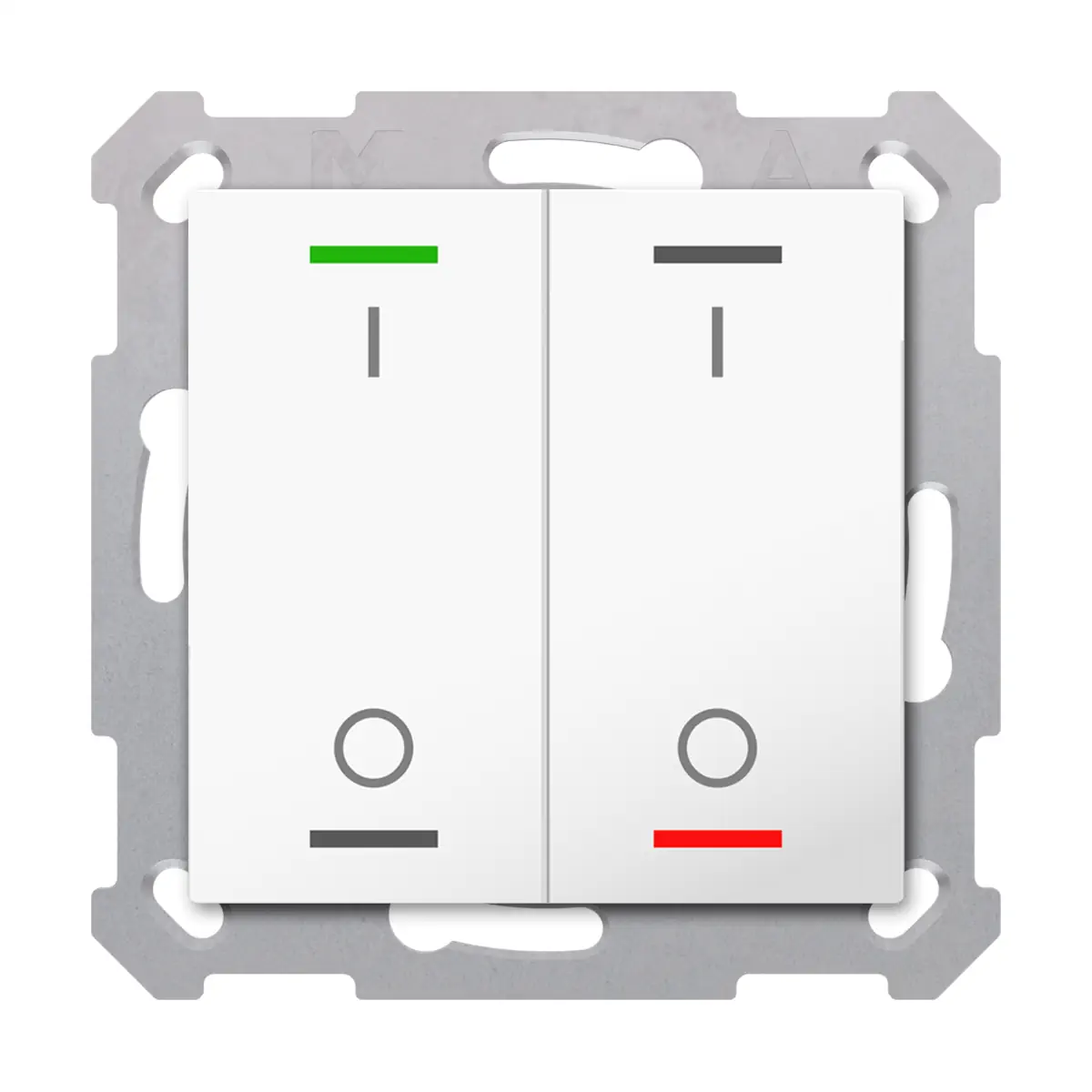

TAL-5502B02.02S KNX przycisk Light 55 2-krotny, RGBW, przełącznik, biały (Pure White) połysk, z funkcją Secure

TAL-5502B02.02S to 2-krotny przycisk KNX z serii MDT Taster Light 55, wyposażony w konfigurowalne diody statusowe RGBW oraz zintegrowany sprzęgacz magistralny. Model w kolorze reinweiß, błyszczący jest przeznaczony do montażu podtynkowego i pasuje do programów osprzętu 55 mm wielu producentów. Urządzenie oferuje 2 pary przycisków / 4 pola przycisków, obsługuje KNX Data Secure i może realizować funkcje takie jak przełączanie, ściemnianie, sterowanie żaluzjami, sceny oraz wysyłanie wartości.

Najważniejsze cechy

• Producent: MDT technologies
• Model: TAL-5502B02.02S
• Seria: Taster Light 55
• Typ: przycisk KNX 2-krotny
• Kolor: Reinweiß, błyszczący
• Symbol na przyciskach: I/O
• Liczba przycisków: 2 pary przycisków / 4 pola przycisków
• Diody statusowe: 4 x RGBW
• Bezpieczeństwo KNX: KNX Data Secure
• Zintegrowany sprzęgacz magistralny
• Konfiguracja przycisków: jako pary przycisków lub pojedyncze przyciski
• Funkcje: przełączanie, ściemnianie, żaluzje, sceny, wysyłanie wartości
• Bloki logiczne: 4
• Montaż: podtynkowy, z dołączonym pierścieniem nośnym Tragring A
• Stopień ochrony: IP20
• Gwarancja: 3 lata

Zastosowanie

Przycisk TAL-5502B02.02S przeznaczony jest do obsługi funkcji w instalacjach KNX. Może pracować jako element sterujący dla funkcji:

• przełączania,
• ściemniania,
• sterowania żaluzjami,
• wywoływania scen,
• wysyłania wartości.

Model pasuje do programów osprzętu 55 mm, m.in.:

• MDT: Sortiment 55
• GIRA: Standard 55, E2, Event, Esprit
• BERKER: S1, B3, B7
• JUNG: A 500, A PLUS, A CREATION, AS 500, A 550, A FLOW
• MERTEN: 1M, M-Smart, M-Plan, M-Pure

Funkcje i działanie

Konfiguracja przycisków

• Pionowo rozmieszczone pola przycisków mogą być ustawione jako pary przycisków lub pojedyncze przyciski.
• Obsługiwany jest tryb jedno- i dwutasterowy dla funkcji przełączania, ściemniania, żaluzji i wysyłania wartości.
• Dostępne jest inteligentne ściemnianie jednym przyciskiem.

Funkcje sterujące

• Rozszerzona funkcja „wysyłanie wartości”.
• Przełączanie do czterech wartości lub scen.
• Krótki i długi nacisk przycisku z 2 obiektami.
• Sterowanie grupowe długim i bardzo długim naciśnięciem przycisku.
• Funkcja wielokrotnego kliknięcia wysyła do 4 wartości na te same lub różne obiekty.

Diody statusowe RGBW

• Urządzenie ma 4 diody statusowe RGBW.
• Na każdą parę przycisków przypadają 2 diody RGBW.
• Jasność LED może być sterowana przez obiekt dzień/noc lub obiekt jasności.

Logika i bezpieczeństwo KNX

• Przycisk posiada 4 bloki logiczne.
• Urządzenie obsługuje KNX Data Secure.
• Zintegrowany sprzęgacz magistralny upraszcza podłączenie do instalacji KNX.

Podłączenie elektryczne i KNX

• Napięcie znamionowe KNX: 30 V DC SELV
• Zakres napięcia KNX: 21…31 V DC SELV
• Typowy pobór mocy z magistrali KNX: < 0,5 W
• Medium KNX: TP-256 z obsługą Long Frame
• Program aplikacyjny KNX: od ETS 5 (aktualna wersja)
• Złącze KNX: wtykana złączka KNX
• Przewód KNX: 0,6…0,8 mm, przewód jednodrutowy
• Czujnik temperatury: brak

Dane techniczne

• Numer artykułu: TAL-5502B02.02S
• EAN / GTIN: 4251916115241
• Wymiary (wys. x szer. x gł.): 55 x 55 x 26 mm
• Masa netto: 0,039 kg
• Masa brutto (z opakowaniem): 0,066 kg
• Stopień ochrony: IP20
• Temperatura pracy: 0…45°C
• Temperatura składowania: -20…+55°C
• Wilgotność powietrza: < 95%
• Kondensacja: niedopuszczalna
• Pozycja montażu: dowolna

Montaż

• Montaż podtynkowy (UP).
• Instalacja w puszce z wykorzystaniem dołączonego pierścienia nośnego Tragring A.
• Dopuszczalna jest dowolna pozycja montażu.

Podsumowanie

MDT TAL-5502B02.02S to 2-krotny przycisk KNX do programów 55 mm, wyposażony w 4 diody statusowe RGBW, 4 bloki logiczne i zintegrowany sprzęgacz magistralny. Obsługa KNX Data Secure, elastyczna konfiguracja 2 par przycisków / 4 pól przycisków oraz funkcje przełączania, ściemniania, żaluzji, scen i wysyłania wartości sprawiają, że model ten jest przeznaczony do rozbudowanych instalacji KNX.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Urządzenie przeznaczone do systemów KNX. Napięcie znamionowe KNX: 30 V DC SELV, zakres napięcia: 21...31 V DC SELV.
• Montaż podtynkowy (UP) wyłącznie w puszce instalacyjnej, z użyciem dołączonego pierścienia nośnego.
• Montaż, podłączenie i uruchomienie należy wykonywać zgodnie z dokumentacją producenta oraz wymaganiami systemu KNX.
• Podłączenie do magistrali KNX należy wykonywać wyłącznie za pomocą złącza KNX Steckklemme, stosując przewody jednodrutowe o średnicy 0,6...0,8 mm.
• Urządzenie jest przeznaczone do montażu wewnętrznego. Stopień ochrony IP20 oznacza brak ochrony przed wodą; nie stosować w miejscach narażonych na zawilgocenie, zalanie ani wpływ warunków atmosferycznych.
• Nie dopuszczać do kondensacji wilgoci na urządzeniu. Dopuszczalna wilgotność powietrza poniżej 95%, bez skraplania.
• Użytkować wyłącznie w zakresie temperatury otoczenia od 0 do 45°C. Przechowywać w temperaturze od -20 do +55°C.
• Urządzenie należy instalować wyłącznie w dopuszczalnej pozycji montażu wskazanej przez producenta; dla tego modelu pozycja montażu jest dowolna.
• Produkt wyposażony jest w zintegrowany sprzęgacz magistrali KNX oraz funkcję KNX Data Secure; konfigurację należy wykonywać w ETS 5 lub nowszej, zgodnie z dokumentacją producenta.
