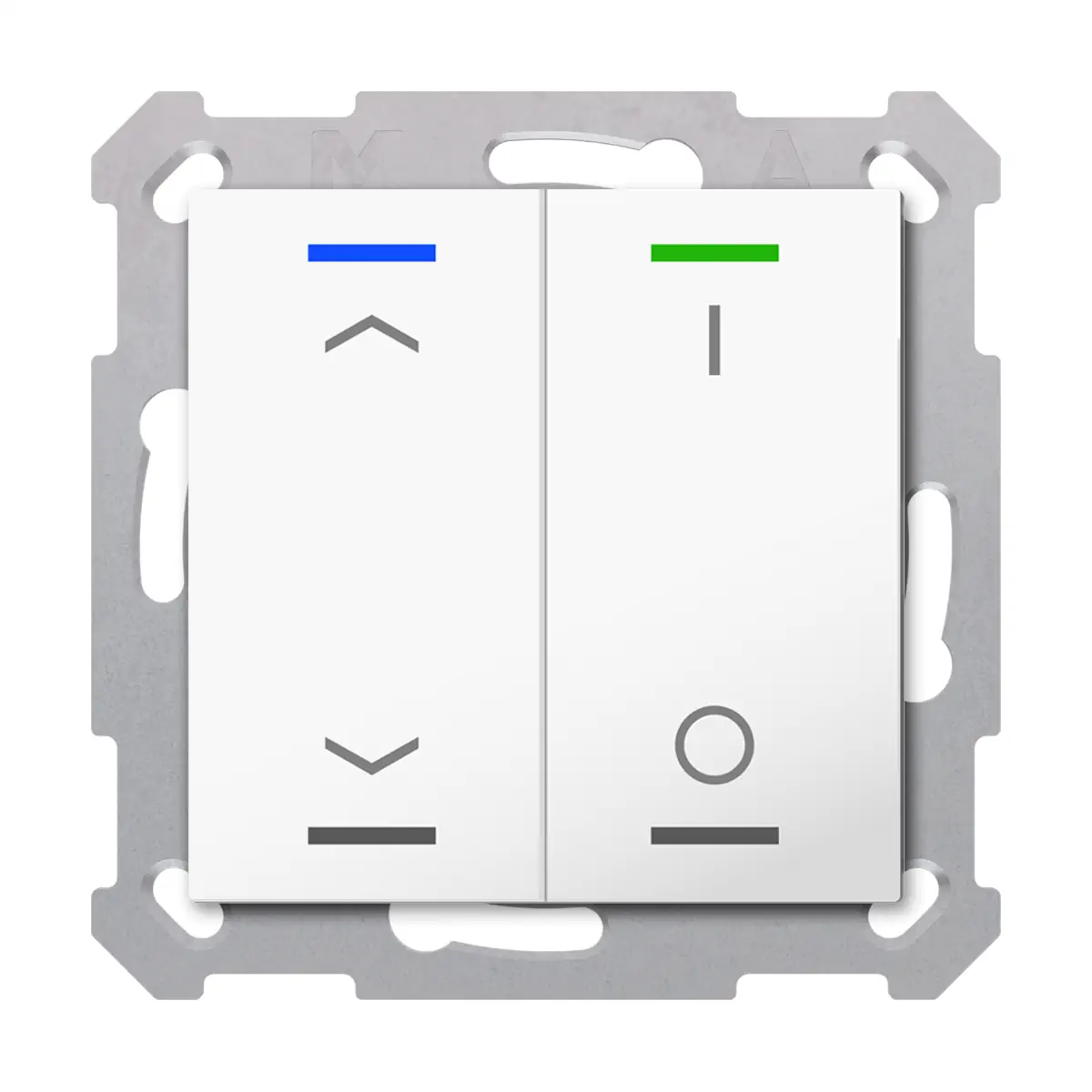

TAL-5502C02.02S KNX przycisk Light 55 2-krotny, RGBW, żaluzje i przełącznik, biały (Pure White) połysk, z funkcją Secure

TAL-5502C02.02S to 2-krotny przycisk KNX z serii MDT Taster Light 55, wyposażony w 2 pary klawiszy / 4 pola przyciskowe oraz 4 diody statusowe RGBW. Model ten przeznaczony jest do montażu podtynkowego, pasuje do programów osprzętu 55 mm wielu producentów i obsługuje KNX Data Secure. Pionowo rozmieszczone przyciski można konfigurować jako pary klawiszy lub pojedyncze przyciski, a urządzenie obsługuje funkcje przełączania, ściemniania, sterowania żaluzjami, scen oraz wysyłania wartości. Wersja Reinweiß, glänzend ma oznaczenia Auf/Ab oraz I/O.

Najważniejsze cechy

• Producent: MDT technologies
• Model: TAL-5502C02.02S
• Seria: Taster Light 55
• Typ: przycisk KNX, 2 pary klawiszy / 4 pola przyciskowe
• Kolor: Reinweiß, glänzend
• Symbole na klawiszach: Auf/Ab oraz I/O
• Diody statusowe: 4 x RGBW
• Bezpieczeństwo komunikacji: KNX Data Secure
• Sprzęg magistralny: zintegrowany
• Funkcje: przełączanie, ściemnianie, żaluzje, sceny, wysyłanie wartości
• Bloki logiczne: 4
• Montaż: podtynkowy (UP)
• Stopień ochrony: IP20
• Gwarancja producenta: 3 lata

Zastosowanie

Przycisk TAL-5502C02.02S przeznaczony jest do obsługi funkcji KNX, takich jak przełączanie, ściemnianie, sterowanie żaluzjami, wywoływanie scen oraz wysyłanie wartości. Dzięki formatowi 55 mm pasuje do programów osprzętu wielu producentów, m.in.:

• MDT: Sortiment 55
• GIRA: Standard 55, E2, Event, Esprit
• BERKER: S1, B3, B7
• JUNG: A 500, A PLUS, A CREATION, AS 500, A 550, A FLOW
• MERTEN: 1M, M-Smart, M-Plan, M-Pure

Funkcje i działanie

Konfiguracja przycisków

• Pionowo rozmieszczone pola mogą być konfigurowane jako pary klawiszy lub jako pojedyncze przyciski.
• Obsługiwany jest tryb jedno- i dwutasterowy dla funkcji przełączania, ściemniania, żaluzji oraz wartości.
• Dostępne jest inteligentne ściemnianie jednym przyciskiem.

Sceny, wartości i sterowanie

• Urządzenie oferuje rozszerzoną funkcję wysyłania wartości.
• Możliwe jest przełączanie do czterech wartości lub scen.
• Krótki i długi nacisk może obsługiwać 2 obiekty.
• Dostępne jest sterowanie grupowe przy długim i bardzo długim naciśnięciu.
• Funkcja wielokrotnego stuknięcia wysyła do 4 wartości na te same lub różne obiekty.

LED statusowe RGBW

• Każda para klawiszy ma 2 diody statusowe RGBW, co daje łącznie 4 LED RGBW.
• Jasność LED może być sterowana przez obiekt dzień/noc lub obiekt jasności.

Logika i bezpieczeństwo KNX

• KNX Data Secure zapewnia bezpieczną komunikację w instalacji KNX.
• Urządzenie wyposażono w 4 bloki logiczne.
• Przycisk ma zintegrowany sprzęg magistralny.

Podłączenie KNX

• Napięcie znamionowe KNX: 30 V DC SELV
• Zakres napięcia KNX: 21 ... 31 V DC SELV
• Pobór mocy z magistrali: typowo < 0,5 W
• Medium KNX: TP-256 z obsługą Long Frame
• Program aplikacyjny: od ETS 5 (aktualna wersja)
• Przyłącze KNX: złączka wtykowa KNX
• Średnica przewodu KNX: 0,6 ... 0,8 mm, przewód jednodrutowy

Dane techniczne

• Wymiary (wys. x szer. x gł.): 55 x 55 x 26 mm
• Waga netto: 0,039 kg
• Waga brutto (z opakowaniem): 0,066 kg
• Stopień ochrony: IP20
• Temperatura pracy: 0 ... 45 °C
• Temperatura składowania: -20 ... +55 °C
• Wilgotność powietrza: < 95 %
• Dopuszczalna kondensacja: nie
• Czujnik temperatury: brak

Montaż

• Montaż podtynkowy (UP).
• Urządzenie przeznaczone jest do montażu w puszce instalacyjnej.
• W komplecie znajduje się pierścień nośny Tragring A.
• Pozycja montażu: dowolna.

Podsumowanie

MDT TAL-5502C02.02S to kompaktowy, 2-krotny przycisk KNX do osprzętu 55 mm, wyposażony w 4 pola przyciskowe, 4 diody statusowe RGBW, KNX Data Secure oraz 4 bloki logiczne. Obsługa przełączania, ściemniania, żaluzji, scen i wartości, elastyczna konfiguracja przycisków oraz kompatybilność z wieloma seriami ramek 55 mm sprawiają, że jest to funkcjonalne rozwiązanie do instalacji KNX.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Urządzenie KNX Data Secure z wbudowanym sprzęgłem magistralnym.
• Produkt przeznaczony do montażu podtynkowego (UP) w puszce instalacyjnej z użyciem dołączonego pierścienia nośnego.
• Stopień ochrony IP20. Produkt przeznaczony do stosowania wewnątrz pomieszczeń, w miejscach niewystawionych na bezpośrednie działanie wody i wilgoci.
• Zasilanie wyłącznie z magistrali KNX 30 V DC SELV, zakres napięcia 21…31 V DC SELV.
• Podłączenie do magistrali KNX należy wykonywać przy użyciu złącza KNX oraz przewodów jednodrutowych o średnicy 0,6…0,8 mm.
• Produkt należy eksploatować wyłącznie w temperaturze otoczenia od 0 do 45°C.
• Produkt należy przechowywać w temperaturze od -20 do +55°C.
• Dopuszczalna wilgotność powietrza: poniżej 95%.
• Kondensacja pary wodnej jest niedopuszczalna.
• Montaż możliwy w dowolnej pozycji, zgodnie z przeznaczeniem produktu.

Pliki do pobrania:
TAL-5502C02.02S Karta katalogowa
