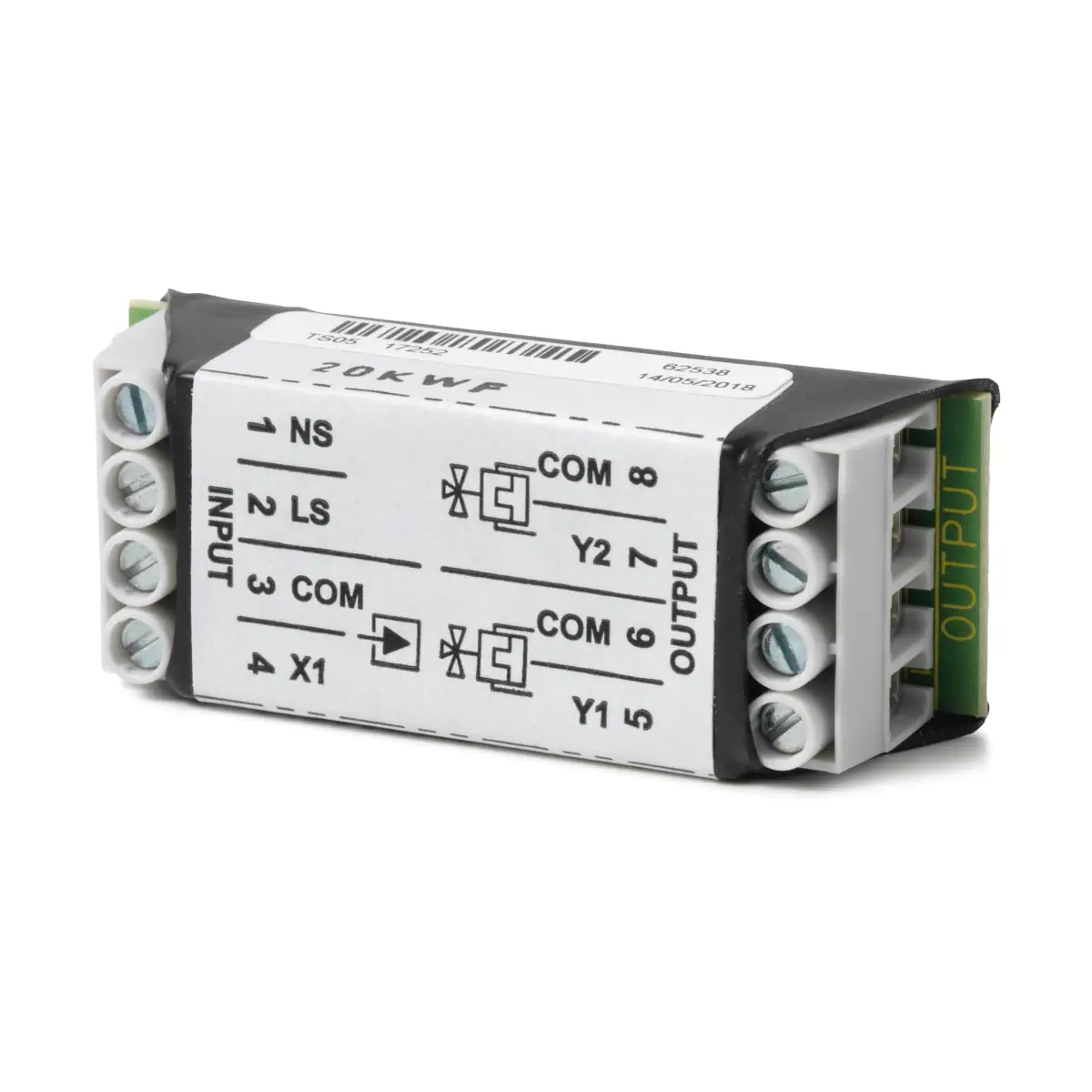

UA1T Wzmacniacz mocy do siłowników termicznych 24 [V] AC, PWM

UA1T to kompaktowy wzmacniacz mocy przeznaczony do instalacji, w których moc wyjściowa regulatora jest niewystarczająca do równoległego sterowania kilkoma termicznymi siłownikami zaworów. Urządzenie pracuje z sygnałem sterującym 24 V AC (PWM/PDM lub zał./wył.) i przekształca jedno wyjście regulatora na dwa identyczne wyjścia 24 V AC, każde o mocy do 5 VA, pobierając z regulatora jedynie 0,5 VA.

Najważniejsze cechy

• Producent: Siemens
• Model: UA1T
• Typ: wzmacniacz mocy do siłowników termicznych
• Napięcie robocze / zasilanie: SELV 24 V AC, 50/60 Hz
• Tolerancja napięcia: +15 / –10 %
• Wejście: X1 – 24 V AC (PWM/PDM lub zał./wył.)
• Wyjścia: 2 równoległe wyjścia 24 V AC (Y1), każde maks. 5 VA
• Pobór mocy z regulatora: 0,5 VA
• Pobór mocy z zewnętrznego transformatora: maks. 15 VA
• Bezpiecznik: 0,9 A, z samoczynnym włączaniem
• Zaciski: śrubowe, do 4 mm²
• Wymiary: 22 x 18 x 56 mm
• Waga z opakowaniem: 0,03 kg

Zastosowanie

UA1T stosuje się, gdy jedno wyjście 24 V AC regulatora nie jest w stanie zasilić kilku termicznych siłowników zaworów podłączonych równolegle (np. w pomieszczeniach z kilkoma grzejnikami lub klimakonwektorami). Wzmacniacz mocy jest przeznaczony do wzmacniania wyjść zał./wył. regulatorów.

Funkcje i działanie

• Wzmacnia sygnał wyjściowy regulatora 24 V AC, tworząc dwa identyczne sygnały wyjściowe.
• Każde z dwóch wyjść dostarcza do 5 VA, przy obciążeniu regulatora na poziomie 0,5 VA.
• Obsługuje sygnał PWM/PDM lub zał./wył. (wejście i wyjścia 24 V AC).

Ograniczenia i ważne uwagi

• UA1T nie może być stosowany do wyjść 3-położeniowych.
• Nie można przekroczyć mocy znamionowej regulatora (przy doborze liczby wzmacniaczy należy uwzględnić obciążenie wyjścia regulatora).
• Praca mieszana jest niedopuszczalna: jednoczesne podłączanie siłowników termicznych bezpośrednio do regulatora oraz do wzmacniacza mocy.
• Różnica napięć między wewnętrznym transformatorem regulatora i zasilaniem wzmacniacza może prowadzić do różnic w położeniu zaworu.

Podłączenie elektryczne (zaciski)

• 1 – NS: przewód zerowy (24 V AC)
• 2 – LS: przewód fazowy (24 V AC)
• 3 – COM: masa sygnału
• 4 – X1: sygnał wejściowy 24 V AC (PWM/PDM lub zał./wył.)
• 5 – Y1: sygnał wyjściowy 24 V AC (PWM/PDM lub zał./wył.)
• 6 – COM: masa sygnału
• 7 – Y1: sygnał wyjściowy 24 V AC (PWM/PDM lub zał./wył.)
• 8 – COM: masa sygnału

Dane techniczne

• Zasilanie: SELV 24 V AC, 50/60 Hz
• Tolerancja napięcia: +15 / –10 %
• Pobór mocy: 0,5 VA (z regulatora), maks. 15 VA (z zewnętrznego transformatora)
• Bezpiecznik: 0,9 A, z samoczynnym włączaniem
• Wejście: 24 V AC (PWM/PDM lub zał./wył.)
• Wyjścia: 2 x 24 V AC (PWM/PDM lub zał./wył.), maks. 5 VA każde
• Zaciski podłączeniowe: śrubowe, do 4 mm²
• Bezpieczeństwo wyrobu: EN 61010-1
• Bezpieczeństwo elektryczne: SELV
• Poziom zanieczyszczeń: 2 (normalny, zanieczyszczenie nieprzewodzące)
• Warunki zastosowania: wewnątrz pomieszczeń (w szafie sterowniczej, w skrzynkach lub puszkach podłączeniowych)
• Temperatura otoczenia: praca 5…45 °C, składowanie –25…+70 °C
• Wilgotność otoczenia: 10…90 % r.h., bez kondensacji
• Wymiary: 22 x 18 x 56 mm
• Waga z opakowaniem: 0,03 kg

Montaż

UA1T może być montowany w skrzynkach lub puszkach podłączeniowych oraz instalowany w szafie sterowniczej. Dzięki kompaktowej budowie może być instalowany m.in.:

• w skrzynkach lub puszkach przyłączeniowych,
• w szafie sterowniczej na szynie DIN lub w korytku kablowym,
• bezpośrednio w klimakonwektorze,
• w stropie podwieszanym.

Podsumowanie

Siemens UA1T to praktyczny wzmacniacz mocy 24 V AC, który pozwala bezpiecznie rozszerzyć możliwości pojedynczego wyjścia regulatora na dwa wyjścia 24 V AC o mocy do 5 VA każde. Jest przeznaczony do układów z termicznymi siłownikami zaworów (PWM/PDM lub zał./wył.), a jego kompaktowe wymiary i możliwość montażu w puszce lub na szynie DIN ułatwiają instalację w praktycznie każdym miejscu.
