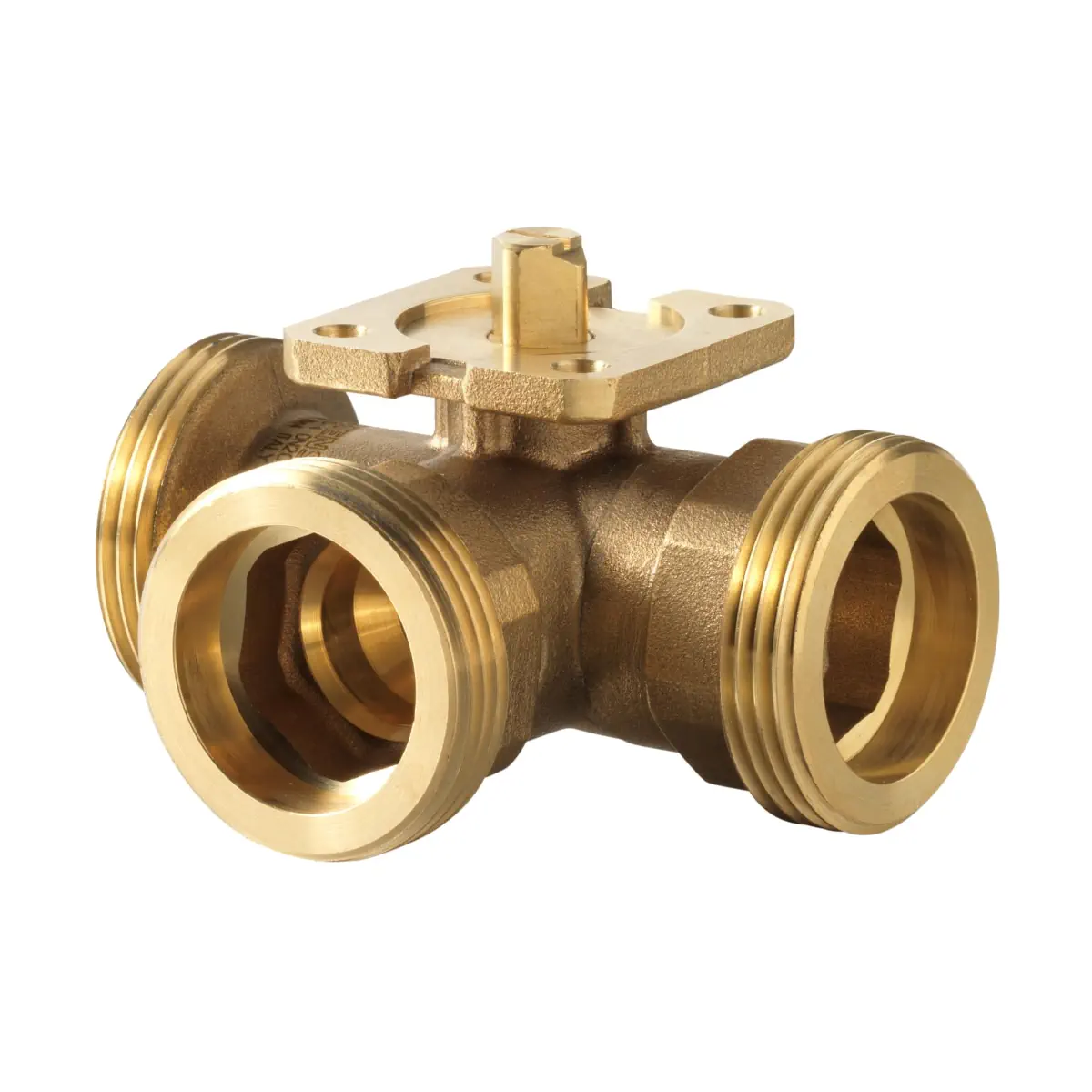

VBG60.15-5L Zawór kulowy trójdrogowy przełączający, DN15, kvs 5m3/h, współpracuje z GMA..9E, GLB..9E, GSD..9A, GQD..9A, przyłącza G1B

VBG60.15-5L to trójdrogowy zawór kulowy przełączający (kształt L) z serii Siemens ACVATIX™, przeznaczony do instalacji grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC) jako zawór przełączający w obiegach zamkniętych. Zawór posiada klasę ciśnienia PN40, średnicę DN 15 oraz przyłącza z gwintem zewnętrznym G 1 B (wg ISO 228-1) do uszczelnień płaskich. Wartość kvs = 5 m³/h (dla zimnej wody 5…30°C przy Δp = 100 kPa), a kąt obrotu wynosi 90°.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VBG60.15-5L
• Nr magazynowy: S55230-V215
• Typ: zawór kulowy trójdrogowy przełączający (L)
• Średnica nominalna: DN 15
• Współczynnik przepływu: kvs 5 m³/h
• Klasa ciśnienia: PN 40 (wg ISO 7268)
• Przyłącza: gwint zewnętrzny G 1 B wg ISO 228-1 (do uszczelnień płaskich)
• Kąt obrotu: 90°
• Bezobsługowa konstrukcja (zawór nie wymaga konserwacji)
• Prosty montaż siłownika dzięki łącznikom montażowym fabrycznie montowanym na siłownikach

Zastosowanie

VBG60.15-5L jest przeznaczony do pracy w instalacjach HVAC jako zawór przełączający w obiegach zamkniętych.

Dopuszczalne czynniki i temperatura pracy

• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza, woda gorąca, woda ze środkami przeciwzamarzaniowymi
• Zalecenie: jakość wody wg VDI 2035
• Temperatura czynnika: -10…120 °C
• Uwaga dot. czynników: stosowanie czynników opartych na mrówczanie potasu (np. Hycool, Temper) może powodować wycieki przy trzpieniu

Konstrukcja i materiały

• Korpus: mosiądz kuty na gorąco odporny na odcynkowanie (DZR), CW602N
• Kula: mosiądz odporny na odcynkowanie (DZR), CW602N, chromowana
• Trzpień: mosiądz odporny na odcynkowanie (DZR), CW602N (przekrój kwadratowy)
• Dławica uszczelniająca: pierścienie EPDM

Siłowniki obrotowe (urządzenia współpracujące)

Zawór VBG60.15-5L może współpracować z elektromechanicznymi siłownikami obrotowymi:

• ze sprężyną powrotną: GQD..9A, GMA..9E
• bez sprężyny powrotnej: GSD..9A, GDB..9E, GLB..9E

• Maks. dopuszczalna różnica ciśnienia Δpmax (w całym zakresie wysterowania przez siłownik): 350 kPa
• Zalecenie dla cichej pracy: Δp ≤ 200 kPa

Do aplikacji wymagających dodatkowych funkcji siłownika (np. przełączniki pomocnicze, potencjometry) można stosować standardowe siłowniki obrotowe do przepustnic powietrza z odpowiednim zestawem montażowym.

Dane techniczne

• Klasa ciśnienia: PN 40
• kvs: 5 m³/h
• DN: 15
• Przyłącza: G..B wg ISO 228-1
• Temperatura czynnika: -10…120 °C
• Kąt obrotu: 90°
• Dyrektywa dla urządzeń ciśnieniowych: PED 2014/68/EU
• Osprzęt ciśnieniowy: grupa płynów 2; bez oznakowania CE (ogólnie uznana praktyka inżynierska)
• Zgodność: EAC
• Zgodność środowiskowa: deklaracja środowiskowa produktu CE1E4214en

Wymiary, masa i przyłącze

• Przyłącze gwintowane: G 1 B
• Wymiary (DN 15): B = 27 mm, C = 44,4 mm, C1 = 61 mm, D = 42 mm, L1 = 44,3 mm, L2 = 88,6 mm, H1 = 27,6 mm, H2 = 37,6 mm
• Masa zaworu: 0,45 kg
• Wymagana przestrzeń montażowa (H): > 300 mm (z siłownikiem)

Wyposażenie dodatkowe

• Śrubunki gwintowane do VBG60.15..:
  • ALG153 (BPZ:ALG153)
  • ALG153B (S55846-Z101) – do czynników o temperaturze do 100 °C
• Adapter termiczny: ALJ100 (S55846-Z115) – adapter termiczny do zaworów kulowych

Montaż i wskazówki instalacyjne

• Zalecany montaż zaworu na powrocie (korzystniejsze warunki temperaturowe dla uszczelnienia trzpienia).
• Zapewnić warunki pracy bez kawitacji; dla wody chłodniczej może być wymagane odpowiednie przeciwciśnienie za zaworem.
• W celu zwiększenia niezawodności zalecany jest filtr zanieczyszczeń przed zaworem.
• Stosować zawór zgodnie z kierunkiem przepływu oznaczonym na korpusie.
• Połączenia wykonywać tak, aby zapobiec nieszczelnościom (m.in. nie stosować nadmiernej ilości pakuł/taśmy PTFE i nie dokręcać gwintu rurowego „do samego końca”).
• Zawór i siłownik obrotowy montuje się na obiekcie; elementy są dostarczane oddzielnie.

Podsumowanie

Siemens VBG60.15-5L (S55230-V215) to solidny trójdrogowy zawór kulowy przełączający (L) o parametrach DN 15, kvs 5 m³/h i PN40, z przyłączami G 1 B. Dzięki korpusowi z mosiądzu CW602N (DZR), kuli chromowanej oraz bezobsługowej konstrukcji sprawdza się w instalacjach HVAC do przełączania przepływu wody (również z dodatkami przeciwzamarzaniowymi) w obiegach zamkniętych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt zgodny z wymaganiami Eurasian Compliance (EAC).
• Armatura ciśnieniowa zgodna z Dyrektywą Urządzeń Ciśnieniowych DGR 2014/68/UE dla akcesoriów ciśnieniowych, grupa płynów 2. Produkt nie posiada oznaczenia CE w ramach tej dyrektywy zgodnie z art. 3 ust. 3.
• Zawór kulowy 3-drogowy przełączający, typ L, do stosowania wyłącznie w zamkniętych obiegach instalacji grzewczych, wentylacyjnych i klimatyzacyjnych.
• Dopuszczalne medium: woda lodowa, niskotemperaturowa woda grzewcza, gorąca woda oraz woda z dodatkiem środka przeciw zamarzaniu. Zalecane uzdatnianie wody zgodnie z VDI 2035.
• Nie stosować z mediami na bazie mrówczanu potasu, takimi jak Hycool lub Temper, ponieważ może to powodować nieszczelność na trzpieniu i wyciek medium na zewnątrz.
• Dopuszczalna temperatura medium dla zaworu: od -10 °C do +120 °C. Przy temperaturze medium ≤ 0 °C dopuszczone są wyłącznie odpowiednie siłowniki wskazane przez producenta dla tej temperatury.
• Przed rozpoczęciem prac montażowych lub serwisowych należy wyłączyć pompę i zasilanie robocze współpracującego siłownika, zamknąć zawory odcinające, zredukować ciśnienie w rurociągu oraz odczekać do całkowitego ostygnięcia instalacji.
• Podczas prac serwisowych należy w razie potrzeby odłączyć połączenia elektryczne od zacisków. Ponowne uruchomienie dopuszczalne jest wyłącznie po prawidłowym zamontowaniu siłownika obrotowego.
• Nieprzestrzeganie zasad bezpieczeństwa podczas pracy przy urządzeniu może skutkować obrażeniami ciała i szkodami materialnymi spowodowanymi ciśnieniem w instalacji, napięciem elektrycznym lub ruchem urządzenia.
• Montaż i eksploatację należy prowadzić zgodnie z obowiązującymi krajowymi przepisami bezpieczeństwa oraz właściwą dokumentacją producenta.
• Zawór należy montować wyłącznie w dopuszczalnej pozycji montażowej wskazanej przez producenta oraz zgodnie z oznaczonym kierunkiem przepływu na korpusie zaworu.
• Podczas podłączania do rurociągu należy stosować odpowiednie przyłącza zgodne z wymaganiami producenta. Nie używać nadmiernej ilości pakuł ani taśmy PTFE, nie dokręcać gwintu do oporu i używać narzędzia na nakrętce od strony dokręcanego przewodu, aby ograniczyć ryzyko nieszczelności lub uszkodzenia zaworu.
• Aby zwiększyć bezpieczeństwo działania, producent zaleca montaż filtra przed zaworem.
• Należy zapobiegać kawitacji przez nieprzekraczanie dopuszczalnych różnic ciśnień i zapewnienie odpowiedniego przeciwciśnienia zgodnie z dokumentacją producenta. Kawitacja może powodować hałas oraz przyspieszone zużycie kuli i gniazda zaworu.
• W miejscach narażonych na kondensację producent zaleca stosowanie adaptera temperaturowego ALJ100 w celu ochrony siłownika.
• Nie wolno łączyć adaptera temperaturowego ALJ100 z siłownikiem GMA zasilanym napięciem AC 230 V ani z siłownikiem GMA z wyłącznikiem pomocniczym na AC 230 V, ponieważ może to spowodować zagrożenie życia wskutek porażenia elektrycznego.
• Produkt jest bezobsługowy.
• Nie wyrzucać z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi i aktualnie obowiązującymi przepisami; poszczególne komponenty mogą wymagać specjalnego sposobu przetwarzania.
