VBG60.25-9L Zawór kulowy trójdrogowy przełączający, DN25, kvs 9m3/h, współpracuje z GMA..9E, GLB..9E, GSD..9A, GQD..9A, przyłącza G1½B

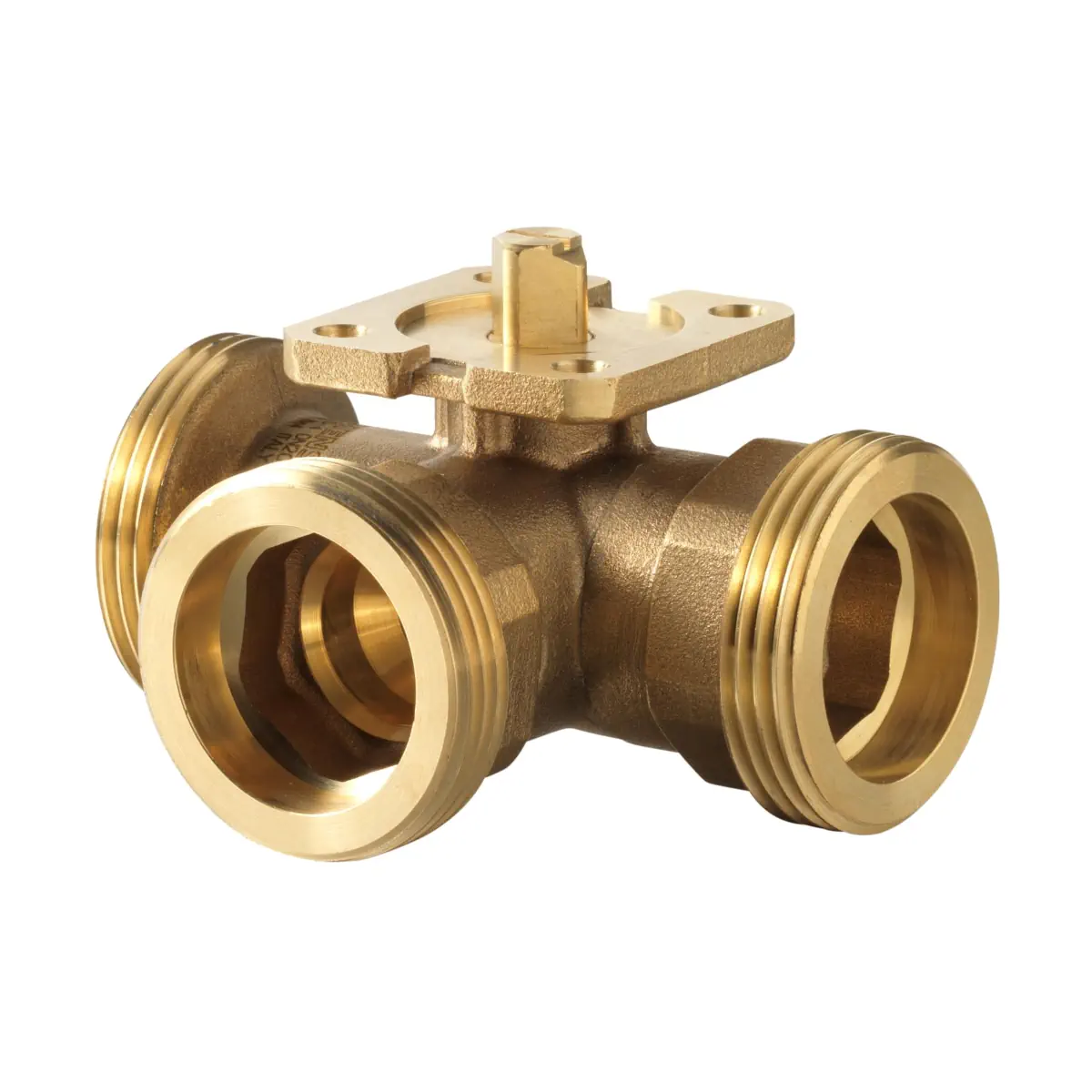

VBG60.25-9L to zawór kulowy trójdrogowy przełączający (układ L) z serii Siemens ACVATIX™, przeznaczony do instalacji grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC) w obiegach zamkniętych. Zawór posiada klasę ciśnienia PN40, średnicę nominalną DN 25, współczynnik przepływu kvs 9 m³/h oraz przyłącza z gwintem zewnętrznym G 1½ B wg ISO 228-1 (do uszczelnień płaskich). Przełączanie realizowane jest obrotem o 90°, a zawór może współpracować z dedykowanymi elektromechanicznymi siłownikami obrotowymi Siemens.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VBG60.25-9L
• Nr magazynowy: S55230-V216
• Typ: zawór kulowy trójdrogowy przełączający (L)
• Zastosowanie: instalacje HVAC jako zawór przełączający, do obiegów zamkniętych
• Klasa ciśnienia: PN 40 wg ISO 7268
• DN: 25
• kvs: 9 m³/h
• Przyłącza: gwint zewnętrzny G 1½ B wg ISO 228-1 (uszczelnienia płaskie)
• Kąt obrotu: 90°
• Materiał korpusu: mosiądz CW602N (DZR)
• Kula: mosiądz CW602N (DZR), chromowany
• Trzpień: mosiądz CW602N (DZR), przekrój kwadratowy
• Dławica uszczelniająca: pierścienie EPDM

Zastosowanie

Zawór VBG60.25-9L służy do przełączania przepływu wody w instalacjach HVAC. Jest przeznaczony do pracy z czynnikami:

• woda chłodnicza,
• woda grzewcza,
• woda gorąca,
• woda ze środkami przeciwzamarzaniowymi,

Zalecenie: jakość wody wg VDI 2035. Zakres temperatury czynnika: -10…120°C.

Przełączanie (układ L) – zasada działania

Zawór jest przełączany obrotem o 90°. Dla wersji L obowiązują następujące położenia:

• Położenie fabryczne: B – AB (AB – B) = 100%
• Po obrocie o 90° (zgodnie z ruchem wskazówek zegara): A – B (B – A) = 100%

Parametry szczelności

• Stopień nieszczelności A (przepływ B - AB): wodoszczelność wg EN 60534-4 L/1, ulepszona klasa 4

Urządzenia współpracujące (siłowniki)

VBG60.25-9L może współpracować z elektromechanicznymi siłownikami obrotowymi Siemens:

• ze sprężyną powrotną: GQD..9A, GMA..9E
• bez sprężyny powrotnej: GSD..9A, GDB..9E, GLB..9E

Do aplikacji z dodatkowymi funkcjami (np. przełączniki pomocnicze, potencjometry) można stosować standardowe siłowniki obrotowe do przepustnic powietrza z odpowiednim zestawem montażowym.

Wyposażenie dodatkowe (opcjonalne)

• Adapter termiczny: ALJ100 (S55846-Z115) – adapter termiczny do zaworów kulowych
• Śrubunki gwintowane do VBG60.25..:
  • ALG253 (BPZ:ALG253)
  • ALG253B (S55846-Z105) – do czynników o temperaturze do 100°C

  Dla śrubunków: od strony zaworu gwint walcowy wg ISO 228-1, od strony instalacji gwint walcowy wg ISO 7-1; przyłącza: G 1½ B (zawór) / Rp 1 (instalacja).

Dane techniczne

• Klasa ciśnienia: PN 40 wg ISO 7268
• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza, woda gorąca, woda ze środkami przeciwzamarzaniowymi
• Temperatura czynnika: -10…120°C
• Kąt obrotu: 90°
• Materiał korpusu / kuli / trzpienia: CW602N (DZR), kula chromowana
• Dławica uszczelniająca: EPDM
• Przyłącza: G..B wg ISO 228-1
• Dyrektywa dla urządzeń ciśnieniowych: PED 2014/68/EU (osprzęt ciśnieniowy, grupa płynów 2; bez oznakowania CE zgodnie z Artykułem 3, par. 3 – ogólnie uznana praktyka inżynierska)
• Zgodność EAC: euroazjatycka zgodność

Montaż i wskazówki eksploatacyjne

• Zawór kulowy i siłownik obrotowy można zmontować na obiekcie w prosty sposób; nie są wymagane specjalne narzędzia ani czynności nastawcze.
• Zalecany montaż zaworu na powrocie (korzystniejsze warunki temperaturowe dla trwałości uszczelnienia trzpienia).
• Zapewnić warunki pracy bez kawitacji; jeśli wymagana jest cicha praca, zalecana maksymalna dopuszczalna różnica ciśnienia na zaworze wynosi ≤ 200 kPa.
• Dla zwiększenia niezawodności przed zaworem zaleca się montaż filtra zanieczyszczeń.
• W miejscach narażonych na kondensację zalecane jest zastosowanie adaptera termicznego ALJ100 w celu zabezpieczenia siłownika.
• Zawory kulowe serii VAG60.. i VBG60.. nie wymagają konserwacji.

Ważna informacja o czynniku

Stosowanie zaworów kulowych z czynnikami opartymi na mrówczanie potasu (np. Hycool, Temper) może powodować wycieki przy trzpieniu (wysoki poziom penetracji wynikający z niskiego napięcia powierzchniowego).

Podsumowanie

Siemens VBG60.25-9L to wytrzymały 3-drogowy zawór kulowy przełączający (L) o parametrach DN 25, kvs 9 m³/h i PN40, wyposażony w gwint zewnętrzny G 1½ B. Konstrukcja z mosiądzu CW602N (DZR), chromowana kula, uszczelnienia EPDM oraz przełączanie w zakresie 90° czynią go solidnym rozwiązaniem do przełączania obiegów w instalacjach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony do stosowania wyłącznie w instalacjach ogrzewania, wentylacji i klimatyzacji jako 3-drogowy zawór kulowy przełączający typu L, do obiegów zamkniętych.
• Przed montażem, demontażem, serwisem lub uruchomieniem należy bezwzględnie wyłączyć pompę i zasilanie współpracującego siłownika, zamknąć zawory odcinające, zredukować ciśnienie w instalacji oraz odczekać do całkowitego ostygnięcia przewodów i korpusu zaworu.
• Montaż i uruchomienie powinny być wykonywane wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta oraz obowiązującymi przepisami krajowymi i lokalnymi.
• Podczas prac przy zaworze lub siłowniku istnieje ryzyko obrażeń oraz uszkodzenia urządzenia wskutek ciśnienia medium, obecności napięcia elektrycznego i ruchu elementów roboczych.
• Produkt należy montować wyłącznie w dopuszczalnej pozycji montażowej pokazanej w dokumentacji. Nie montować w położeniu niedozwolonym.
• Należy bezwzględnie zachować właściwy kierunek przepływu zgodny z oznaczeniami na korpusie zaworu. Nieprawidłowy montaż może spowodować nieprawidłową pracę instalacji.
• Do podłączenia należy stosować odpowiednie elementy przyłączeniowe zgodne z dokumentacją. Aby ograniczyć ryzyko nieszczelności, nie stosować nadmiernej ilości pakuł ani taśmy PTFE, nie dokręcać gwintów do oporu i używać narzędzi w sposób wskazany przez producenta.
• Przed zaworem należy zainstalować filtr w celu zwiększenia bezpieczeństwa działania i ochrony produktu przed zanieczyszczeniami.
• Należy unikać kawitacji. Przekroczenie dopuszczalnych różnic ciśnień powoduje zwiększone zużycie, hałas i może prowadzić do uszkodzenia zaworu. Dla modelu VBG60.25-9L maksymalna dopuszczalna różnica ciśnień na drodze regulacyjnej wynosi 350 kPa, a dla cichej pracy producent zaleca ≤ 200 kPa.
• Dopuszczalne media: woda lodowa, niskotemperaturowa woda grzewcza, gorąca woda oraz woda z dodatkiem środka przeciwzamrożeniowego. Zalecane uzdatnianie wody zgodnie z VDI 2035.
• Nie stosować mediów na bazie mrówczanu potasu, takich jak Hycool lub Temper, ponieważ mogą powodować nieszczelność trzpienia na zewnątrz.
• Dopuszczalna temperatura medium dla zaworu wynosi od -10 °C do 120 °C. Przy temperaturach medium ≤ 0 °C wolno stosować wyłącznie dopuszczone siłowniki GLB.., GLD.. oraz GMA..; siłowniki GDB.., GSD.. i GQD.. są dopuszczone tylko dla temperatur medium > 0 °C.
• W miejscach narażonych na kondensację producent zaleca stosowanie adaptera temperaturowego ALJ100 w celu ochrony siłownika; przy temperaturach medium ≤ 0 °C oś adaptera należy smarować smarem silikonowym.
• Nie wolno łączyć adaptera temperaturowego ALJ100 z siłownikiem GMA zasilanym napięciem AC 230 V ani z siłownikiem GMA z wyłącznikiem pomocniczym o napięciu AC 230 V, ponieważ grozi to porażeniem elektrycznym zagrażającym życiu.
• Produkt jest bezobsługowy; wszelkie czynności eksploatacyjne i kontrolne należy wykonywać zgodnie z dokumentacją producenta.
• Nie wyrzucać z odpadami komunalnymi. Utylizować zgodnie z lokalnymi przepisami; poszczególne elementy mogą wymagać specjalnego sposobu przetwarzania.
• Produkt posiada zgodność EAC. Zgodnie z dokumentacją producenta armatura tego typu nie posiada oznaczenia CE na podstawie art. 3 ust. 3 dyrektywy ciśnieniowej 2014/68/UE.
