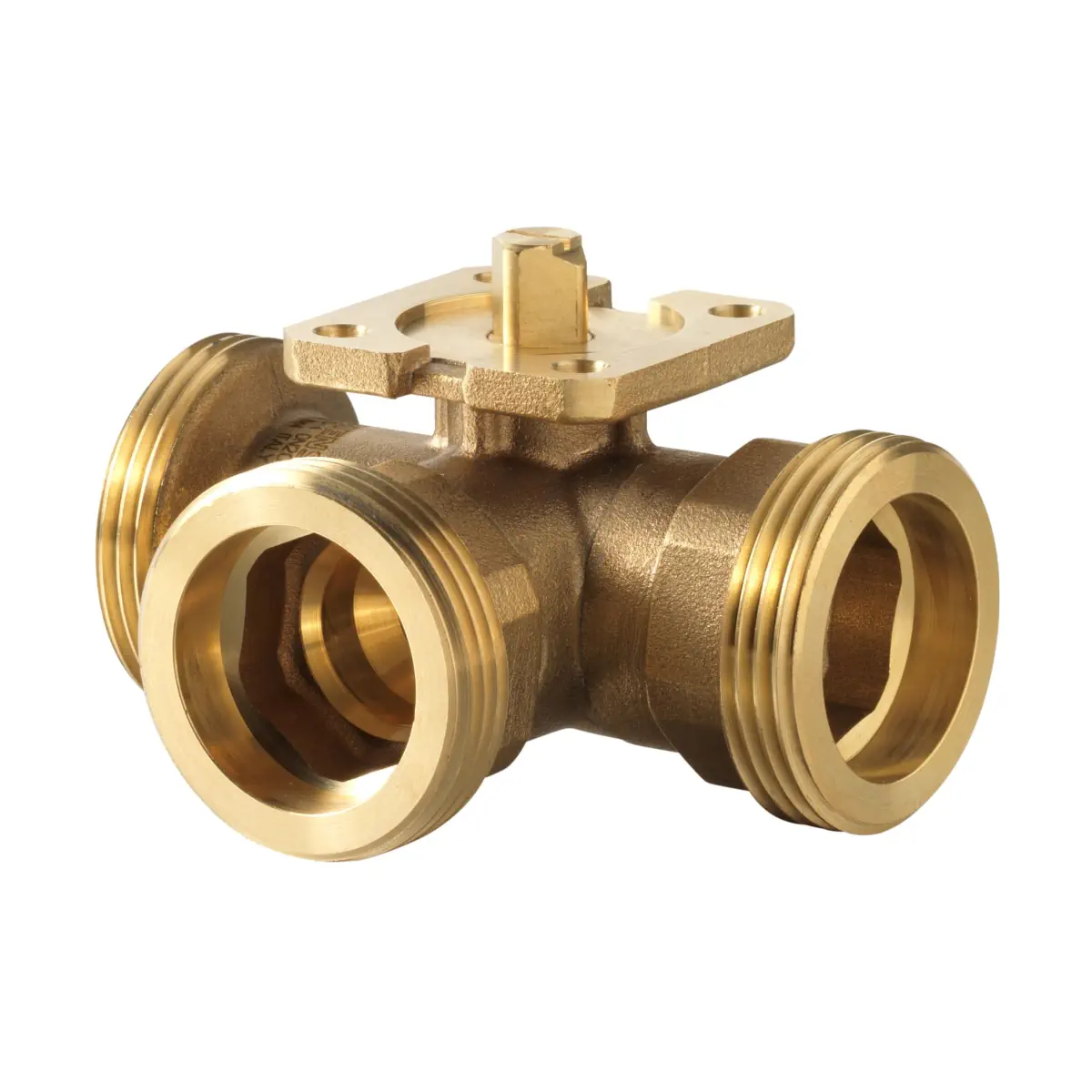

VBG60.32-13L Zawór kulowy trójdrogowy przełączający, DN32, kvs 13m3/h, współpracuje z GMA..9E, GLB..9E, przyłącza G2B

VBG60.32-13L to zawór kulowy trójdrogowy przełączający (kształt L) z serii Siemens ACVATIX™, przeznaczony do instalacji grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC) w obiegach zamkniętych. Zawór pracuje w klasie ciśnienia PN40, posiada przyłącza z gwintem zewnętrznym G..B wg ISO 228-1 do uszczelnień płaskich i wykonuje przełączenie poprzez obrót o 90°.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VBG60.32-13L
• Nr magazynowy: S55230-V217
• Typ: zawór kulowy trójdrogowy przełączający (L)
• Zastosowanie: instalacje HVAC jako zawór przełączający; do obiegów zamkniętych
• Średnica nominalna: DN 32
• Kvs: 13 m³/h
• Klasa ciśnienia: PN 40 (wg ISO 7268)
• Kąt obrotu: 90°
• Przyłącza: gwint zewnętrzny G 2 B (wg ISO 228-1), do uszczelnień płaskich
• Temperatura czynnika: -10…120°C
• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza, woda gorąca, woda ze środkami przeciwzamarzaniowymi (zalecenie: jakość wody wg VDI 2035)
• Materiały (części zwilżane): korpus / kula / trzpień: mosiądz CW602N (DZR), kula chromowana
• Uszczelnienia: pierścienie EPDM

Zastosowanie

Zawór VBG60.32-13L jest przeznaczony do przełączania przepływu w instalacjach HVAC w obiegach zamkniętych. Producent zaleca montaż zaworu na powrocie (niższa temperatura czynnika sprzyja trwałości uszczelnienia trzpienia) oraz stosowanie filtra zanieczyszczeń przed zaworem w celu zwiększenia niezawodności pracy.

Współpraca z siłownikami

Zawór może współpracować z elektromechanicznymi siłownikami obrotowymi:

• ze sprężyną powrotną: GQD..9A, GMA..9E
• bez sprężyny powrotnej: GSD..9A, GDB..9E, GLB..9E

W aplikacjach wymagających dodatkowych funkcji (np. przełączniki pomocnicze, potencjometry) można zastosować standardowe siłowniki obrotowe do przepustnic powietrza z odpowiednim zestawem montażowym.

Dane hydrauliczne

• Kvs 13 m³/h oznacza nominalne natężenie przepływu zimnej wody (5…30°C) przez całkowicie otwarty zawór przy różnicy ciśnienia 100 kPa (1 bar).
• Jeśli wymagana jest cicha praca, zalecana maksymalna dopuszczalna różnica ciśnienia na zaworze kulowym wynosi ≤ 200 kPa.
• Aby ograniczyć ryzyko kawitacji, należy nie przekraczać dopuszczalnych różnic ciśnienia oraz zapewnić odpowiednie ciśnienia statyczne w instalacji; w obiegach wody chłodniczej może być konieczne zapewnienie przeciwciśnienia za zaworem (np. dodatkowym zaworem dławiącym).

Budowa i materiały

• Korpus: mosiądz kuty na gorąco, odporny na odcynkowanie (DZR), CW602N
• Kula: mosiądz CW602N (DZR), chromowana
• Trzpień: mosiądz CW602N (DZR), przekrój kwadratowy
• Uszczelnienia: O-ringi, dławica uszczelniająca: pierścienie EPDM

Wymiary i masa (VBG60.32-13L)

• Przyłącze: G 2 B
• L1: 57 mm
• L2: 114 mm
• H1: 34,3 mm
• H2: 44,3 mm
• Masa: 1,2 kg

Akcesoria

• Śrubunki gwintowane (komplet 3 szt.) do zaworów trójdrogowych: ALG323 (BPZ:ALG323)
• Śrubunki z brązu do czynników o temperaturze do 100°C: ALG323B (S55846-Z107)
• Adapter termiczny (opcjonalnie): ALJ100 (S55846-Z115)

Montaż i eksploatacja

• Zawór kulowy i siłownik obrotowy można zmontować na obiekcie bez specjalnych narzędzi i bez czynności nastawczych.
• Przed montażem należy upewnić się, że zawór jest zamontowany zgodnie z kierunkiem przepływu oznaczonym symbolem na korpusie.
• Konserwacja: zawór nie wymaga konserwacji.
• Uwaga dot. czynników: stosowanie czynników opartych na mrówczanie potasu (np. Hycool, Temper) może powodować wycieki przy trzpieniu.

Podsumowanie

Siemens VBG60.32-13L to solidny, bezobsługowy trójdrogowy zawór kulowy przełączający o parametrach DN 32, Kvs 13 m³/h i PN40, z przyłączami G 2 B. Dzięki 90° przełączenia i kompatybilności z siłownikami obrotowymi Siemens stanowi sprawdzone rozwiązanie do przełączania przepływu w zamkniętych instalacjach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony do stosowania wyłącznie jako 3-drogowy zawór kulowy przełączający typu L w instalacjach ogrzewania, wentylacji i klimatyzacji, w obiegach zamkniętych.
• Zgodność EAC (Eurasian Compliance).
• Produkt podlega dyrektywie ciśnieniowej DGR 2014/68/UE jako osprzęt ciśnieniowy dla płynów grupy 2; zgodnie z dokumentacją producenta nie posiada oznaczenia CE na podstawie art. 3 ust. 3.
• Montaż, uruchomienie i serwis należy wykonywać zgodnie z dokumentacją producenta oraz obowiązującymi lokalnie i krajowymi przepisami bezpieczeństwa.
• Podczas prac przy zaworze należy wyłączyć pompę oraz – jeśli zawór współpracuje z siłownikiem – odłączyć napięcie zasilające, zamknąć zawory odcinające, zredukować ciśnienie w instalacji i odczekać do całkowitego ostygnięcia rurociągu.
• Przed ponownym uruchomieniem instalacji siłownik, jeśli jest stosowany, musi być prawidłowo zamontowany.
• Produkt jest elementem instalacji ciśnieniowej. Nieprawidłowy montaż lub serwis mogą spowodować obrażenia oraz szkody materialne wskutek ciśnienia medium lub wysokiej temperatury.
• Zawór należy montować wyłącznie w dopuszczalnej pozycji montażowej i z zachowaniem właściwego kierunku przepływu oznaczonego na korpusie.
• Połączenia rurowe należy wykonywać zgodnie z wymaganiami producenta i odpowiednimi normami gwintów. Nie stosować nadmiernej ilości pakuł ani taśmy PTFE, nie dokręcać gwintu do oporu i używać narzędzi wyłącznie na nakrętce po stronie dokręcanego lub odkręcanego przyłącza, aby ograniczyć ryzyko nieszczelności i uszkodzenia zaworu.
• Aby zwiększyć bezpieczeństwo działania, producent zaleca montaż filtra przed zaworem.
• Należy unikać kawitacji. Przekroczenie dopuszczalnych różnic ciśnień może powodować hałas oraz przyspieszone zużycie kuli i gniazda zaworu.
• Dopuszczalne medium: woda lodowa, woda grzewcza niskotemperaturowa, gorąca woda oraz woda z dodatkiem środka przeciw zamarzaniu. Zalecane uzdatnianie wody zgodnie z VDI 2035.
• Nie stosować mediów na bazie mrówczanu potasu, takich jak Hycool lub Temper, ponieważ mogą powodować nieszczelność trzpienia na zewnątrz.
• Dopuszczalna temperatura medium dla modelu VBG60.32-13L wynosi od -10 °C do +120 °C.
• W przypadku stosowania z siłownikiem przy temperaturze medium ≤ 0 °C dopuszczone są wyłącznie siłowniki GLB.., GLD.. oraz GMA.. zgodnie z dokumentacją producenta.
• W przypadku stosowania adaptera temperaturowego ALJ100 nie wolno łączyć go z siłownikiem GMA zasilanym napięciem AC 230 V ani z siłownikiem GMA z wyłącznikiem pomocniczym AC 230 V, ponieważ grozi to porażeniem elektrycznym z zagrożeniem życia.
• Produkt jest bezobsługowy; nie należy wykonywać nieautoryzowanych przeróbek ani używać niezatwierdzonych kombinacji osprzętu.
• Nie wyrzucać z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi przepisami; poszczególne elementy mogą wymagać specjalnego sposobu przetwarzania.
