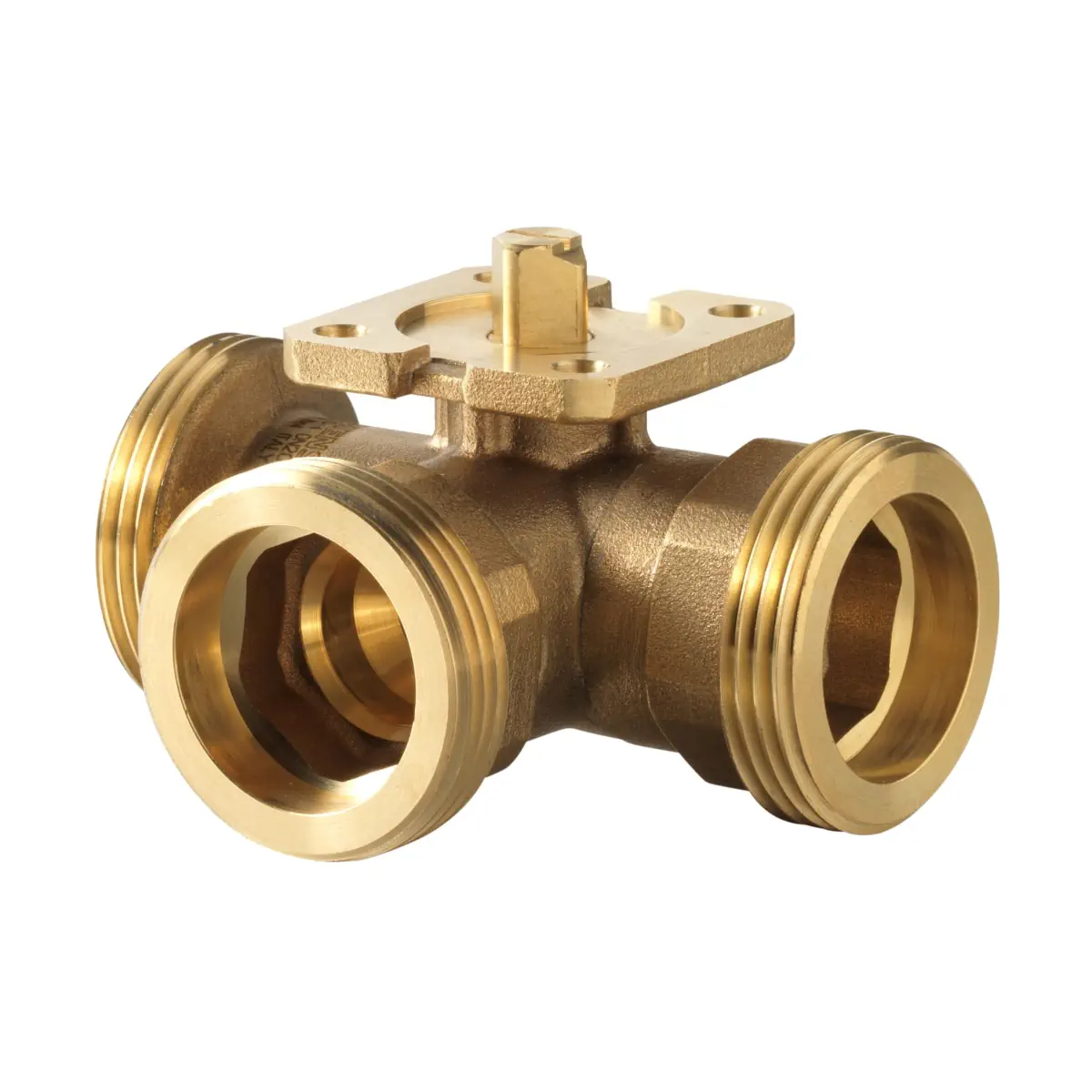

VBG60.50-37L Zawór kulowy trójdrogowy przełączający, DN50, kvs 37m3/h, współpracuje z GMA..9E, GLB..9E, przyłącza G2¾B

VBG60.50-37L to zawór kulowy trójdrogowy przełączający (kształt L) z serii Siemens ACVATIX™, przeznaczony do instalacji grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC) jako zawór przełączający w obiegach zamkniętych. Model ten ma klasę ciśnienia PN 40, średnicę nominalną DN 50 oraz kvs 37 m³/h. Wyposażony jest w przyłącza z gwintem zewnętrznym G..B wg ISO 228-1 (do uszczelnień płaskich) i pracuje w zakresie kąta obrotu 90°.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VBG60.50-37L
• Nr magazynowy: S55230-V219
• Typ: zawór kulowy trójdrogowy przełączający, kształt L
• Zastosowanie: instalacje HVAC, obiegi zamknięte
• Klasa ciśnienia: PN 40 (wg ISO 7268)
• DN: 50
• kvs: 37 m³/h
• Przyłącza: gwint zewnętrzny G 2¾ B wg ISO 228-1 (do uszczelnień płaskich)
• Kąt obrotu: 90°
• Temperatura czynnika: -10…120 °C
• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza, woda gorąca, woda ze środkami przeciwzamarzaniowymi (zalecenie: jakość wody wg VDI 2035)
• Szczelność: wodoszczelność wg EN 60534-4 L/1, ulepszona klasa 4 (dla VBG60..L)
• Materiały: korpus/kula/trzpień z mosiądzu DZR CW602N (kula chromowana), uszczelnienia EPDM
• Masa: 2,83 kg

Zastosowanie

Zawór VBG60.50-37L służy do przełączania przepływu w instalacjach HVAC pracujących w obiegu zamkniętym. Zalecenia projektowe obejmują m.in.:

• montaż na powrocie (korzystniejsze warunki temperaturowe dla uszczelnienia trzpienia),
• zapewnienie pracy bez kawitacji,
• montaż filtra zanieczyszczeń przed zaworem dla zwiększenia niezawodności działania.

W zastosowaniach z wodą chłodniczą, aby zapobiec kawitacji, należy zapewnić odpowiednie przeciwciśnienie za zaworem (np. przez zastosowanie dodatkowego zaworu dławiącego). Jeśli wymagana jest cicha praca, zalecana maksymalna dopuszczalna różnica ciśnienia na zaworze wynosi ≤ 200 kPa.

Współpraca z siłownikami

VBG60.50-37L może współpracować z elektromechanicznymi siłownikami obrotowymi:

• GQD..9A, GMA..9E – ze sprężyną powrotną,
• GSD..9A, GDB..9E, GLB..9E – bez sprężyny powrotnej.

Do aplikacji z dodatkowymi funkcjami (np. przełączniki pomocnicze, potencjometry) można stosować standardowe siłowniki obrotowe do przepustnic powietrza z odpowiednim zestawem montażowym ASK77.x.

Materiały i budowa

• Korpus zaworu: mosiądz kuty na gorąco odporny na odcynkowanie (DZR), CW602N
• Kula: mosiądz DZR CW602N, chromowana
• Trzpień: mosiądz DZR CW602N (przekrój kwadratowy)
• Uszczelnienia: pierścienie EPDM (m.in. O-ringi)

Wyposażenie dodatkowe (opcjonalne)

• Śrubunki gwintowane do VBG60.50..: ALG503 (BPZ:ALG503) lub ALG503B (S55846-Z111; do czynników o temperaturze do 100 °C)
• Adapter termiczny: ALJ100 (S55846-Z115) – adapter termiczny do zaworów kulowych

Ważne uwagi dot. doboru czynnika

Stosowanie zaworów kulowych z czynnikami opartymi na mrówczanie potasu (np. Hycool, Temper) może powodować wycieki przy trzpieniu.

Dane techniczne

• Model: VBG60.50-37L
• Funkcja: 3-drogowy zawór kulowy przełączający (L)
• PN: 40
• DN: 50
• kvs: 37 m³/h
• Przyłącza: G 2¾ B wg ISO 228-1
• Kąt obrotu: 90°
• Temperatura czynnika: -10…120 °C
• Masa: 2,83 kg

Wymiary (VBG60.50-37L)

• B: 61 mm
• C: 82,3 mm
• C1: 123 mm
• D: 42 mm
• L1: 69 mm
• L2: 138 mm
• H1: 52,8 mm
• H2: 62,8 mm

Montaż

• Zawór kulowy i siłownik obrotowy można zmontować na obiekcie bez specjalnych narzędzi i czynności nastawczych.
• Należy zwrócić uwagę na prawidłowy kierunek przepływu – jest oznaczony symbolem na korpusie zaworu.
• Dla uniknięcia nieszczelności połączeń hydraulicznych: nie stosować zbyt dużo pakuł/taśmy PTFE oraz nie dokręcać gwintu rurowego do „samego końca”; stosować klucz kontrujący na króćcu zaworu.

Podsumowanie

Siemens VBG60.50-37L to wytrzymały, trójdrogowy zawór kulowy przełączający (L) o parametrach PN40, DN50 i kvs 37 m³/h, przeznaczony do obiegów zamkniętych HVAC. Korpus z mosiądzu DZR CW602N, chromowana kula oraz uszczelnienia EPDM zapewniają wysoką trwałość, a przyłącza G 2¾ B umożliwiają łatwą integrację z instalacją z uszczelnieniami płaskimi.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Zawór kulowy 3-drogowy przełączający Siemens VBG60.50-37L jest przeznaczony do stosowania w instalacjach ogrzewania, wentylacji i klimatyzacji, wyłącznie w obiegach zamkniętych.
• Produkt spełnia wymagania dyrektywy ciśnieniowej DGR 2014/68/UE dla osprzętu ciśnieniowego, grupa płynów 2; zgodnie z dokumentacją nie podlega oznaczeniu CE na podstawie art. 3 ust. 3 tej dyrektywy.
• Produkt posiada zgodność EAC.
• Montaż, uruchomienie i serwis należy wykonywać zgodnie z dokumentacją producenta oraz z zachowaniem krajowych przepisów i zasad bezpieczeństwa.
• Podczas prac serwisowych istnieje ryzyko obrażeń i uszkodzenia mienia wskutek ciśnienia w instalacji, wysokiej temperatury medium, napięcia elektrycznego oraz pracy podłączonego siłownika.
• Przed rozpoczęciem prac serwisowych należy wyłączyć pompę i zasilanie, zamknąć zawory odcinające, zredukować ciśnienie w rurociągu, odczekać do całkowitego ostygnięcia instalacji oraz w razie potrzeby odłączyć połączenia elektryczne.
• Przed ponownym uruchomieniem zaworu siłownik musi być prawidłowo zamontowany.
• Zawór należy montować wyłącznie w dopuszczalnej pozycji montażowej i zgodnie z oznaczonym kierunkiem przepływu na korpusie. Nieprawidłowy montaż może spowodować nieprawidłowe działanie instalacji lub nieszczelność.
• Podczas podłączania do instalacji należy stosować odpowiednie przyłącza zgodne z dokumentacją producenta. Nie używać nadmiernej ilości pakuł ani taśmy PTFE i nie dokręcać gwintów do oporu, aby ograniczyć ryzyko nieszczelności.
• Aby zwiększyć bezpieczeństwo działania, producent zaleca montaż filtra przed zaworem.
• Należy unikać kawitacji. Przekroczenie dopuszczalnych różnic ciśnień może powodować przyspieszone zużycie zaworu, hałas oraz pogorszenie pracy instalacji.
• Dopuszczalne media: woda lodowa, woda grzewcza niskotemperaturowa, gorąca woda oraz woda z dodatkiem środka przeciwzamarzaniowego. Zalecane uzdatnianie wody zgodnie z VDI 2035.
• Nie stosować z mediami na bazie mrówczanu potasu, takimi jak Hycool lub Temper, ponieważ mogą powodować nieszczelność na trzpieniu.
• Dopuszczalna temperatura medium dla zaworu wynosi od -10 °C do +120 °C. Przy temperaturach medium ≤ 0 °C należy stosować wyłącznie dopuszczone siłowniki zgodnie z dokumentacją producenta.
• Zawór ma klasę ciśnieniową PN 40. Użytkowanie poza dopuszczalnymi parametrami ciśnienia i temperatury jest niedozwolone.
• Produkt jest bezobsługowy; nie należy wykonywać przeróbek ani napraw nieprzewidzianych przez producenta.
• Nie wyrzucać z odpadami komunalnymi. Utylizację należy przeprowadzić zgodnie z lokalnymi i aktualnie obowiązującymi przepisami; poszczególne elementy mogą wymagać specjalnego sposobu przetwarzania.
