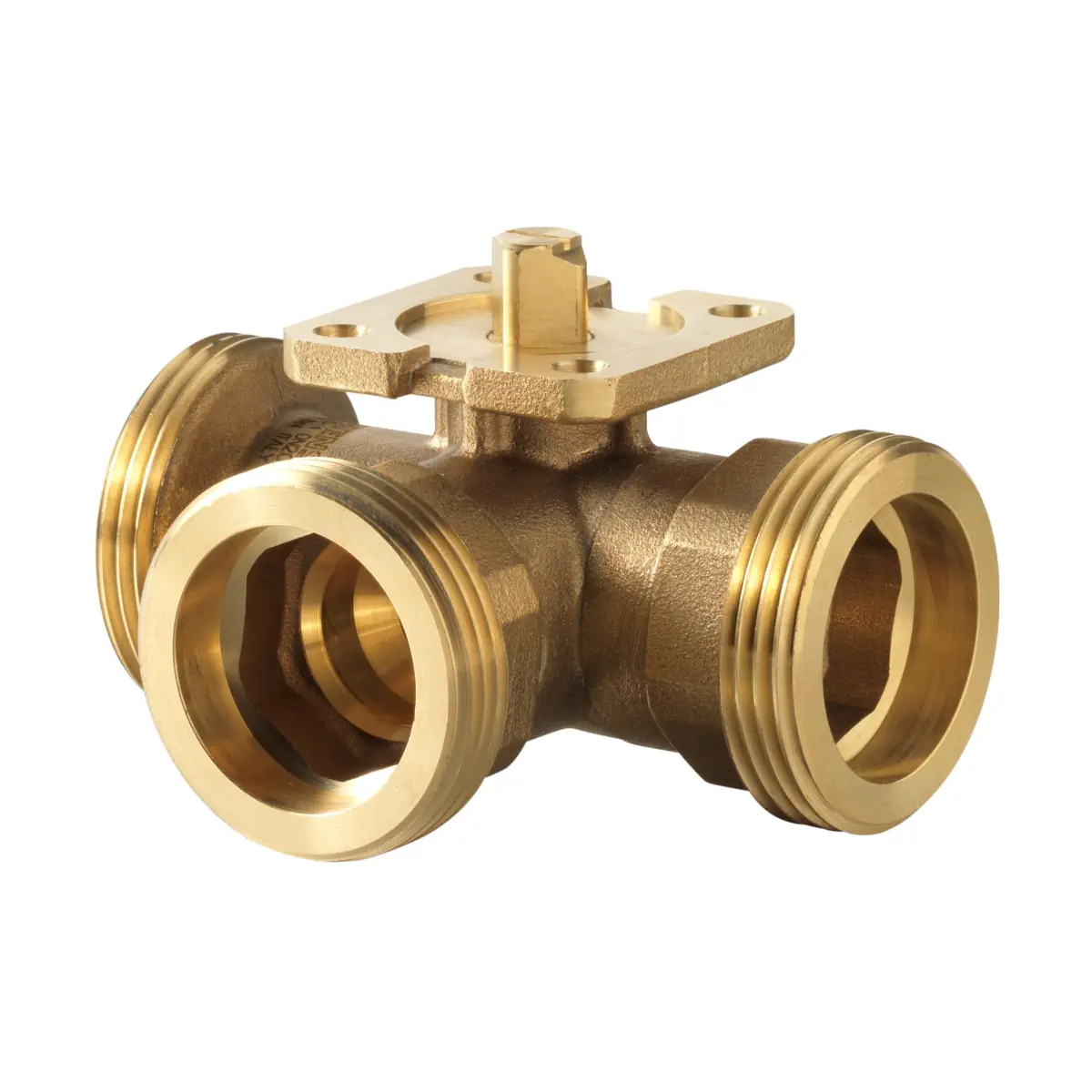

VBG60.40-25L Zawór kulowy trójdrogowy przełączający, DN40, kvs 25m3/h, współpracuje z GMA..9E, GLB..9E, przyłącza G2¼B

VBG60.40-25L to zawór kulowy trójdrogowy przełączający (układ L) z serii Siemens ACVATIX™, przeznaczony do instalacji grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC) jako zawór przełączający w obiegach zamkniętych. Zawór ma klasę ciśnienia PN40, średnicę nominalną DN 40, przepływ nominalny kvs 25 m³/h oraz przyłącza z gwintem zewnętrznym G 2¼ B (wg ISO 228-1) do uszczelnień płaskich. Nr magazynowy: S55230-V218.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VBG60.40-25L
• Typ: zawór kulowy trójdrogowy przełączający (L)
• Zastosowanie: instalacje HVAC, obiegi zamknięte
• Klasa ciśnienia: PN 40 (wg ISO 7268)
• DN: 40
• kvs: 25 m³/h (dla zimnej wody 5…30°C przy Δp = 100 kPa i całkowicie otwartym zaworze)
• Kąt obrotu: 90°
• Przyłącza: gwint zewnętrzny G 2¼ B wg ISO 228-1 (do uszczelnień płaskich)
• Korpus: mosiądz CW602N (DZR, odporny na odcynkowanie)
• Kula: mosiądz CW602N (DZR), chromowana
• Trzpień: mosiądz CW602N (DZR)
• Uszczelnienie trzpienia (dławica): pierścienie EPDM

Zastosowanie

Zawór VBG60.40-25L jest przeznaczony do pracy z:

• wodą chłodniczą, wodą grzewczą i wodą gorącą,
• wodą ze środkami przeciwzamarzaniowymi (zalecenie: jakość wody wg VDI 2035).

Zakres temperatury czynnika: -10…120°C.

Funkcja przełączania (układ L)

Zawór jest zaworem trójdrogowym przełączającym (L) i pracuje w zakresie obrotu 90°. Przełączenie realizowane jest przez obrót kuli o 90°:

• Położenie fabryczne: B – AB (AB – B) = 100%
• Po obrocie o 90° (zgodnie ze wskazówkami zegara): A – B (B – A) = 100%

Podczas montażu należy zwrócić uwagę na oznaczenie kierunku przepływu na korpusie zaworu.

Współpraca z siłownikami

VBG60.40-25L może współpracować z elektromechanicznymi siłownikami obrotowymi:

• ze sprężyną powrotną: GQD..9A, GMA..9E,
• bez sprężyny powrotnej: GSD..9A, GDB..9E, GLB..9E.

W aplikacjach wymagających funkcji dodatkowych (np. przełączniki pomocnicze, potencjometry) można stosować standardowe siłowniki obrotowe do przepustnic powietrza z odpowiednim zestawem montażowym.

Szczelność

• Stopień nieszczelności A (przepływ B – AB): wodoszczelność wg EN 60534-4 L/1, ulepszona klasa 4

Wyposażenie dodatkowe (opcjonalnie)

• Śrubunki do zaworu trójdrogowego: ALG403 (BPZ:ALG403) lub ALG403B (S55846-Z109) – komplet śrubunków gwintowanych (3 szt.) z nakrętkami łączącymi, półśrubunkami i uszczelkami płaskimi; wersja ALG..B do czynników o temperaturze do 100°C.
• Adapter termiczny: ALJ100 (S55846-Z115) – adapter termiczny do zaworów kulowych.

Dane techniczne

• Klasa ciśnienia: PN 40 wg ISO 7268
• Ciśnienie robocze: wg ISO 7005 (w dozwolonym zakresie temperatury czynnika)
• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza, woda gorąca, woda ze środkami przeciwzamarzaniowymi
• Temperatura czynnika: -10…120°C
• Kąt obrotu: 90°
• Przyłącza: G..B wg ISO 228-1
• Dyrektywa ciśnieniowa: PED 2014/68/EU (osprzęt ciśnieniowy, grupa płynów 2; bez oznakowania CE zgodnie z Artykułem 3, par. 3 – ogólnie uznana praktyka inżynierska)
• Zgodność: EAC (euroazjatycka zgodność)

Wymiary i masa (VBG60.40-25L)

• DN: 40
• Gwint przyłączy: G 2¼ B
• B: 49 mm
• C: 74,3 mm
• C1: 107 mm
• D: 42 mm
• L1: 63,8 mm
• L2: 127,6 mm
• H1: 39,8 mm
• H2: 49,8 mm
• Masa: 1,84 kg

Wskazówki montażowe i eksploatacyjne

• Zawór i siłownik obrotowy można zmontować na obiekcie bez specjalnych narzędzi i czynności nastawczych.
• Zalecany montaż zaworu na powrocie (niższa temperatura sprzyja trwałości uszczelnienia trzpienia).
• Dla zwiększenia niezawodności działania zaleca się montaż filtra zanieczyszczeń przed zaworem.
• Zawór nie wymaga konserwacji.

Podsumowanie

Siemens VBG60.40-25L to solidny zawór kulowy 3-drogowy przełączający (L) o parametrach PN40, DN 40 i kvs 25 m³/h, przeznaczony do zamkniętych obiegów HVAC. Mosiężna konstrukcja CW602N (DZR), odporna na odcynkowanie, chromowana kula oraz uszczelnienia EPDM zapewniają trwałość, a standardowe przyłącza G 2¼ B ułatwiają integrację z instalacją.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: Siemens VBG60.40-25L – 3-drogowy zawór kulowy przełączający, wykonanie L, DN 40, PN 40, z przyłączami gwintowanymi zewnętrznie G 2 ¼ B.
• Zgodność EAC (Eurasian Conformity).
• Produkt podlega Dyrektywie Ciśnieniowej DGR 2014/68/UE jako osprzęt ciśnieniowy dla płynów grupy 2; zgodnie z dokumentacją producenta nie posiada oznakowania CE na podstawie art. 3 ust. 3.
• Do stosowania wyłącznie w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych, jako zawór przełączający, w obiegach zamkniętych.
• Dopuszczone media: woda lodowa, woda gorąca niskotemperaturowa, woda gorąca oraz woda z dodatkiem środka przeciwzamarzaniowego. Zalecane uzdatnianie wody zgodnie z VDI 2035.
• Nie stosować z mediami na bazie mrówczanu potasu (np. Hycool, Temper), ponieważ może to powodować nieszczelność na trzpieniu i wyciek medium na zewnątrz.
• Dopuszczalna temperatura medium: od -10 °C do +120 °C. Dla temperatur medium ≤ 0 °C dopuszczone są wyłącznie siłowniki GLB.., GLD.. oraz GMA.. zgodnie z dokumentacją producenta.
• Podczas prac przy zaworze istnieje zagrożenie dla personelu i urządzenia wskutek ciśnienia w instalacji, napięcia elektrycznego oraz pracy napędu. Przed serwisem należy wyłączyć pompę i zasilanie, zamknąć zawory odcinające, zredukować ciśnienie w przewodach i odczekać do całkowitego ostygnięcia instalacji.
• W razie potrzeby przed pracami należy odłączyć połączenia elektryczne. Przed ponownym uruchomieniem zaworu napęd obrotowy musi być prawidłowo zamontowany.
• Montaż i serwis wykonywać zgodnie z krajowymi przepisami bezpieczeństwa oraz dokumentacją producenta.
• Zawór należy montować wyłącznie w dopuszczonej pozycji montażowej i zgodnie z oznaczonym kierunkiem przepływu na korpusie zaworu. Nieprawidłowy montaż może spowodować nieprawidłowe działanie instalacji.
• Podczas podłączania do instalacji stosować odpowiednie złączki zgodne z ISO 7-1. Aby ograniczyć ryzyko nieszczelności, nie używać nadmiernej ilości pakuł lub taśmy PTFE, nie dokręcać gwintu do oporu oraz przykładać klucz do nakrętki po stronie dokręcanego przewodu.
• Aby zwiększyć bezpieczeństwo działania, producent zaleca montaż filtra przed zaworem.
• Należy zapobiegać kawitacji. Nie przekraczać dopuszczalnych różnic ciśnień podanych przez producenta; dla cichej pracy zalecana różnica ciśnień ≤ 200 kPa.
• W instalacjach wody lodowej należy zapewnić odpowiednie przeciwciśnienie po stronie wylotowej zaworu, aby ograniczyć ryzyko kawitacji, hałasu i przyspieszonego zużycia elementów zaworu.
• W miejscach narażonych na kondensację producent zaleca stosowanie adaptera temperaturowego ALJ100 do ochrony siłownika; przy temperaturach medium ≤ 0 °C oś adaptera należy smarować smarem silikonowym.
• Jeżeli zawór jest stosowany z adapterem temperaturowym ALJ100 i siłownikiem GMA, nie wolno łączyć adaptera ALJ100 z siłownikiem GMA zasilanym napięciem AC 230 V ani z siłownikiem GMA z pomocniczym stykiem o napięciu AC 230 V, ponieważ grozi to porażeniem elektrycznym zagrażającym życiu.
• Produkt jest bezobsługowy; nie wymaga konserwacji okresowej.
• Nie wyrzucać z odpadami komunalnymi. Utylizować zgodnie z lokalnymi przepisami; poszczególne komponenty mogą wymagać specjalnego sposobu przetwarzania.
