VBG60.20-8L Zawór kulowy trójdrogowy przełączający, DN20, kvs 8m3/h, współpracuje z GMA..9E, GLB..9E, GSD..9A, GQD..9A, przyłącza G1¼B

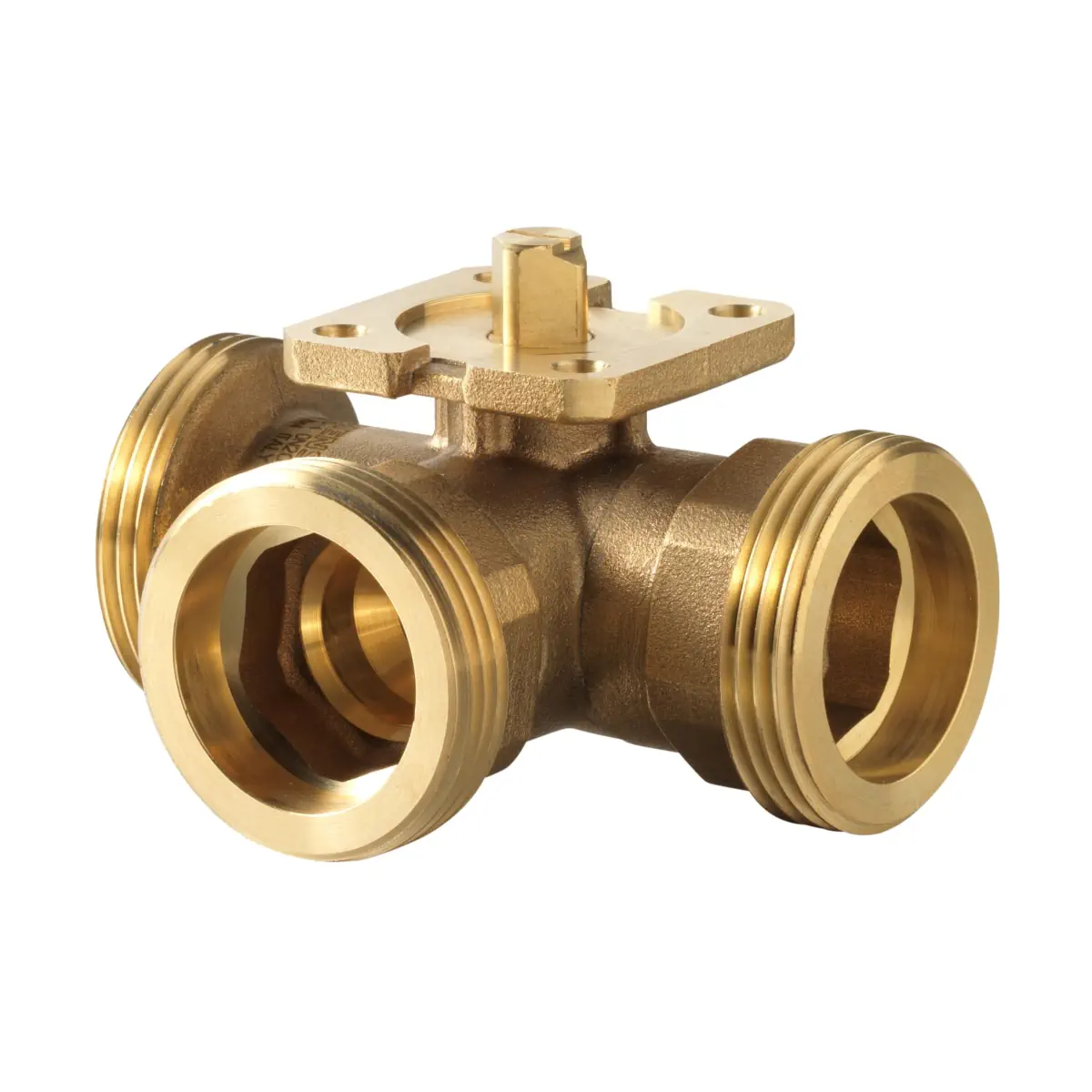

Siemens VBG60.20-8L to zawór kulowy trójdrogowy przełączający (kształt L) z serii ACVATIX™, przeznaczony do instalacji grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC) w obiegach zamkniętych. Zawór ma klasę ciśnienia PN40, średnicę nominalną DN 20 oraz współczynnik przepływu kvs = 8 m³/h. Wykonanie z mosiądzu CW602N (DZR) oraz przyłącza z gwintem zewnętrznym G 1¼ B (wg ISO 228-1, do uszczelnień płaskich) zapewniają trwałość i łatwą integrację z instalacją. Przełączanie realizowane jest obrotowo w zakresie 90° – zawór może współpracować z dedykowanymi siłownikami obrotowymi Siemens.

Najważniejsze cechy

• Producent: Siemens
• Linia: ACVATIX™
• Model: VBG60.20-8L
• Nr magazynowy: S55230-V202
• Typ: zawór kulowy trójdrogowy przełączający (kształt L)
• Zastosowanie: instalacje HVAC jako zawór przełączający, do obiegów zamkniętych
• DN: 20
• kvs: 8 m³/h (dla zimnej wody 5…30°C przy Δp = 100 kPa, zawór całkowicie otwarty)
• Klasa ciśnienia: PN 40 (wg ISO 7268)
• Przyłącza: gwint zewnętrzny G 1¼ B (ISO 228-1), do uszczelnień płaskich
• Kąt obrotu: 90°
• Temperatura czynnika: -10…120°C
• Materiały: korpus/kula/trzpień – mosiądz CW602N (DZR), kula chromowana; uszczelnienia – EPDM
• Stopień nieszczelności A (przepływ B - AB): wodoszczelność wg EN 60534-4 L/1, ulepszona klasa 4

Zastosowanie

VBG60.20-8L jest przeznaczony do pracy z:

• wodą chłodniczą,
• wodą grzewczą,
• wodą gorącą,
• wodą ze środkami przeciwzamarzaniowymi (zalecenie: jakość wody wg VDI 2035).

Zaworu nie zaleca się stosować z czynnikami opartymi na mrówczanie potasu (np. Hycool, Temper), ponieważ mogą powodować wycieki przy trzpieniu.

Współpraca z siłownikami

Zawór może współpracować z elektromechanicznymi siłownikami obrotowymi Siemens:

• ze sprężyną powrotną: GQD..9A, GMA..9E
• bez sprężyny powrotnej: GSD..9A, GDB..9E, GLB..9E

• Δpmax: 350 kPa (maksymalna dopuszczalna różnica ciśnienia w kanale regulacyjnym przy współpracy z ww. siłownikami)
• Zalecenie dla cichej pracy: Δp ≤ 200 kPa

Dane techniczne

• Klasa ciśnienia: PN 40 wg ISO 7268
• Dopuszczalne czynniki: woda chłodnicza / grzewcza / gorąca, woda z dodatkami przeciwzamarzaniowymi
• Temperatura czynnika: -10…120°C
• Kąt obrotu: 90°
• Przyłącza: G..B wg ISO 228-1
• Dyrektywa ciśnieniowa: PED 2014/68/EU (osprzęt ciśnieniowy, grupa płynów 2)
• Materiał korpusu: mosiądz kuty na gorąco odporny na odcynkowanie (DZR), CW602N
• Materiał kuli: mosiądz DZR, CW602N, chromowany
• Materiał trzpienia: mosiądz DZR, CW602N
• Uszczelnienia (dławica): pierścienie EPDM

Wymiary i przyłącza (VBG60.20-8L)

• DN: 20
• Gwint przyłączeniowy zaworu: G 1¼ B
• Wymiary: B = 35 mm, C = 49,5 mm, C1 = 70 mm, D = 42 mm, L1 = 49 mm, L2 = 98 mm, H1 = 30,5 mm, H2 = 40,5 mm
• Masa: 0,68 kg

Montaż i wskazówki projektowe

• Kierunek przepływu: montować zgodnie z oznaczeniem kierunku przepływu umieszczonym na zaworze.
• Ochrona przed zanieczyszczeniami: zalecany montaż filtra przed zaworem.
• Kawitacja i hałas: nie przekraczać dopuszczalnych różnic ciśnienia; dla cichej pracy zalecane Δp ≤ 200 kPa.
• Połączenia hydrauliczne: nie stosować nadmiernej ilości pakuł/taśmy PTFE, nie dokręcać gwintu „do samego końca”, stosować klucz kontrujący na króćcu zaworu.
• Konserwacja: zawór nie wymaga konserwacji.

Wyposażenie dodatkowe (opcjonalne)

• Śrubunki gwintowane do zaworów trójdrogowych:
  • ALG203 (BPZ:ALG203) – komplet 3 szt. (nakrętki łączące, półśrubunki, uszczelki płaskie) do VBG60.20..
  • ALG203B (S55846-Z103) – wersja z brązu, do czynników o temperaturze do 100°C
  • Gwinty śrubunków: od strony zaworu ISO 228-1; od strony instalacji ISO 7-1; Rp ¾
• Adapter termiczny: ALJ100 (S55846-Z115) – adapter termiczny do zaworów kulowych

Podsumowanie

Siemens VBG60.20-8L to solidny, trójdrogowy zawór kulowy przełączający (L) do instalacji HVAC, o parametrach DN 20, kvs 8 m³/h i PN40. Przyłącza G 1¼ B, obrotowe przełączanie 90° oraz możliwość współpracy z dedykowanymi siłownikami Siemens czynią go praktycznym wyborem do niezawodnego przełączania obiegów wody grzewczej i chłodniczej w układach zamkniętych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Zgodność EAC (Eurasian Conformity).
• Produkt jest elementem ciśnieniowym PN 40, przeznaczonym do stosowania wyłącznie w zamkniętych instalacjach HVAC jako 3-drogowy zawór kulowy przełączający.
• Dopuszczalne medium: woda lodowa, niskotemperaturowa woda grzewcza, gorąca woda oraz woda z dodatkiem środka przeciwzamarzaniowego. Zalecane uzdatnianie wody zgodnie z VDI 2035.
• Zakres temperatury medium dla zaworu: od -10 do +120 °C. Montaż i eksploatację prowadzić wyłącznie w zakresie parametrów podanych przez producenta.
• Nie stosować z mediami na bazie mrówczanu potasu, takimi jak Hycool lub Temper. Użycie takich mediów może powodować nieszczelność trzpienia na zewnątrz.
• Montaż, uruchomienie i serwis wykonywać wyłącznie przez wykwalifikowany personel oraz zgodnie z instrukcją producenta i obowiązującymi przepisami krajowymi.
• Podczas prac przy zaworze lub siłowniku istnieje zagrożenie dla personelu i urządzenia spowodowane ciśnieniem w instalacji, napięciem elektrycznym oraz pracą urządzenia. Przed rozpoczęciem prac należy wyłączyć pompę i zasilanie, zamknąć zawory odcinające, zredukować ciśnienie w rurociągu oraz odczekać do całkowitego ostygnięcia instalacji.
• Przed ponownym uruchomieniem siłownik obrotowy musi być prawidłowo zamontowany.
• Przestrzegać krajowych przepisów bezpieczeństwa. Nieprzestrzeganie obowiązujących regulacji może prowadzić do obrażeń ciała i szkód materialnych.
• Zawór montować wyłącznie w dopuszczalnej pozycji montażowej określonej przez producenta. Należy zachować właściwy kierunek przepływu oznaczony na korpusie zaworu.
• Podłączenia rurowe wykonywać zgodnie z wymaganiami producenta. Aby uniknąć nieszczelności, nie stosować nadmiernej ilości konopi lub taśmy PTFE, nie dokręcać gwintu do oporu i używać klucza na nakrętce po stronie dokręcanego lub odkręcanego przewodu.
• W celu zwiększenia bezpieczeństwa działania należy zamontować filtr przed zaworem.
• Należy zapobiegać kawitacji. Nie przekraczać dopuszczalnych różnic ciśnień i zapewnić odpowiednie warunki ciśnieniowe instalacji, szczególnie w układach wody lodowej.
• W miejscach narażonych na kondensację zaleca się stosowanie adaptera temperaturowego ALJ100 do ochrony siłownika. Przy temperaturze medium ≤ 0 °C oś adaptera należy smarować smarem silikonowym.
• Nie łączyć adaptera temperaturowego ALJ100 z siłownikiem GMA zasilanym napięciem AC 230 V ani z siłownikiem GMA z wyłącznikiem pomocniczym AC 230 V. Niewłaściwe połączenie może spowodować zagrożenie życia wskutek porażenia prądem.
• Dla temperatur medium ≤ 0 °C stosować wyłącznie dopuszczone przez producenta siłowniki GLB.., GLD.. oraz GMA... Siłowniki GDB.., GDD.., GSD.. i GQD.. mogą być używane tylko przy temperaturze medium > 0 °C.
• Produkt jest bezobsługowy. Nie wykonywać samodzielnych przeróbek ani napraw nieprzewidzianych w dokumentacji producenta.
• Nie wyrzucać z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi, aktualnie obowiązującymi przepisami; poszczególne elementy mogą wymagać specjalnego sposobu przetwarzania.
