VPD110A-135 Zawór grzejnikowy PICV gwintowany prosty, DN10, przepływ 20..135l/h, przyłącza Rp/R 3/8″, współpracuje z STA.. STP.. SSA.. SUA21/3.. SFA../18 RTN..

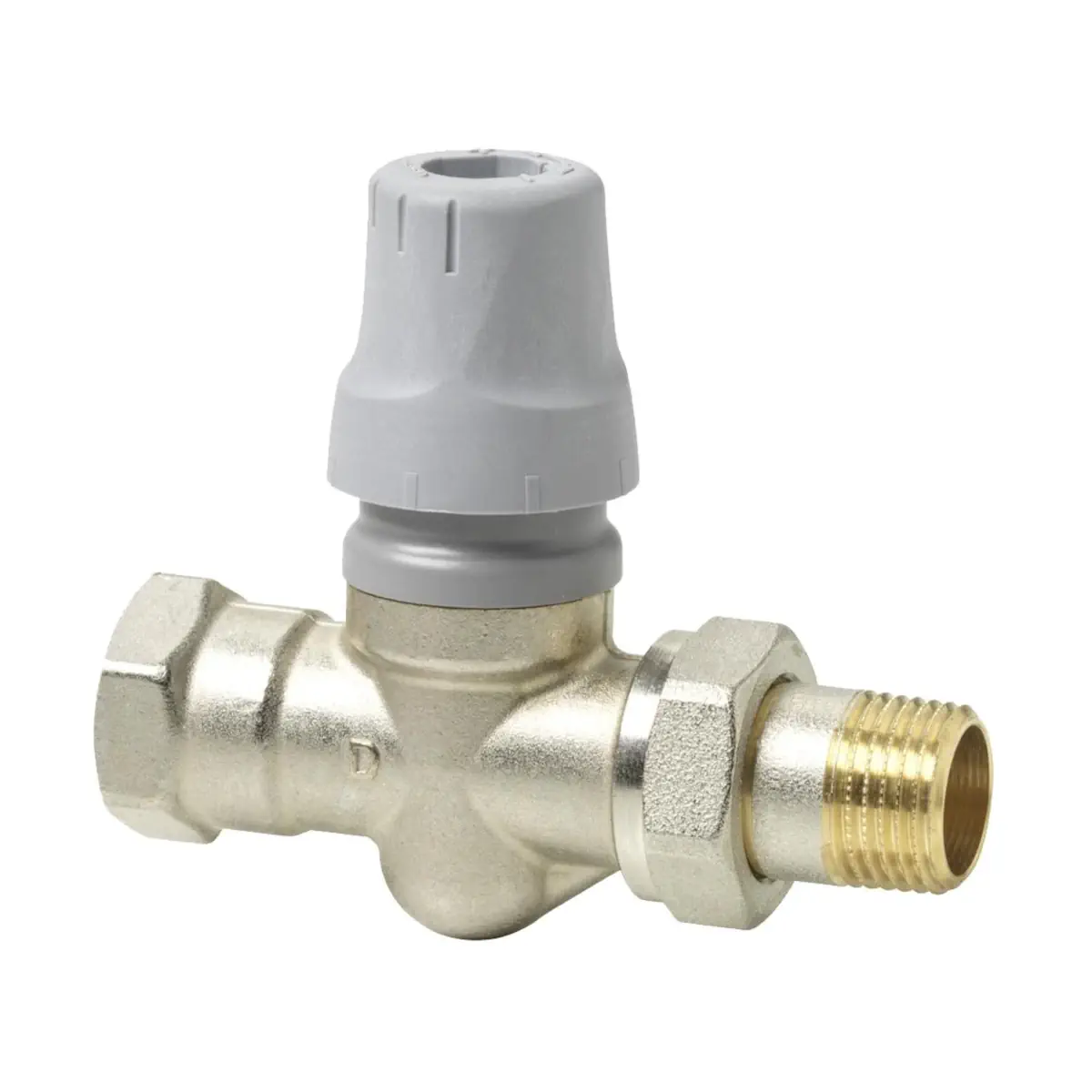

VPD110A-135 to zawór grzejnikowy PICV (zawór regulacyjny niezależny od ciśnienia) z wbudowanym regulatorem różnicy ciśnienia, przeznaczony do dwururowych instalacji grzewczych w celu indywidualnej regulacji temperatury w pomieszczeniach. Zawór zapewnia automatyczne równoważenie dynamiczne oraz umożliwia nastawę wstępną przepływu w zakresie 20…135 l/h. Wersja VPD110A-135 ma budowę prostą, wykonanie DIN 215 (seria D), rozmiar DN 10 oraz gwint 3/8".

Najważniejsze cechy

• Producent: Siemens (ACVATIX™)
• Model: VPD110A-135
• Numer magazynowy: S55264-V165
• Typ: zawór grzejnikowy PICV (z wbudowanym regulatorem różnicy ciśnienia)
• Budowa: zawór prosty
• Zastosowanie: dwururowe instalacje grzewcze (grzejniki) – regulacja pomieszczeniowa
• Automatyczne równoważenie dynamiczne dzięki zintegrowanej regulacji różnicy ciśnień
• Brak hałasu spowodowanego przepływem (cecha funkcjonalna serii)
• Nastawa wstępna przepływu objętościowego: 20…135 l/h
• Minimalne ciśnienie różnicowe Δpmin: 0,1 bar
• Maksymalne ciśnienie różnicowe Δpmax: 0,6 bar
• Rozmiar nominalny: DN 10
• Gwint: 3/8"
• Montaż siłownika / głowicy: M30 x 1,5
• Ciśnienie nominalne: PN10

Zastosowanie

VPD110A-135 stosowany jest w dwururowych instalacjach grzewczych do zapewnienia wymaganej ilości ciepła oddawanej przez grzejnik w różnych warunkach pracy instalacji. Dzięki wbudowanej regulacji różnicy ciśnień zawór gwarantuje wymagany przepływ, co ułatwia projektowanie instalacji i sprawdza się zarówno w nowych budynkach, jak i przy renowacji instalacji (np. z problemami hydraulicznymi).

Funkcje i działanie

• Zawór NO (normalnie otwarty): zawór bez siłownika jest otwarty, a trzpień zaworu jest wysunięty.
• Regulacja i równoważenie: zawór regulacyjny oddziałuje na przepływ objętościowy, a regulator ciśnienia zapewnia automatyczne zrównoważenie.
• Kompensacja wahań różnicy ciśnień: z całkowitym hydraulicznym odseparowaniem odbiorników.
• Ręczna regulacja: możliwość odcięcia lub ręcznej obsługi instalacji grzewczej (np. podczas budowy); stałe natężenie przepływu jest zapewnione również w trybie ręcznym, niezależnie od różnicy ciśnienia.

Nastawa wstępna przepływu

Zawór posiada nastawę wstępną umożliwiającą wybór żądanego przepływu objętościowego. Ustawiona wartość odpowiada maksymalnemu natężeniu przepływu.

• L: 20 l/h (Kv 0,06)
• 2: 30 l/h (Kv 0,09)
• 3: 50 l/h (Kv 0,16)
• 4: 70 l/h (Kv 0,22)
• H: 95 l/h (Kv 0,30)
• MAX: 135 l/h (Kv 0,43)

Woda w instalacji nie może zawierać substancji organicznych.

Urządzenia współpracujące

• Głowice termostatyczne: RTN..
• Siłowniki elektrotermiczne: STA..40.., STP..40..
• Siłowniki elektromechaniczne: SUA21/3.., SSA118.09HKN, SSA131.., SSA331.., SSA151.., SSA161.., SFA../18
• Siłownik bezprzewodowy (zasilany bateryjnie): SSA911.02ZB

Dane techniczne

• Ciśnienie nominalne: PN10
• Dopuszczalne czynniki: woda grzewcza lub woda zimna (zalecenie: jakość wody wg VDI 2035)
• Temperatura czynnika: 2…95 °C
• Dopuszczalne ciśnienie robocze: maks. 1000 kPa (10 bar)
• Minimalne ciśnienie różnicowe Δpmin: min. 10 kPa (0,1 bar)
• Maksymalne ciśnienie różnicowe Δpmax: maks. 60 kPa (0,6 bar)
• Ciśnienie testowe: 1600 kPa (16 bar)
• Siła sprężyny w punkcie zamknięcia: 35 N
• Skok nominalny: 2,5 mm
• Wymiar zamknięcia: 11,5 mm
• Połączenia gwintowane: gwint wewnętrzny Rp wg ISO 7-1; gwint zewnętrzny R wg ISO 7-1; gwint G wg ISO 228-1
• Montaż siłownika: M30 x 1,5

Materiały

• Korpus zaworu: mosiądz, niklowany
• Pokrętło ochronne: polipropylen
• Membrany i uszczelki: EPDM

Wymiary i przyłącza (VPD110A-135)

• DN: 10
• Wymiary [mm]: A = 88, B = 83, C = 21
• Gwint [cale]: Rp = 3/8, R = 3/8
• Waga: 0,25 kg (z opakowaniem)

Wskazówki do uruchomienia i konserwacji

• Zawory PICV muszą być otwarte podczas płukania i próby ciśnieniowej instalacji; silne uderzenia ciśnienia mogą uszkodzić zamknięte zawory PICV.
• Zawory PICV nie wymagają konserwacji.
• Zawory nie podlegają naprawie – w razie potrzeby należy je wymienić w całości.

Podsumowanie

Siemens VPD110A-135 to prosty zawór grzejnikowy PICV z wbudowanym regulatorem różnicy ciśnienia, zaprojektowany do dwururowych instalacji grzewczych. Dzięki nastawie wstępnej 20…135 l/h, pracy w zakresie Δp 0,1…0,6 bar oraz przyłączu M30 x 1,5 do głowic i siłowników, umożliwia stabilną regulację i dynamiczne równoważenie obiegów grzejnikowych w instalacji.

Pliki do pobrania:
VPD110A-135 Karta katalogowa
