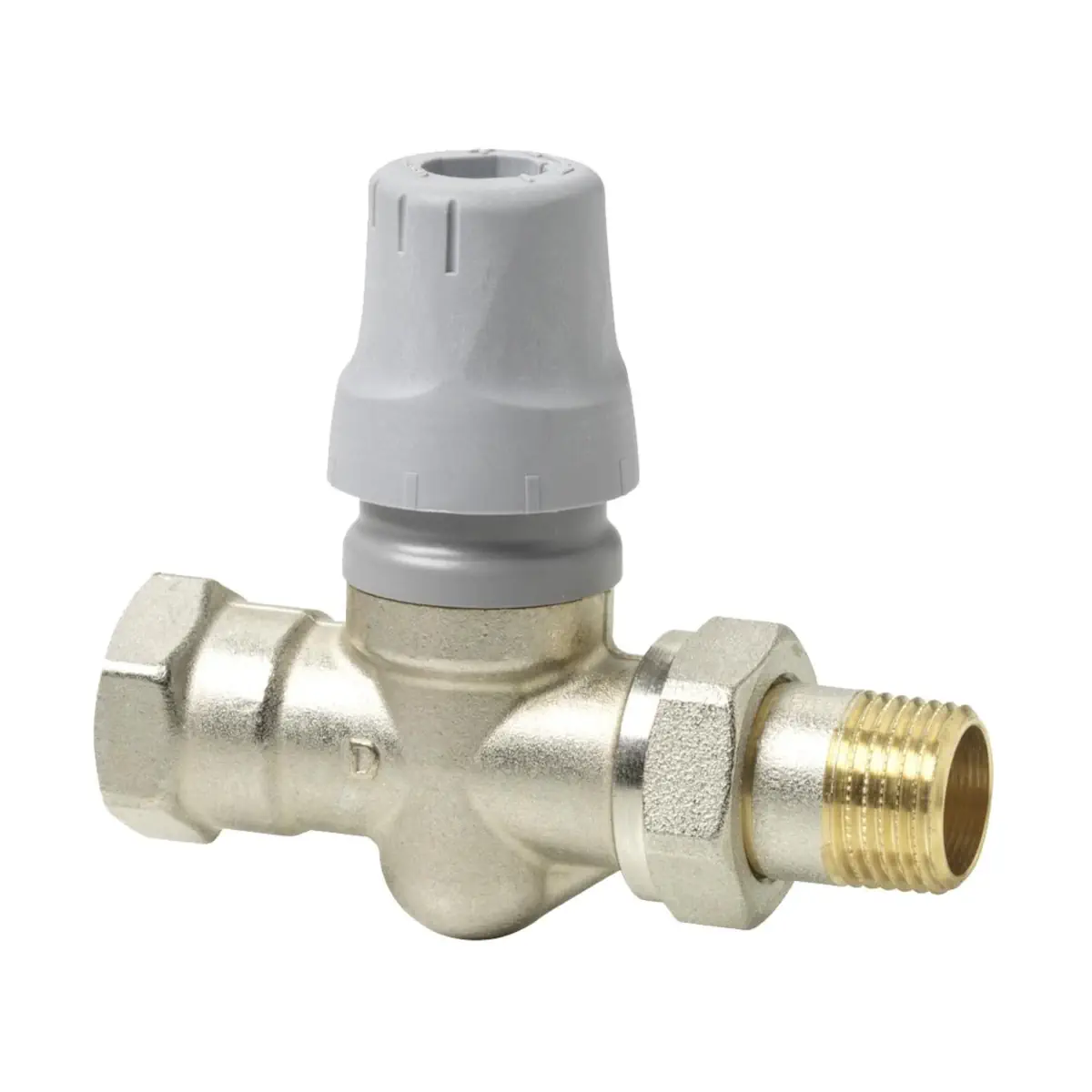

VPD220A-135 Zawór grzejnikowy PICV gwintowany prosty, DN20, przepływ 20..135l/h, przyłącza Rp/R 3/4″, współpracuje z STA.. STP.. SSA.. SUA21/3.. SFA../18 RTN..

VPD220A-135 to zawór regulacyjny niezależny od ciśnienia (PICV) z rodziny ACVATIX™, przeznaczony do dwururowych instalacji grzewczych (grzejniki). Zawór ma wbudowany regulator różnicy ciśnienia, dzięki czemu zapewnia automatyczne równoważenie dynamiczne i utrzymanie zadanego przepływu niezależnie od wahań ciśnienia różnicowego w dopuszczalnym zakresie pracy zaworu. Model VPD220A-135 jest wykonaniem prostym, w standardzie DIN 215 seria F, o rozmiarze DN 20 i przyłączu 3/4", z wbudowaną nastawą wstępną przepływu w zakresie 20...135 l/h.

Najważniejsze cechy

• Producent: Siemens
• Model: VPD220A-135
• Numer magazynowy: S55264-V175
• Typ: zawór grzejnikowy PICV (z wbudowanym regulatorem różnicy ciśnienia)
• Budowa: zawór prosty
• Zastosowanie: dwururowe instalacje grzewcze (grzejniki) – regulacja temperatury w pomieszczeniach
• Automatyczne równoważenie dynamiczne dzięki zintegrowanej regulacji różnicy ciśnień
• Wbudowana nastawa wstępna przepływu: 20...135 l/h
• Minimalne ciśnienie różnicowe Δp_min: 0,1 bar
• Maksymalne ciśnienie różnicowe Δp_max: 0,6 bar
• Brak hałasu spowodowanego przepływem (cecha serii)
• Połączenie do siłownika / głowicy: M30 x 1,5
• Stan bez siłownika: zawór normalnie otwarty (NO), trzpień wysunięty

Zastosowanie

VPD220A-135 stosowany jest w dwururowych instalacjach grzewczych do indywidualnej regulacji temperatury w pomieszczeniach. Zintegrowana regulacja różnicy ciśnień pomaga zapewnić wymaganą ilość ciepła oddawanego przez grzejnik w różnych warunkach pracy instalacji oraz umożliwia hydrauliczne odseparowanie odbiorników.

Funkcje i działanie

• Zawór regulacyjny + regulator ciśnienia: zawór oddziałuje na przepływ objętościowy, a wbudowany regulator różnicy ciśnień zapewnia automatyczne zrównoważenie.
• Kompensacja wahań Δp: utrzymanie stałego przepływu w dopuszczalnym zakresie pracy zaworu (Δp_min 0,1 bar, Δp_max 0,6 bar).
• Ręczna regulacja: możliwość odcięcia lub ręcznej obsługi instalacji (np. podczas budowy); stałe natężenie przepływu jest zapewnione również w trybie ręcznym – niezależnie od różnicy ciśnienia.

Nastawa wstępna przepływu

Zawór VPD220A-135 posiada nastawę wstępną umożliwiającą wybór żądanego objętościowego natężenia przepływu. Ustawiona wartość odpowiada maksymalnemu natężeniu przepływu.

• Zakres przepływu: 20...135 l/h

Uwaga: woda w instalacji nie może zawierać substancji organicznych.

Urządzenia współpracujące

• Głowice termostatyczne: RTN..
• Siłowniki elektrotermiczne: STA..40.., STP..40..
• Siłowniki elektromechaniczne: SUA21/3..
• Siłowniki elektromechaniczne: SSA118.09HKN
• Siłowniki elektromechaniczne: SSA131.., SSA331..
• Siłowniki elektromechaniczne: SSA151.., SSA161..
• Siłownik bezprzewodowy (zasilany bateryjnie): SSA911.02ZB
• Siłowniki elektromechaniczne: SFA../18

Wyposażenie dodatkowe

• ATN6 (S55264-V187): pokrętło ręczne (opakowanie 10 szt.)
• ALE10 (BPZ:ALE10): manometr elektroniczny Δp, 7 bar
• ALE12 (S55264-V188): przyrząd do pomiaru różnicy ciśnienia, adapter z przewodem

Dane techniczne

• Ciśnienie nominalne: PN10
• Dopuszczalne czynniki: woda grzewcza lub woda zimna (zalecenie: jakość wody wg VDI 2035)
• Temperatura czynnika: 2...95 °C
• Dopuszczalne ciśnienie robocze: maks. 1000 kPa (10 bar)
• Ciśnienie testowe: 1600 kPa (16 bar)
• Minimalne ciśnienie różnicowe Δp_min: min. 10 kPa (0,1 bar)
• Maksymalne ciśnienie różnicowe Δp_max: maks. 60 kPa (0,6 bar)
• Siła sprężyny w punkcie zamknięcia: 35 N
• Skok nominalny: 2,5 mm
• Wymiar zamknięcia: 11,5 mm
• Montaż siłownika: M30 x 1,5

Materiały

• Korpus zaworu: mosiądz, niklowany
• Pokrętło ochronne: polipropylen
• Membrany i uszczelki: EPDM

Wymiary i przyłącza (VPD220A-135)

• DN: 20
• Gwint: 3/4"
• Gwint wewnętrzny: Rp 3/4"
• Gwint zewnętrzny: R 3/4"
• Wymiary [mm]: A = 88, B = 97, C = 21
• Waga: 0,39 kg (z opakowaniem)

Montaż, uruchomienie i serwis

• Płukanie i próba ciśnieniowa: zawory PICV muszą być otwarte podczas płukania i próby ciśnieniowej instalacji; silne uderzenia ciśnienia mogą uszkodzić zamknięte zawory PICV.
• Konserwacja: zawory PICV nie wymagają konserwacji.
• Naprawa: zawory nie podlegają naprawie – w razie potrzeby należy je wymienić w całości.

Podsumowanie

Siemens VPD220A-135 to prosty zawór grzejnikowy PICV (DIN 215 seria F) o rozmiarze DN 20 i przyłączu 3/4", zaprojektowany do dwururowych instalacji grzewczych. Wbudowany regulator różnicy ciśnień oraz nastawa wstępna przepływu 20...135 l/h upraszczają projektowanie i pomagają uzyskać stabilną, cichą pracę instalacji przy zachowaniu wymaganych parametrów na grzejniku.
