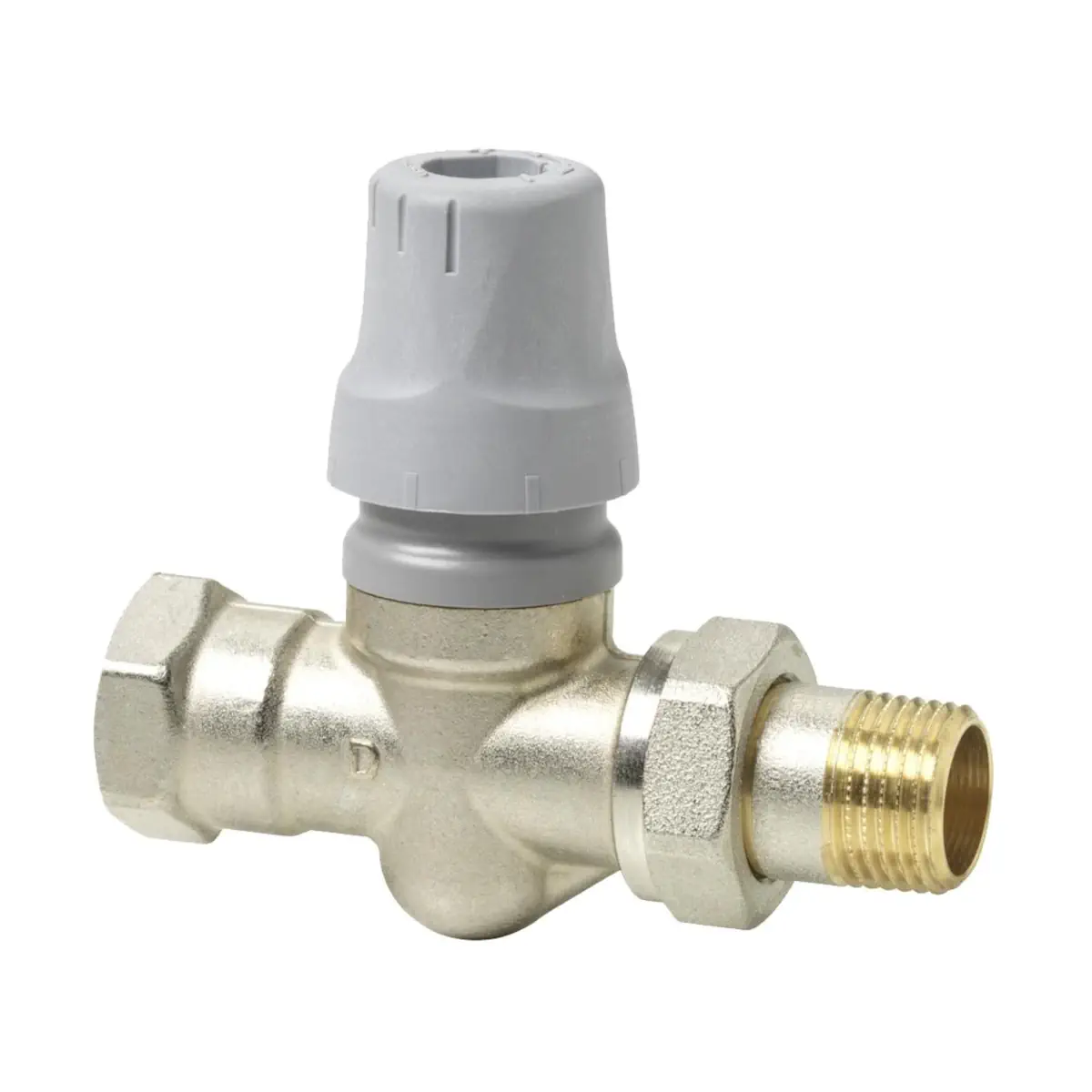

VPD210A-135 Zawór grzejnikowy PICV gwintowany prosty, DN10, przepływ 20..135l/h, przyłącza Rp/R 3/8″, współpracuje z STA.. STP.. SSA.. SUA21/3.. SFA../18 RTN..

VPD210A-135 to zawór grzejnikowy PICV (zawór regulacyjny niezależny od ciśnienia) typu prostego, z wbudowanym regulatorem różnicy ciśnień, przeznaczony do dwururowych instalacji grzewczych (grzejniki) w celu indywidualnej regulacji temperatury w pomieszczeniach. Dzięki automatycznemu równoważeniu dynamicznemu zawór utrzymuje zadany przepływ i pomaga eliminować problemy hydrauliczne, a także ogranicza ryzyko hałasu spowodowanego przepływem.

Najważniejsze cechy

• Producent: Siemens (ACVATIX™)
• Model: VPD210A-135
• Typ: zawór regulacyjny niezależny od ciśnienia (PICV), zawór grzejnikowy prosty
• Zastosowanie: dwururowe instalacje grzewcze (grzejniki) – regulacja temperatury w pomieszczeniach
• Automatyczne równoważenie dynamiczne: zintegrowana regulacja różnicy ciśnień
• Wbudowana nastawa wstępna przepływu: wybór żądanego maksymalnego natężenia przepływu
• Brak hałasu spowodowanego przepływem: dzięki stabilizacji warunków pracy zaworu
• DN: 10
• Standard: DIN 215, wersja F
• Gwint: 3/8"
• Minimalne ciśnienie różnicowe Δpmin: 0,1 bar
• Maksymalne ciśnienie różnicowe Δpmax: 0,6 bar
• Zakres natężenia przepływu: 20…135 l/h
• Montaż siłownika: M30 x 1,5

Zastosowanie

VPD210A-135 stosuje się w dwururowych instalacjach grzewczych (grzejniki) do indywidualnej regulacji temperatury w pomieszczeniach. Zawór PICV ze zintegrowaną regulacją różnicy ciśnień pomaga zapewnić wymaganą ilość ciepła oddawanego z grzejnika w różnych warunkach pracy i nie wymaga stosowania zaworów podpionowych do hydraulicznego zrównoważenia instalacji. Jest odpowiedni zarówno do nowych budynków, jak i do renowacji istniejących instalacji, także z problemami hydraulicznymi.

Funkcje i działanie

• Budowa PICV: zawór regulacyjny do oddziaływania na przepływ objętościowy oraz regulator ciśnienia do automatycznego zrównoważenia.
• Kompensacja wahań Δp: stabilizacja pracy z hydraulicznym odseparowaniem odbiorników.
• Tryb ręczny: ręczna regulacja do odcięcia lub ręcznej obsługi instalacji (np. podczas budowy); stałe natężenie przepływu jest zapewnione również w trybie ręcznym, niezależnie od różnicy ciśnienia.
• Zawór NO: zawór bez siłownika jest otwarty (normalnie otwarty), a trzpień zaworu jest wysunięty.

Nastawa wstępna przepływu

Zawór jest wyposażony w nastawę wstępną umożliwiającą wybór żądanego objętościowego natężenia przepływu V̇. Ustawiona wartość odpowiada maksymalnemu natężeniu przepływu.

• Pozycje nastawy: L, 2, 3, 4, H, MAX
• Odpowiadające przepływy (dla siłowników STA..40.., STP..40.., SUA21/3, SSA131.., SSA331.., SSA151.., SSA161.., SSA911.02ZB, SFA../18): L = 20 l/h, 2 = 30 l/h, 3 = 50 l/h, 4 = 70 l/h, H = 95 l/h, MAX = 135 l/h

Uwaga projektowa: woda nie może zawierać substancji organicznych.

Urządzenia współpracujące

• Głowice termostatyczne: RTN..
• Siłowniki elektrotermiczne: STA..40.., STP..40..
• Siłowniki elektromechaniczne: SUA21/3..
• Siłowniki elektromechaniczne: SSA118.09HKN
• Siłowniki elektromechaniczne: SSA131.., SSA331..
• Siłowniki elektromechaniczne: SSA151.., SSA161..
• Siłownik bezprzewodowy (zasilany bateryjnie): SSA911.02ZB
• Siłowniki elektromechaniczne: SFA../18

Wyposażenie dodatkowe

• ATN6: pokrętło ręczne (opakowanie 10 szt.)
• ALE10: manometr elektroniczny Δp, 7 bar
• ALE12: przyrząd do pomiaru różnicy ciśnienia, adapter z przewodem

Dane techniczne

• Ciśnienie nominalne: PN10
• Dopuszczalne czynniki: woda grzewcza lub woda zimna (zalecenie: jakość wody wg VDI 2035)
• Temperatura czynnika: 2…95 °C
• Dopuszczalne ciśnienie robocze: maks. 1000 kPa (10 bar)
• Minimalne ciśnienie różnicowe Δpmin: min. 10 kPa (0,1 bar)
• Maksymalne ciśnienie różnicowe Δpmax: maks. 60 kPa (0,6 bar)
• Ciśnienie testowe: 1600 kPa (16 bar)
• Siła sprężyny w punkcie zamknięcia: 35 N
• Skok nominalny: 2,5 mm
• Wymiar zamknięcia: 11,5 mm
• Zakres natężenia przepływu: 20…135 l/h
• Długość montażowa: EN 215
• Połączenia gwintowane: gwint wewnętrzny Rp wg ISO 7-1, gwint zewnętrzny R wg ISO 7-1 (gwint G wg ISO 228-1)
• Montaż siłownika: M30 x 1,5

Materiały

• Korpus zaworu: mosiądz, niklowany
• Pokrętło ochronne: polipropylen
• Membrany i uszczelki: EPDM

Wymiary i waga (VPD210A-135)

• DN: 10
• Wymiary: A = 88 mm, B = 75 mm, C = 21 mm
• Gwint: Rp 3/8", R 3/8"
• Waga: 0,23 kg (z opakowaniem)

Uruchomienie i eksploatacja

• Zawory PICV muszą być otwarte podczas płukania i próby ciśnieniowej instalacji.
• Silne uderzenia ciśnienia mogą uszkodzić zamknięte zawory PICV.
• Zawory PICV nie wymagają konserwacji i nie podlegają naprawie (w razie potrzeby należy je wymienić w całości).

Podsumowanie

Siemens VPD210A-135 to prosty zawór grzejnikowy PICV DN 10 (DIN 215, wersja F) z nastawą wstępną przepływu 20…135 l/h oraz zintegrowaną regulacją różnicy ciśnień (Δpmin 0,1 bar, Δpmax 0,6 bar). To praktyczne rozwiązanie do dwururowych instalacji grzewczych, które ułatwia projektowanie, wspiera dynamiczne równoważenie i zapewnia stabilną pracę odbiornika w zmiennych warunkach hydraulicznych.
