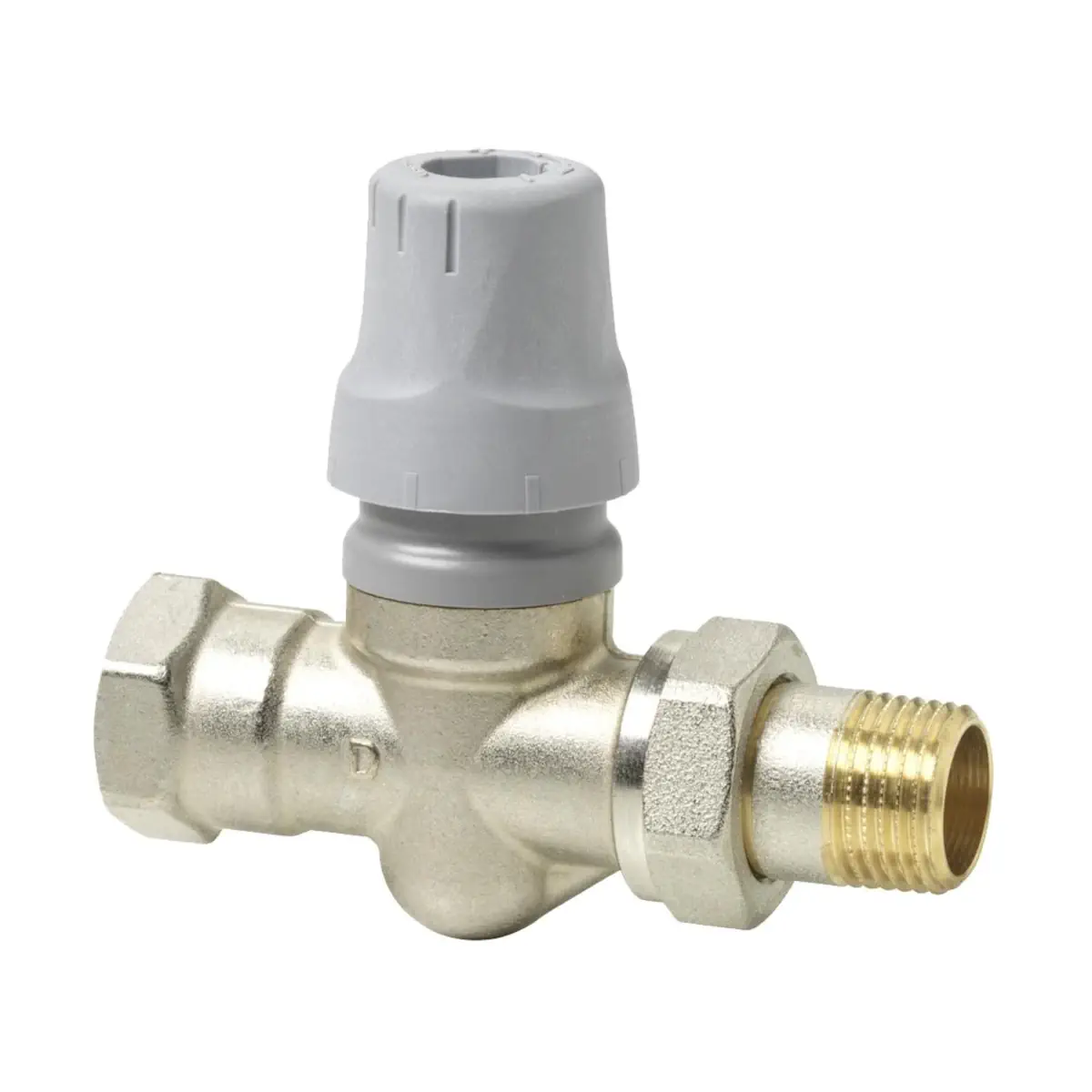

VPD215A-135 Zawór grzejnikowy PICV gwintowany prosty, DN15, przepływ 20..135l/h, przyłącza Rp/R 1/2″, współpracuje z STA.. STP.. SSA.. SUA21/3.. SFA../18 RTN..

VPD215A-135 to zawór regulacyjny niezależny od ciśnienia (PICV) marki Siemens ACVATIX™, przeznaczony do dwururowych instalacji grzewczych (grzejniki). Wersja prosta ze standardem DIN 215 (seria F) posiada wbudowany regulator różnicy ciśnienia oraz nastawę wstępną przepływu, dzięki czemu zapewnia automatyczne równoważenie dynamiczne i stabilny przepływ na odbiorniku. Zawór umożliwia ustawienie przepływu w zakresie 20…135 l/h i współpracuje z osprzętem montowanym na gwincie M30 x 1,5.

Najważniejsze cechy

• Producent: Siemens
• Model: VPD215A-135
• Typ: zawór grzejnikowy PICV (z wbudowanym regulatorem różnicy ciśnienia)
• Wykonanie: zawór prosty
• Zastosowanie: dwururowe instalacje grzewcze – indywidualna regulacja temperatury w pomieszczeniach
• Automatyczne równoważenie dynamiczne (zintegrowana regulacja różnicy ciśnienia)
• Nastawa wstępna przepływu objętościowego (ustawiana wartość odpowiada maksymalnemu przepływowi)
• Zakres przepływu: 20…135 l/h
• DN: 15
• Standard: DIN 215, seria F
• Przyłącza: Rp 1/2" (gwint wewnętrzny), R 1/2" (gwint zewnętrzny)
• Montaż siłownika / głowicy: M30 x 1,5
• Minimalne ciśnienie różnicowe: Δpmin 0,1 bar
• Maksymalne ciśnienie różnicowe: Δpmax 0,6 bar
• Zawór bez siłownika: normalnie otwarty (NO) – trzpień wysunięty

Zastosowanie

VPD215A-135 jest przeznaczony do grzejników w dwururowych instalacjach grzewczych, gdzie wymagana jest stabilna, powtarzalna ilość czynnika na każdym odbiorniku. Zintegrowana regulacja różnicy ciśnień pomaga utrzymać zadany przepływ na grzejniku w zmiennych warunkach pracy instalacji, co upraszcza projektowanie i ogranicza ryzyko hałasu spowodowanego przepływem.

Funkcje i działanie

• Zawór regulacyjny + regulator ciśnienia: zawór oddziałuje na przepływ objętościowy, a regulator realizuje automatyczne zrównoważenie.
• Kompensacja wahań różnicy ciśnień: stabilizacja przepływu i hydrauliczne odseparowanie odbiorników.
• Ręczna obsługa / odcięcie: możliwa ręczna regulacja do odcięcia lub ręcznej obsługi instalacji; stałe natężenie przepływu jest zapewnione również w trybie ręcznym, niezależnie od różnicy ciśnienia.

Nastawa wstępna przepływu (dla siłowników STA..40.., STP..40.., SUA21/3, SSA131.., SSA331.., SSA151.., SSA161.., SSA911.02ZB, SFA../18)

• Pozycje nastawy: L / 2 / 3 / 4 / H / MAX
• Przepływ V̇ [l/h]: 20 / 30 / 50 / 70 / 95 / 135
• Kv: 0,06 / 0,09 / 0,16 / 0,22 / 0,30 / 0,43

Wskazówki do uruchomienia

• Zawory PICV muszą być otwarte podczas płukania i próby ciśnieniowej instalacji.
• Silne uderzenia ciśnienia mogą uszkodzić zamknięte zawory PICV.

Dane techniczne

• Ciśnienie nominalne: PN10
• Dopuszczalne czynniki: woda grzewcza lub woda zimna (zalecenie: jakość wody wg VDI 2035)
• Temperatura czynnika: 2…95 °C
• Dopuszczalne ciśnienie robocze: maks. 1000 kPa (10 bar)
• Ciśnienie testowe: 1600 kPa (16 bar)
• Δpmin: 10 kPa (0,1 bar)
• Δpmax: 60 kPa (0,6 bar)
• Siła sprężyny w punkcie zamknięcia: 35 N
• Skok nominalny: 2,5 mm
• Wymiar zamknięcia: 11,5 mm
• Połączenia gwintowane: gwint wewnętrzny Rp wg ISO 7-1; gwint zewnętrzny R wg ISO 7-1; gwint G wg ISO 228-1
• Montaż siłownika: M30 x 1,5

Materiały

• Korpus zaworu: mosiądz, niklowany
• Pokrętło ochronne: polipropylen
• Membrany i uszczelki: EPDM

Wymiary i masa (VPD215A-135)

• DN: 15
• A: 88 mm
• B: 82 mm
• C: 21 mm
• Gwint: Rp 1/2", R 1/2"
• Waga: 0,28 kg (z opakowaniem)

Urządzenia współpracujące

• Siłowniki elektrotermiczne: STA..40.., STP..40..
• Siłowniki elektromechaniczne: SUA21/3..
• Siłowniki elektromechaniczne: SSA118.09HKN
• Siłowniki elektromechaniczne: SSA131.., SSA331..
• Siłowniki elektromechaniczne: SSA151.., SSA161..
• Siłownik bezprzewodowy (zasilany bateryjnie): SSA911.02ZB
• Siłowniki elektromechaniczne: SFA../18
• Głowice termostatyczne: RTN..

Wyposażenie dodatkowe

• ATN6 – pokrętło ręczne (opakowanie 10 szt.)
• ALE10 – manometr elektroniczny Δp, 7 bar
• ALE12 – przyrząd do pomiaru różnicy ciśnienia, adapter z przewodem

Podsumowanie

Siemens VPD215A-135 to prosty zawór grzejnikowy PICV DN 15 ze zintegrowaną regulacją różnicy ciśnień i nastawą wstępną przepływu 20…135 l/h. Zapewnia dynamiczne równoważenie instalacji i stabilną pracę grzejnika bez konieczności dodatkowego równoważenia podpionowego, a standardowe przyłącze M30 x 1,5 ułatwia dobór głowicy termostatycznej lub siłownika.
